Sensor Capacitivo IFM KI5085 M30 IO-Link PNP

Pré-visualizar: KI5085 IFM - Sensor Capacitivo IFM Detecção de nível M30 IO-Link PNP 8mm

KI5085 IFM - Sensor Capacitivo IFM Detecção de nível M30 IO-Link PNP 8mm

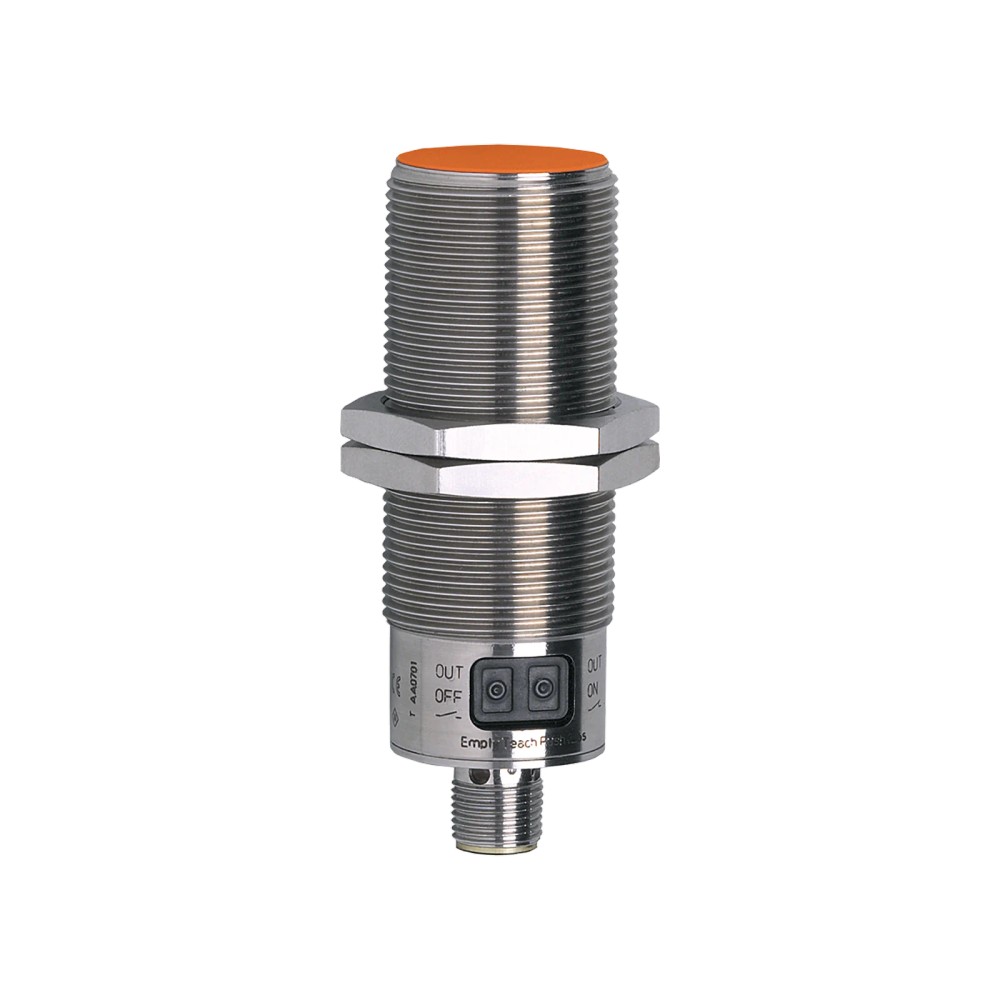

Imagem meramente ilustrativa

R$ 1.647,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI5085
EAN: 4021179148054
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "KI5085 IFM - Sensor Capacitivo IFM Detecção de nível M30 IO-Link PNP 8mm"

Destaques do Produto

Tecnologia

Sensor capacitivo

Distância nominal de detecção

8 mm, montagem embutida

Tipo de saída

PNP selecionável: abertura ou fechamento

Comunicação

IO-Link; modo SIO

Montagem mecânica

Rosca M30 x 1,5

Conexão elétrica

M12, codificação A, 3 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Capacitivo IFM KI5085 M30 x 1,5, IO-Link, PNP, alcance de detecção de 8 mm

O IFM KI5085 é um sensor capacitivo para detecção de objetos ou materiais por proximidade em aplicações industriais. Possui alcance de detecção de 8 mm em montagem embutida, saída PNP selecionável para abertura ou fechamento e interface IO-Link. Seu invólucro roscado M30 x 1,5 e conexão elétrica M12 devem ser considerados no projeto mecânico e elétrico.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de detecção	Capacitivo
Alcance de detecção	8 mm; montagem embutida
Saída de comutação	PNP; abertura ou fechamento selecionável
Interface	IO-Link 1.1; modo SIO disponível
Alimentação	10...30 V DC; 10...36 V DC a 60 °C
Conexão elétrica	Conector M12, codificação A, 3 contatos
Rosca e comprimento	M30 x 1,5; comprimento de 90 mm
Proteção do invólucro	IP65 e IP67
Temperatura ambiente	-25...80 °C
Frequência de comutação	10 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que requerem detecção capacitiva com distância de detecção nominal de 8 mm e instalação embutida.
Instalações que aceitam corpo roscado M30 x 1,5 e conexão elétrica por conector M12 de 3 contatos.
Sistemas de automação que utilizam entrada compatível com saída PNP ou comunicação IO-Link, respeitando a alimentação e os limites elétricos especificados.

⚠ Considere outro se precisa de:

Não especificar quando o projeto exigir alcance nominal superior a 8 mm, pois esse é o alcance informado para o produto.
Não especificar quando a instalação exigir conexão diferente de M12 de 3 contatos ou montagem incompatível com rosca M30 x 1,5, sem verificar adaptadores e requisitos do sistema.
Não ligar a saída a uma entrada que não aceite sinal PNP; confirmar a compatibilidade elétrica do controlador antes da instalação.

APLICAÇÕES E USO

Aplicação comprovada pelos dados do produto: detecção capacitiva de proximidade com alcance informado de 8 mm, em montagem embutida e com saída PNP.
Possibilidade de uso: integração em sistemas de automação com entrada PNP ou IO-Link, desde que alimentação, interface, geometria e condições ambientais sejam compatíveis. Validar o material detectado e a distância efetiva na aplicação, pois a ficha fornecida não especifica materiais-alvo nem condições de processo.
Para ambientes com exposição a poeira ou água, considerar os graus IP65/IP67 declarados e seguir as condições de montagem e conexão indicadas no datasheet.

COMO ESCOLHER

Antes de comprar o Sensor Capacitivo IFM KI5085 M30 x 1,5, IO-Link, PNP, alcance de detecção de 8 mm, verifique estes pontos:

Escolha o KI5085 quando

A aplicação pedir sensor capacitivo de montagem embutida, alcance de detecção de 8 mm, saída PNP selecionável e interface IO-Link, e houver espaço para corpo M30 x 1,5.

Verifique os limites antes de especificar

Confirme que alimentação, entrada do controlador, conector M12 de 3 contatos, temperatura ambiente e grau de proteção requerido correspondem às condições da instalação. A ficha não informa compatibilidade universal com materiais, controladores ou cabos específicos.

Procure outra configuração quando

O projeto exigir distância nominal maior que 8 mm, outra geometria de montagem ou saída diferente de PNP. Se os requisitos não estiverem cobertos pelos dados disponíveis, consulte o datasheet e valide a aplicação com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo	Princípio de medida informado pelo fabricante.
Princípio de medida	Capacitivo	Tecnologia de detecção indicada na ficha.
SKU / Part Number	KI5085	Código de identificação do produto.
GTIN	4021179148054	Identificador comercial informado no anúncio.
Marca	IFM	Fabricante indicado no anúncio.

Faixa de detecção e comutação
Alcance de detecção	8 mm	Alcance nominal informado; montagem embutida.
Histerese	1...15 % de Sr	Faixa informada em relação ao alcance nominal Sr.
Variação no ponto de comutação	-20...20 % de Sr	Variação especificada em relação a Sr.
Frequência de comutação DC	10 Hz	Frequência de comutação informada para operação DC.
Tempo mínimo do ciclo do processo	100,8 ms	Tempo mínimo indicado para o ciclo do processo.

Dados elétricos e alimentação
Configuração elétrica	3 fios	Configuração indicada nos dados básicos.
Tipo de corrente	DC	Tipo de corrente especificado.
Tensão de operação	10...30 V DC; 10...36 V DC a 60 °C	Faixas de alimentação informadas pelo fabricante, com condição de temperatura indicada para a faixa estendida.
Consumo de corrente	< 18 mA	Limite informado na ficha.
Classe de proteção	III	Classe de proteção elétrica declarada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.

Saídas
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Abertura ou fechamento, selecionável	Função configurável indicada nos dados do produto.
Modo SIO	Sim	Operação em modo SIO declarada.
Corrente máxima constante da saída DC	100 mA	Limite máximo contínuo informado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação indicada pelo fabricante.
Revisão IO-Link	1.1	Revisão informada na ficha.
Perfil	SSP 0 Generic Profiled Sensor; sinal de comutação múltipla, dados de processo variáveis e canal Teach	Perfil e funções descritos nos dados do produto.
Tipo de transferência	COM1, 4,8 kBaud	Taxa e tipo de transferência IO-Link informados.
Padrão SDCI	IEC 61131-9 CDV	Padrão indicado nos dados técnicos.
DeviceID suportado	Modo de operação default: 388	Identificador informado para o modo de operação padrão.

Conexões e instalação mecânica
Conexão elétrica	Conector 1 x M12; codificação A; 3 contatos	Tipo de conexão elétrica informado; verificar pinagem no documento do fabricante.
Designação da rosca	M30 x 1,5	Rosca do corpo para montagem mecânica.
Dimensões	M30 x 1,5; comprimento L = 90 mm	Dimensões declaradas para seleção de espaço e montagem.
Tipo de montagem	Embutido	Modo de montagem indicado na ficha.
Invólucro	Forma construtiva de roscas	Descrição da construção mecânica.
Material do invólucro e tampas	Aço inoxidável 1.4404 (316L)	Materiais declarados para invólucro e tampas.
Outros materiais	Botão: TPE-U; tampa: PBT; janela de LEDs: PEI; porca: latão revestido com bronze branco	Materiais dos componentes conforme dados do produto.
Material incluído	2 porcas de fixação	Acessórios incluídos indicados na ficha.
Peso	128,8 g	Peso informado no conjunto de atributos do produto.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP65; IP67	Graus de proteção declarados; observar as condições de instalação especificadas pelo fabricante.
Resistência a choques	EN 60068-2-27 Ea; 30 g; 6 choques; 11 ms; meio seno; eixos x, y, z	Condição de ensaio declarada na ficha.
Estabilidade de vibração	EN 60068-2-6 Fc; 10...55 Hz; amplitude de 1 mm; 5 min; 30 min por eixo na ressonância ou a 55 Hz	Condição de ensaio de vibração informada.
EMC - ESD	EN 61000-4-2; 8 kV AD	Ensaio de descarga eletrostática informado.
EMC - HF irradiado	EN 61000-4-3; 10 V/m	Ensaio de imunidade informado.
EMC - Burst	EN 61000-4-4; 2 kV	Ensaio de imunidade informado.
EMC - AF com fio	EN 61000-4-6; 3 V	Ensaio de imunidade informado.
Emissão EMC	EN 55011; classe B	Classificação declarada para emissão.

Displays e elementos de operação
Indicador de status de chaveamento	1 LED amarelo	Indicação visual de estado informada.
Botão de programação	1	Quantidade de botões declarada.
Função Teach	Sim	Função de ajuste Teach indicada na ficha.
Trava eletrônica	Sim	Recurso de bloqueio eletrônico informado.

Confiabilidade e embalagem
MTTF	719 anos	Valor declarado nos dados técnicos; não representa garantia de vida útil em qualquer condição.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; perfil SSP 0 Generic Profiled Sensor, com sinal de comutação múltipla, dados de processo variáveis e canal Teach.

• Modo SIO disponível.

• Transferência IO-Link COM1, 4,8 kBaud; padrão SDCI IEC 61131-9 CDV.

Conexões

Elétrica Conector M12, codificação A, 3 contatos. Alimentação informada: 10...30 V DC; 10...36 V DC a 60 °C. Saída de comutação PNP, corrente máxima constante de 100 mA. Confirmar o esquema de ligação do fabricante antes de energizar.

Processo Não há conexão de processo especificada; o produto tem corpo roscado M30 x 1,5 para montagem mecânica embutida. Essa rosca não define a conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada digital compatível com saída PNP e alimentação dentro da faixa especificada	✓	A ficha informa saída PNP e alimentação de 10...30 V DC, com extensão a 10...36 V DC a 60 °C.
Sistema que utiliza IO-Link 1.1 ou operação em modo SIO	✓	A interface IO-Link 1.1 e o modo SIO estão informados na ficha.
Instalação que requer corpo roscado M30 x 1,5 e montagem embutida	✓	A designação da rosca e o tipo de montagem embutida constam nos dados do produto.
Controlador com entrada que não aceita sinal PNP	✗	A saída especificada é PNP; a compatibilidade elétrica não está estabelecida para entradas que não aceitam esse tipo de sinal.
Aplicação que exige alcance nominal superior a 8 mm	✗	O alcance de detecção informado é 8 mm.
Instalação que requer proteção acima de IP65/IP67 ou temperatura fora de -25...80 °C	✗	Os graus de proteção e a faixa de temperatura ambiente informados não cobrem requisitos superiores ou condições fora desses limites.

INSTALAÇÃO

Como instalar o Sensor Capacitivo IFM KI5085 M30 x 1,5, IO-Link, PNP, alcance de detecção de 8 mm

Confirme no projeto que há espaço para o corpo M30 x 1,5 e comprimento de 90 mm, e que a montagem prevista é embutida.
Verifique que a temperatura ambiente da instalação está entre -25 e 80 °C e que o grau de proteção requerido está coberto pelos graus IP informados.
Fixe o sensor usando a rosca e as duas porcas de fixação incluídas, sem aplicar torque não especificado na ficha; consulte o datasheet para instruções de montagem.
Conecte o cabo ou acessório M12 compatível com codificação A e 3 contatos; consulte o esquema do fabricante para identificar a pinagem.
Confirme a alimentação DC dentro da faixa aplicável e a compatibilidade da entrada do controlador com saída PNP antes de energizar.
Configure, conforme necessário, a função de abertura/fechamento e o canal Teach seguindo as instruções do fabricante; valide o chaveamento e a comunicação IO-Link ou o modo SIO no sistema.

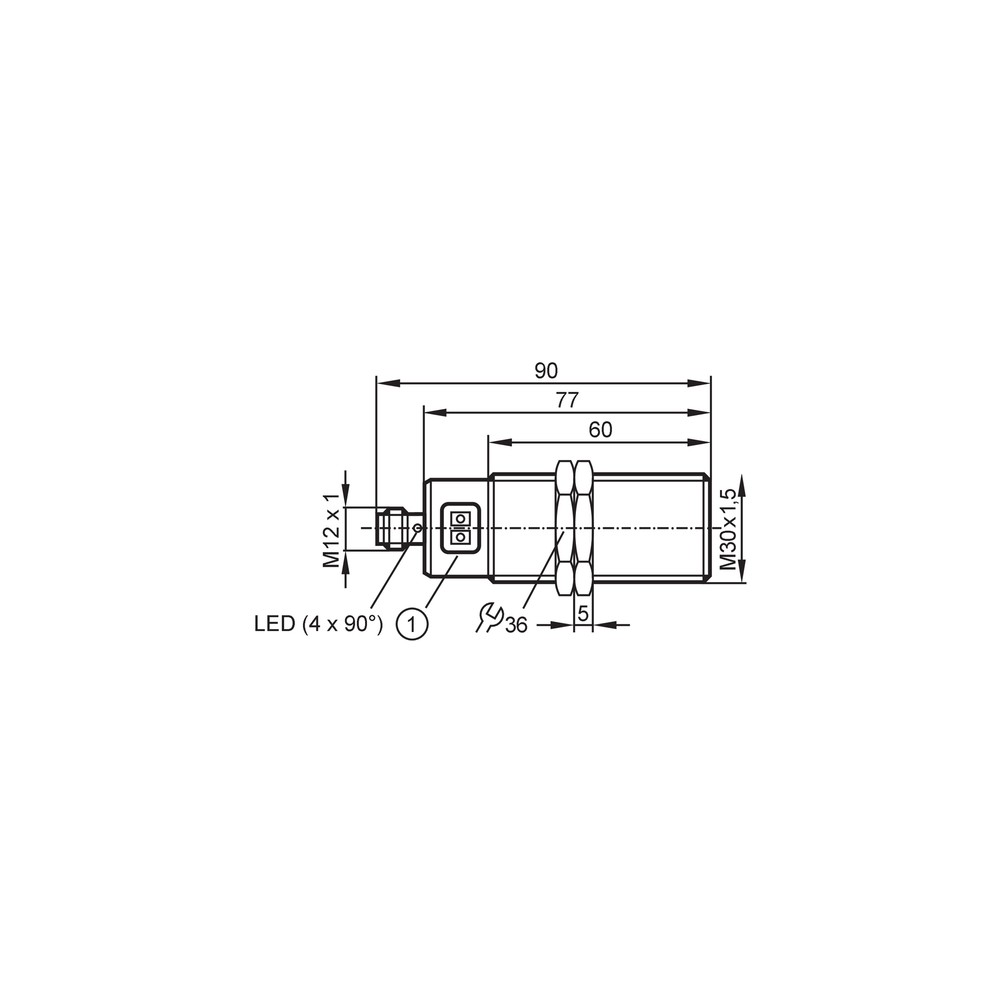

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta durante o teste.	Alimentação ausente ou fora da faixa, ligação incorreta ou entrada do controlador incompatível com saída PNP.	Verifique a alimentação DC nos terminais conforme o esquema do fabricante, confira a conexão M12 e confirme que a entrada aceita sinal PNP.
O estado de saída parece invertido em relação à lógica esperada.	A função de abertura/fechamento pode estar configurada de forma diferente da lógica de controle esperada.	Confira a configuração da função de saída no sensor ou via IO-Link, conforme o procedimento do fabricante, e compare com a lógica da entrada do controlador.
A detecção ocorre de forma irregular na aplicação.	A posição de montagem, a distância real ou as condições do material-alvo podem diferir das condições de instalação previstas; a ficha não define materiais-alvo específicos.	Confirme montagem embutida, distância em relação ao alvo e condições de aplicação; valide a detecção seguindo o procedimento Teach e o datasheet.
A comunicação IO-Link não é estabelecida.	Configuração do mestre, conexão elétrica ou seleção de modo incompatível com a comunicação pretendida.	Confirme que o mestre e a porta estão configurados para IO-Link 1.1 e COM1, revise o cabeamento M12 e verifique o modo de operação do sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM KI5085 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KI5085 e para que tipo de sistema ele serve?

É um sensor capacitivo com saída PNP e interface IO-Link. Serve para aplicações de automação que precisam de detecção capacitiva e cuja instalação atende às especificações elétricas e mecânicas do produto.

O que acompanha o sensor na embalagem?

A ficha informa uma peça por embalagem e inclui duas porcas de fixação. Não há cabo ou outro acessório listado como incluso.

O KI5085 funciona com qualquer entrada de CLP?

Não é possível afirmar compatibilidade com qualquer entrada. A saída é PNP; confirme que a entrada do CLP aceita PNP e que a alimentação e a ligação correspondem ao datasheet.

Posso usar o sensor com IO-Link e também em modo convencional?

A ficha declara interface IO-Link 1.1 e modo SIO disponível. A configuração do mestre e da instalação deve seguir as instruções do fabricante.

Ele serve para detectar a mais de 8 mm?

A ficha informa alcance de detecção de 8 mm. Não o selecione para uma exigência nominal maior sem validar outra opção com o fabricante.

Posso instalar o KI5085 em um furo ou suporte que não seja M30 x 1,5?

A rosca indicada é M30 x 1,5 e a montagem informada é embutida. A ficha não confirma compatibilidade com outras roscas ou suportes; verifique a geometria necessária antes da compra.

O sensor não está comutando; devo substituir a peça?

Antes de substituir, verifique alimentação, ligação M12, compatibilidade da entrada com PNP e configuração de abertura/fechamento. Confira também o posicionamento e a distância em relação ao alvo.

A saída está com lógica invertida; o sensor está defeituoso?

Não necessariamente: a função de abertura ou fechamento é selecionável. Verifique a configuração do sensor e a lógica esperada no controlador antes de concluir que há falha.

Devo comprar só o sensor ou um conjunto com cabo?

A embalagem informada contém o sensor e duas porcas de fixação, sem cabo listado. Se a instalação precisar de cabo M12, verifique separadamente a compatibilidade de codificação A, número de contatos e ligação.

Como confirmo se este modelo é a opção certa em vez de outro sensor capacitivo?

Compare o requisito de alcance, montagem embutida, rosca M30 x 1,5, saída PNP e interface IO-Link com os dados da aplicação. Se algum requisito não estiver coberto pela ficha, consulte o datasheet ou o fabricante.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza princípio capacitivo para detectar proximidade; neste produto, o princípio de medida é capacitivo (Ref.: princípio de medida).

Alcance de detecção

Distância de detecção nominal informada para o sensor, sujeita às condições de aplicação especificadas pelo fabricante (Ref.: 8 mm).

PNP

Tipo de saída de comutação indicado para a interface elétrica do sensor; deve ser compatível com a entrada do controlador (Ref.: função elétrica PNP).

IO-Link

Interface de comunicação digital indicada para troca de dados entre o sensor e um mestre compatível (Ref.: IO-Link 1.1; IEC 61131-9 CDV).

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes externos, aplicada conforme as condições de instalação do fabricante (Ref.: IP65; IP67).
