Sensor Capacitivo IFM KI5084 M30 IO-Link 8mm

Pré-visualizar: KI5084 IFM - Sensor Capacitivo ifm Detecção de nível M30 8mm IO-Link PNP/NPN

KI5084 IFM - Sensor Capacitivo ifm Detecção de nível M30 8mm IO-Link PNP/NPN

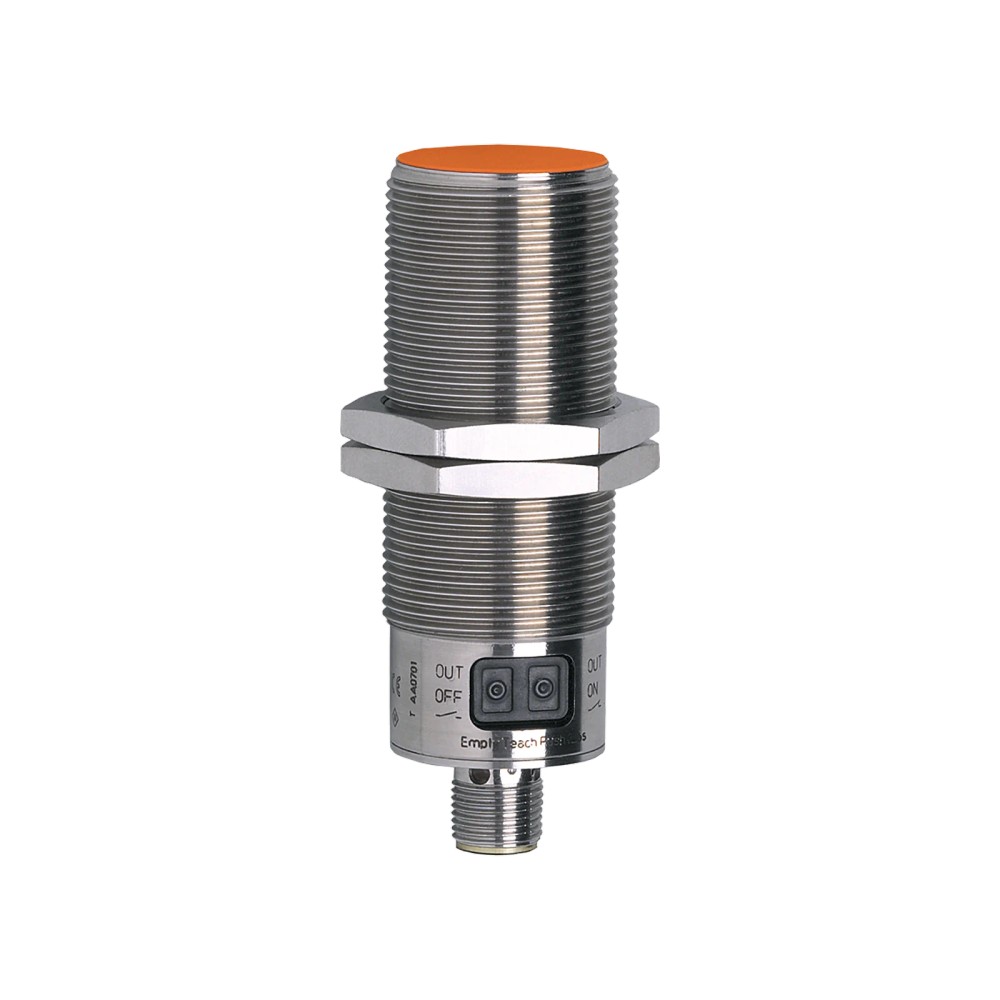

Imagem meramente ilustrativa

R$ 1.710,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI5084
EAN: 4021179148047
NCM do produto: 85365090

Destaques do Produto Princípio de detecção...mais

Fechar menu

Saiba mais sobre: "KI5084 IFM - Sensor Capacitivo ifm Detecção de nível M30 8mm IO-Link PNP/NPN"

Destaques do Produto

Princípio de detecção

Capacitivo

Distância nominal

8 mm

Tipo de montagem

Embutido, rosca M30 x 1,5

Saída elétrica

PNP/NPN, detecção automática de carga

Interface

IO-Link; modo SIO

Conexão

M12, codificação A, 3 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo ifm KI5084 M30 x 1,5, 8 mm, IO-Link, PNP/NPN

O ifm KI5084 é um sensor capacitivo para detecção de objetos ou níveis em uma distância nominal de 8 mm. Possui montagem embutida em rosca M30 x 1,5, saída PNP/NPN e comunicação IO-Link. Opera com alimentação de 10 a 30 V DC e conexão elétrica M12 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Alcance de detecção	8 mm
Montagem e rosca	Embutido; M30 x 1,5
Comprimento	90 mm
Saída	PNP/NPN; abertura/fechamento selecionável
Comunicação	IO-Link 1.1; modo SIO disponível
Alimentação	10...30 V DC; 10...36 V DC a 60 °C
Conexão elétrica	M12, codificação A, 3 contatos
Proteção e temperatura ambiente	IP65/IP67; -25...80 °C
Frequência de comutação	10 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de objetos ou níveis com distância nominal de 8 mm, em instalação compatível com montagem embutida M30 x 1,5.
Sistemas de controle que aceitem saída de comutação PNP ou NPN e alimentação DC dentro da faixa especificada.
Aplicações que utilizem IO-Link 1.1 ou operação em modo SIO, com conexão M12 de 3 contatos.

⚠ Considere outro se precisa de:

Não selecione quando a distância de detecção necessária exceder 8 mm; essa é a distância nominal informada, e a ficha não confirma alcance maior.
Não selecione se a instalação exigir rosca ou geometria de montagem diferente de M30 x 1,5 com montagem embutida, sem validar a adaptação mecânica.
Não conecte diretamente a uma alimentação AC: o sensor é especificado para alimentação DC.

APLICAÇÕES E USO

Detecção capacitiva de objetos ou níveis a uma distância nominal de 8 mm: possibilidade de aplicação inferida a partir do princípio capacitivo e do alcance informado; a ficha não identifica materiais ou meios específicos.
Integração em máquina com suporte roscado M30 x 1,5 e instalação embutida: compatibilidade mecânica a confirmar com o alojamento e o espaço disponível.
Automação com entrada PNP ou NPN, ou sistema IO-Link 1.1/COM1: aplicação compatível com as interfaces especificadas.
Operação em ambiente entre -25 e 80 °C e com proteção IP65/IP67, desde que a instalação e a conexão respeitem as condições de montagem do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo ifm KI5084 M30 x 1,5, 8 mm, IO-Link, PNP/NPN, verifique estes pontos:

Escolha o KI5084 quando

A aplicação exigir detecção capacitiva nominal de 8 mm, montagem embutida M30 x 1,5, conexão M12 de 3 contatos e saída PNP/NPN. IO-Link 1.1 e modo SIO estão disponíveis.

Avalie outra especificação quando

A aplicação exigir alcance nominal acima de 8 mm, conexão ou montagem diferente, alimentação AC, ou condições ambientais fora de -25...80 °C. Confirme os requisitos da instalação com a ficha técnica antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e princípio de funcionamento
Tipo de produto	Sensor capacitivo	Princípio de medida capacitivo.
Modelo	KI5084	Identificação do produto.
Marca	ifm electronic	Fabricante indicado para o produto.
GTIN	4021179148047	Identificador comercial informado.
Princípio de medida	Capacitivo	Tecnologia de detecção especificada.

Área de aplicação e detecção
Alcance de detecção	8 mm	Distância de detecção informada; não representa garantia de alcance além desse valor.
Tipo de montagem	Embutido	Configuração de instalação indicada.
Função Teach	Sim	A ficha informa função Teach.
Histerese	1...15 % de Sr	Faixa relativa ao valor nominal Sr.
Variação no ponto de comutação	-20...20 % de Sr	Variação especificada em relação a Sr.

Dados elétricos
Tensão de operação	10...30 V DC; 10...36 V DC a 60 °C	Faixas de alimentação informadas pelo fabricante.
Classe de proteção	III	Classe de proteção elétrica especificada.
Consumo de corrente	< 18 mA	Consumo informado.
Proteção contra sobrecarga	Sim	Proteção especificada para o sensor.
Proteção contra curto-circuitos	Sim	Proteção especificada para a saída.
Proteção contra inversão de polaridade	Sim	Proteção especificada para a alimentação.

Saídas e comutação
Função elétrica	PNP/NPN; detecção automática de carga PNP/NPN	Tipo de saída e seleção automática informados.
Função de saída	Abertura/fechamento, selecionável	A função de comutação pode ser selecionada.
Frequência de comutação DC	10 Hz	Frequência máxima de comutação especificada para DC.
Corrente constante máxima da saída de comutação DC	100 mA	Limite máximo contínuo informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Queda máxima especificada na saída.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link 1.1	Revisão da interface especificada.
Tipo de transferência IO-Link	COM1 (4,8 kBaud)	Taxa e tipo de transferência informados.
Modo SIO	Sim	Operação em modo SIO disponível.
Perfil IO-Link	SSP 0 Generic Profiled Sensor; sinal de comutação múltiplo, variável de dados de processo e canal Teach	Perfil e funções de dados descritos na ficha.
Tempo mínimo do ciclo do processo	100,8 ms	Tempo mínimo informado para o ciclo do processo.
Conexão elétrica	1 x M12; codificação A; 3 contatos	Conector elétrico especificado.
Tensão de alimentação	DC	Tipo de corrente de alimentação especificado.

Condições ambientais e EMC
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP65; IP67	Graus de proteção declarados; observar as condições de instalação e conexão.
ESD	EN 61000-4-2; 8 kV AD	Ensaio de imunidade ESD informado.
HF irradiado	EN 61000-4-3; 10 V/m	Ensaio de imunidade a campo eletromagnético irradiado informado.
Burst	EN 61000-4-4; 2 kV	Ensaio de imunidade a transitórios elétricos rápidos informado.
AF com fio	EN 61000-4-6; 3 V	Ensaio de imunidade a perturbações conduzidas informado.
Emissão	EN 55011 classe B	Classificação de emissão informada.
Resistência a choques	EN 60068-2-27 Ea; 30 g; 6 choques; 11 ms; meio seno; eixos x, y, z	Condições de ensaio mecânico declaradas.
Estabilidade de vibração	EN 60068-2-6 Fc; 10...55 Hz; amplitude de 1 mm; 5 min; 30 min por eixo na ressonância ou a 55 Hz	Condições de ensaio de vibração declaradas.

Dados mecânicos e materiais
Dimensões	M30 x 1,5; comprimento de 90 mm	Geometria e rosca especificadas.
Material do invólucro e tampas	1.4404 (aço inoxidável 316L)	Materiais informados para invólucro e tampas.
Material do botão	TPE-U	Material indicado na ficha.
Material da tampa	PBT	Material indicado para a tampa.
Material da janela dos LEDs	PEI	Material indicado para a janela.
Material das porcas	Latão revestido com bronze branco	Material indicado para as porcas.
Peso	130 g	Peso declarado no dataset do produto.
Porcas de fixação	2 unidades incluídas	Acessórios incluídos indicados na ficha.

Displays e elementos de operação
Display de status de chaveamento	1 LED amarelo	Indicador de estado informado.
Trava eletrônica	Sim	Função de bloqueio informada.
Função Teach	Sim	Recurso de ajuste indicado na ficha.

Dados de confiabilidade e classificação
MTTF	622 anos	Valor informado no dataset; consultar documentação do fabricante para condições e método de cálculo.
NCM	8536.50.90	Código fiscal informado no dataset.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; tipo de transferência COM1 (4,8 kBaud).

• Modo SIO disponível.

• Perfil IO-Link: SSP 0 Generic Profiled Sensor, com sinal de comutação múltiplo, variável de dados de processo e canal Teach.

Conexões

Elétrica Conector M12, codificação A, 3 contatos. Alimentação DC: 10...30 V; a ficha também informa 10...36 V DC a 60 °C. Saída PNP/NPN com detecção automática de carga; corrente constante máxima da saída de comutação DC de 100 mA. Consulte a folha de dados para a atribuição dos pinos antes da ligação.

Processo Rosca M30 x 1,5, comprimento de 90 mm, montagem embutida. A compatibilidade mecânica depende de a instalação aceitar essa rosca e geometria.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP ou NPN e alimentação DC dentro da faixa especificada	✓	A saída é PNP/NPN com detecção automática de carga; alimentação nominal informada de 10...30 V DC.
Sistema IO-Link com interface compatível com IO-Link 1.1 e comunicação COM1	✓	O sensor informa IO-Link 1.1 e tipo de transferência COM1 (4,8 kBaud).
Entrada digital convencional que opere em modo SIO	✓	A ficha especifica disponibilidade do modo SIO.
Instalação que requer montagem embutida M30 x 1,5	✓	Essa é a designação de rosca e o tipo de montagem informados.
Aplicação com alimentação AC	✗	A alimentação especificada é DC; não há compatibilidade com AC indicada na ficha.
Aplicação que requer distância nominal superior a 8 mm	✗	O alcance de detecção informado é 8 mm; a ficha não especifica alcance maior.

INSTALAÇÃO

Como instalar o Sensor capacitivo ifm KI5084 M30 x 1,5, 8 mm, IO-Link, PNP/NPN

Confirme que o alojamento aceita rosca M30 x 1,5, montagem embutida e comprimento de 90 mm.
Verifique se a temperatura ambiente prevista está entre -25 e 80 °C e se o grau de proteção requerido é compatível com IP65/IP67.
Instale o sensor conforme a geometria indicada no desenho dimensional; não exceda os limites mecânicos não especificados nesta ficha.
Conecte o cabo compatível ao conector M12 de codificação A e 3 contatos, seguindo a atribuição de pinos da folha de dados.
Alimente o sensor com DC dentro da faixa especificada e conecte a saída a uma entrada compatível com PNP/NPN, respeitando o limite de corrente da saída.
Configure IO-Link ou modo SIO conforme o sistema de controle e verifique o LED amarelo de status durante o teste de comutação.

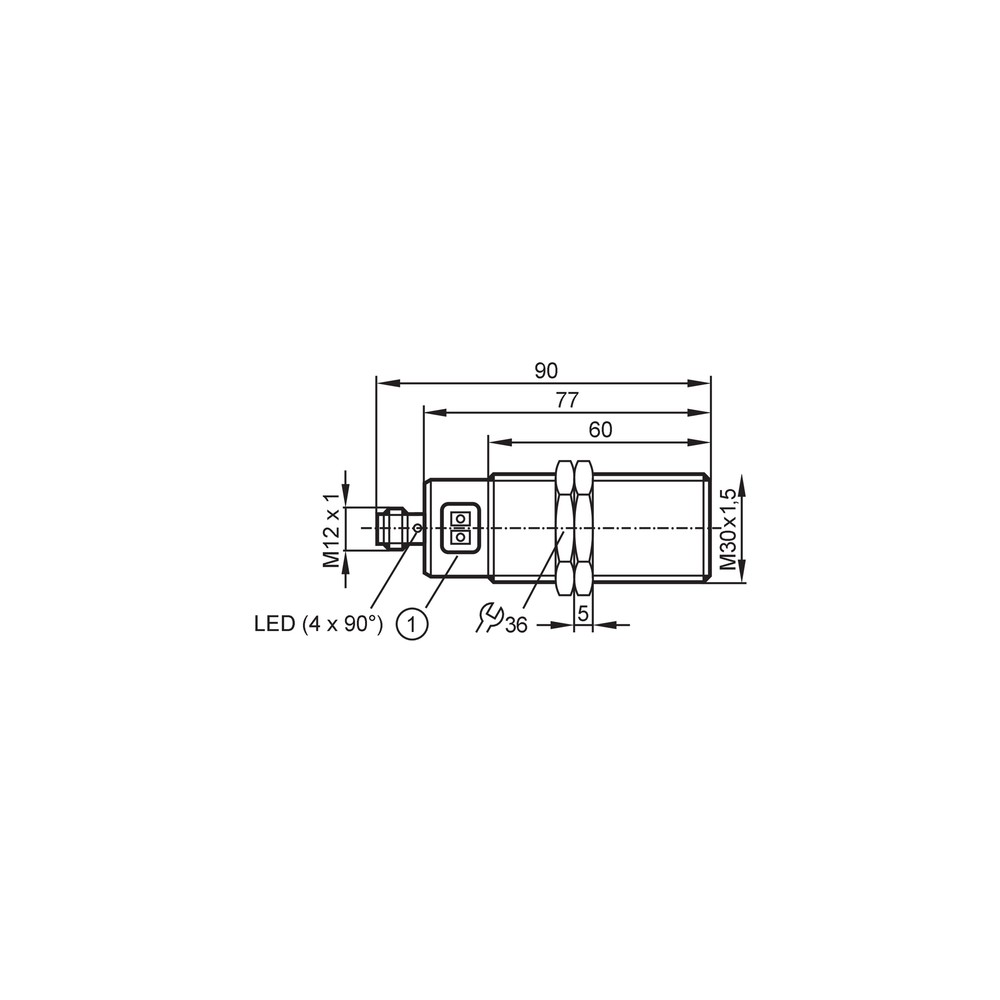

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação DC fora da faixa especificada, conexão incorreta ou alvo fora do alcance nominal de 8 mm.	Meça a alimentação no conector, confira a ligação com a folha de dados e teste a detecção dentro da distância nominal.
A entrada do controlador não reconhece a saída.	Incompatibilidade entre a ligação da saída e a configuração elétrica da entrada, ou seleção de modo inadequada.	Confirme a configuração PNP/NPN da entrada e verifique o modo de operação SIO ou IO-Link utilizado.
A comunicação IO-Link não é estabelecida.	Porta ou mestre não configurado para IO-Link 1.1/COM1, ligação incorreta ou operação em modo SIO.	Verifique a configuração do mestre, a taxa COM1 de 4,8 kBaud e o cabeamento M12 conforme a folha de dados.
O estado de comutação oscila ou difere do esperado.	Condição de montagem ou alvo que altera o ponto de comutação; a ficha informa histerese de 1...15 % de Sr e variação de -20...20 % de Sr.	Confira a montagem embutida, a distância ao alvo e a configuração da função de saída; compare o comportamento com as condições especificadas pelo fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados KI5084 em português (Datasheet) Desenho dimensional do KI5084 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o KI5084 e para quem ele serve?

É um sensor capacitivo de proximidade para detecção a 8 mm. Serve a sistemas de automação que aceitem montagem M30 x 1,5 e saída PNP/NPN ou integração IO-Link.

O que acompanha o sensor?

A ficha informa duas porcas de fixação. Não há outros acessórios listados no contexto do produto.

O KI5084 pode ser ligado a qualquer entrada PNP ou NPN?

Ele oferece saída PNP/NPN com detecção automática de carga, mas a entrada e a alimentação do controlador ainda precisam ser compatíveis com as especificações elétricas do sensor.

Quais condições elétricas não são compatíveis com este modelo?

A ficha especifica alimentação DC, não AC. Também informa limite máximo contínuo de 100 mA para a saída de comutação DC.

Ele serve para detectar alvos a mais de 8 mm?

A ficha informa alcance de detecção de 8 mm. Não há evidência de alcance nominal superior para este modelo.

Posso usar o KI5084 em ambiente fora de -25 a 80 °C?

A faixa de temperatura ambiente especificada é de -25 a 80 °C. Para condições fora dessa faixa, consulte o fabricante antes de selecionar o sensor.

O sensor acende, mas o controlador não recebe o sinal. O que verifico?

Confira primeiro a configuração PNP/NPN da entrada, o modo SIO ou IO-Link utilizado e a atribuição dos contatos M12 na folha de dados.

O IO-Link não comunica; preciso trocar o sensor?

Não necessariamente. Verifique se o mestre está configurado para IO-Link 1.1 e COM1 a 4,8 kBaud, além da ligação e do modo de operação, antes de substituir o sensor.

Devo comprar este modelo ou um sensor de outra distância?

Escolha o KI5084 se a distância nominal de 8 mm atender à aplicação e a instalação aceitar M30 x 1,5 embutido. Se a distância requerida for diferente, compare com a ficha técnica de outro modelo.

Como instalar e verificar o sensor?

Confirme o alojamento M30 x 1,5, conecte o M12 seguindo a folha de dados e aplique alimentação DC dentro da faixa especificada. Depois, teste a comutação na distância de detecção e observe o LED amarelo.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza o princípio capacitivo para detectar a presença de um alvo.

Montagem embutida

Configuração de instalação especificada para o sensor, que deve ser respeitada no alojamento.

PNP/NPN

Tipos de saída de comutação usados para interface com entradas de controle compatíveis.

IO-Link

Interface de comunicação para troca de dados entre o sensor e um sistema compatível.

Referência usada na ficha para expressar histerese e variação do ponto de comutação em porcentagem.
