Sensor Capacitivo IFM KI5082 M30 IO-Link 20mm

Pré-visualizar: KI5082 IFM - Sensor Capacitivo ifm Detecção de nível M30 20mm IO-Link PNP/NPN

KI5082 IFM - Sensor Capacitivo ifm Detecção de nível M30 20mm IO-Link PNP/NPN

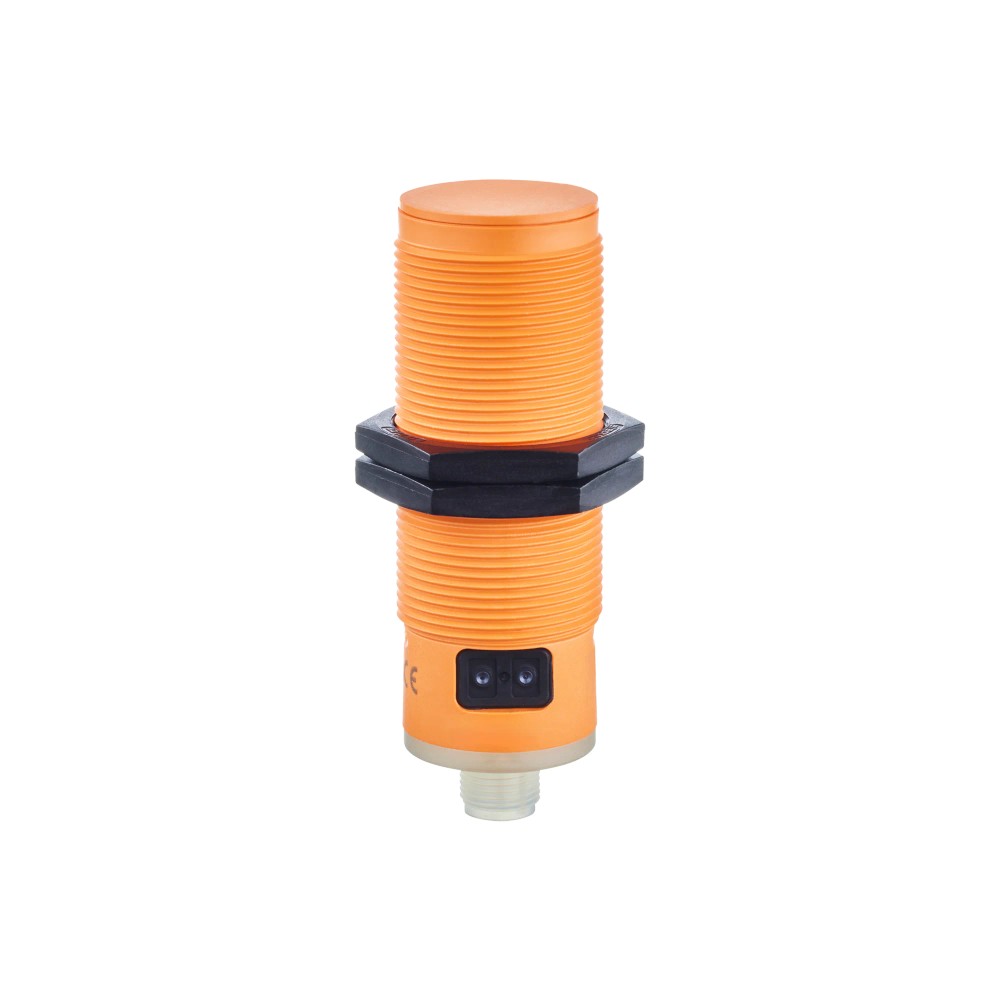

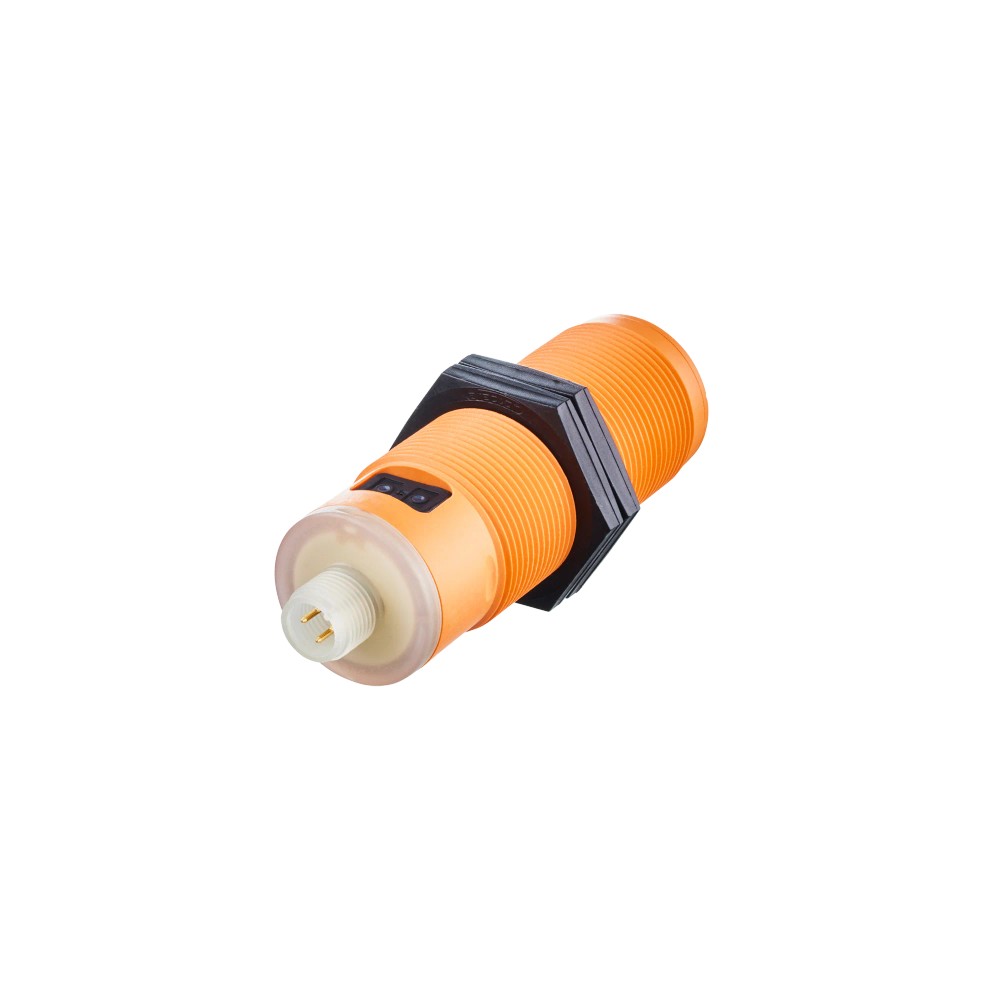

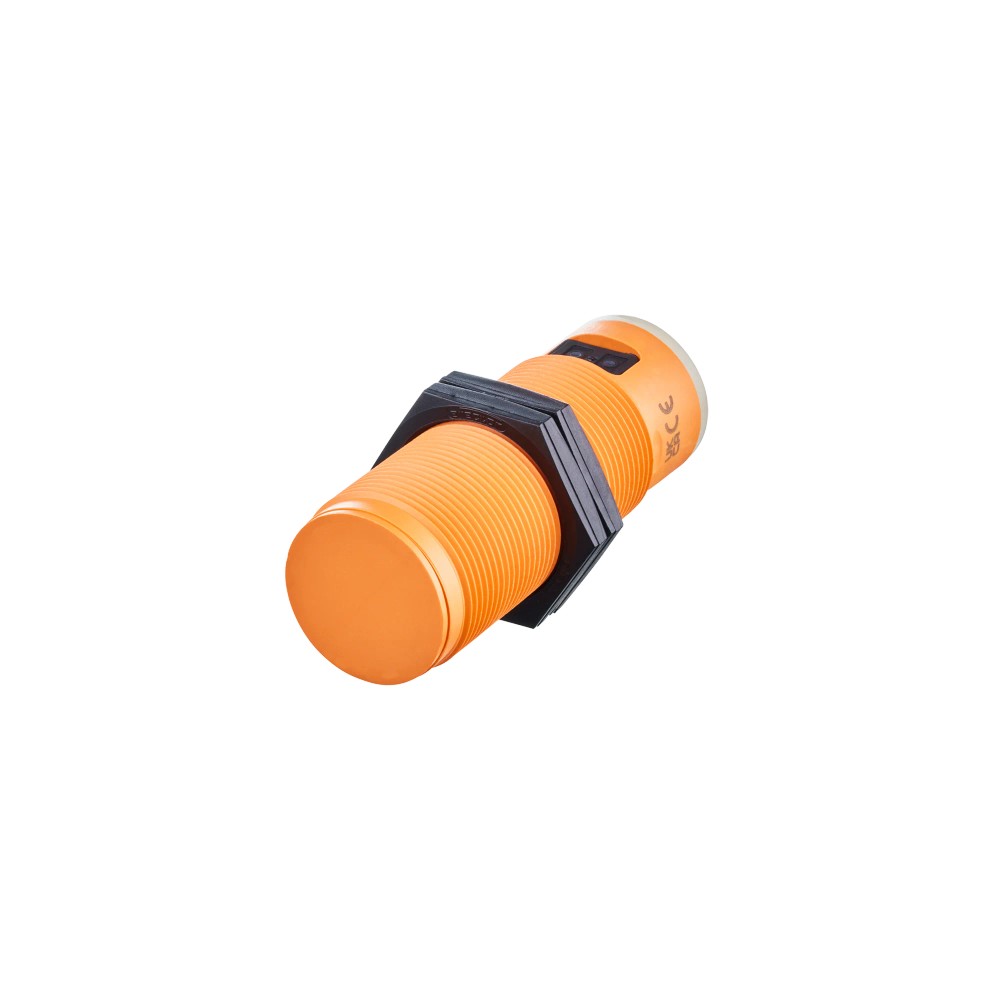

Imagem meramente ilustrativa

R$ 1.544,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI5082
EAN: 4021179148023
NCM do produto: 85365090

Destaques do Produto Rosca M30 x 1,5...mais

Fechar menu

Saiba mais sobre: "KI5082 IFM - Sensor Capacitivo ifm Detecção de nível M30 20mm IO-Link PNP/NPN"

Destaques do Produto

Rosca

M30 x 1,5

Alcance

20 mm

Interface

IO-Link

Conexão

M12

Proteção

IP65 / IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Capacitivo ifm KI5082 M30 IO-Link 20mm

O sensor KI5082 é um dispositivo capacitivo projetado para detecção precisa de níveis e presença em automação industrial. Possui alcance de 20 mm, interface de comunicação IO-Link e invólucro robusto em M30. Opera com tensão DC e oferece versatilidade com saídas selecionáveis PNP/NPN.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
Tipo de montagem	Não embutido
Alcance de detecção	20 mm
Tensão de operação	10...36 DC V
Interface	IO-Link
Grau de Proteção	IP65 / IP67
Temperatura	-25 a 80 °C
Dimensões	M30 x 1,5 / 90 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível em tanques ou silos.
Monitoramento de presença em esteiras industriais.
Aplicações que necessitam de diagnóstico via protocolo IO-Link.

⚠ Considere outro se precisa de:

Instalação embutida em superfícies metálicas (requer montagem não embutida).
Ambientes com temperatura ambiente superior a 80 °C.
Aplicações que exijam medição de grandezas físicas diferentes de nível ou presença.

APLICAÇÕES E USO

Monitoramento de nível em reservatórios de líquidos ou sólidos granulados.
Detecção de presença de peças metálicas ou plásticas em linhas de montagem.
Integração em sistemas de automação que exigem monitoramento de estado via IO-Link.

COMO ESCOLHER

Antes de comprar o Sensor Capacitivo ifm KI5082 M30 IO-Link 20mm, verifique estes pontos:

Quando utilizar o KI5082

Ideal para processos que exigem comunicação digital IO-Link para facilitar a parametrização e monitoramento remoto, garantindo flexibilidade na lógica de saída (PNP/NPN) e detecção capacitiva até 20 mm.

Quando buscar outra alternativa

Se a aplicação exigir detecção embutida (face nivelada), modelos capacitivos com essa especificação devem ser priorizados. Caso a montagem seja fixa e não necessite de IO-Link, sensores capacitivos mais simples podem ser suficientes.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Tipo de sensor	Capacitivo	Princípio de medição para detecção de materiais.
Alcance de detecção	20 mm	Distância nominal de operação.
Tipo de montagem	Não embutido	Requisito de instalação para evitar interferências.

Dados elétricos
Tensão de operação	10...36 DC V	Faixa de tensão de alimentação aceitável.
Saída de comutação	PNP/NPN	Lógica selecionável automaticamente.
Consumo de corrente	< 20 mA	Consumo em repouso.
Proteções elétricas	Curto-circuito, inversão de polaridade, sobrecarga	Recursos de segurança embarcados.

Dados mecânicos e ambientais
Conexão elétrica	M12, 4 pinos	Padrão de conexão industrial.
Invólucro	M30 x 1,5, L = 90 mm	Dimensões físicas e rosca.
Grau de proteção	IP65, IP67	Vedação contra sólidos e líquidos.

COMPATIBILIDADE

Comunicação

• IO-Link

Conexões

Elétrica M12, 4 pinos

Processo M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com poeira condutiva	✓	O princípio capacitivo permite detectar objetos mesmo com acúmulo moderado de sujeira, e o sensor possui vedação IP67.
Instalação nivelada com chapa metálica	✗	O modelo é não embutido; o metal adjacente causará detecção falsa.
Sistemas de CLP com IO-Link	✓	O sensor utiliza protocolo IO-Link padrão (IEC 61131-9), garantindo compatibilidade.

INSTALAÇÃO

Como instalar o Sensor Capacitivo ifm KI5082 M30 IO-Link 20mm

Limpe a superfície de montagem para garantir a fixação correta.
Posicione o sensor na estrutura, garantindo que não haja objetos metálicos na área de detecção (montagem não embutida).
Rosqueie as porcas de fixação no corpo M30 para prender o sensor.
Conecte o cabo M12 ao sensor seguindo o diagrama de pinagem do datasheet.
Realize o ajuste via interface IO-Link ou teach, se necessário.
Verifique a sinalização pelo LED amarelo para confirmar o status.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor permanece acionado ininterruptamente (falso positivo).	Objeto metálico muito próximo à face ativa em montagem não embutida.	Verifique o espaçamento da face ativa conforme o manual de montagem.
LED de status apagado e sem sinal de saída.	Falha na conexão do cabo M12 ou inversão de polaridade.	Teste a continuidade do cabo e verifique a pinagem do conector M12.
O LED de status pisca ou indica erro (se suportado).	Sobrecarga na saída de comutação ou curto-circuito externo.	Meça a corrente de carga e verifique a integridade dos cabos de sinal.
Instabilidade na comutação ou desvio do ponto de medição.	Temperatura ambiente fora da faixa operacional (-25 a 80 °C).	Verifique a temperatura do ar ao redor do sensor durante o funcionamento.

DOCUMENTAÇÃO TÉCNICA

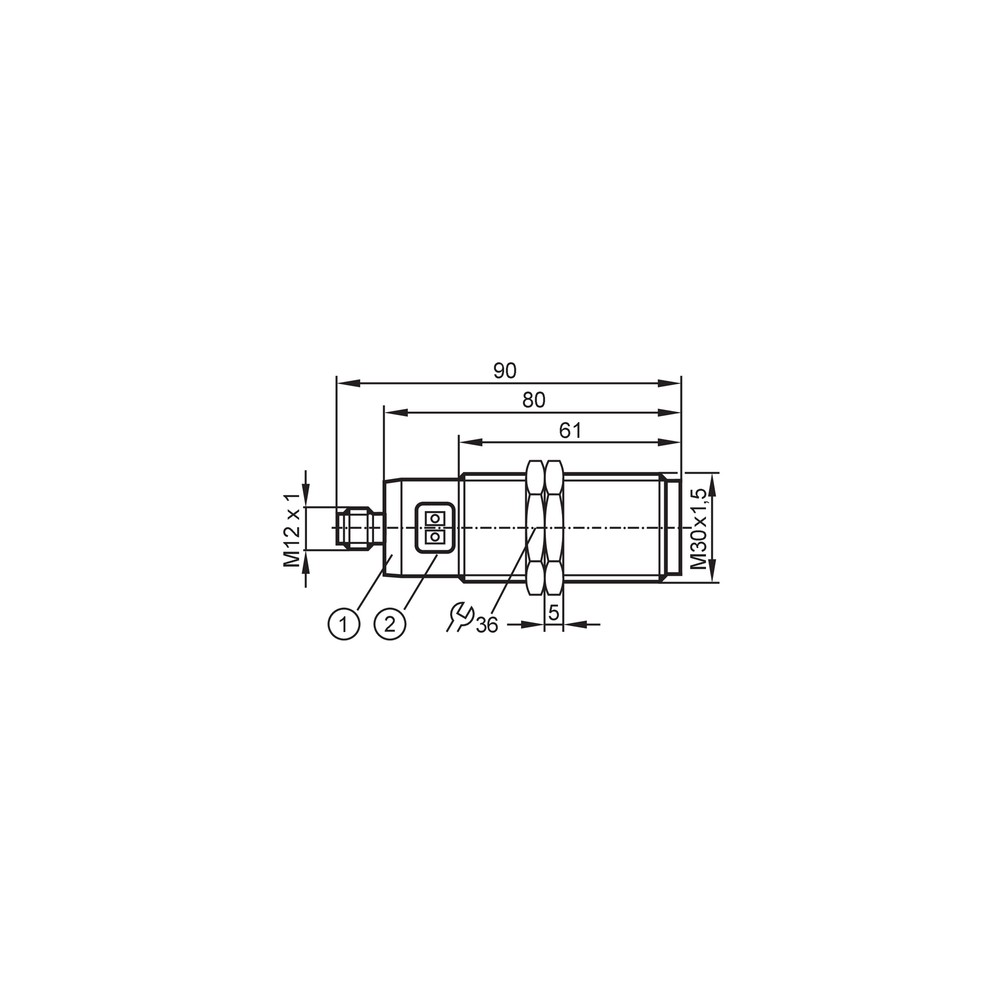

Datasheet Técnico KI5082 (Datasheet) Desenho em Escala M30 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor KI5082 e qual sua função principal?

Este sensor é um dispositivo capacitivo de detecção de nível com interface IO-Link, projetado para monitoramento de presença ou nível em aplicações industriais.

O que acompanha o sensor na embalagem?

O sensor acompanha 2 porcas de fixação para a montagem no invólucro roscado M30.

O sensor KI5082 pode ser utilizado para medir vazão ou pressão?

Ele não é recomendado para medição de fluxo ou pressão, sendo restrito exclusivamente à detecção de presença ou nível capacitivo.

Existe alguma restrição de temperatura para o uso deste sensor?

O sensor não deve ser aplicado em ambientes com temperaturas superiores a 80 °C na carcaça, embora a superfície frontal suporte picos de até 110 °C.

O que verificar se o sensor não está emitindo sinal de saída?

A ausência de sinal de saída geralmente indica falha na alimentação ou incompatibilidade na configuração de carga (PNP/NPN). Verifique o LED amarelo de status de chaveamento.

Como diagnosticar uma falha por curto-circuito no sensor?

Um erro de curto-circuito é indicado quando o LED de status pisca rapidamente ou não acende. Verifique a fiação e se há sobrecarga na saída de comutação.

Por que escolher a versão com IO-Link em vez de um sensor capacitivo padrão?

A versão com IO-Link oferece maior capacidade de diagnóstico e parametrização remota, sendo preferível para sistemas que exigem manutenção preditiva e integração de dados, enquanto modelos simples são puramente digitais.

Este modelo substitui a necessidade de outros dispositivos de interface?

O modelo KI5082 é uma solução integrada, enquanto alternativas de mercado podem exigir conversores de sinal externos ou repetidores de sinal para alcançar a mesma funcionalidade de interface digital.

Quais cuidados são necessários na instalação física do sensor?

A instalação deve ser feita com alinhamento preciso para garantir o alcance de detecção de 20 mm, evitando interferências de objetos metálicos adjacentes devido à montagem não embutida.

O sensor é adequado para ambientes úmidos ou com poeira?

Este produto possui proteção IP65/IP67, sendo indicado para ambientes industriais com presença de poeira e umidade, mas não para submersão contínua em alta pressão.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto-a-ponto para sensores e atuadores, permitindo parametrização e diagnóstico (Ref.: IEC 61131-9).

Montagem não embutida

Tipo de montagem onde a face ativa do sensor deve ficar livre de materiais ao redor para evitar detecção falsa (Ref.: Alcance 20 mm).

PNP/NPN

Configuração de saída de comutação que define a lógica de ativação (carga positiva ou negativa) (Ref.: Função de saída).

Histerese

Diferença entre o ponto de atuação e desatuação do sensor, garantindo estabilidade (Ref.: 1...15% de Sr).

MTTF

Tempo médio até a falha, indicando a confiabilidade esperada do componente (Ref.: 569 anos).
