Sensor Capacitivo IFM KI5052

Pré-visualizar: KI5052 IFM - Sensor Capacitivo IFM Automação Industrial M30, 15mm, PNP, M12

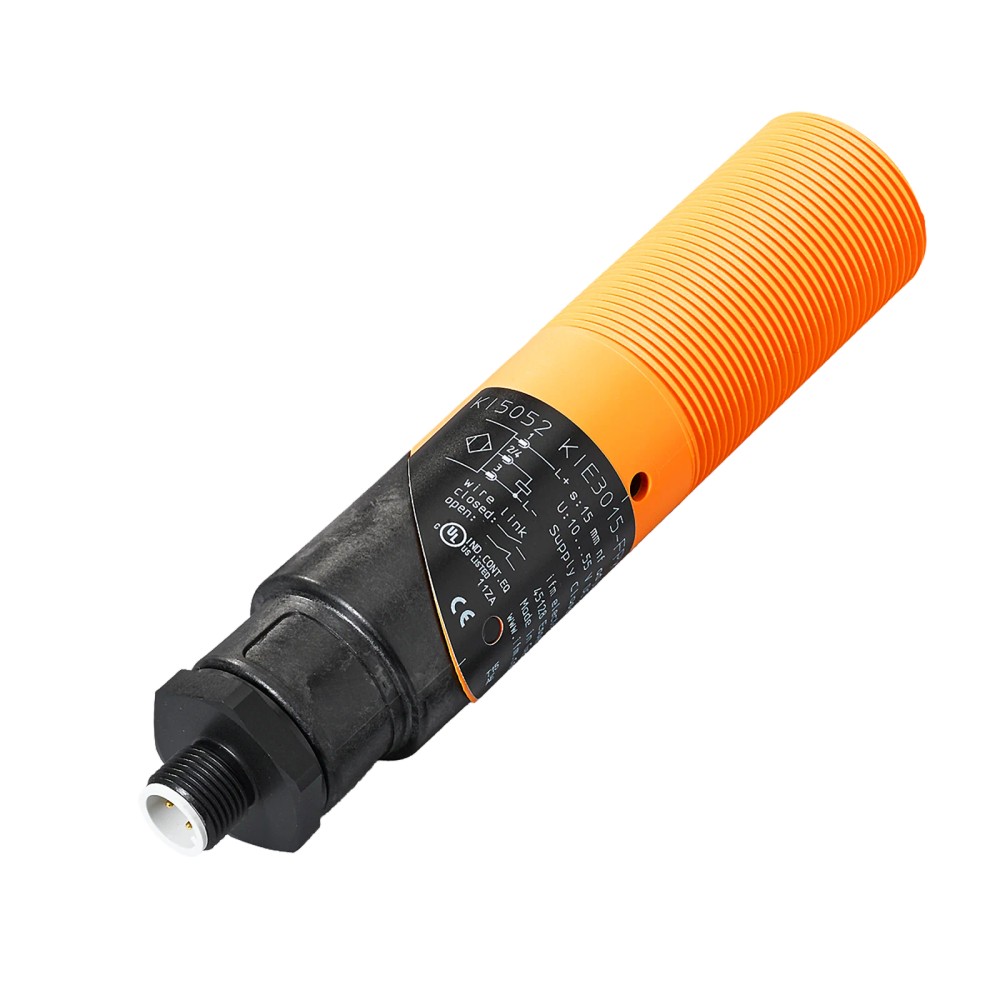

KI5052 IFM - Sensor Capacitivo IFM Automação Industrial M30, 15mm, PNP, M12

Imagem meramente ilustrativa

R$ 1.625,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI5052
EAN: 4021179147729
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KI5052 IFM - Sensor Capacitivo IFM Automação Industrial M30, 15mm, PNP, M12"

Destaques do Produto

Tecnologia

Capacitiva

Alcance nominal

15 mm, não embutido

Tipo de saída

PNP

Alimentação

10 a 55 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Montagem

Rosca M30 x 1,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Capacitivo IFM KI5052, M30 x 1,5, alcance de detecção de 15 mm, saída PNP e conexão M12

O IFM KI5052 é um sensor capacitivo para detecção de objetos em sistemas de automação e controle industrial. Possui alcance de detecção de 15 mm, montagem não embutida e saída PNP com função de abertura ou fechamento selecionável. A conexão elétrica é feita por conector M12, e a frequência de comutação informada é de 40 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor capacitivo
Modelo	KI5052
Alcance de detecção	15 mm; montagem não embutida
Saída	PNP; abertura ou fechamento selecionável
Conexão elétrica	1 conector M12, codificação A, 4 contatos
Tensão de operação	10 a 55 V DC
Frequência de comutação	40 Hz
Dimensões	M30 x 1,5; comprimento 143 mm
Grau de proteção	IP65
Temperatura ambiente	-25 a 70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva em automação e controle industrial, quando o alcance requerido for compatível com 15 mm e a montagem prevista for não embutida.
Circuitos de entrada compatíveis com saída PNP e alimentação DC dentro da faixa de 10 a 55 V.
Instalações que aceitem conexão M12 codificação A com 4 contatos e as condições ambientais declaradas para o produto.

⚠ Considere outro se precisa de:

Não selecionar quando o projeto exigir montagem embutida: o KI5052 é especificado para montagem não embutida.
Não selecionar quando o alcance requerido exceder 15 mm ou quando a frequência de comutação necessária exceder 40 Hz.
Não conectar a uma entrada que exija saída NPN ou alimentação fora de 10 a 55 V DC sem interface elétrica apropriada.

APLICAÇÕES E USO

Uso em automação e controle industrial para detectar alvos por princípio capacitivo; a ficha não especifica materiais de alvo ou condições de processo particulares, portanto valide a detecção real na aplicação.
Adequado a pontos de detecção cuja geometria permita montagem não embutida e distância de detecção compatível com 15 mm; confirme a distância efetiva para o alvo e a instalação pretendida com o fabricante.
Pode ser integrado a circuitos de entrada compatíveis com saída PNP e alimentação DC de 10 a 55 V; a conexão deve respeitar o esquema do fabricante.
A operação deve permanecer dentro da faixa ambiente de -25 a 70 °C e considerar o grau de proteção IP65 declarado. A ficha não detalha resistência a agentes químicos ou condições de lavagem.

COMO ESCOLHER

Antes de comprar o Sensor Capacitivo IFM KI5052, M30 x 1,5, alcance de detecção de 15 mm, saída PNP e conexão M12, verifique estes pontos:

Escolha o KI5052 quando

A aplicação exigir detecção capacitiva com alcance de 15 mm, montagem não embutida, saída PNP e alimentação DC de 10 a 55 V, e as dimensões M30 x 1,5 forem adequadas ao ponto de instalação.

Avalie outra configuração quando

O projeto especificar montagem embutida, saída NPN, alcance acima de 15 mm ou frequência de comutação superior a 40 Hz. Confirme os requisitos no datasheet do sensor alternativo antes de substituir.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo	Tecnologia e categoria indicadas na ficha do produto.
Modelo / SKU / part number	KI5052	Código de identificação do produto.
Marca	IFM / ifm electronic	Fabricante indicado nos dados do produto.
GTIN	4021179147729	Identificador comercial informado na ficha.
Categoria	Sensores; sensor capacitivo	Classificação do produto.
Descrição de catálogo	Sensor capacitivo KI5052 KIE3015-FPKG/NI/55V/US-100-DPX com potenciômetro para automação e controle industrial.	Descrição fornecida no conjunto de dados de catálogo.

Detecção e montagem
Alcance de detecção	15 mm	Valor declarado para detecção; montagem não embutida.
Tipo de montagem	Não embutido	Condição de montagem especificada para o sensor.
Frequência de comutação DC	40 Hz	Frequência máxima informada para comutação em DC.

Dados elétricos
Tipo de tensão	DC	Tipo de alimentação indicado.
Tensão de operação	10 a 55 V DC; supply class 2 conforme cULus	Faixa de operação especificada.
Consumo de corrente	14 mA a 24 V	Consumo informado na condição de 24 V.
Classe de proteção	II	Classe declarada na ficha técnica.
Proteção contra inversão de polaridade	Sim	Proteção indicada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção indicada para o produto.
Proteção contra curto-circuitos	Sim	Proteção indicada para a saída.
EMC	EN 60947-5-2	Norma de compatibilidade eletromagnética indicada.
Imunidade a interferência de frequência de rádio conduzida	Sim; elevada imunidade na AF conduzida	Característica declarada na ficha.

Saídas
Função elétrica / tipo de saída	PNP	Tipo de saída especificado.
Função de saída	Abertura ou fechamento, selecionável	A função pode ser selecionada conforme a configuração do produto.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite máximo declarado para a saída DC.
Corrente máxima constante da saída de comutação DC	250 mA	Limite de corrente constante declarado para a saída; respeite também os requisitos da carga e do circuito conectado.

Conexões elétricas

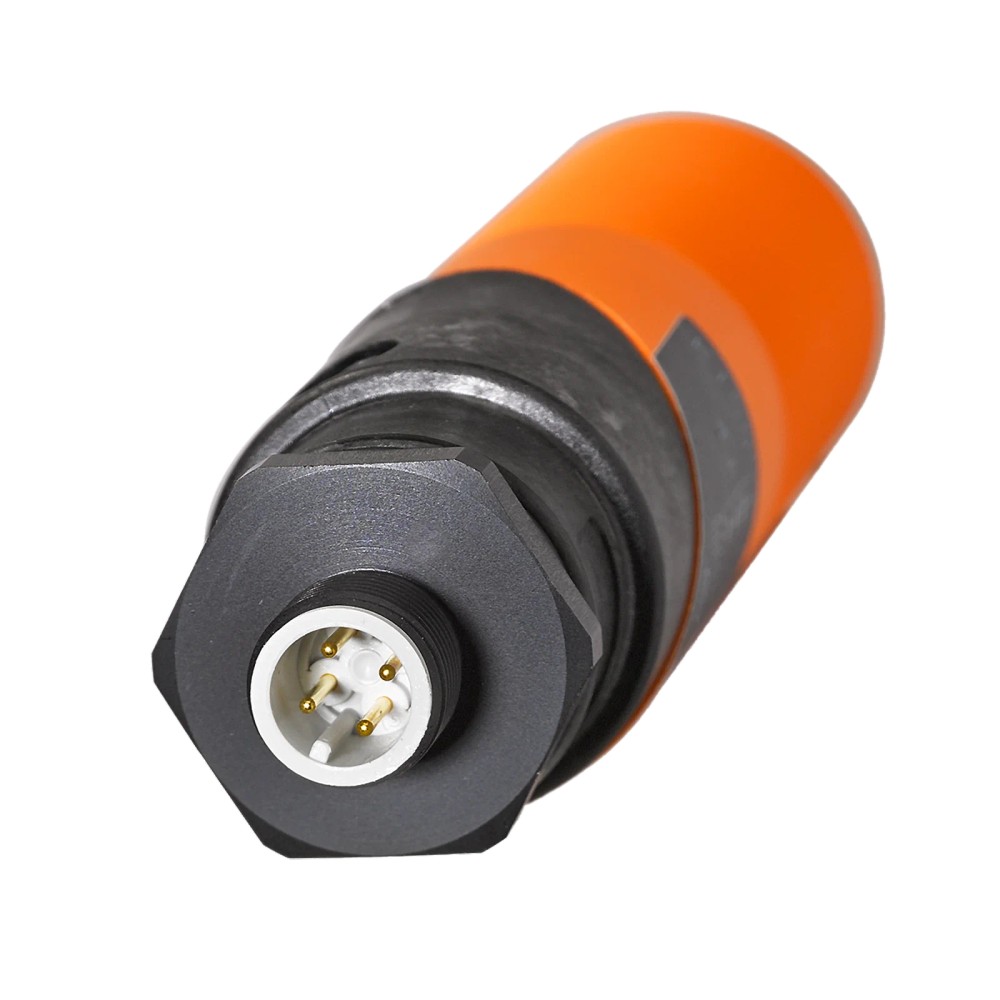

Conector	1 x M12, codificação A, 4 contatos	Interface elétrica física indicada; a atribuição dos contatos deve ser consultada no esquema do fabricante.
Número de fios	3 fios	Número de fios informado nos dados básicos; confirme a ligação no documento técnico do fabricante.

Condições ambientais e proteção
Temperatura ambiente	-25 a 70 °C	Faixa de temperatura ambiente declarada.
Grau de proteção	IP65	Grau de proteção declarado; não implica adequação a condições diferentes das cobertas pela classificação.

Dados mecânicos
Designação da rosca	M30 x 1,5	Dimensão da rosca para montagem.
Dimensões	M30 x 1,5; comprimento 143 mm	Dimensões gerais informadas.
Forma do invólucro	Forma construtiva de roscas	Construção indicada nos dados do produto.
Peso	146 g	Massa informada no conjunto de dados do catálogo.
Materiais	Invólucro, tampa da extremidade e potenciômetro: PBT; porca: PC; tampas: PC	Materiais declarados para os componentes indicados.

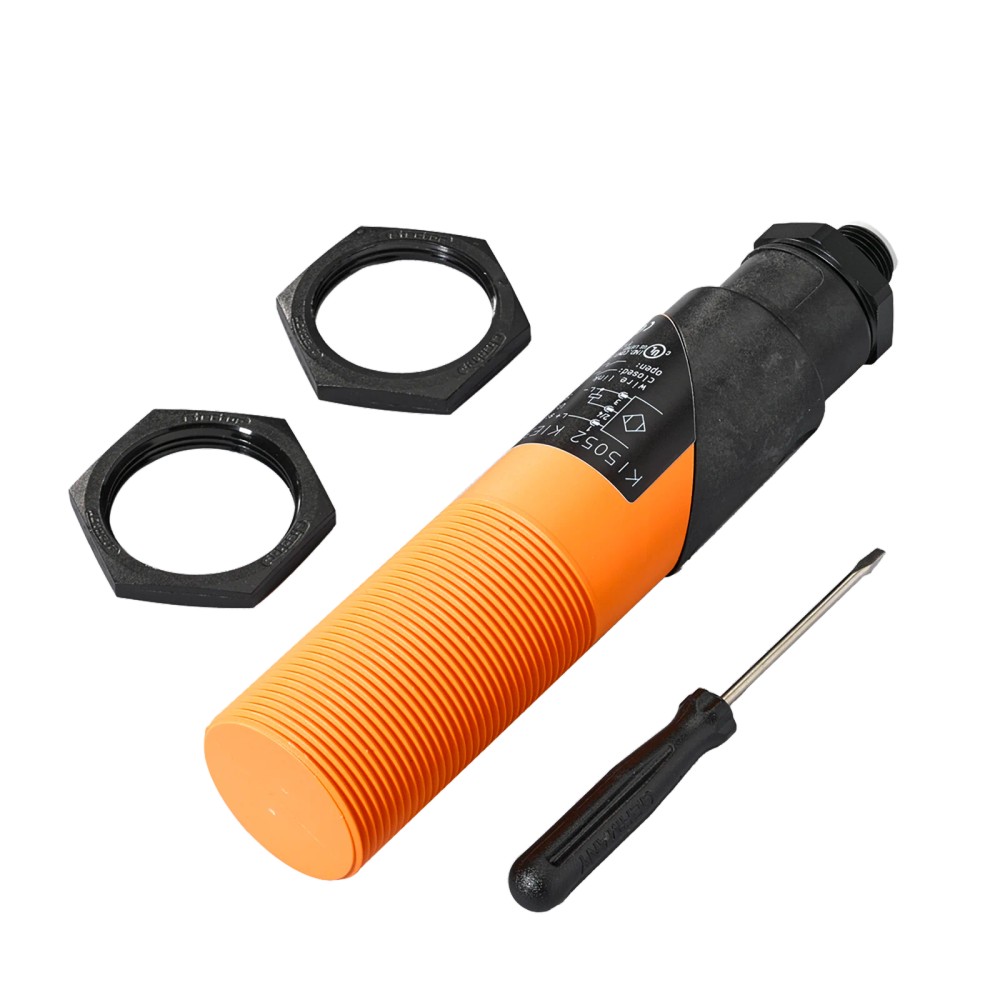

Material incluído	2 porcas de fixação	Acessório indicado como incluído.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Displays e elementos de operação
Indicador de estado de comutação	1 LED amarelo	Indicador visual informado para o estado de comutação.
Ajuste	Potenciômetro	A presença de potenciômetro consta na descrição do catálogo; consulte o datasheet para os detalhes de ajuste.

Confiabilidade e classificação
MTTF	743 anos	Valor MTTF informado no conjunto de dados; não representa garantia de vida útil de cada unidade.
NCM	8536.50.90	Código de classificação fiscal informado.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado para este modelo; a saída especificada é discreta PNP.

Conexões

Elétrica Alimentação DC de 10 a 55 V. Conector M12, codificação A, 4 contatos; saída PNP com função de abertura/fechamento selecionável. Verifique o esquema de ligação do fabricante e a configuração da entrada do controlador antes de energizar.

Processo Conexão mecânica roscada M30 x 1,5. Montagem especificada como não embutida; comprimento total de 143 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou módulo compatível com saída discreta PNP e alimentação DC dentro de 10 a 55 V	✓	Corresponde ao tipo de saída e à faixa de tensão especificados; confirme o esquema de ligação e os limites da entrada conectada.
Aplicação que requer montagem embutida	✗	O produto está especificado para montagem não embutida.
Instalação com rosca receptora M30 x 1,5 e espaço para comprimento de 143 mm	✓	As dimensões e a designação da rosca correspondem; a adequação do suporte e do espaço deve ser verificada na instalação.
Sistema que exige saída NPN ou protocolo de comunicação digital específico	✗	A ficha informa saída PNP e não informa protocolo digital; não há evidência de compatibilidade com esses requisitos.
Ambiente cuja temperatura de operação esteja entre -25 e 70 °C	✓	A faixa declarada de temperatura ambiente abrange essa condição.

INSTALAÇÃO

Como instalar o Sensor Capacitivo IFM KI5052, M30 x 1,5, alcance de detecção de 15 mm, saída PNP e conexão M12

Confirme que o requisito de detecção, a montagem não embutida e a saída PNP correspondem ao projeto.
Verifique no desenho dimensional o espaço disponível para rosca M30 x 1,5 e comprimento de 143 mm.
Fixe o sensor usando as duas porcas de fixação incluídas e assegure uma montagem mecânica estável.
Conecte o conector M12 codificação A de acordo com o esquema elétrico do datasheet; não deduza a função dos pinos apenas pela quantidade de contatos.
Confirme a polaridade, a faixa de alimentação de 10 a 55 V DC e a compatibilidade da entrada conectada com a saída PNP antes de energizar.
Selecione a função de abertura ou fechamento conforme a lógica requerida e valide a comutação no ponto de instalação, respeitando o alcance especificado.

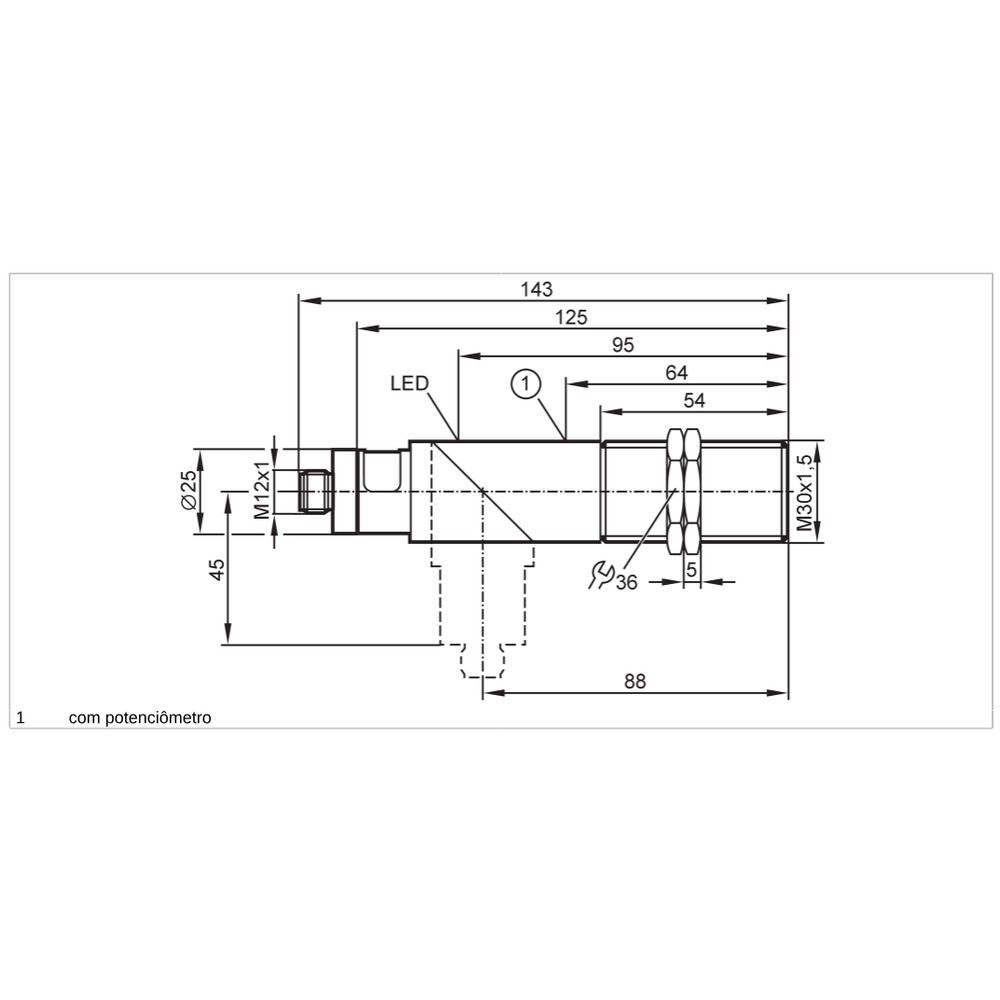

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta.	Alimentação ausente ou fora da faixa, ligação incorreta, entrada incompatível com PNP ou alvo fora do alcance aplicável.	Meça a alimentação no conector conforme o esquema do fabricante, confira a compatibilidade da entrada e valide o posicionamento do alvo em relação ao alcance especificado.
A entrada do controlador permanece no estado oposto ao esperado.	Função de abertura/fechamento selecionada não corresponde à lógica de controle ou a entrada não é adequada para saída PNP.	Confira a configuração da função de saída e o tipo de entrada do controlador; compare a ligação com o diagrama elétrico do datasheet.
A saída desarma ou o sensor apresenta comportamento irregular após conectar a carga.	Possível sobrecarga, curto-circuito ou corrente da carga incompatível com os limites declarados.	Desenergize o circuito, verifique continuidade e curto na instalação e confirme que a carga respeita o limite de corrente constante da saída.
A detecção varia ou ocorre sem o alvo esperado.	Posicionamento ou distância inadequados para a condição de montagem não embutida, ou interferência/condição de aplicação não avaliada.	Verifique a instalação e a distância ao alvo, confirme a condição não embutida e consulte o datasheet para orientações de aplicação; teste a comutação no local antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM KI5052 (português) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KI5052 e para que serve?

É um sensor capacitivo para detecção em automação e controle industrial. A ficha especifica saída PNP e montagem não embutida.

Que tipo de conexão elétrica e saída ele utiliza?

Utiliza conector M12 codificação A com 4 contatos e saída PNP. Consulte o datasheet para a atribuição dos pinos antes de fazer a ligação.

O que acompanha o sensor?

A ficha informa duas porcas de fixação e uma peça por embalagem.

O KI5052 serve para instalação embutida?

Não; a ficha especifica montagem não embutida. Se o projeto exigir instalação embutida, selecione um modelo cuja montagem seja explicitamente compatível.

Posso usar este sensor em um circuito que exige saída NPN?

A ficha identifica a saída do KI5052 como PNP, não NPN. Não conecte diretamente a uma entrada que exija NPN sem validar uma interface elétrica adequada.

O sensor não está comutando; o que devo verificar antes de trocar?

Verifique primeiro a alimentação, a ligação conforme o esquema, a compatibilidade da entrada com PNP e o posicionamento do alvo em relação ao alcance especificado.

A saída fica no estado contrário ao esperado; qual pode ser a causa?

Confira se a função selecionada, abertura ou fechamento, corresponde à lógica do circuito. Verifique também se a entrada conectada é compatível com PNP.

É melhor comprar o KI5052 ou procurar outra versão?

Escolha o KI5052 se a aplicação aceitar saída PNP, montagem não embutida e alcance de 15 mm. Procure outra configuração quando o projeto exigir montagem embutida, NPN ou alcance superior.

Como devo instalar e ajustar o sensor?

Use a rosca M30 x 1,5 e as porcas de fixação incluídas, conecte conforme o esquema oficial e valide a função de saída no circuito. Consulte o datasheet para instruções detalhadas de ajuste pelo potenciômetro.

Qual cabo ou conector devo usar na instalação?

A interface especificada é um conector M12 codificação A com 4 contatos. Confirme a compatibilidade física do cabo e a pinagem no datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza princípio capacitivo para detectar alvos; a ficha identifica essa tecnologia no KI5052. (Ref.: tipo de sensor — capacitivo)

PNP

Tipo de saída especificado para o sensor; exige entrada elétrica compatível no dispositivo conectado. (Ref.: função elétrica — PNP)

Montagem não embutida

Condição de instalação declarada para o sensor; deve ser considerada no posicionamento mecânico. (Ref.: montagem — não embutido)

Frequência de comutação

Valor de comutações por segundo indicado para a saída em DC. (Ref.: frequência de comutação DC — 40 Hz)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes, conforme o código indicado na ficha. (Ref.: proteção IP — IP65)
