Sensor Capacitivo NAMUR IFM KI5030

Pré-visualizar: KI5030 IFM - Sensor Capacitivo NAMUR ifm Detecção de nível M30 15mm 2 fios

KI5030 IFM - Sensor Capacitivo NAMUR ifm Detecção de nível M30 15mm 2 fios

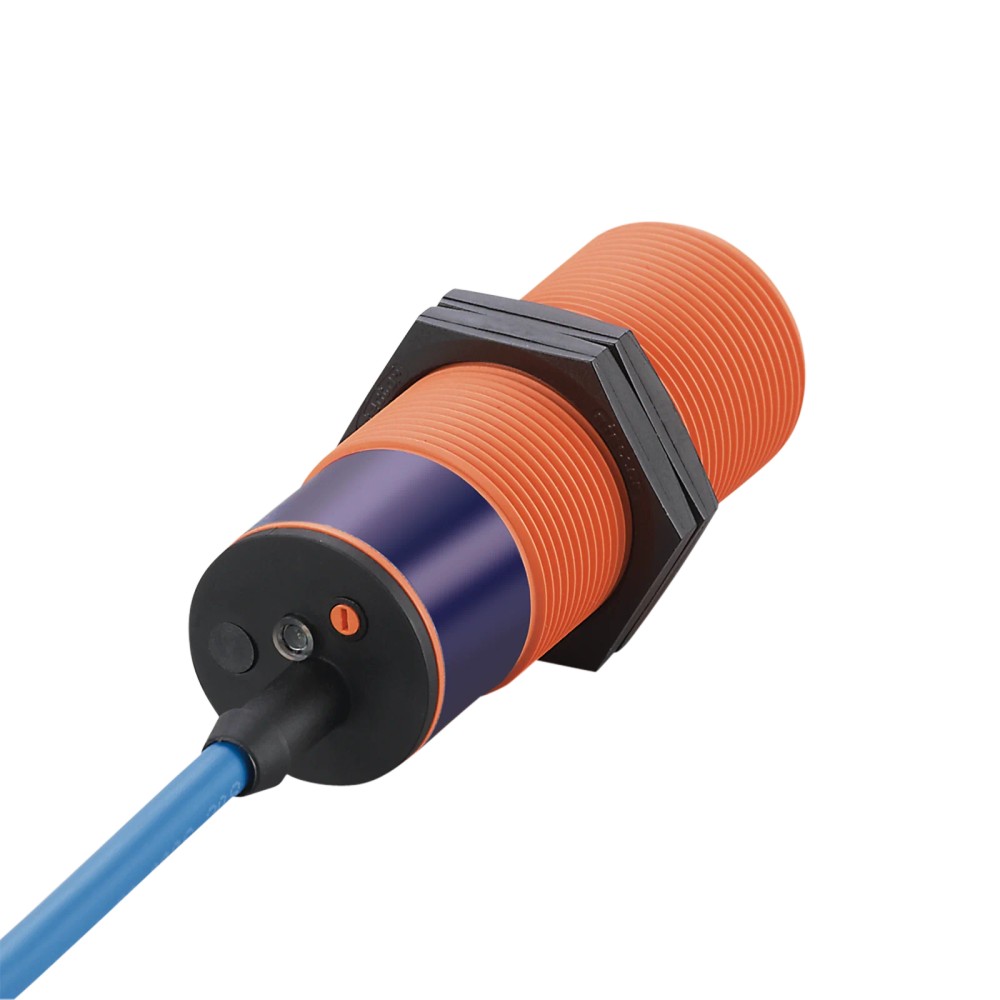

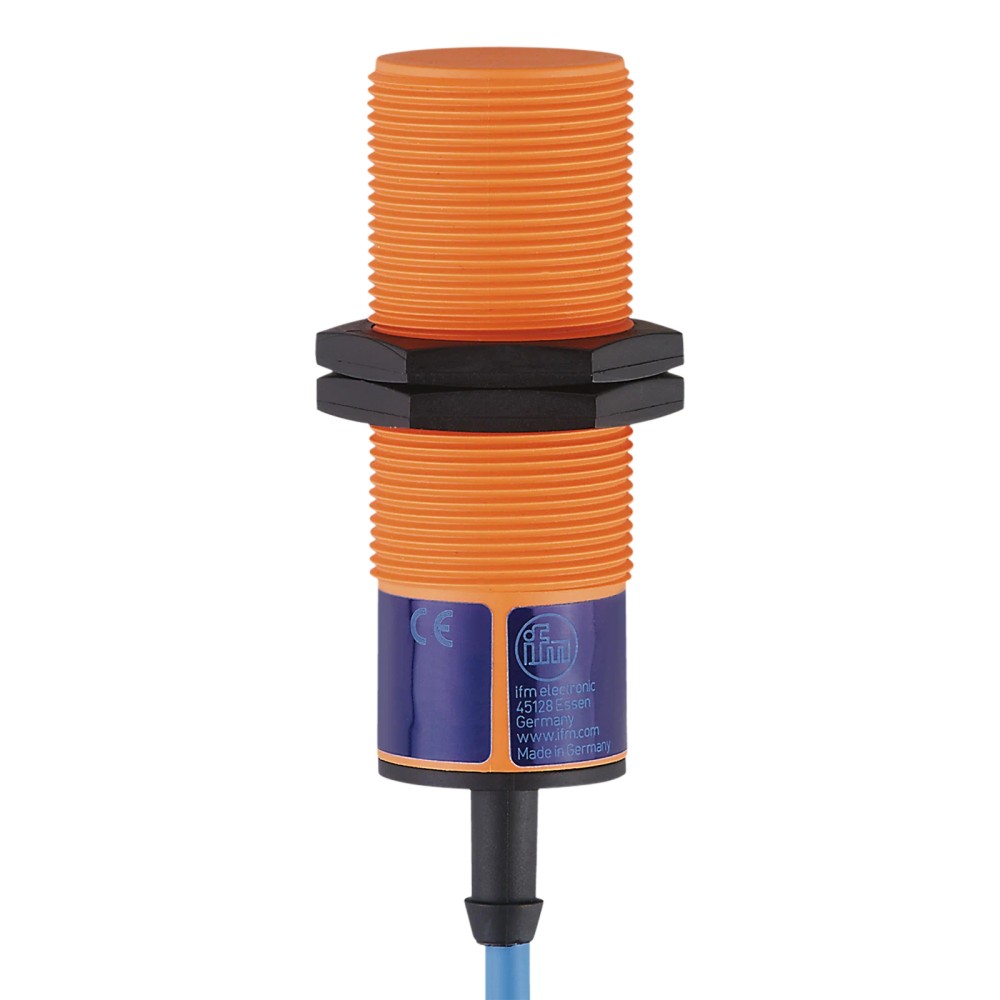

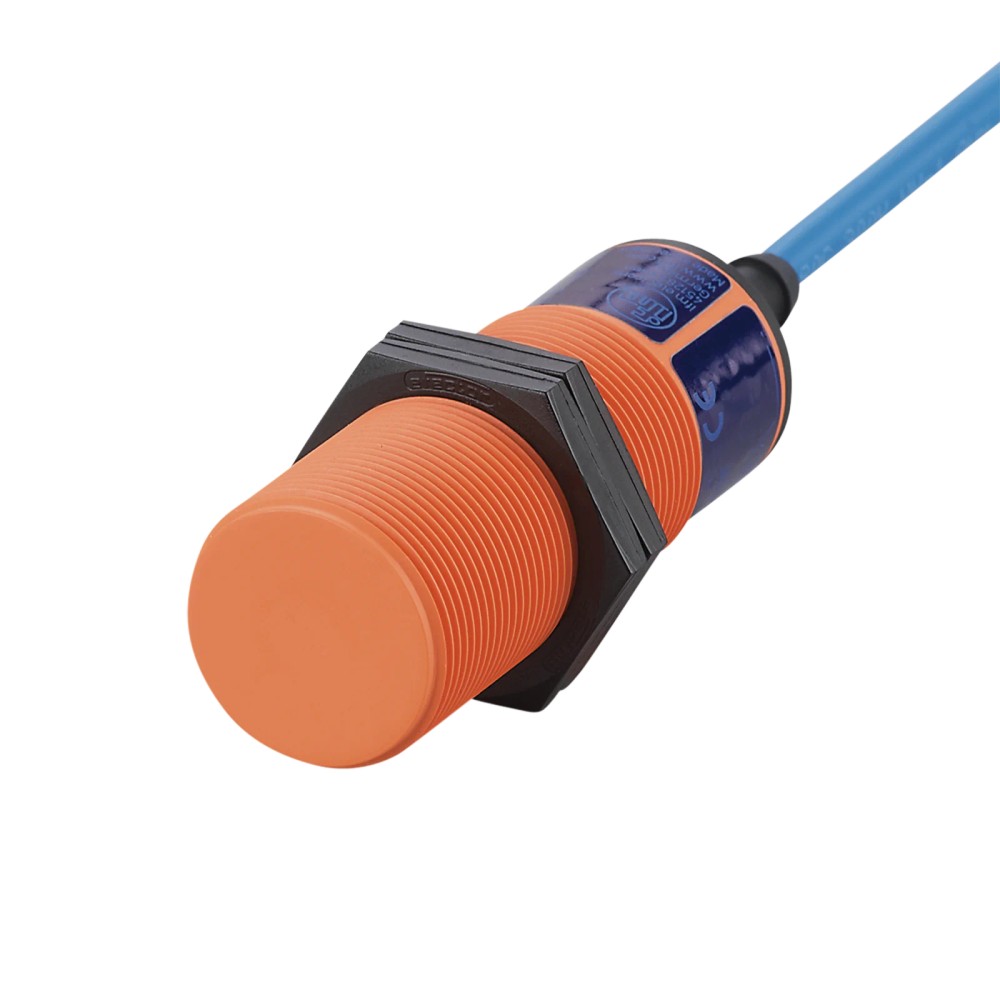

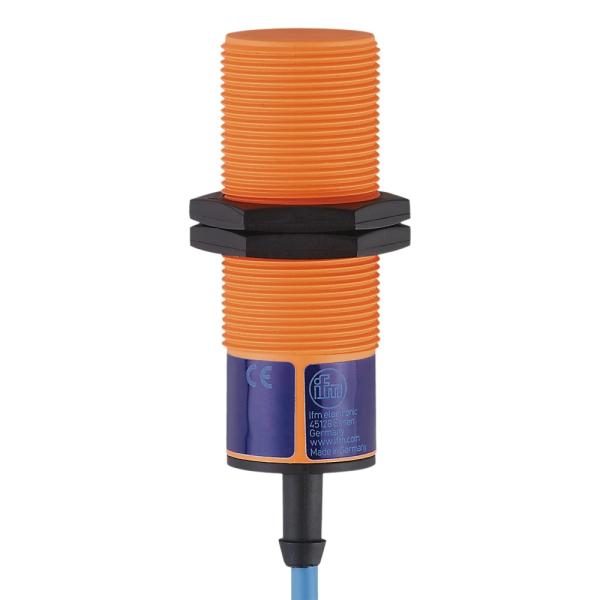

Imagem meramente ilustrativa

R$ 1.427,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI5030
EAN: 4021179147507
NCM do produto: 85365090

Destaques do Produto Tecnologia e interface...mais

Fechar menu

Saiba mais sobre: "KI5030 IFM - Sensor Capacitivo NAMUR ifm Detecção de nível M30 15mm 2 fios"

Destaques do Produto

Tecnologia e interface

Capacitivo NAMUR, 2 fios

Alcance nominal

15 mm; não embutido

Saída

Normalmente fechada

Montagem

Rosca M30 x 1,5

Cabo

PVC, 2 m

Alimentação de conexão

DC, 7,5...15 V

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Capacitivo NAMUR ifm KI5030, M30 x 1,5, alcance de detecção de 15 mm, 2 fios, normalmente fechado

O KI5030 é um sensor capacitivo NAMUR da ifm para detecção de objetos ou materiais por variação capacitiva. Possui alcance de detecção de 15 mm, montagem não embutida e saída normalmente fechada. Sua ligação é por cabo PVC de 2 m, com 2 fios, para uso com amplificador de comutação compatível com NAMUR.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	Capacitivo NAMUR
Alcance de detecção	15 mm; montagem não embutida
Função de saída	Normalmente fechado
Ligação elétrica	2 fios; cabo PVC de 2 m
Tensão de conexão DC	7,5...15 V
Frequência de comutação DC	40 Hz
Rosca e comprimento	M30 x 1,5; comprimento de 81 mm
Grau de proteção	IP 65
Temperatura ambiente	-20...60 °C
Identificação	KI5030; GTIN 4021179147507

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de detecção capacitiva que utilizem entrada NAMUR e amplificador de comutação compatível com os limites elétricos especificados.
Instalações que aceitem sensor cilíndrico roscado M30 x 1,5, montagem não embutida e distância de detecção nominal de 15 mm.
Aplicações cuja saída normalmente fechada, cabo PVC de 2 m e faixa ambiente de -20...60 °C atendam ao projeto.

⚠ Considere outro se precisa de:

Não conectar diretamente a uma entrada que não seja compatível com NAMUR; a ficha especifica conexão a amplificador de comutação e limites elétricos próprios.
Não selecionar para instalação embutida: a montagem indicada para este modelo é não embutida.
Não usar em condições ambientais fora da faixa de -20...60 °C nem presumir proteção contra imersão; a classificação informada é IP 65.

APLICAÇÕES E USO

Aplicação declarada: detecção capacitiva por sensor NAMUR em sistema com amplificador de comutação compatível; a ficha também informa fatores de correção para vidro, água, cerâmica e PVC. O alcance efetivo depende do material e das condições de instalação, conforme os fatores informados.
Possibilidade a validar no projeto: detecção de nível ou presença de materiais em uma montagem que aceite a rosca M30 x 1,5 e a condição não embutida. A ficha do anúncio não especifica meio, recipiente ou geometria de instalação; validar distância e comportamento com o datasheet e testes na aplicação.
Limites de uso: considerar a faixa ambiente de -20...60 °C, proteção IP 65, saída normalmente fechada e interface NAMUR. Não presumir adequação a imersão, montagem embutida ou entrada elétrica sem compatibilidade NAMUR.

COMO ESCOLHER

Antes de comprar o Sensor Capacitivo NAMUR ifm KI5030, M30 x 1,5, alcance de detecção de 15 mm, 2 fios, normalmente fechado, verifique estes pontos:

Escolha o KI5030 quando

O sistema exigir detecção capacitiva NAMUR, saída normalmente fechada, montagem não embutida, distância configurada de fábrica de 15 mm e invólucro roscado M30 x 1,5.

Avalie outra versão ou solução quando

A entrada de controle não aceitar NAMUR, for necessária montagem embutida, outra lógica de saída, outra conexão mecânica ou uma condição ambiental fora da faixa especificada. Confirme os requisitos do circuito e da aplicação no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo NAMUR	Classificação do produto indicada na ficha.
Princípio de medida	Capacitivo	Tecnologia de detecção declarada pelo fabricante.
Função elétrica	NAMUR	Determina a interface elétrica e a necessidade de circuito de avaliação compatível.
SKU / modelo	KI5030	Código de identificação do produto.
GTIN	4021179147507	Identificador comercial do produto.
Marca	ifm	Marca indicada nos dados do anúncio.
NCM	8536.50.90	Classificação fiscal informada no cadastro.

Dados elétricos e interface
Tipo de corrente	DC	Tipo de corrente indicado para o sensor.
Tensão de conexão DC	7,5...15 V	Faixa de tensão de conexão especificada.
Tensão nominal DC	8,2 V (1 kΩ)	Valor nominal informado com a condição de carga entre parênteses.
Conexão com amplificador de comutação	Sim	A ficha especifica uso com amplificador de comutação.
Limites máximos para o circuito de avaliação	U = 15 V; I = 50 mA; P = 120 mW	Valores máximos informados para circuitos elétricos seguros e homologados.
Consumo de corrente	< 1 mA (bloqueado; condutor: > 2,2)	Dado transcrito da ficha; consultar o datasheet para interpretação completa das condições e unidades associadas.
Proteção contra curto-circuitos	Sim	Proteção indicada nos dados técnicos.
Capacidade própria máxima	375 nF	Limite informado para a característica elétrica própria do sensor.
Indutância própria máxima	1 μH	Limite informado para a característica elétrica própria do sensor.
Classe de proteção	II	Classe de proteção elétrica declarada.
EMC	IEC 60947-5-2	Referência normativa indicada nos dados do produto.

Saída e comutação
Configuração de saída	Normalmente fechado	Estado funcional de saída informado para o modelo.
Frequência de comutação DC	40 Hz	Frequência máxima de comutação informada para DC.
Distância real de comutação Sr	15 ± 10 %	Valor de distância real de comutação declarado.
Distância de comutação ajustável	Sim	A ficha informa possibilidade de ajuste.
Configuração de fábrica da distância de comutação	15 mm	Ajuste de fábrica informado.
Variação no ponto de comutação	-15...15 % de Sr	Faixa de variação declarada em relação a Sr.
Histerese	1...15 % de Sr	Faixa de histerese informada em relação à distância real de comutação.

Faixa de detecção e fatores de correção
Alcance de detecção	15 mm	Alcance declarado pelo fabricante.
Montagem em relação à superfície	Não embutido	Condição de montagem indicada para este modelo.
Fator de correção para vidro	0,4	Fator de correção informado por material.
Fator de correção para água	1	Fator de correção informado por material.
Fator de correção para cerâmica	0,2	Fator de correção informado por material.
Fator de correção para PVC	0,2	Fator de correção informado por material.

Conexão elétrica
Número de fios	2	Configuração de ligação indicada no anúncio.
Cabo	2 m, PVC, 2 x 0,5 mm²	Tipo, comprimento e seção do cabo declarados na ficha.

Condições ambientais e proteção
Temperatura ambiente	-20...60 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP 65	Grau de proteção declarado; não implica aptidão para imersão.
Identificação ATEX	II 1G Ex ia IIB T6 Ga / II 1D Ex ia IIIC T200 90°C Da	Marcação de aparelho informada; a aplicação deve respeitar certificação e condições indicadas no documento do fabricante.
Aprovações	DMT 01 ATEX E 020 X; TIIS TC15627; IECEx BVS 06.0003X	Identificações de aprovação transcritas do cadastro técnico.

Dados mecânicos e montagem
Designação da rosca	M30 x 1,5	Dimensão mecânica da rosca do invólucro.
Dimensões	M30 x 1,5 / comprimento 81 mm	Dimensões nominais indicadas para o sensor.
Forma do invólucro	Forma construtiva de roscas	Construção mecânica declarada.
Materiais	Invólucro com potenciômetro: PBT; porca: PA; tampas: TPE-E	Materiais indicados para os componentes do invólucro.
Peso	212,5 g	Peso informado no conjunto de atributos técnicos.

Displays e elementos de operação
Indicação de status de chaveamento	1 LED amarelo	Indicador visual de estado informado.

Dados de confiabilidade
MTTF	841 anos	Valor MTTF declarado no cadastro; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Interface elétrica NAMUR; a ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Cabo PVC de 2 m, 2 x 0,5 mm², dois fios. Conexão a amplificador de comutação para circuitos elétricos seguros e homologados; valores máximos informados: U = 15 V, I = 50 mA e P = 120 mW. Tensão de conexão DC: 7,5...15 V; tensão nominal DC: 8,2 V (1 kΩ).

Processo Não há conexão de processo especificada. A conexão mecânica do sensor é uma rosca M30 x 1,5; comprimento de 81 mm; montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada NAMUR ligada a amplificador de comutação compatível com os limites elétricos do sensor	✓	A ficha descreve função NAMUR e conexão a amplificador de comutação, com limites máximos indicados de 15 V, 50 mA e 120 mW.
Entrada de PLC ou outro dispositivo sem interface NAMUR ou sem compatibilidade elétrica confirmada	✗	A ficha não declara compatibilidade direta com entradas genéricas; é especificada conexão com amplificador de comutação NAMUR.
Fixação em suporte ou instalação que aceite rosca M30 x 1,5 e montagem não embutida	✓	Essas são as características mecânicas declaradas para o KI5030; verificar espaço e geometria da instalação.
Aplicação que exija montagem embutida	✗	A ficha identifica a montagem deste modelo como não embutida.
Operação ambiente entre -20 e 60 °C, respeitando as demais condições elétricas e mecânicas	✓	Essa é a faixa de temperatura ambiente informada para o produto.
Exposição que exija proteção superior à classe IP 65 ou operação fora da faixa de temperatura indicada	✗	A ficha informa IP 65 e temperatura ambiente de -20...60 °C; não há declaração para requisitos superiores ou condições fora dessa faixa.

INSTALAÇÃO

Como instalar o Sensor Capacitivo NAMUR ifm KI5030, M30 x 1,5, alcance de detecção de 15 mm, 2 fios, normalmente fechado

Confirme no esquema elétrico do datasheet que o amplificador de comutação é compatível com NAMUR e respeita os limites elétricos do sensor.
Verifique se a estrutura de montagem aceita rosca M30 x 1,5, comprimento de 81 mm e montagem não embutida.
Posicione o sensor conforme a geometria da aplicação e respeite o alcance de detecção especificado; considere os fatores de correção do material detectado.
Instale e fixe o sensor de acordo com as instruções do fabricante, sem aplicar torque ou método não especificado neste cadastro.
Conecte o cabo de 2 fios ao circuito NAMUR conforme o diagrama oficial; não conecte a uma entrada genérica sem confirmar compatibilidade elétrica.
Após a instalação, valide a comutação e o LED de status em condições reais de operação e consulte o datasheet se o comportamento diferir do esperado.

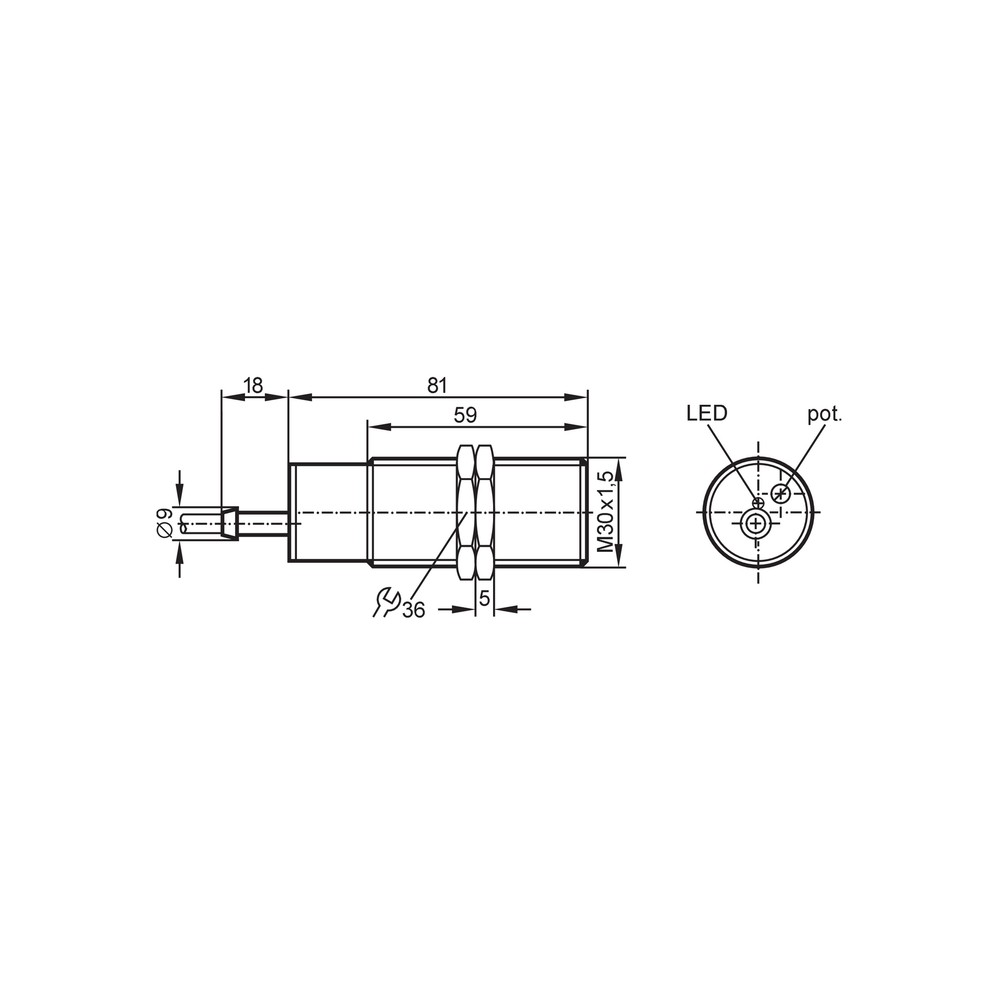

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema não reconhece a comutação do sensor.	Entrada de avaliação incompatível com NAMUR, ligação incorreta ou circuito de avaliação fora das condições elétricas especificadas.	Confira o tipo de entrada e o amplificador de comutação; compare a alimentação e os limites do circuito com o datasheet e verifique a ligação dos dois fios.
O ponto de detecção ocorre a uma distância diferente da esperada.	Material detectado com fator de correção diferente ou sensor instalado em condição diferente da montagem não embutida especificada.	Confirme material, distância e posição de montagem; consulte os fatores de correção da ficha e valide a distância no local.
O estado de saída não corresponde ao esperado pelo controle.	Interpretação incorreta da função normalmente fechada ou avaliação inadequada do sinal NAMUR.	Verifique a lógica de entrada configurada e observe a indicação de status; compare os estados com o diagrama e as definições do amplificador.
O LED de status não indica o estado esperado durante o teste.	Ausência de alimentação adequada, ligação do circuito incorreta ou condição de detecção fora do alcance configurado.	Meça a tensão no circuito de avaliação dentro da faixa especificada, revise as conexões e teste com o alvo na posição de detecção prevista.

DOCUMENTAÇÃO TÉCNICA

Folha de dados KI5030 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o KI5030 e para que serve?

É um sensor capacitivo NAMUR da ifm para detectar variações capacitivas em aplicações industriais. Deve ser utilizado com circuito de avaliação compatível com NAMUR.

O que acompanha o sensor?

Os dados do anúncio identificam o sensor KI5030 com cabo PVC de 2 m. Não há acessórios adicionais especificados; confirme o conteúdo da embalagem com o fornecedor.

O KI5030 pode ser ligado diretamente a uma entrada comum de PLC?

A ficha especifica conexão com amplificador de comutação NAMUR, não uma ligação direta a entrada genérica de PLC. Confirme a compatibilidade da entrada ou use a interface de avaliação adequada ao projeto.

Ele serve para montagem embutida?

Não. A montagem indicada para o KI5030 é não embutida.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique primeiro se o circuito de avaliação é compatível com NAMUR, se a tensão está dentro da faixa especificada e se os dois fios estão corretamente conectados. Depois, confira a posição do alvo e a distância de detecção.

O ponto de detecção mudou depois de trocar o material monitorado; por quê?

Materiais diferentes têm fatores de correção diferentes, o que pode alterar a distância efetiva de detecção. Consulte o fator correspondente na ficha e verifique a instalação antes de trocar o sensor.

Quando devo escolher o KI5030 em vez de outro sensor capacitivo?

Escolha o KI5030 quando o sistema exigir interface NAMUR, saída normalmente fechada, montagem não embutida e alcance nominal de 15 mm. Se a entrada não aceitar NAMUR ou a aplicação exigir outro tipo de montagem ou saída, selecione uma versão compatível com esses requisitos.

Preciso comprar um amplificador de comutação junto com o sensor?

O sensor foi especificado para conexão com amplificador de comutação, mas a ficha não informa se esse componente acompanha o produto. Verifique se a instalação já possui amplificador compatível com NAMUR e com os limites elétricos informados.

Como devo instalar e conferir o sensor?

Monte-o em suporte compatível com M30 x 1,5, respeitando a condição não embutida e as instruções do fabricante. Conecte conforme o diagrama do datasheet e valide a comutação com o alvo na posição de operação.

O LED amarelo indica o estado de chaveamento?

Sim. A ficha identifica um LED amarelo como indicação do status de chaveamento; use o datasheet para interpretar o estado do LED em conjunto com o circuito NAMUR.

GLOSSÁRIO TÉCNICO

NAMUR

Interface elétrica de sensor que requer circuito de avaliação compatível. (Ref.: Função elétrica: NAMUR; conexão com amplificador de comutação: sim.)

Alcance de detecção

Distância nominal informada para a detecção do alvo, sujeita às condições da aplicação e ao material. (Ref.: Alcance de detecção: 15 mm.)

Montagem não embutida

Condição de instalação declarada para o sensor, que deve ser considerada no posicionamento mecânico. (Ref.: Montagem: não embutido.)

Histerese

Faixa entre os pontos de comutação na atuação e no retorno do sensor. (Ref.: Histerese: 1...15 % de Sr.)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de elementos conforme o código IP. (Ref.: Proteção IP: IP 65.)
