Sensor Capacitivo IFM KI5023 M30 15mm PNP

Pré-visualizar: KI5023 IFM - Sensor Capacitivo ifm Detecção de nível M30 15mm PNP

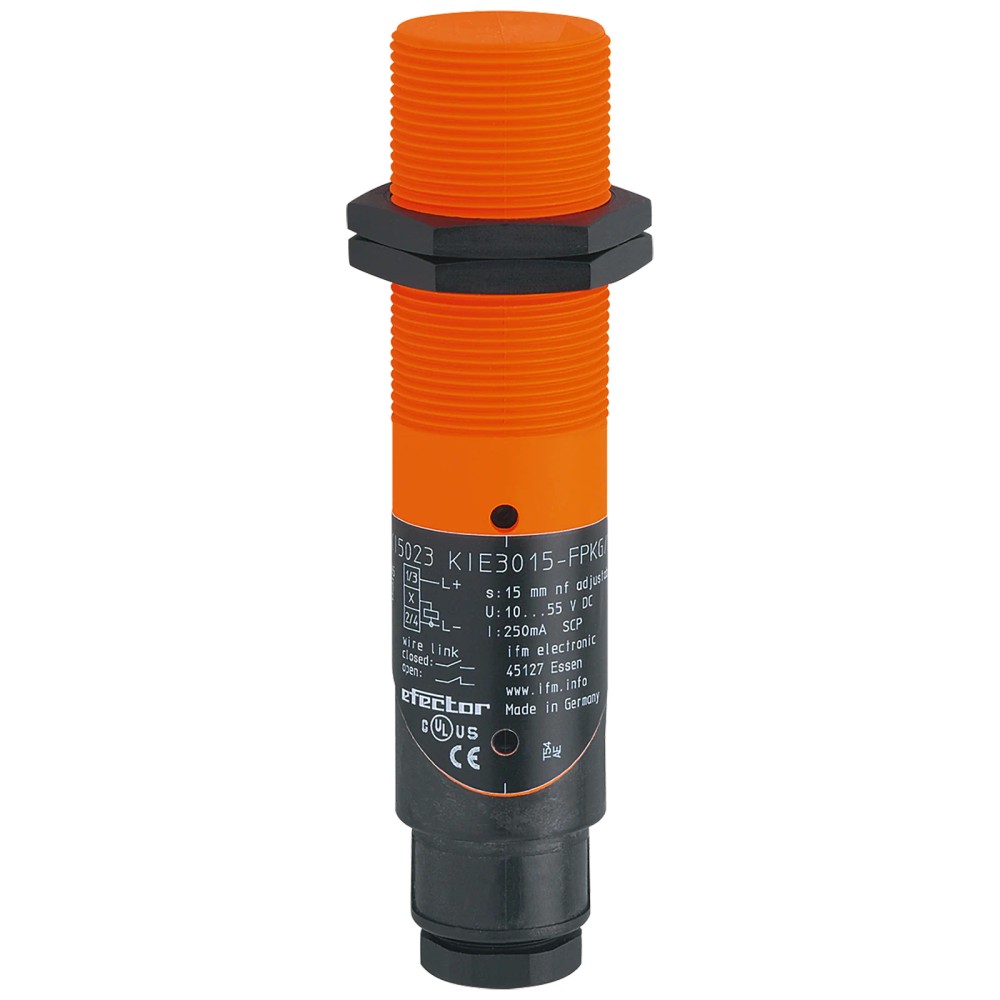

KI5023 IFM - Sensor Capacitivo ifm Detecção de nível M30 15mm PNP

Imagem meramente ilustrativa

R$ 1.593,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI5023
EAN: 4021179147439
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KI5023 IFM - Sensor Capacitivo ifm Detecção de nível M30 15mm PNP"

Destaques do Produto

Tecnologia

Capacitiva

Alcance nominal

15 mm, não embutido

Saída de comutação

PNP; abertura/fechamento selecionável

Alimentação

10...55 V DC

Conexão elétrica

Terminais, seção até 2,5 mm²

Montagem

Rosca M30 x 1,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo ifm KI5023, M30 x 1,5, alcance de detecção de 15 mm, saída PNP

O ifm KI5023 é um sensor capacitivo para detecção de objetos ou materiais, com montagem não embutida e saída PNP selecionável entre abertura e fechamento. Tem alcance de detecção nominal de 15 mm, rosca M30 x 1,5 e conexão elétrica por terminais. Opera com alimentação DC de 10 a 55 V e frequência de comutação de 40 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Saída	PNP; abertura/fechamento selecionável
Alcance de detecção	15 mm; montagem não embutida
Distância de trabalho	0...12,1 mm
Conexão mecânica	Rosca M30 x 1,5; comprimento 125 mm
Alimentação	10...55 V DC
Frequência de comutação	40 Hz
Proteção do invólucro	IP 65
Temperatura ambiente	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação com entrada compatível com saída de sensor PNP e alimentação DC dentro de 10...55 V.
Instalações que aceitem sensor capacitivo não embutido com rosca M30 x 1,5 e espaço para corpo de 125 mm.
Aplicações em que o alcance nominal de 15 mm e a distância de trabalho especificada de 0...12,1 mm sejam adequados.

⚠ Considere outro se precisa de:

Não selecionar quando o controlador exigir saída NPN ou sinal analógico; a ficha especifica saída PNP de comutação.
Não selecionar para alimentação fora da faixa DC de 10...55 V.
Não utilizar como montagem embutida: a ficha identifica o modelo como não embutido.
Não presumir detecção a 15 mm em qualquer material ou instalação; validar o alvo e a distância de trabalho nas condições reais.

APLICAÇÕES E USO

Uso em sistemas de automação para detecção capacitiva quando a saída PNP, a montagem não embutida e a distância de trabalho especificada forem adequadas; possibilidade de aplicação inferida a partir das características do produto, não de um caso de uso específico documentado.
Pode ser considerado para alvos de vidro, água, cerâmica ou PVC após validar o efeito dos fatores de correção declarados: 0,4; 1; 0,2; 0,2, respectivamente. A ficha não especifica o comportamento para outros materiais.
A instalação deve respeitar a faixa de temperatura ambiente de -25...70 °C, a alimentação DC especificada e os requisitos de montagem M30 x 1,5. A ficha não declara certificação para imersão ou uso fora do grau IP informado.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo ifm KI5023, M30 x 1,5, alcance de detecção de 15 mm, saída PNP, verifique estes pontos:

Escolha o KI5023 quando

A aplicação exigir detecção capacitiva não embutida, rosca M30 x 1,5, saída PNP com função de abertura/fechamento selecionável e alimentação DC de 10...55 V. Confirme também o limite de distância de trabalho de 0...12,1 mm.

Considere outra configuração quando

A entrada do controlador não aceitar PNP, a alimentação estiver fora da faixa indicada ou a instalação exigir sensor embutido. A ficha deste produto não informa alternativa específica; compare os requisitos da instalação com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e uso
Tipo de produto	Sensor capacitivo	Tecnologia declarada para detecção.
Modelo	KI5023	Código do produto.
Marca	ifm	Fabricante indicado na ficha.
Aplicação indicada na ficha	Detecção capacitiva	A ficha não detalha materiais ou aplicações específicas.

Dados elétricos
Tensão de operação	10...55 V DC	Faixa de alimentação especificada.
Consumo de corrente	14 mA	Valor indicado na ficha; referência de medição indicada como 24 V.
Classe de proteção	II	Classificação elétrica declarada.
Proteção contra sobrecarga	Sim	Recurso de proteção informado pelo fabricante.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado pelo fabricante.
Imunidade a interferência de radiofrequência conduzida	Sim; elevada imunidade na AF conduzida	Característica declarada na ficha.
EMC	EN 60947-5-2	Norma de referência indicada nos dados do produto.

Saída de comutação
Função elétrica	PNP	Tipo de saída informado.
Função de saída	Abertura/fechamento selecionável	A função de comutação pode ser selecionada.
Corrente máxima constante da saída DC	250 mA	Limite declarado para a saída de comutação.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação.
Frequência de comutação DC	40 Hz	Frequência de comutação informada.
LED de status	1 LED amarelo	Indicação de estado de comutação indicada na ficha.

Detecção e desvios
Alcance de detecção	15 mm	Alcance nominal informado; montagem não embutida.
Distância de trabalho	0...12,1 mm	Faixa especificada como distância de trabalho.
Distância real de comutação Sr	15 ± 10 % mm	Tolerância declarada para a distância real de comutação.
Histerese	1...15 % de Sr	Intervalo especificado em relação à distância real de comutação.
Variação no ponto de comutação	-15...15 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Vidro: 0,4; água: 1; cerâmica: 0,2; PVC: 0,2	Fatores de correção por material indicados na ficha; considerar na avaliação do alvo.

Conexão elétrica
Tipo de conexão	Terminais	Conexão elétrica declarada.
Seção dos terminais	Até 2,5 mm²	Seção indicada para os condutores.
Diâmetro do revestimento do cabo	Ø 7...13 mm	Faixa informada para o revestimento do cabo.
Prensa-cabo	M20 x 1,5	Designação indicada para a entrada de cabo.

Condições ambientais
Temperatura ambiente	-25...70 °C	Faixa de temperatura especificada.
Grau de proteção	IP 65	Grau de proteção declarado para o produto.

Dados mecânicos
Designação da rosca	M30 x 1,5	Dimensão da conexão mecânica.
Comprimento	125 mm	Comprimento indicado para o sensor.
Tipo de montagem	Não embutido	Condição de instalação declarada.
Invólucro	Forma construtiva de roscas	Descrição construtiva informada.
Materiais	Invólucro, tampa da extremidade com potenciômetro: PBT; porca: PC; tampas: PC	Materiais declarados para os componentes indicados.
Peso	135 g	Peso informado nos dados do produto.
Porcas de fixação incluídas	2	Acessórios inclusos declarados na ficha.

Dados de confiabilidade e conformidade
MTTF	743 anos	Valor declarado nos dados do produto; não representa garantia de vida útil em qualquer condição.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação indicado; a ficha descreve uma saída de comutação DC PNP.

Conexões

Elétrica Conexão por terminais, seção de condutor até 2,5 mm²; revestimento do cabo Ø 7...13 mm e prensa-cabo M20 x 1,5. Alimentação de 10...55 V DC. Saída PNP, corrente constante máxima de 250 mA e queda de tensão máxima de 2,5 V. A compatibilidade elétrica depende da tensão e do tipo de entrada do dispositivo conectado.

Processo Conexão mecânica roscada M30 x 1,5; comprimento do sensor 125 mm. Execução não embutida. Não é indicada conexão de processo adicional na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou módulo que aceite sensor PNP de comutação e a tensão de alimentação especificada	✓	A ficha informa saída PNP e alimentação DC de 10...55 V; confirme os limites da entrada e a corrente admissível do circuito.
Entrada que exija saída NPN ou sinal analógico	✗	A saída informada para o KI5023 é PNP de comutação, não NPN nem analógica.
Montagem em suporte ou ponto de instalação compatível com rosca M30 x 1,5 e execução não embutida	✓	A rosca e o tipo de montagem correspondem às especificações mecânicas declaradas.
Aplicação com alimentação fora de 10...55 V DC	✗	A tensão disponível não corresponde à faixa de operação informada.
Aplicação que requer protocolo de comunicação digital	✗	A ficha informa saída PNP de comutação e não especifica protocolo de comunicação.

INSTALAÇÃO

Como instalar o Sensor capacitivo ifm KI5023, M30 x 1,5, alcance de detecção de 15 mm, saída PNP

Confirme que a aplicação requer detecção capacitiva não embutida e que o espaço de montagem aceita rosca M30 x 1,5 e comprimento de 125 mm.
Verifique se a tensão de alimentação DC está dentro da faixa de 10...55 V e se o circuito de entrada é compatível com saída PNP.
Instale o sensor no ponto previsto, respeitando a montagem não embutida e a posição relativa ao alvo indicada no projeto.
Prepare a entrada do cabo com revestimento de Ø 7...13 mm e prensa-cabo M20 x 1,5, conforme a configuração da instalação.
Conecte os condutores aos terminais, respeitando a seção máxima informada de 2,5 mm² e o esquema de ligação do datasheet.
Selecione a função de saída abertura ou fechamento e valide a comutação, a distância de trabalho e o LED de status durante o comissionamento.

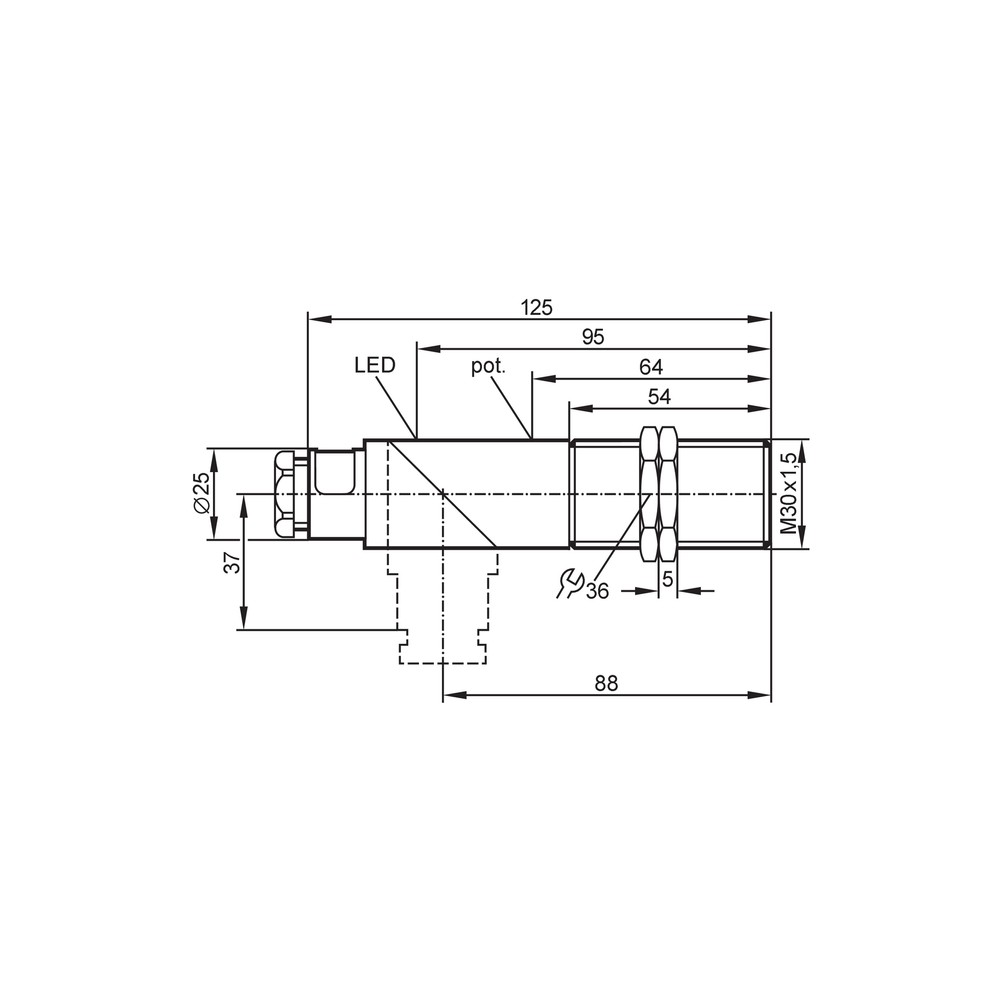

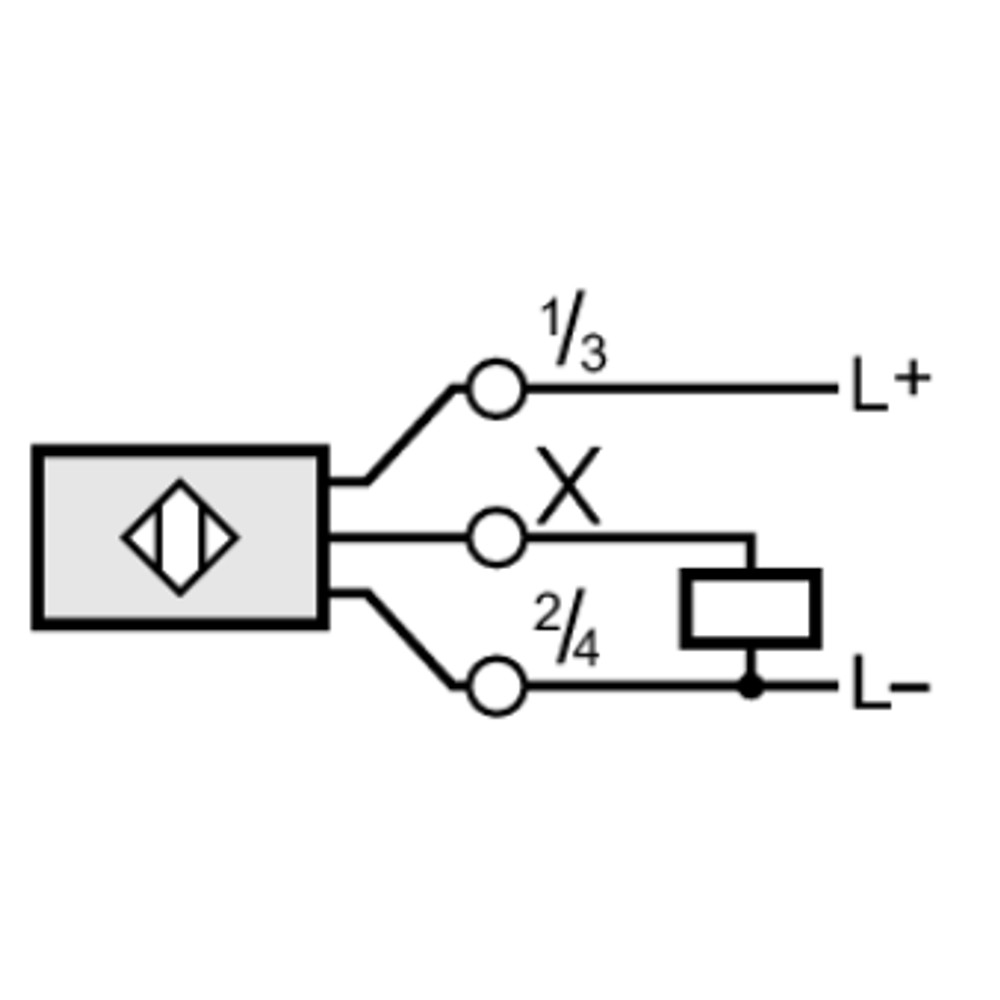

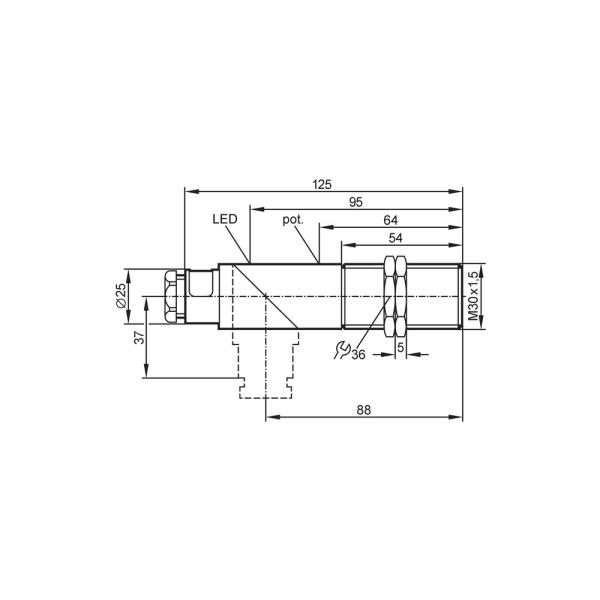

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação ausente ou fora da faixa especificada, ligação incorreta ou alvo além da distância de trabalho.	Meça a alimentação nos terminais, confira as conexões no datasheet e teste a aproximação dentro da faixa de trabalho de 0...12,1 mm.
A entrada do controlador não reconhece a saída do sensor.	Incompatibilidade entre saída PNP e tipo de entrada, ou circuito acima da corrente máxima constante especificada.	Confirme que a entrada aceita PNP e verifique a corrente do circuito, respeitando o limite de 250 mA.
A comutação ocorre em uma distância diferente da esperada.	Alvo fora das condições nominais, fator de correção do material ou instalação não embutida inadequada.	Meça a distância no ponto de comutação, identifique o material do alvo e compare o resultado com o alcance, a distância de trabalho e os fatores de correção declarados.
O sensor apresenta funcionamento intermitente.	Conexão elétrica instável, cabo incompatível com a entrada ou condição ambiental fora da faixa especificada.	Inspecione os terminais e a entrada do cabo, verifique a alimentação e confirme que a temperatura ambiente está entre -25 e 70 °C.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica KI5023 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o KI5023 e para que serve?

É um sensor capacitivo de proximidade com saída PNP para detecção de objetos ou materiais. Sua aplicação deve atender às condições de montagem e distância informadas na ficha.

O que vem junto com o sensor?

A ficha informa duas porcas de fixação. Não há outro acessório listado como incluído.

Posso ligar o KI5023 em uma entrada NPN ou analógica?

Não, a ficha especifica saída PNP de comutação. Para entrada NPN ou analógica, selecione um sensor cuja saída corresponda ao requisito do controlador.

Este sensor pode ser instalado embutido?

Não; o KI5023 está identificado como não embutido. Planeje a instalação respeitando essa condição.

O sensor não detecta o alvo; o que devo verificar antes de substituir?

Verifique primeiro alimentação, ligação dos terminais e distância entre o sensor e o alvo. Confirme também se o alvo está dentro da distância de trabalho especificada.

A saída não é reconhecida pelo CLP; qual pode ser a causa?

Uma causa possível é a entrada do CLP não ser compatível com PNP. Confira o tipo de entrada e a corrente do circuito antes de trocar o sensor.

Quando escolho o KI5023 em vez de um sensor NPN?

Escolha o KI5023 quando o sistema exigir saída PNP e atender às demais condições elétricas e mecânicas do produto. Se a entrada exigir NPN, este modelo não corresponde ao requisito.

Devo comprar este sensor avulso ou como kit?

A ficha descreve uma unidade e informa duas porcas de fixação incluídas; não lista um kit separado. Verifique a quantidade necessária para o projeto e os itens fornecidos no anúncio.

Como faço a instalação elétrica do KI5023?

A ligação é feita por terminais, com condutores de até 2,5 mm². Use o esquema do datasheet do fabricante e confirme a compatibilidade da alimentação e da entrada PNP antes de energizar.

Que cuidados devo ter ao validar a detecção de materiais diferentes?

Considere os fatores de correção declarados para vidro, água, cerâmica e PVC e valide a comutação na instalação real. A ficha não fornece fatores para todos os materiais.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza o princípio capacitivo para detectar a presença de um alvo; a ficha identifica essa tecnologia no KI5023.

PNP

Tipo de saída de comutação especificado para o sensor; deve corresponder à entrada elétrica do equipamento conectado.

Montagem não embutida

Condição de montagem declarada para o sensor; deve ser considerada no projeto mecânico da instalação.

Histerese

Diferença entre os pontos de comutação e descomutação, expressa nesta ficha como percentual de Sr.

Grau de proteção IP 65

Classificação de proteção do invólucro indicada pelo fabricante; a ficha não detalha condições adicionais de instalação.
