- Referência do fabricante: KI5006
- EAN: 4021179147262
- NCM do produto: 85365090
Destaques do Produto
Tipo de Saída
PNP...mais
Saiba mais sobre: "KI5006 IFM - Sensor Capacitivo IFM Detecção de nível M30 PNP 15mm Cabo 6m"
Destaques do Produto
Tipo de Saída
PNP
Rosca
M30
Alcance
15 mm
Conexão
Cabo 6m
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

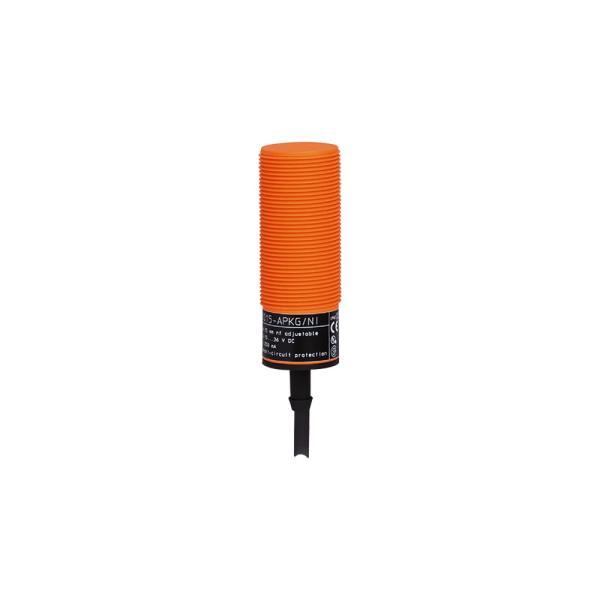

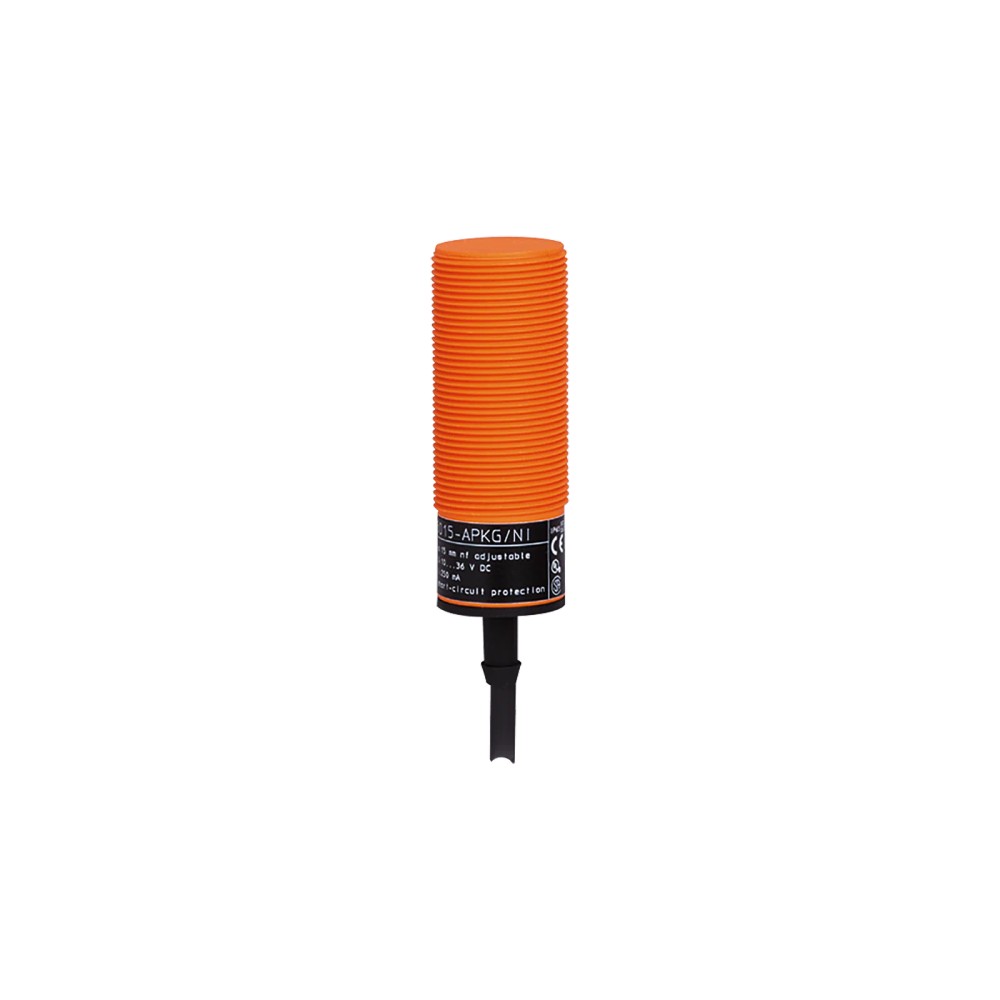

Sobre o Sensor Capacitivo IFM KI5006 - M30, PNP, 15mm, Cabo 6m
O sensor capacitivo KI5006 da ifm é projetado para detecção confiável de nível e posicionamento sem contato em automação industrial. Com carcaça M30, possui um alcance de detecção de 15 mm e é ideal para monitoramento de sólidos e líquidos não metálicos. O dispositivo conta com saída PNP normalmente aberta e vem equipado com cabo fixo de 6 metros para instalação direta.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | ifm electronic |
| SKU | KI5006 |
| Tecnologia | Capacitivo |
| Rosca | M30 x 1,5 |
| Saída | PNP (NA) |
| Alcance | 15 mm |
| Proteção | IP 65 |
| Comprimento | 81 mm |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Detecção de nível em tanques de plástico ou vidro através de paredes.
- Monitoramento de presença de materiais não metálicos (grãos, plásticos, líquidos).
- Aplicações que exigem imunidade a interferências de radiofrequência conduzida.
⚠ Considere outro se precisa de:
- Montagem embutida em superfícies metálicas sem observar a zona de livre detecção (devido à característica 'não embutido').
- Ambientes com temperaturas abaixo de -25 °C ou acima de 70 °C.
- Aplicação em substâncias onde o invólucro de PBT não tenha compatibilidade química testada.
APLICAÇÕES E USO
- Monitoramento de nível de enchimento em tanques de plástico, vidro ou cerâmica.
- Detecção de presença de grãos, pós ou granulados em silos.
- Posicionamento preciso em linhas de montagem de componentes não metálicos.
- Detecção de líquidos condutivos e não condutivos através de paredes de recipientes.
COMO ESCOLHER
Antes de comprar o Sensor Capacitivo IFM KI5006 - M30, PNP, 15mm, Cabo 6m, verifique estes pontos:
Quando escolher este sensor?
Selecione o KI5006 para detectar materiais não metálicos ou nível através de barreiras, onde a versatilidade de ajuste de 15mm é necessária.
Quando buscar outra alternativa?
Opte por um sensor indutivo caso necessite detectar exclusivamente metais com maior precisão e menor distância, ou se a montagem embutida for indispensável.
ESPECIFICAÇÕES TÉCNICAS
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 10...36 V DC | Faixa de alimentação permitida |
| Consumo de corrente | 13 mA (24V) | Corrente típica de operação |
| Proteção contra curto-circuito | Sim | Recurso de segurança ativa |
| Entradas/saídas | ||
|---|---|---|
| Saída de comutação | PNP | Tipo de sinal de saída |
| Função de saída | Normalmente aberto | Estado lógico do contato |
| Corrente de saída máx. | 250 mA | Capacidade de carga da saída |
| Faixa de medição | ||
|---|---|---|
| Alcance de detecção | 15 mm | Distância nominal de atuação |
| Distância de trabalho | 0...12,1 mm | Faixa segura de detecção |
| Ajustável | Sim | Possibilidade de calibração |
| Dados mecânicos e ambientais | ||
|---|---|---|

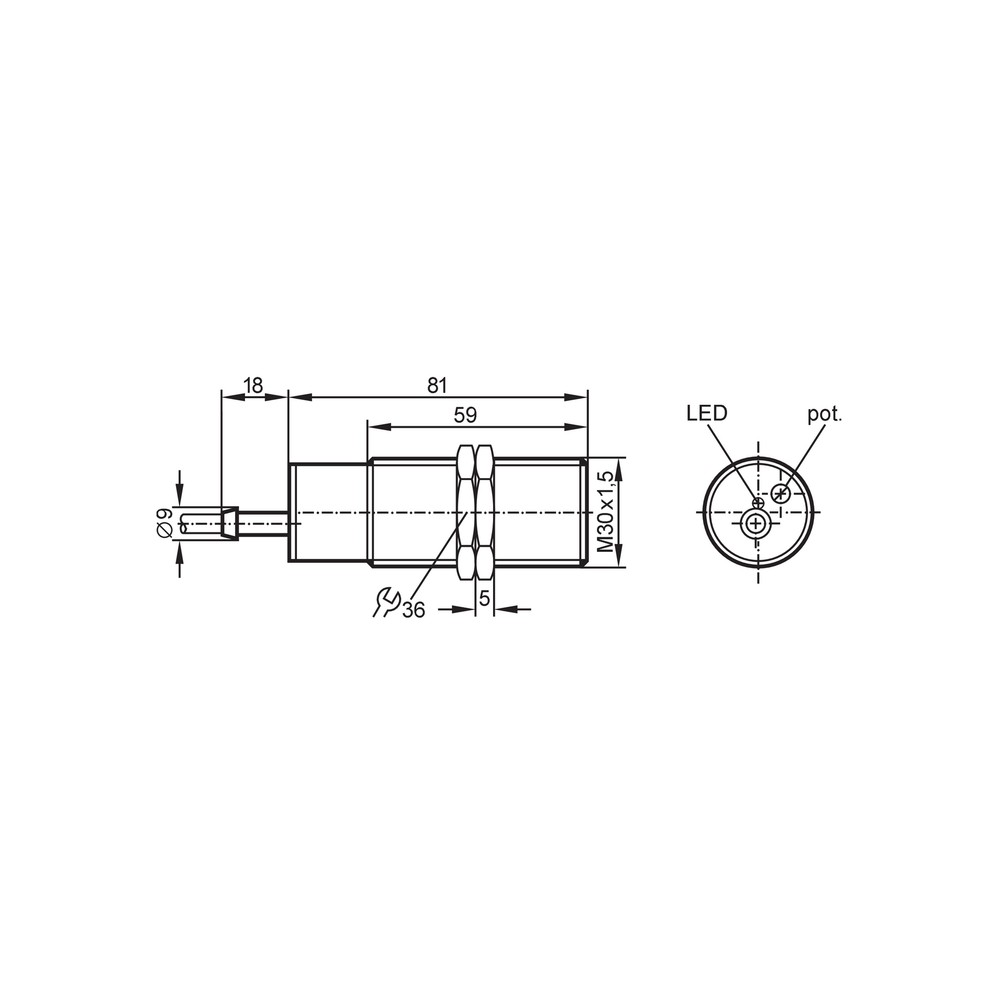

| Dimensões | M30 x 1,5 / L = 81 mm | Forma construtiva e rosca |
| Grau de proteção | IP 65 | Resistência a poeira e jatos de água |
| Temperatura ambiente | -25...70 °C | Limites operacionais térmicos |
COMPATIBILIDADE
Comunicação
• Sinal digital discreto (PNP)
Conexões
Elétrica
Cabo PVC de 6 metros, 3 fios
Processo
Rosca M30 x 1,5
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Detecção de nível de água em tanque plástico | ✓ | Sensor capacitivo possui alto fator de correção para água. |
| Montagem embutida em metal | ✗ | O modelo é 'não embutido', causando disparos falsos se instalado diretamente em metal. |
| Ambiente com névoa de óleo | ✓ | Grau de proteção IP65 é suficiente para ambientes industriais padrão. |
INSTALAÇÃO
Como instalar o Sensor Capacitivo IFM KI5006 - M30, PNP, 15mm, Cabo 6m
- Verifique se a tensão de alimentação está entre 10 e 36V DC.
- Rosqueie o sensor M30 no suporte, garantindo que não haja impacto na face ativa.
- Posicione o sensor respeitando a zona de livre detecção (não embutido).
- Conecte os fios do cabo conforme o esquema elétrico (Brown: +, Blue: -, Black: Saída).
- Ajuste a sensibilidade via potenciômetro para a aplicação desejada.
- Verifique o acendimento do LED amarelo na detecção do objeto.
ACESSÓRIOS
- 2 porcas de fixação
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Sensor não comuta (LED não acende). | Objeto fora do alcance ou material com baixo fator de correção. | Aproxime um objeto de teste (ex: chapa metálica ou mão) a menos de 10mm. |
| Sensor desliga ou opera de forma instável. | Curto-circuito ou sobrecarga na carga conectada. | Meça a corrente na carga e verifique se excede 250 mA. |
| Nenhum sinal no CLP. | Inversão de polaridade ou falta de alimentação. | Confira a tensão DC no cabo (10-36V) e polaridade (Brown/Blue). |
| Detecção fantasma ou constante. | Acúmulo de sujeira ou umidade na face sensora. | Limpe a face ativa e ajuste o potenciômetro de sensibilidade. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor capacitivo KI5006 e para que ele serve?
O KI5006 é um sensor capacitivo de proximidade da ifm electronic, projetado para detecção de nível e posicionamento sem contato físico, operando com tensão de 10-36 V DC e saída PNP.
O que vem na embalagem do sensor KI5006?
O produto acompanha duas porcas de fixação e possui um cabo integrado de 6 metros, sendo uma solução pronta para instalação rápida.
Para que tipo de aplicação este sensor NÃO é recomendado?
Este sensor não é indicado para detecção de metais se a aplicação exige precisão extrema de distância (indutivos são mais adequados) ou para imersão direta em líquidos corrosivos não compatíveis com o PBT.
Existem restrições de temperatura para o uso do KI5006?
Não utilize este sensor em áreas com temperatura superior a 70 °C ou inferior a -25 °C, pois essas condições excedem os limites operacionais especificados na folha de dados.
O sensor não está detectando o objeto, o que devo verificar?
Se o LED amarelo de status não acender na presença do objeto, verifique primeiro a integridade do cabo de 6 metros e a conexão elétrica (tensão de 10-36V DC).
O sensor está apresentando falhas intermitentes, qual a causa provável?
Verifique a carga na saída PNP. Se o sensor desliga intermitentemente, pode haver um curto-circuito ou sobrecarga na saída, acionando a proteção interna do dispositivo.
Devo escolher este capacitivo ou um sensor indutivo?
O KI5006, com montagem não embutida e 15 mm de alcance, é superior para detecção de nível através de paredes de tanques de plástico, enquanto sensores indutivos exigem contato com metal.
É possível ajustar a sensibilidade de detecção deste sensor?
Sim, a distância de comutação é ajustável, permitindo otimizar a detecção de diferentes materiais (vidro, água, PVC) conforme o fator de correção de cada um.
Quais cuidados devo tomar na instalação física?
A instalação deve ser feita utilizando as duas porcas de fixação incluídas, garantindo que o sensor fique firme na rosca M30, respeitando o espaço de montagem não embutido.
Qual a durabilidade esperada para este sensor?
A ifm electronic garante um MTTF (tempo médio até a falha) de 778 anos para este modelo, sendo um componente de alta confiabilidade para automação industrial.
GLOSSÁRIO TÉCNICO
Sensor Capacitivo
Dispositivo que detecta a presença de objetos (metálicos ou não) através de alterações no campo elétrico. (Ref.: Tipo de sensor: Capacitivo)
PNP
Tipo de saída de comutação que fornece tensão positiva (V+) à carga quando ativado. (Ref.: Saída de comutação: PNP)
Montagem não embutida
Configuração onde o sensor requer uma zona livre de materiais ao redor da face ativa para evitar detecções falsas. (Ref.: Tipo de montagem: Não embutido)
Histerese
Diferença entre o ponto de ativação e desativação, garantindo estabilidade no sinal. (Ref.: Histerese: 1...15 % de Sr)
MTTF
Mean Time To Failure ou Tempo Médio Até a Falha, indicando a confiabilidade do componente. (Ref.: MTTF: 778 anos)
