Sensor Capacitivo IFM KI5002

Pré-visualizar: KI5002 IFM - Sensor Capacitivo IFM Detecção de nível e objetos M30 PNP 15mm 2m

KI5002 IFM - Sensor Capacitivo IFM Detecção de nível e objetos M30 PNP 15mm 2m

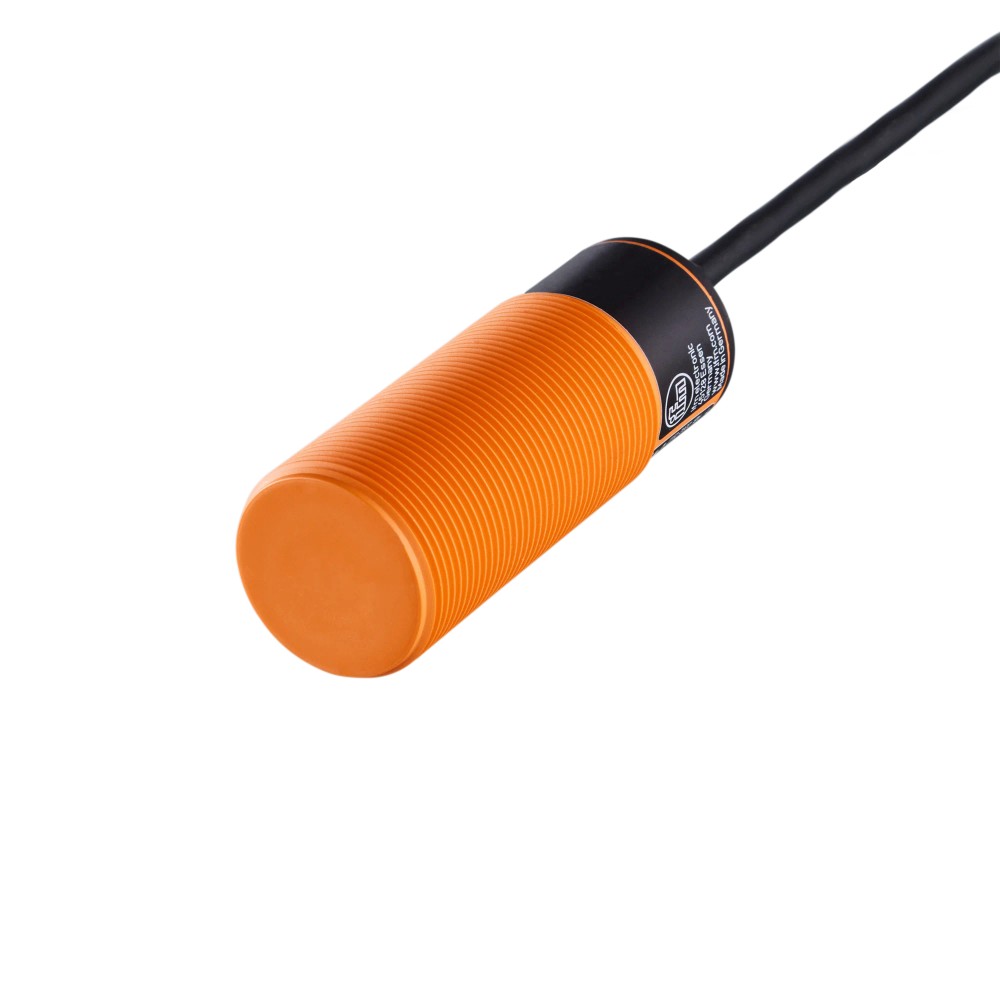

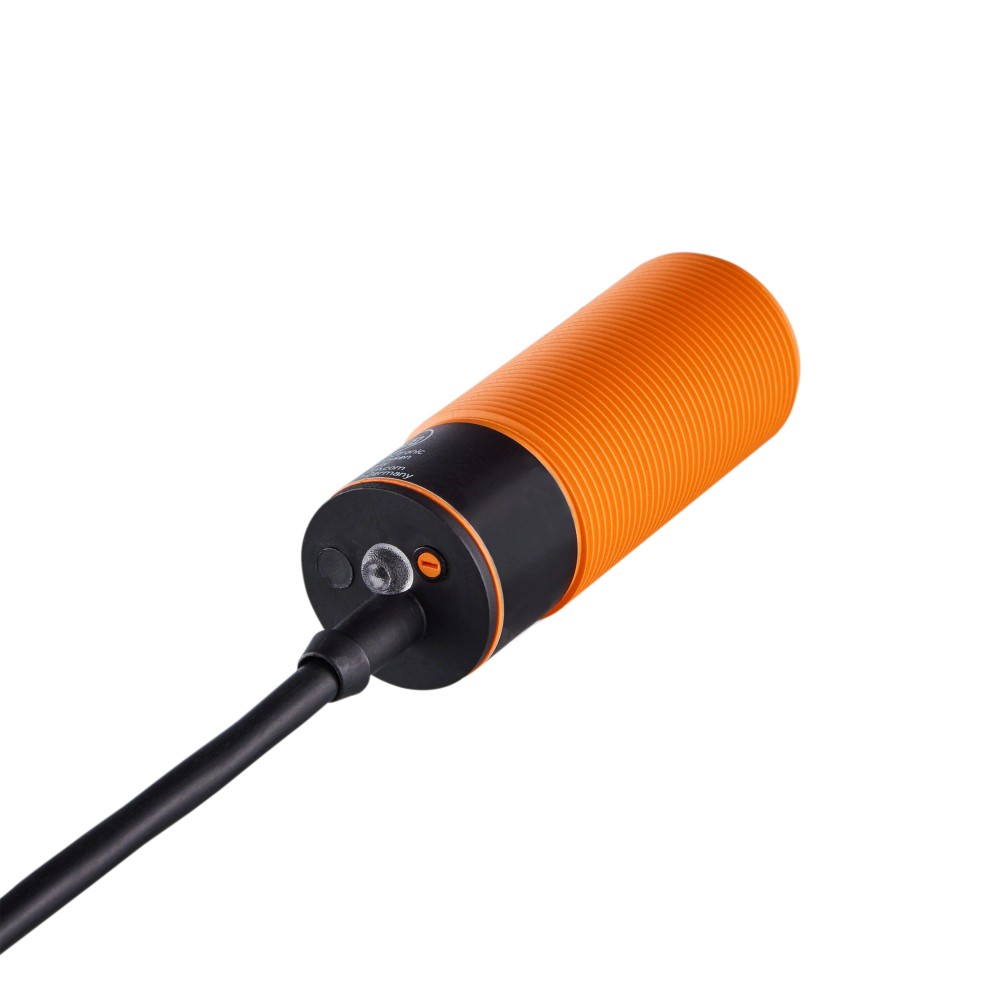

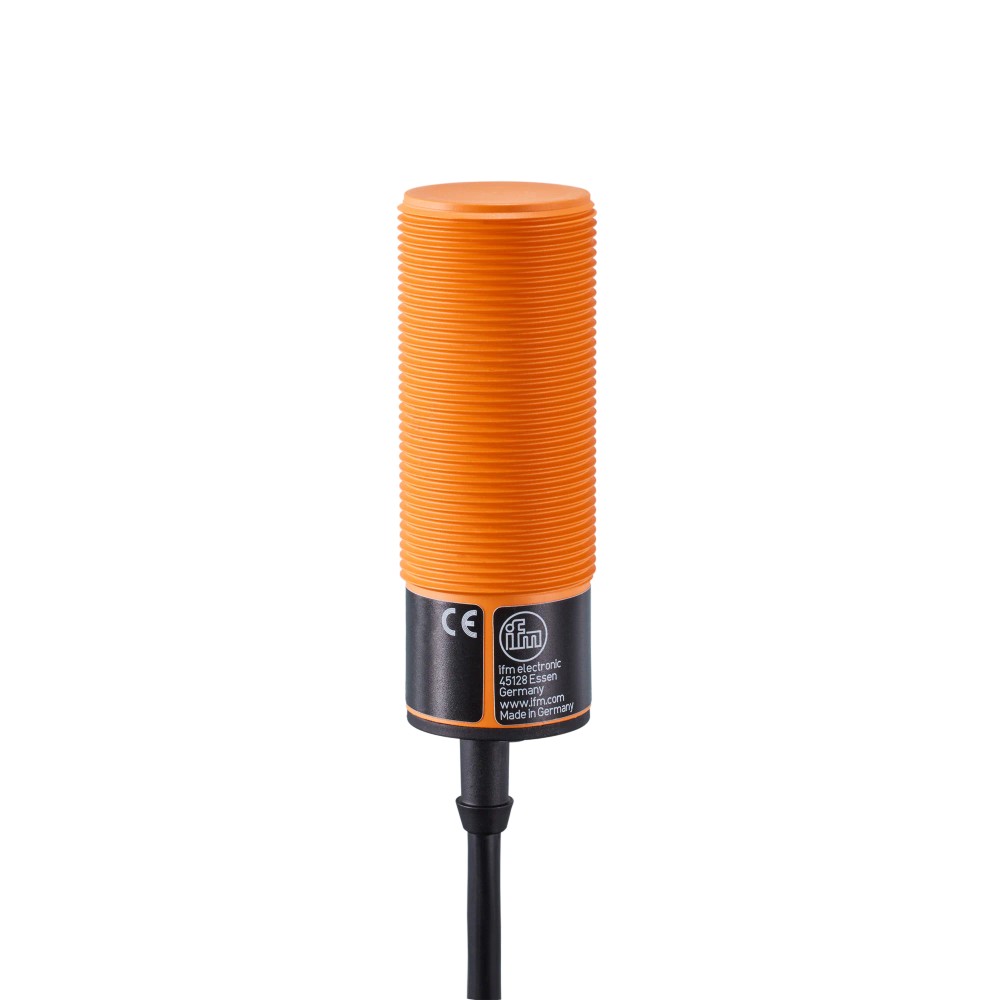

Imagem meramente ilustrativa

R$ 1.528,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI5002
EAN: 4021179147224
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KI5002 IFM - Sensor Capacitivo IFM Detecção de nível e objetos M30 PNP 15mm 2m"

Destaques do Produto

Tecnologia

Capacitiva

Saída

PNP normalmente aberta

Distância nominal de detecção

15 mm, montagem não embutida

Alimentação

10...36 V DC

Conexão

Cabo PVC de 2 m, 3 fios

Rosca de montagem

M30 x 1,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo IFM KI5002, M30 x 1,5, PNP normalmente aberto, alcance de detecção de 15 mm, cabo PVC de 2 m

O IFM KI5002 é um sensor capacitivo para detecção de nível e objetos. Possui saída PNP normalmente aberta, alcance nominal de detecção de 15 mm e instalação não embutida. Seu corpo roscado M30 x 1,5 e cabo de conexão PVC de 2 m permitem a montagem em aplicações compatíveis com essas características.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Saída e função	PNP, normalmente aberto
Alcance de detecção	15 mm; não embutido
Tensão de operação	10...36 V DC
Conexão elétrica	Cabo PVC de 2 m; 3 fios, 3 x 0,5 mm²
Rosca e comprimento	M30 x 1,5; L = 81 mm
Grau de proteção	IP 65
Temperatura ambiente	-25...70 °C
Frequência de comutação	40 Hz
Proteção elétrica	Proteção contra curto-circuito, sobrecarga e inversão de polaridade

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção capacitiva de nível ou presença de objetos em que sejam adequados alcance nominal de 15 mm, montagem não embutida e saída PNP normalmente aberta.
Instalações com alimentação DC entre 10 e 36 V e interface de entrada compatível com saída PNP de até 250 mA.
Montagem mecânica compatível com rosca M30 x 1,5, respeitando o método não embutido.

⚠ Considere outro se precisa de:

Não selecione para uma entrada que exija saída NPN ou normalmente fechada: a ficha especifica PNP normalmente aberta.
Não selecione para alimentação fora da faixa de 10...36 V DC.
Não use em condição ambiental fora de -25...70 °C ou em instalação que exija grau de proteção superior ao IP 65.
Não presuma montagem embutida: a ficha especifica montagem não embutida.

APLICAÇÕES E USO

Uso indicado no anúncio: detecção capacitiva de nível e de objetos, quando a distância nominal de 15 mm e a montagem não embutida atendem ao arranjo mecânico e ao material detectado.
Possibilidade de aplicação: detecção de materiais como água, vidro, cerâmica ou PVC; a ficha informa fatores de correção diferentes para esses materiais, portanto o alcance efetivo deve ser validado na instalação.
A operação requer alimentação DC dentro da faixa de 10...36 V, temperatura ambiente entre -25 e 70 °C e consideração do grau IP 65. Não há evidência na ficha fornecida para afirmar compatibilidade com um processo, material ou protocolo específico além dos dados apresentados.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo IFM KI5002, M30 x 1,5, PNP normalmente aberto, alcance de detecção de 15 mm, cabo PVC de 2 m, verifique estes pontos:

Escolha o KI5002 quando

A aplicação exigir detecção capacitiva com saída PNP normalmente aberta, alimentação de 10...36 V DC, alcance nominal de 15 mm e montagem não embutida em rosca M30 x 1,5.

Avalie outra configuração quando

O circuito exigir saída NPN, contato normalmente fechado, alimentação fora da faixa especificada ou instalação embutida. Compare esses requisitos com a ficha técnica do modelo alternativo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	KI5002	Código do produto IFM.
Tipo de sensor	Capacitivo	Tecnologia indicada para detecção de nível e objetos no nome do anúncio.
Categoria	Sensor capacitivo	Classificação do produto.
GTIN	4021179147224	Identificador comercial informado.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...36 V DC	Faixa de tensão de operação.
Consumo de corrente	13 mA (a 24 V)	Valor informado para alimentação de 24 V.
Categoria de isolação	Classe de proteção II	Classificação indicada na ficha.
Proteção contra curto-circuito	Sim	Proteção declarada para a saída.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Certificação EMC	EN 60947-5-2	Norma indicada nos dados do produto.
Imunidade a alta frequência	Sim; elevada imunidade na AF conduzida	Característica declarada na ficha.

Saída e comutação
Saída de comutação	PNP	Tipo elétrico da saída.
Função de saída	Normalmente aberta	Estado funcional especificado.
Número de fios	3	Configuração indicada para a ligação elétrica.
Conexão elétrica	Cabo PVC de 2 m; 3 x 0,5 mm²	Tipo, comprimento e seção dos condutores informados.
Corrente máxima de comutação	250 mA	Limite máximo especificado para a corrente de comutação.
Queda de tensão máxima	2,5 V	Valor máximo informado.
Frequência de comutação	40 Hz	Frequência de comutação especificada.
Indicador de status	1 LED amarelo	Indica o status de chaveamento conforme a ficha.

Detecção e ajuste
Alcance de detecção nominal	15 mm	Distância nominal informada para montagem não embutida.
Distância real de comutação Sr	15 ± 10 % mm	Valor real e tolerância especificados.
Distância de trabalho	0...12,1 mm	Faixa de trabalho informada na ficha.
Ajuste da distância de comutação	Sim	A distância de comutação é ajustável.
Configuração de fábrica da distância de comutação	15 mm	Ajuste de fábrica informado.
Histerese	1...15 % de Sr	Faixa de histerese referenciada à distância real de comutação Sr.
Variação no ponto de comutação	-15...15 % de Sr	Faixa declarada em relação a Sr.
Fator de correção	Vidro: 0,4; água: 1; cerâmica: 0,2; PVC: 0,2	Fatores informados por material; considere-os ao avaliar a distância de detecção.

Condições ambientais e desempenho
Temperatura ambiente	-25...70 °C	Faixa de temperatura especificada.
Grau de proteção	IP 65	Grau de proteção declarado; confirme adequação às condições de instalação.
MTTF	778 anos	Valor informado na ficha; não equivale a período de garantia.

Dados mecânicos
Dimensões	M30 x 1,5; comprimento L = 81 mm	Rosca e comprimento do sensor.
Método de montagem	Não embutido	Requisito de montagem especificado.
Material do invólucro com potenciômetro	PBT	Material informado para o invólucro.
Material da porca	PA	Material informado para a porca.
Material das tampas	TPE-E	Material informado para as tampas.
Peso	193,5 g	Peso indicado nos atributos do catálogo.

COMPATIBILIDADE

Comunicação

• Saída de comutação discreta PNP, normalmente aberta. Não há protocolo de comunicação industrial indicado na ficha.

Conexões

Elétrica Cabo PVC de 2 m, 3 fios (3 x 0,5 mm²); alimentação de 10...36 V DC. Saída PNP normalmente aberta, corrente de comutação máxima de 250 mA. A compatibilidade depende de a entrada do equipamento conectado aceitar sinal PNP e dos limites elétricos especificados.

Processo Conexão mecânica roscada M30 x 1,5; comprimento de 81 mm. Método de montagem especificado: não embutido. A conexão de processo é mecânica; não implica compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sinal PNP e alimentação entre 10 e 36 V DC	✓	Corresponde ao tipo de saída e à faixa de alimentação especificados; respeite a corrente máxima de comutação de 250 mA.
Entrada que requer saída NPN ou normalmente fechada	✗	O KI5002 tem saída PNP normalmente aberta.
Montagem com rosca M30 x 1,5, em configuração não embutida	✓	A rosca e o método de montagem correspondem aos dados mecânicos informados.
Alimentação fora de 10...36 V DC	✗	A tensão fica fora da faixa de operação especificada.
Aplicação acima de 40 Hz de comutação	✗	A frequência de comutação especificada é 40 Hz; a ficha não confirma operação acima desse valor.
Aplicação em ambiente entre -25 e 70 °C, com requisitos de proteção compatíveis com IP 65	✓	As condições correspondem aos limites ambientais e ao grau de proteção informados; avalie também a exposição real da instalação.

INSTALAÇÃO

Como instalar o Sensor capacitivo IFM KI5002, M30 x 1,5, PNP normalmente aberto, alcance de detecção de 15 mm, cabo PVC de 2 m

Confirme que o local de montagem aceita rosca M30 x 1,5 e o comprimento de 81 mm, considerando a configuração não embutida.
Verifique que a aplicação exige sensor capacitivo e que o objeto ou nível a detectar está dentro das condições de alcance aplicáveis ao material.
Confira a tensão de alimentação: deve estar entre 10 e 36 V DC.
Conecte os três fios do cabo conforme o diagrama oficial do fabricante e a identificação dos condutores; não deduza cores ou pinagem sem consultar o documento.
Integre a saída PNP normalmente aberta a uma entrada compatível e assegure que a corrente de comutação não exceda 250 mA.
Após a montagem e ligação, verifique o chaveamento no ponto de detecção e observe o LED amarelo de status.

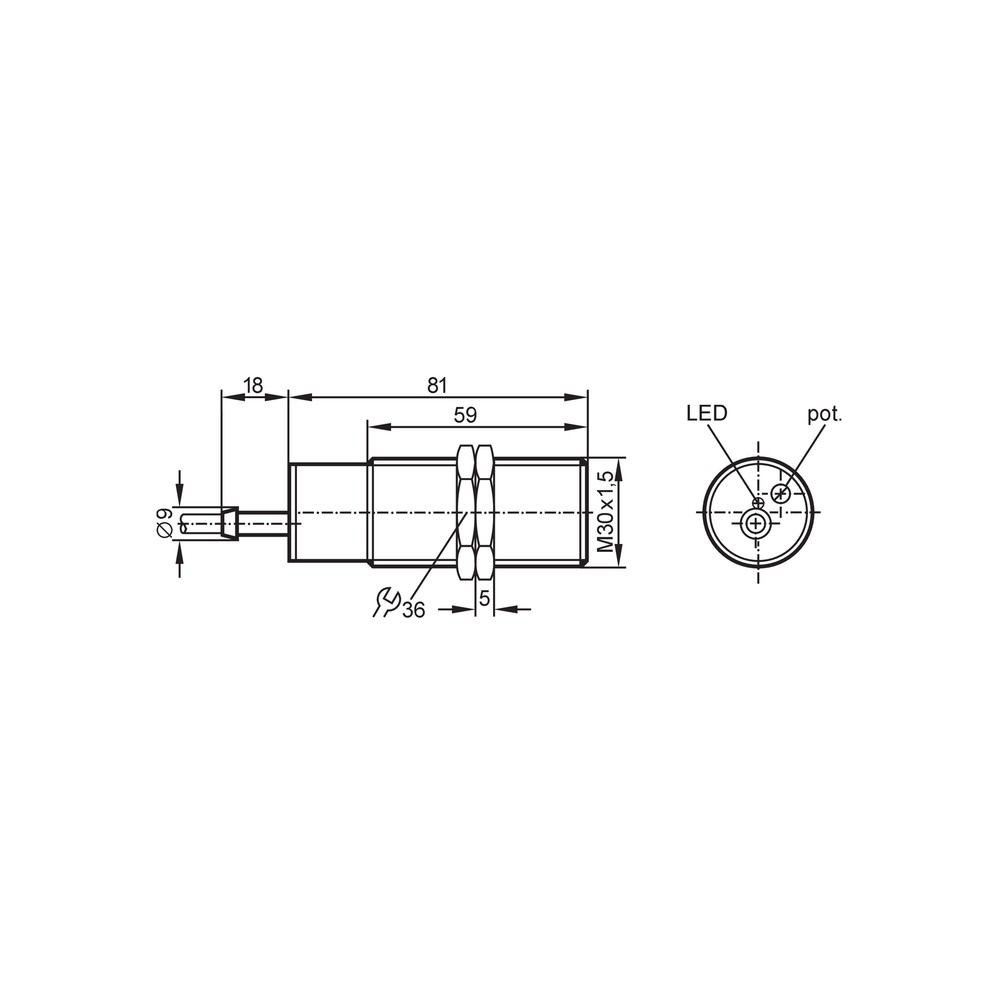

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o objeto.	Alimentação ausente ou fora de 10...36 V DC, ligação incorreta ou distância efetiva afetada pelo material detectado.	Meça a tensão nos terminais de alimentação, confira o esquema oficial de ligação e compare a distância de trabalho e o fator de correção do material com a montagem.
A entrada do controlador não reconhece a saída.	Entrada não compatível com PNP normalmente aberta ou ligação dos três fios incorreta.	Confirme o tipo de entrada do controlador e revise a ligação conforme o datasheet, sem assumir compatibilidade com entrada NPN.
O sensor comuta em uma distância diferente da esperada.	Material detectado, ajuste da distância de comutação ou montagem não embutida podem influenciar a detecção.	Confira o ajuste do sensor, a posição de montagem e os fatores de correção indicados para o material; valide o ponto de comutação na aplicação.
A saída deixa de funcionar durante a operação.	Corrente de carga acima do máximo de 250 mA, curto-circuito ou tensão fora da faixa de operação.	Desenergize o circuito e verifique a carga, a presença de curto-circuito e a tensão de alimentação antes de religar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM KI5002 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KI5002 e para que serve?

É um sensor capacitivo destinado à detecção de nível e objetos. Sua saída é PNP normalmente aberta.

Qual é o alcance e como ele deve ser montado?

O alcance nominal é de 15 mm e o método de montagem especificado é não embutido. A distância efetiva pode variar conforme o material detectado.

O KI5002 funciona com entrada NPN ou normalmente fechada?

Não, a ficha especifica saída PNP normalmente aberta. Confirme que a entrada do equipamento conectado aceita sinal PNP.

Posso usar o sensor com alimentação de 24 V DC?

Sim, 24 V DC está dentro da faixa de operação de 10...36 V DC. Verifique também os limites de corrente da carga.

Este modelo serve para montagem embutida?

A ficha especifica montagem não embutida. Para montagem embutida, procure uma versão cuja ficha técnica autorize esse método.

Ele é adequado para qualquer material na distância de 15 mm?

Não se deve presumir o mesmo alcance para todos os materiais. A ficha apresenta fatores de correção para vidro, água, cerâmica e PVC, que devem ser considerados na aplicação.

O que verificar se o sensor não detecta o objeto?

Antes de substituir, verifique a tensão de alimentação, a ligação, o ajuste e a distância de trabalho. Considere também o fator de correção correspondente ao material.

O que pode causar uma leitura intermitente na entrada do controlador?

Uma entrada incompatível com PNP, ligação incorreta ou carga acima do limite de comutação pode impedir o funcionamento esperado. Confira o tipo de entrada e os limites elétricos do circuito.

O produto acompanha cabo ou acessórios de montagem?

O sensor possui cabo PVC de 2 m e a ficha informa 2 porcas de fixação incluídas. Não há indicação de outros acessórios incluídos.

Como escolher entre o KI5002 e outro sensor capacitivo?

Escolha o KI5002 quando forem adequados saída PNP normalmente aberta, alcance nominal de 15 mm, montagem não embutida e alimentação de 10...36 V DC. Se a aplicação exigir outro tipo de saída ou montagem, compare a ficha técnica da alternativa.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza o princípio capacitivo para detectar presença ou nível, conforme a aplicação.

PNP

Tipo de saída de comutação especificado para o sensor; requer entrada compatível no equipamento conectado.

Normalmente aberto

Função de saída indicada para o estado de comutação do sensor.

Símbolo usado na ficha para a distância real de comutação, relacionada às faixas de histerese e variação do ponto de comutação.

IP 65

Grau de proteção indicado para o invólucro; a adequação depende das condições reais de instalação.
