KI5001 IFM - Sensor Capacitivo IFM Detecção de nível M30 PNP NC 15mm

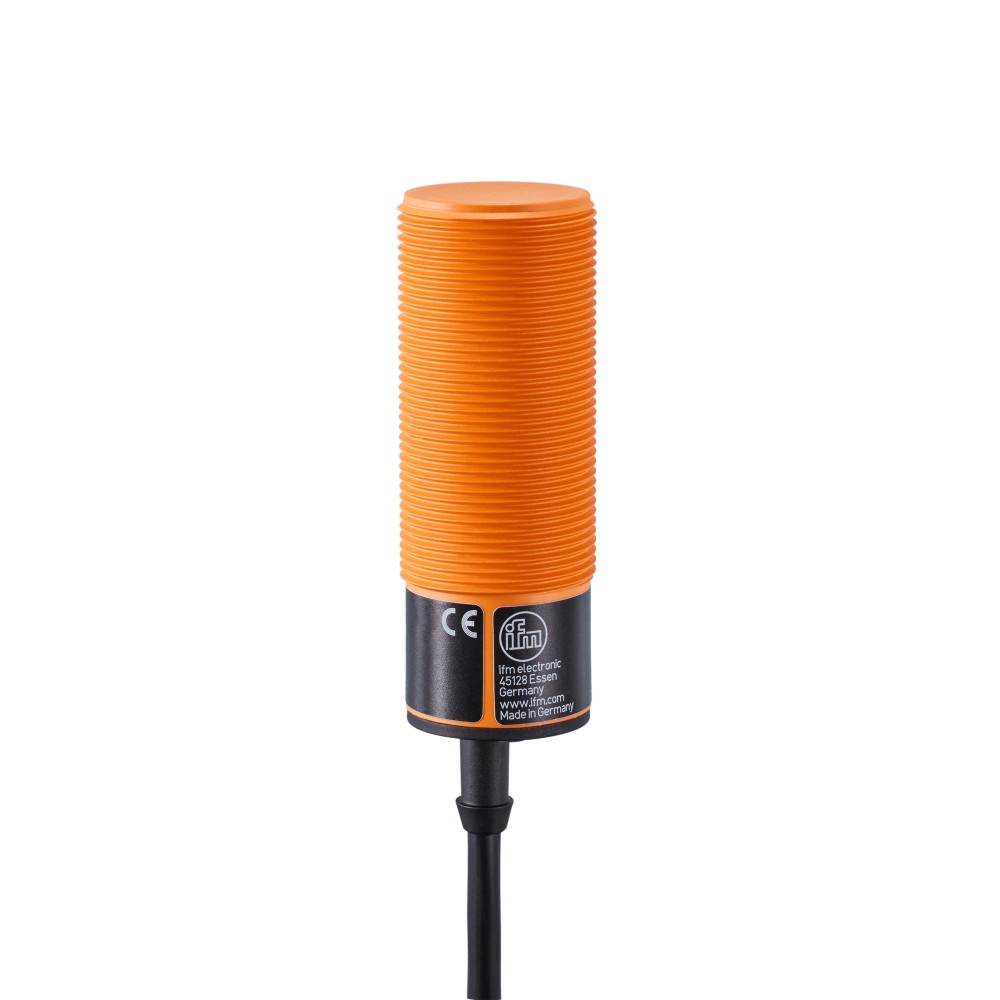

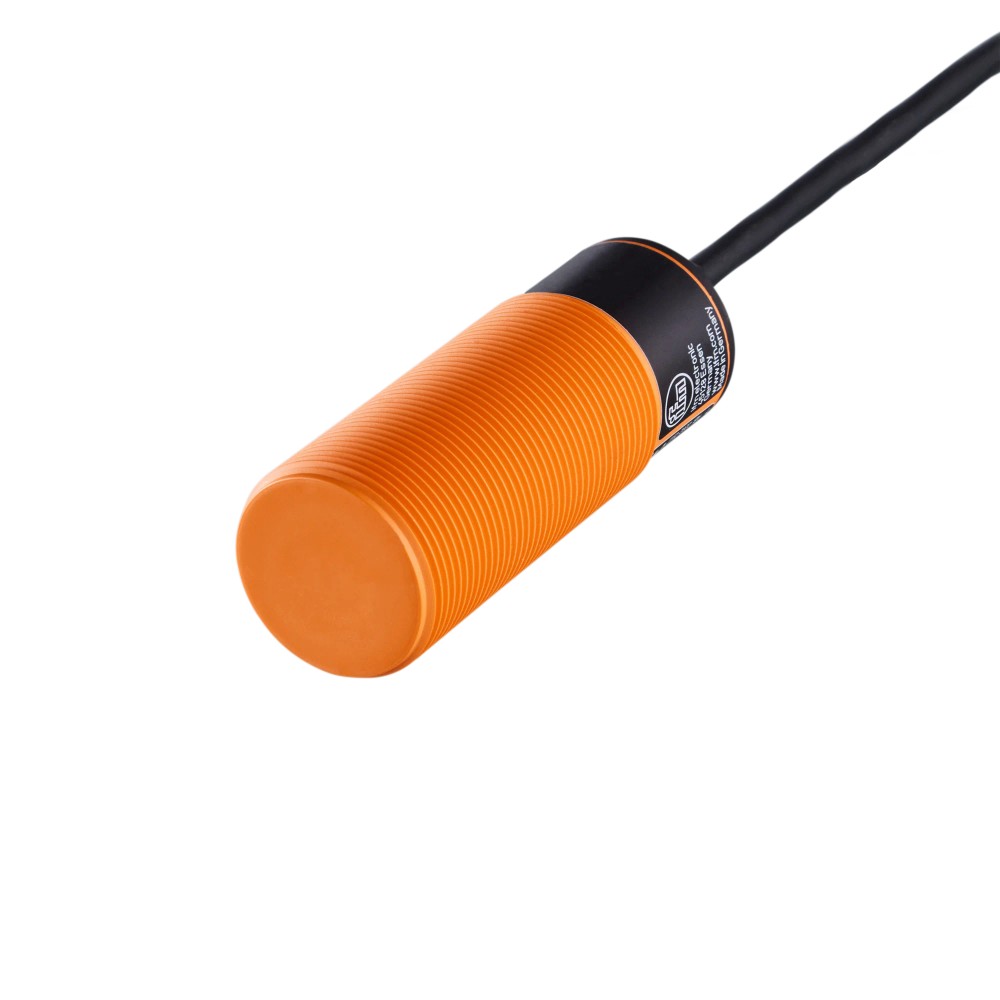

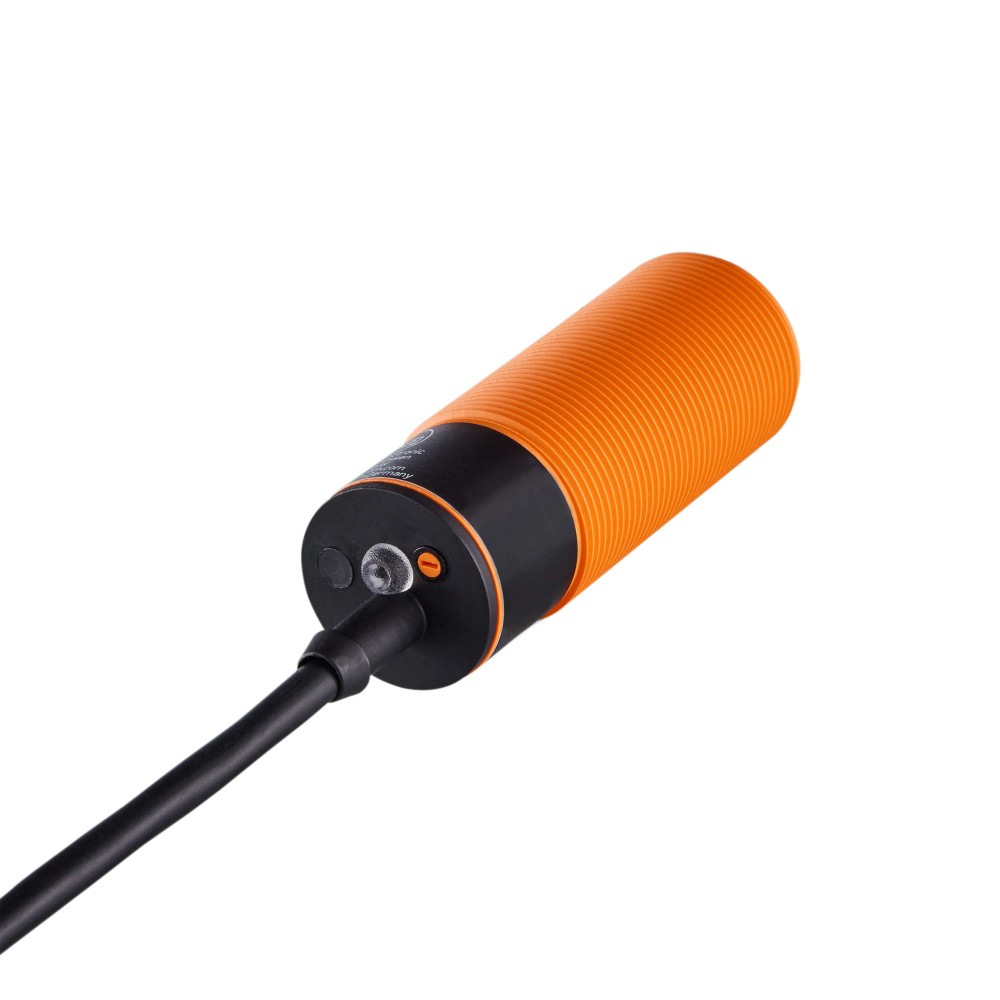

Imagem meramente ilustrativa

R$ 1.601,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI5001
EAN: 4021179147217
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KI5001 IFM - Sensor Capacitivo IFM Detecção de nível M30 PNP NC 15mm"

Destaques do Produto

Tecnologia

Capacitiva

Saída

PNP, normalmente fechada (NC)

Alcance nominal

15 mm, não embutido

Alimentação

10...36 V DC

Conexão

Cabo PVC de 2 m; 3 fios

Montagem

Rosca M30 x 1,5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo IFM KI5001, M30 x 1,5, PNP normalmente fechado, alcance de detecção de 15 mm

O IFM KI5001 é um sensor capacitivo para detecção de presença ou nível, com montagem não embutida e saída PNP normalmente fechada. Possui alcance nominal de detecção de 15 mm, conexão por cabo PVC de 2 m e invólucro roscado M30 x 1,5. Opera com alimentação de 10 a 36 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Alcance nominal de detecção	15 mm; montagem não embutida
Saída e função	PNP, normalmente fechada (NC)
Alimentação	10...36 V DC
Conexão elétrica	Cabo PVC de 2 m, 3 fios
Conexão mecânica	Rosca M30 x 1,5; comprimento de 81 mm
Grau de proteção	IP 65
Temperatura ambiente	-25...70 °C
Frequência de comutação	40 Hz
Corrente máxima contínua da saída	250 mA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de presença ou nível em instalações que aceitem sensor não embutido M30 x 1,5 e saída PNP normalmente fechada.
Circuitos de controle DC compatíveis com alimentação de 10...36 V e corrente contínua de saída de até 250 mA, observadas as especificações da carga.
Instalações em ambiente dentro da faixa de -25...70 °C e que atendam às condições de proteção IP 65.

⚠ Considere outro se precisa de:

Aplicações que exijam saída normalmente aberta, NPN, sinal analógico ou comunicação digital: essas configurações não correspondem às especificações informadas para o KI5001.
Montagem embutida: o modelo é especificado para montagem não embutida.
Aplicações que exijam alcance nominal superior a 15 mm ou frequência de comutação acima de 40 Hz.

APLICAÇÕES E USO

Aplicação explicitamente indicada pelo conjunto de dados: detecção capacitiva de nível, conforme o nome do anúncio. Para essa utilização, confirme o material detectado, a distância de trabalho e os fatores de correção informados na ficha.
Possibilidade de uso inferida: detecção de presença de materiais em instalações industriais, desde que a montagem seja não embutida, a distância esteja dentro dos limites especificados e o circuito aceite saída PNP NC. Validar o material e as condições reais com o datasheet.
Operação em ambiente entre -25 e 70 °C e em instalação compatível com IP 65. A ficha não define compatibilidade química, uso submerso ou condições específicas de processo; consultar o fabricante para esses requisitos.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo IFM KI5001, M30 x 1,5, PNP normalmente fechado, alcance de detecção de 15 mm, verifique estes pontos:

Escolha o KI5001 quando

A instalação exigir detecção capacitiva não embutida, rosca M30 x 1,5, saída PNP NC, alimentação de 10...36 V DC e alcance nominal de 15 mm.

Avalie outra configuração quando

O circuito exigir saída NO, NPN ou analógica, montagem embutida, alcance diferente ou frequência superior a 40 Hz. Confirme a configuração requerida no circuito e compare com a ficha técnica do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo	Tecnologia especificada para detecção capacitiva.
Marca e modelo	IFM KI5001	Identificação do produto.
SKU / Part number	KI5001	Código de identificação do modelo.
GTIN	4021179147217	Identificador comercial informado.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	13 mA (a 24 V)	Valor de consumo indicado para a condição de 24 V.
Classe de proteção	II	Classificação elétrica indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção especificado.
Proteção contra curto-circuitos	Sim	Recurso de proteção especificado.
Proteção contra sobrecarga	Sim	Recurso de proteção especificado.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.

Saída e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente fechada (NC)	Estado funcional da saída informado para o modelo.
Corrente máxima contínua da saída DC	250 mA	Limite máximo contínuo especificado para a saída.
Frequência de comutação DC	40 Hz	Frequência máxima de comutação informada.
Display de estado	1 LED amarelo	Indicação visual do status de chaveamento.

Detecção e desvios
Alcance de detecção	15 mm	Alcance nominal especificado; montagem não embutida.
Distância real de comutação Sr	15 ± 10 % mm	Valor e tolerância informados para a distância real de comutação.
Distância de trabalho	0...12,1 mm	Faixa de trabalho especificada.
Configuração de fábrica da distância de comutação	15 mm	Ajuste de fábrica informado.
Distância de comutação ajustável	Sim	Ajustabilidade especificada para o ponto de comutação.
Histerese	1...15 % de Sr	Faixa de histerese referenciada à distância real de comutação.
Variação no ponto de comutação	-15...15 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Vidro: 0,4; água: 1; cerâmica: 0,2; PVC: 0,2	Fatores informados para os materiais listados; considerar na aplicação.

Conexões elétricas
Tipo de conexão	Cabo PVC de 2 m	Conexão elétrica fornecida no sensor.
Configuração do cabo	3 x 0,5 mm²	Quantidade de condutores e seção informadas.
Cores dos fios	BN marrom, BU azul, BK preto	Identificação dos condutores fornecida na ficha.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Faixa operacional especificada.
Grau de proteção	IP 65	Grau de proteção indicado para o invólucro; não implica adequação a condições além das previstas pelo fabricante.
EMC	EN 60947-5-2	Referência de compatibilidade eletromagnética informada.
Imunidade a interferência de frequência de rádio conduzida	Sim; elevada imunidade na AF conduzida	Característica declarada na ficha do produto.
MTTF	778 anos	Valor de MTTF declarado na ficha; não representa garantia de vida útil.

Dados mecânicos
Designação da rosca	M30 x 1,5	Dimensão mecânica de montagem.
Dimensões	M30 x 1,5 / L = 81 mm	Forma construtiva roscada e comprimento total informado.
Tipo de montagem	Não embutido	Condição de instalação especificada.
Materiais	Invólucro com potenciômetro: PBT; porca: PA; tampas: TPE-E	Materiais indicados para os componentes listados.
Peso	195 g	Massa informada no conjunto de dados técnicos.
Porcas de fixação	2 unidades	Acessórios indicados como incluídos.

Dados comerciais
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; a saída informada é de chaveamento PNP.

Conexões

Elétrica Cabo PVC de 2 m, 3 x 0,5 mm² e três fios: BN marrom, BU azul e BK preto. Alimentação de 10...36 V DC; saída PNP normalmente fechada, corrente máxima contínua de 250 mA. Verifique a compatibilidade elétrica com a entrada do controlador e com a carga.

Processo Conexão mecânica por rosca M30 x 1,5; montagem não embutida. Não há conexão de processo fluida especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com saída PNP normalmente fechada	✓	A função de saída informada é PNP NC; confirme a lógica elétrica e a carga no circuito.
Alimentação DC dentro da faixa de 10...36 V	✓	A faixa de tensão de operação especificada é 10...36 V DC.
Montagem não embutida em suporte roscado M30 x 1,5	✓	A rosca M30 x 1,5 e a montagem não embutida estão especificadas.
Entrada que exija saída NPN, normalmente aberta ou analógica	✗	A saída deste modelo é PNP normalmente fechada; as demais funções não estão especificadas.
Instalação que exija montagem embutida	✗	O KI5001 é especificado para montagem não embutida.
Carga com corrente contínua superior a 250 mA	✗	A corrente máxima contínua especificada para a saída é 250 mA.

INSTALAÇÃO

Como instalar o Sensor capacitivo IFM KI5001, M30 x 1,5, PNP normalmente fechado, alcance de detecção de 15 mm

Confirme que a rosca de montagem disponível é M30 x 1,5 e que a instalação admite montagem não embutida.
Verifique no desenho dimensional o comprimento de 81 mm e o espaço necessário para o sensor.
Desligue a alimentação do circuito antes de realizar a conexão elétrica.
Identifique os condutores do cabo: BN marrom, BU azul e BK preto; consulte o datasheet para confirmar o diagrama de ligação antes de energizar.
Confira se a tensão está entre 10 e 36 V DC e se a entrada ou carga é compatível com saída PNP NC e corrente máxima contínua de 250 mA.
Após instalar, energize o circuito e verifique a indicação do LED amarelo e o chaveamento na condição real de detecção.

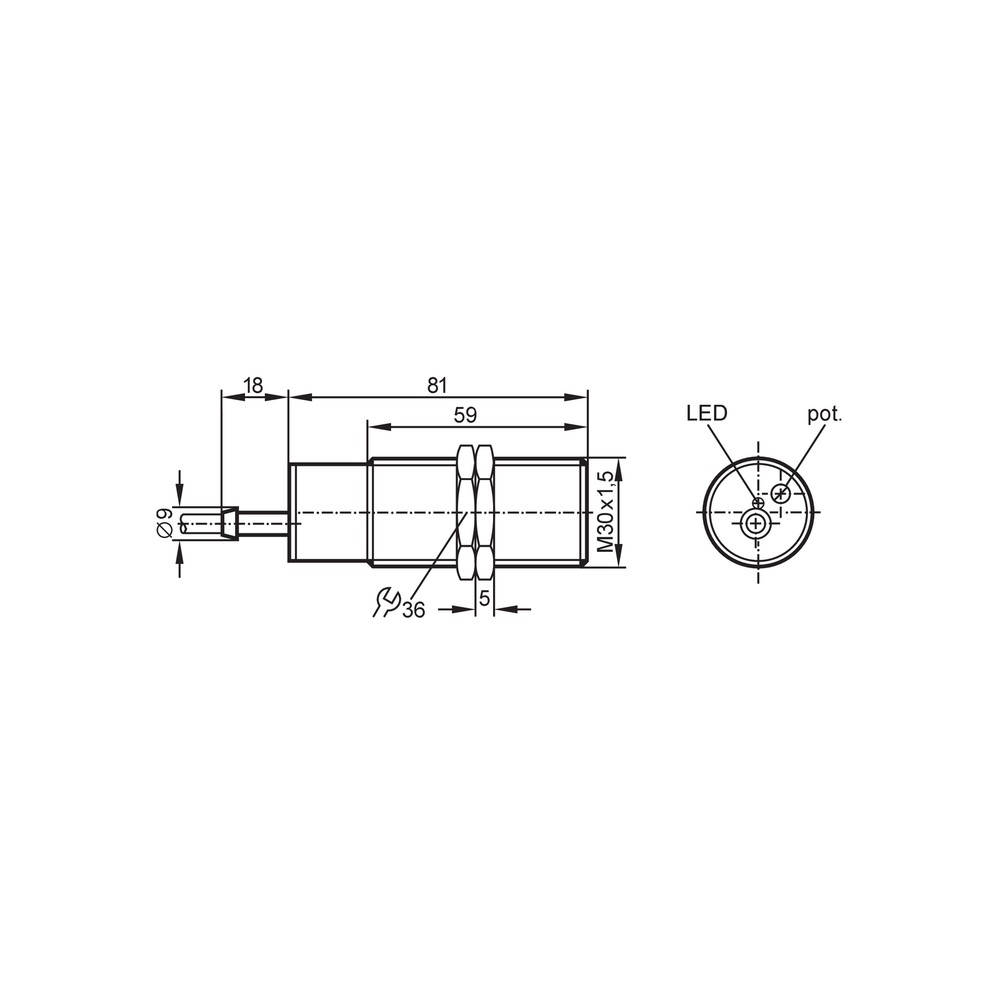

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa, ligação incorreta ou alvo fora da distância de trabalho; também pode haver incompatibilidade entre a lógica PNP NC e a entrada conectada.	Meça a alimentação nos terminais, confira os fios e a configuração da entrada e teste a detecção dentro da distância de trabalho especificada.
O controlador indica estado oposto ao esperado.	A função de saída normalmente fechada pode não corresponder à lógica de controle esperada.	Confirme no esquema do circuito que a entrada aceita sinal PNP NC e compare o estado da saída com e sem alvo.
Detecção instável entre materiais ou condições de montagem diferentes.	A resposta capacitiva pode variar conforme o material e o fator de correção indicado para ele.	Identifique o material, consulte os fatores de correção da ficha e verifique a distância de trabalho na instalação real.
O sensor ou a entrada apresenta interrupções durante a operação.	Possível curto-circuito, sobrecarga ou carga acima do limite de corrente da saída.	Desenergize o circuito, inspecione a fiação e meça a corrente da carga; confirme que não excede 250 mA contínuos.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM KI5001 (português) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KI5001 e para que serve?

É um sensor capacitivo destinado à detecção de presença ou nível. O modelo tem saída PNP normalmente fechada e montagem não embutida.

Com quais controladores elétricos ele pode ser conectado?

Pode ser ligado a circuitos DC que aceitem saída PNP normalmente fechada, alimentação de 10...36 V e a corrente de carga especificada. Confirme a lógica da entrada e o diagrama de ligação do datasheet.

O que acompanha o sensor?

A ficha informa duas porcas de fixação e uma peça por embalagem. A conexão elétrica é feita por cabo PVC de 2 m integrado ao sensor.

Ele serve para uma entrada que exige saída NPN ou normalmente aberta?

Não, a saída especificada para o KI5001 é PNP normalmente fechada. Para entradas NPN ou normalmente abertas, selecione uma versão com a função elétrica exigida.

Posso instalar este sensor embutido em uma superfície metálica?

A ficha especifica montagem não embutida, portanto essa configuração não corresponde ao modelo. Consulte o fabricante para selecionar um sensor adequado à montagem requerida.

O sensor parou de chavear; o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação, a identificação dos fios e se o controlador aceita uma saída PNP NC. Confira também se o alvo está dentro da distância de trabalho e se a carga respeita o limite de corrente.

A detecção fica diferente quando troco o material do alvo; qual pode ser a causa?

O fator de correção depende do material e pode alterar a resposta de detecção. Consulte os fatores de correção da ficha para vidro, água, cerâmica e PVC e teste a distância na condição real.

É melhor comprar o KI5001 ou um sensor de outra tecnologia?

Escolha o KI5001 se a aplicação requer detecção capacitiva, montagem não embutida e saída PNP NC. Se o circuito exigir outra lógica de saída ou a instalação exigir montagem embutida, compare com uma versão que atenda a esses requisitos.

Como faço a ligação dos três fios?

O cabo tem três condutores identificados como BN marrom, BU azul e BK preto. Consulte o diagrama do datasheet antes de conectar, mantendo a alimentação desligada durante a instalação.

Preciso manter ou ajustar o ponto de comutação?

A ficha indica distância de comutação ajustável e ajuste de fábrica de 15 mm. Para o procedimento e os cuidados de ajuste, siga as instruções do datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza detecção capacitiva para identificar a presença de um alvo dentro das condições de aplicação especificadas. (Ref.: Tipo de produto — sensor capacitivo)

PNP

Tipo de saída de comutação especificado para o sensor, cuja compatibilidade deve ser conferida com a entrada do circuito. (Ref.: Função elétrica — PNP)

Normalmente fechado (NC)

Função de saída indicada como normalmente fechada; a lógica deve ser considerada na configuração do controlador. (Ref.: Função de saída — normalmente fechado)

Montagem não embutida

Configuração de montagem especificada para o KI5001, diferente de uma instalação embutida. (Ref.: Tipo de montagem — não embutido)

Histerese

Diferença entre os pontos de comutação e de retorno, expressa na ficha como percentual de Sr. (Ref.: Histerese — 1...15 % de Sr)
