Sensor Capacitivo IFM KI0207 M30

Pré-visualizar: KI0207 IFM - Sensor Capacitivo IFM Detecção de Nível M30 3-15mm AC/DC

KI0207 IFM - Sensor Capacitivo IFM Detecção de Nível M30 3-15mm AC/DC

Imagem meramente ilustrativa

R$ 2.764,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI0207
EAN: 4021179147149
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M30 x...mais

Fechar menu

Saiba mais sobre: "KI0207 IFM - Sensor Capacitivo IFM Detecção de Nível M30 3-15mm AC/DC"

Destaques do Produto

Tipo de Rosca

M30 x 1,5

Configuração de Saída

Normalmente fechado

Alcance de Detecção

3...15 mm

Tipo de Conexão

Cabo 0,1m / 1/2 polegada

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Capacitivo IFM KI0207 Detecção de Nível M30 3-15mm AC/DC

O sensor capacitivo IFM KI0207 é um componente industrial robusto projetado para a detecção de nível e monitoramento de posição. Possui carcaça rosqueada M30, alcance ajustável de 3 a 15 mm e saída normalmente fechada (NC). Sua tecnologia de 2 fios com operação AC/DC permite integração direta em diversas automações, garantindo detecção precisa de sólidos e líquidos.

PRINCIPAIS ESPECIFICAÇÕES

SKU	KI0207
Marca	IFM
Rosca	M30 x 1,5
Alcance	3...15 mm
Tensão	20...250V AC/DC
Saída	Normalmente fechado
Proteção	IP 65
Temperatura	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível em tanques plásticos ou de vidro.
Monitoramento de presença de materiais não metálicos.
Ambientes industriais com necessidade de proteção IP65.

⚠ Considere outro se precisa de:

Montagem embutida em superfícies metálicas sem espaço livre.
Ambientes com temperaturas operacionais abaixo de -25°C ou acima de 70°C.
Uso em sistemas de segurança de parada de emergência (não possui certificação para tal).

APLICAÇÕES E USO

Detecção de nível de enchimento em tanques de fluidos não metálicos.
Monitoramento de presença de materiais granulados em silos.
Detecção de objetos em linhas de embalagem e envase.
Aplicações que exigem montagem não embutida para evitar acionamentos acidentais.

COMO ESCOLHER

Antes de comprar o Sensor Capacitivo IFM KI0207 Detecção de Nível M30 3-15mm AC/DC, verifique estes pontos:

Escolha este modelo se

Você precisa de um sensor M30 versátil para detecção de materiais dielétricos com ajuste de sensibilidade e montagem livre (não embutida).

Considere outra opção se

Se a sua aplicação exigir montagem embutida em metal, este sensor não é o indicado devido à sua característica de detecção não embutida.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Tipo de sensor	Capacitivo	Princípio de detecção
Alcance de detecção	3...15 mm	Faixa operacional ajustável
Montagem	Não embutido	Requisito de instalação

Dados Elétricos
Tensão de operação	20...250V AC/DC	Limites de alimentação
Corrente de saída mínima	5 mA	Proteção de carga
Frequência de comutação	25 Hz AC / 50 Hz DC	Velocidade de resposta

Dados Mecânicos e Ambientais
Dimensões	M30 x 1,5 / L = 81 mm	Geometria do invólucro
Grau de proteção	IP 65	Resistência ambiental
Temperatura ambiente	-25...70 °C	Faixa operacional de temperatura

COMPATIBILIDADE

Comunicação

• N/A (Sinal analógico/binário por comutação)

Conexões

Elétrica 1/2 polegada com cabo PVC 0,1m

Processo M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem embutida em metal	✗	O sensor é do tipo não embutido; a proximidade do metal causará interferência.
Detecção de nível de água	✓	Água possui constante dielétrica alta, ideal para sensores capacitivos.
Detecção de objetos metálicos a curta distância	✓	Embora seja capacitivo, ele detecta massa metálica, mas deve ser validado conforme a aplicação.

INSTALAÇÃO

Como instalar o Sensor Capacitivo IFM KI0207 Detecção de Nível M30 3-15mm AC/DC

Verifique a compatibilidade da furação M30 no painel ou suporte.
Limpe a superfície de montagem para garantir boa fixação.
Rosqueie o sensor manualmente e utilize as porcas de fixação inclusas.
Conecte o cabo de 0,1m ao sistema elétrico conforme diagrama técnico.
Aplique tensão de 20-250V AC/DC.
Teste a comutação aproximando o alvo e verificando o acendimento do LED amarelo.

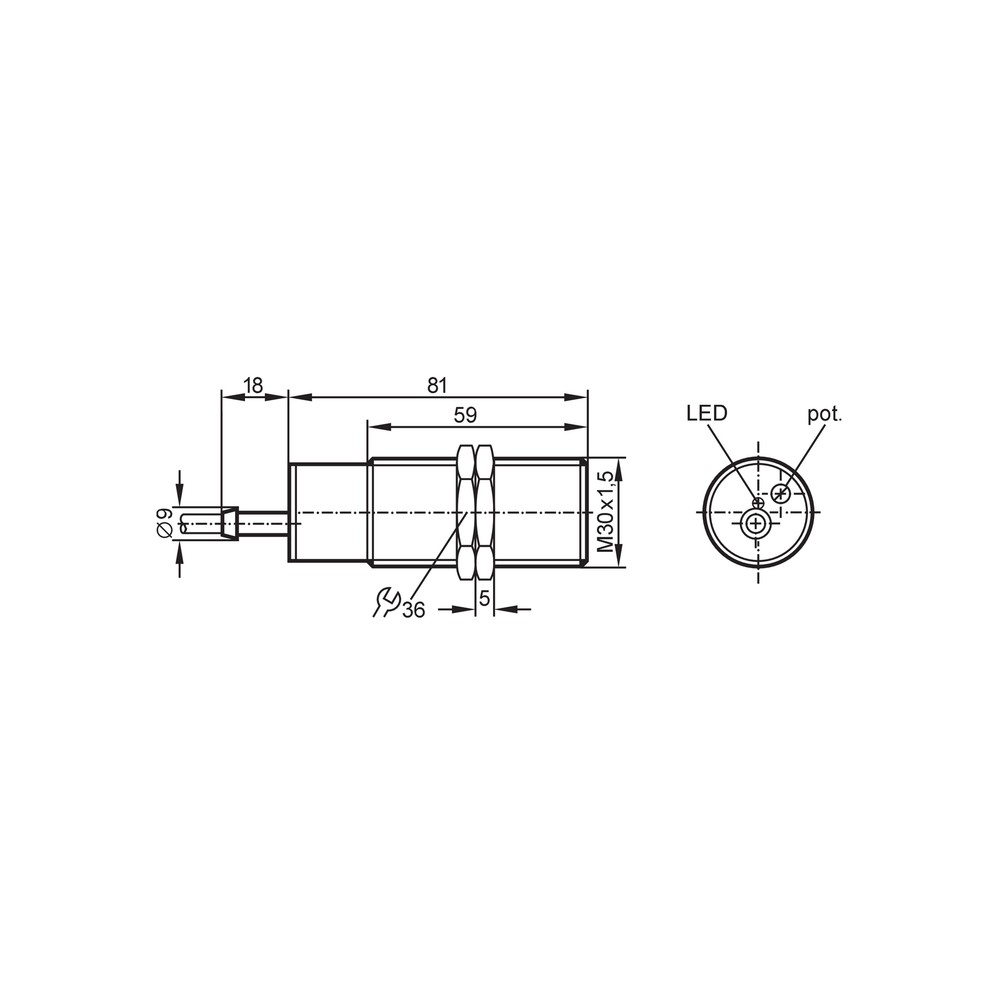

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta na presença do objeto.	Distância do alvo fora do alcance de 3-15mm.	Medir a distância entre a face ativa e o objeto.
Saída não responde ou LED de status não acende.	Curto-circuito ou sobrecarga prévia.	Testar a continuidade e funções após resetar a alimentação.
Comutação errática ou sinal instável.	Interferência eletromagnética (EMC).	Verificar se o cabo está longe de fontes de ruído elétrico.
Sensor detecta ou não detecta o material de forma inconsistente.	Constante dielétrica do material fora do esperado.	Ajustar o potenciômetro de sensibilidade e verificar o fator de correção do material.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IFM (Datasheet) Desenho Técnico Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é e para que serve o sensor capacitivo IFM KI0207?

Este sensor é um dispositivo capacitivo de proximidade, projetado para a detecção de nível e posição de materiais sólidos ou líquidos, operando com tensão AC/DC e possuindo carcaça M30.

O que vem na embalagem deste sensor?

O sensor acompanha 2 porcas de fixação para instalação mecânica em furações M30.

Este sensor pode ser montado embutido?

Não deve ser montado embutido em estruturas metálicas, pois é um sensor não embutido. A montagem embutida causará interferência constante e falso acionamento.

Posso usar este sensor para detectar qualquer tipo de material?

Não é adequado para detecção direta de metais em aplicações onde um sensor indutivo seria mais preciso. Embora detecte, sua tecnologia é otimizada para dielétricos como água, vidro ou plásticos.

O que fazer se o sensor não estiver detectando o objeto?

Se o sensor não comuta, primeiro verifique se o objeto está dentro da distância nominal de 3-15mm e se a tensão de alimentação está presente no cabo.

Como sei se o sensor queimou após um curto-circuito?

Sintomas de travamento ou falha operacional podem indicar danos após um curto-circuito. Deve-se testar as funções de saída conforme o manual para confirmar a integridade do circuito interno.

Por que escolher este sensor em vez de uma chave mecânica?

Este modelo possui configuração de saída 2 fios, sendo uma opção compacta e robusta para substituir chaves fim de curso mecânicas que falham por desgaste físico.

Este item é um kit ou uma peça única?

Este modelo é uma unidade única e não um kit. Para aplicações que exigem redundância, deve-se adquirir duas unidades separadas.

Quais os cuidados na instalação do cabo?

A instalação exige o aperto das porcas de fixação e o cabeamento seguindo as normas elétricas. Mantenha o cabo de 0,1m protegido contra tração excessiva e vibração.

Como funciona a procedência e o suporte deste sensor?

A IFM realiza a logística de despacho diretamente de seu estoque. A garantia e suporte técnico seguem os padrões de qualidade do fabricante IFM.

GLOSSÁRIO TÉCNICO

Capacitivo

Tecnologia de sensor que detecta a mudança na capacitância do campo elétrico ao aproximar um objeto (Ref.: Datasheet KI0207).

Normalmente Fechado (NC)

O contato do sensor permanece fechado (conduzindo) quando nenhum objeto é detectado (Ref.: Configuração de saída).

IP 65

Grau de proteção que indica total proteção contra poeira e proteção contra jatos de água (Ref.: Grau de proteção).

Não embutido

Característica de montagem que exige uma zona livre ao redor da face ativa do sensor para evitar detecções falsas (Ref.: Montagem).

Histerese

Diferença entre o ponto de comutação de ligar e desligar do sensor, essencial para evitar vibrações na saída (Ref.: 1...15 % de Sr).
