Sensor Capacitivo IFM KI0054 M30

Pré-visualizar: KI0054 IFM - Sensor Capacitivo IFM Detecção de nível e materiais M30 5-40mm IP67

KI0054 IFM - Sensor Capacitivo IFM Detecção de nível e materiais M30 5-40mm IP67

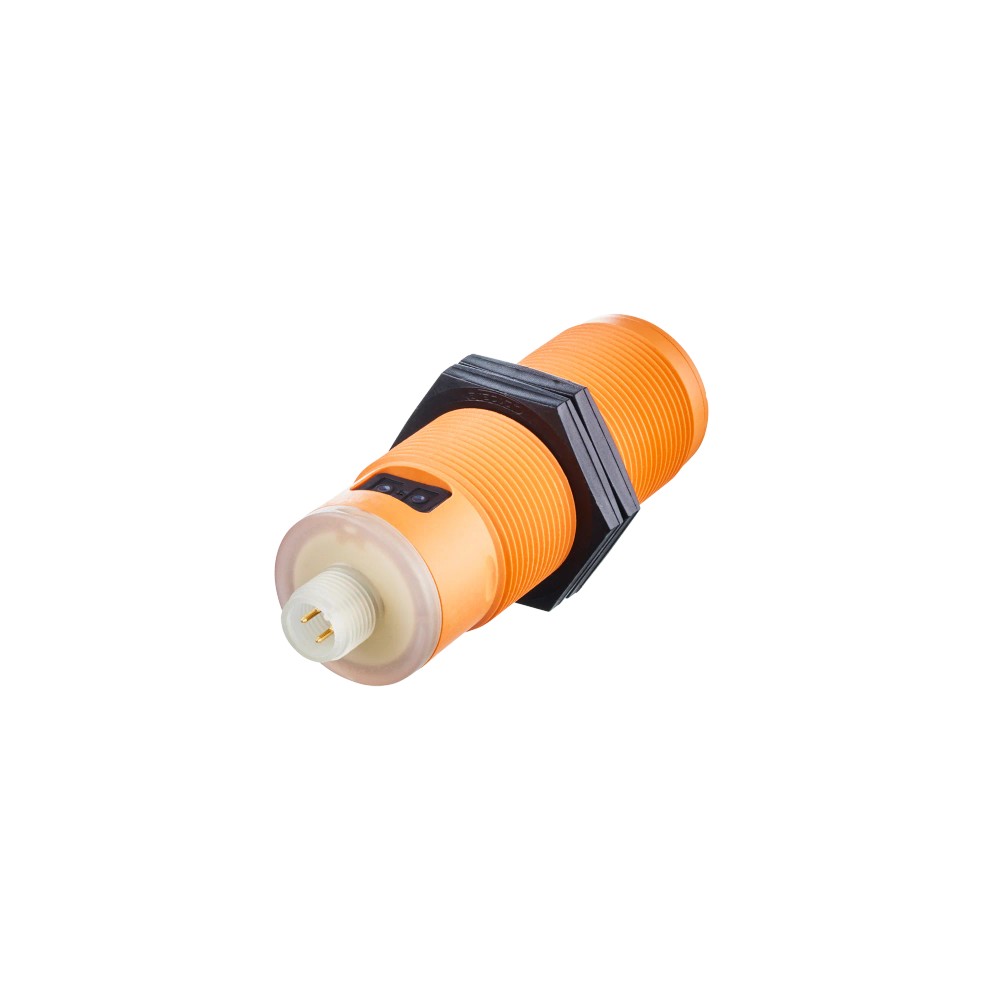

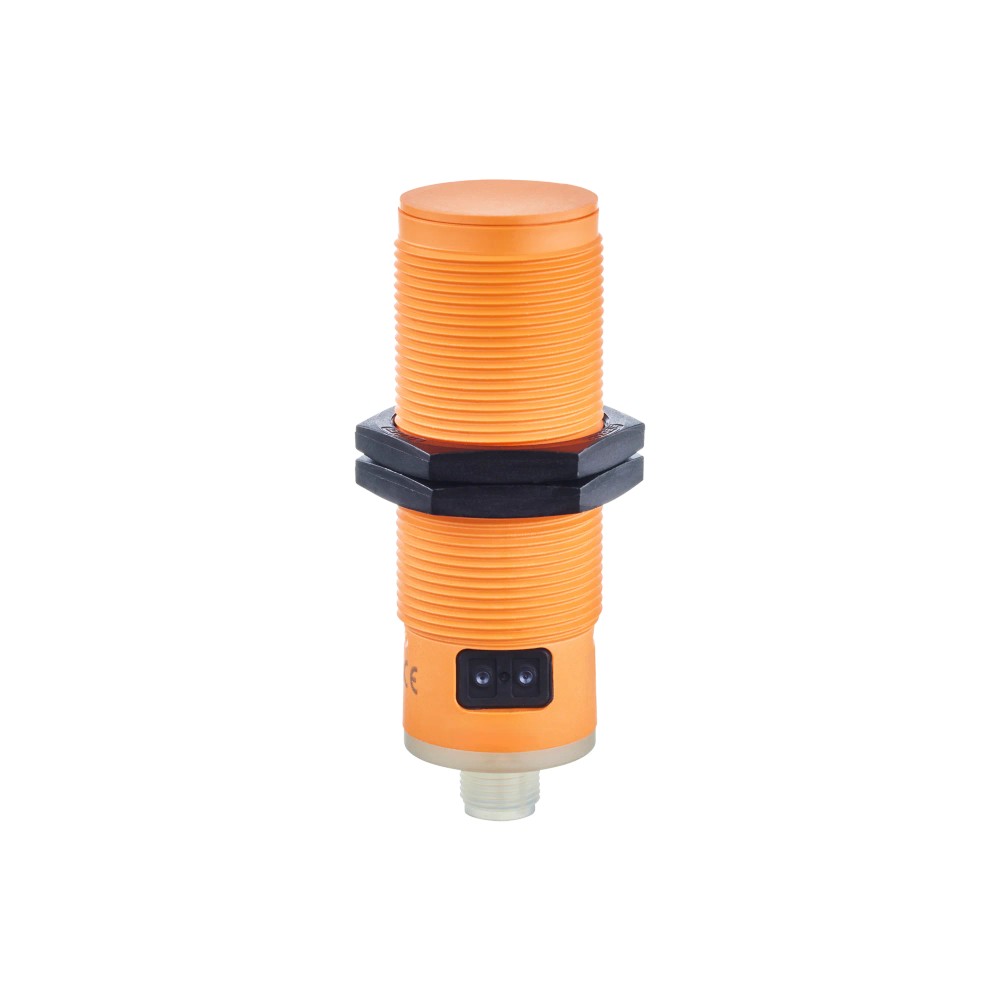

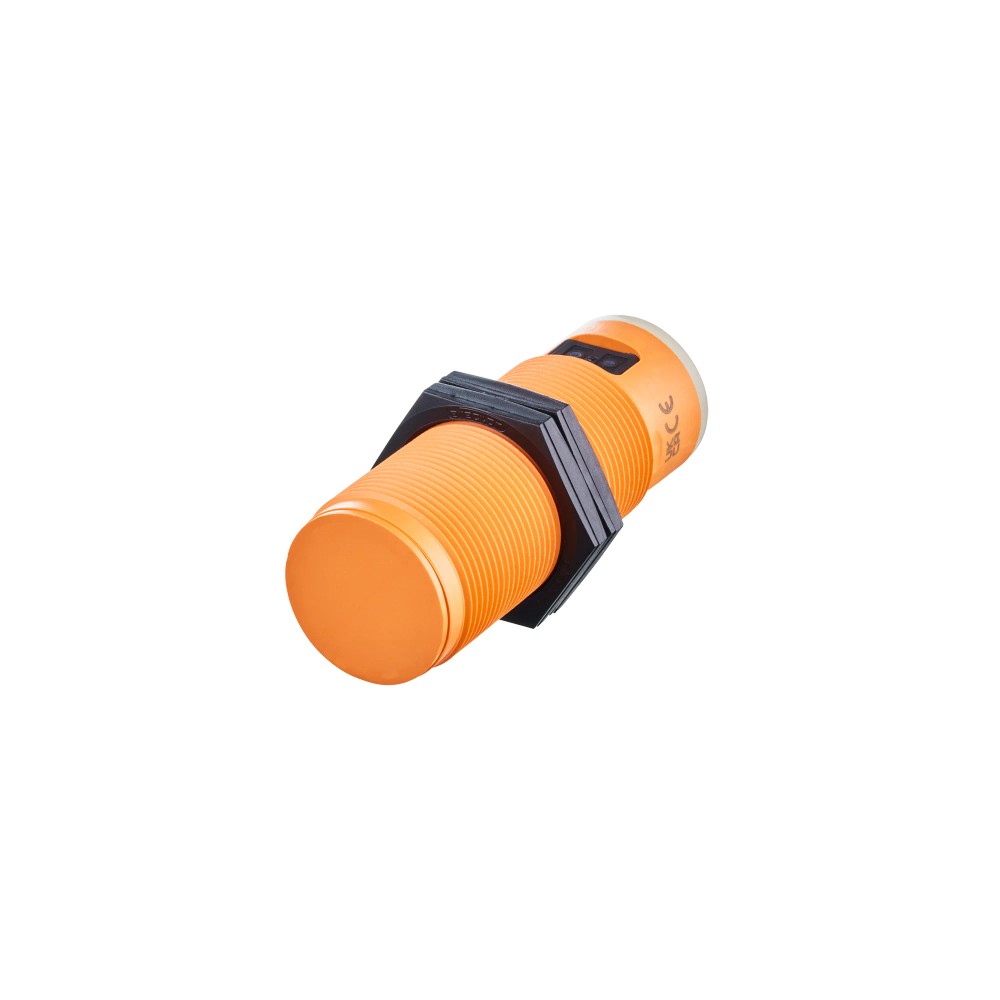

Imagem meramente ilustrativa

R$ 1.644,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI0054
EAN: 4021179147064
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KI0054 IFM - Sensor Capacitivo IFM Detecção de nível e materiais M30 5-40mm IP67"

Destaques do Produto

Tecnologia

Capacitiva

Alcance ajustável

5 a 40 mm

Alimentação

30 a 250 V AC ou 20 a 250 V DC

Conexão elétrica

1 x 1/2", codificação C, 2 contatos

Montagem

Não embutido; rosca M30 x 1,5

Proteção

IP65 / IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Capacitivo IFM KI0054, M30 x 1,5, alcance de detecção ajustável de 5 a 40 mm, saída selecionável abertura/fechamento, 30–250 V AC / 20–250 V DC, IP65/IP67

O IFM KI0054 é um sensor capacitivo não embutido para detecção de materiais a granel secos e líquidos. O alcance é ajustável de 5 a 40 mm por botões de programação, e a saída pode ser selecionada entre abertura e fechamento. Possui conexão elétrica de 1/2", alimentação AC/DC e proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Modelo	KI0054
Montagem	Não embutido
Rosca do invólucro	M30 x 1,5
Comprimento	90 mm
Alcance de detecção ajustável	5 a 40 mm
Tensão de operação	30 a 250 V AC / 20 a 250 V DC
Saída	Abertura/fechamento selecionável
Proteção	IP65 / IP67
Temperatura ambiente	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de materiais a granel secos ou líquidos, conforme as substâncias indicadas na ficha.
Detecção através da parede de recipiente não metálico ou em tubos de bypass, conforme a aplicação de montagem informada.
Aplicações que possam usar montagem não embutida e distância ajustada dentro da faixa de 5 a 40 mm.

⚠ Considere outro se precisa de:

Aplicações que exijam alcance de detecção fora da faixa ajustável de 5 a 40 mm.
Instalações que exijam montagem embutida, pois este modelo é especificado para montagem não embutida.
Aplicações cuja alimentação fique fora de 30 a 250 V AC e 20 a 250 V DC.

APLICAÇÕES E USO

Detecção de nível ou presença de material a granel seco, dentro da faixa de ajuste de 5 a 40 mm e conforme a instalação descrita pelo fabricante.
Detecção de líquidos em recipiente não metálico ou em tubo de bypass, conforme a indicação de montagem da ficha; valide a distância efetiva considerando o material e o fator de correção informado.
Aplicações em que a saída de comutação selecionável abertura/fechamento e a alimentação AC ou DC estejam de acordo com os limites elétricos especificados. A adequação depende também da carga e do circuito de entrada conectado.

COMO ESCOLHER

Antes de comprar o Sensor Capacitivo IFM KI0054, M30 x 1,5, alcance de detecção ajustável de 5 a 40 mm, saída selecionável abertura/fechamento, 30–250 V AC / 20–250 V DC, IP65/IP67, verifique estes pontos:

Escolha o KI0054 quando

A aplicação exigir detecção capacitiva, montagem não embutida, ajuste do alcance entre 5 e 40 mm e alimentação dentro das faixas AC ou DC especificadas.

Considere outra configuração quando

A instalação exigir alcance fora de 5 a 40 mm, montagem embutida ou tensão de alimentação fora das faixas especificadas. Confirme no datasheet do fabricante os requisitos da aplicação e do circuito de saída antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo	Princípio de medida indicado pelo fabricante.
Princípio de medida	Capacitivo	Tecnologia de detecção.
Substâncias indicadas	Material a granel seco; líquidos	Materiais indicados na ficha; valide o comportamento para a substância e instalação específicas.
Montagem indicada	Detecção pela parede do recipiente não metálica ou nos tubos de bypass	Descrição de montagem disponível na ficha.

Dados elétricos
Tensão de operação	30 a 250 V AC / 20 a 250 V DC	Faixas de alimentação especificadas.
Frequência AC	47 a 63 Hz	Faixa de frequência indicada para alimentação AC.
Número de fios	2 fios	Configuração elétrica informada.
Conexão elétrica	1 x 1/2", codificação C, 2 contatos	Descrição da conexão elétrica na ficha.
Classe de proteção	II	Classe de proteção elétrica indicada.
Fusível de proteção necessário	Miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Proteção requerida conforme indicação do fabricante.
Corrente residual máxima	2,5 mA a 250 V AC / 1,7 mA a 110 V AC / 1,5 mA a 24 V DC	Valores máximos especificados para as tensões correspondentes.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Proteção contra sobrecarga	Não	A ficha informa ausência dessa proteção.
Proteção contra curto-circuitos	Não	A ficha informa ausência dessa proteção.
Queda de tensão máxima da saída AC	10 V	Valor máximo especificado para a saída de comutação AC.
Queda de tensão máxima da saída DC	8 V	Valor máximo especificado para a saída de comutação DC.
Corrente máxima constante da saída AC	100 mA; 150 mA até 40 °C	Limites informados para corrente constante da saída AC.
Corrente máxima constante da saída DC	100 mA; 150 mA até 40 °C	Limites informados para corrente constante da saída DC.
Corrente máxima de pico da saída	1000 mA; 20 ms / 0,5 Hz	Condição de duração e frequência de pico especificada.

Saída e comutação
Função de saída	Abertura/fechamento selecionável	Função de comutação configurável.
Frequência de comutação AC	10 Hz	Frequência de comutação especificada para AC.
Frequência de comutação DC	10 Hz	Frequência de comutação especificada para DC.
Status de chaveamento	1 LED em anel amarelo, conector translúcido aceso	Indicação visual de estado descrita na ficha.

Faixa de detecção e desvios
Alcance de detecção ajustável	5 a 40 mm, por botões de programação	Faixa de ajuste especificada.
Distância real de comutação Sr	20 ± 10% mm	Valor de distância real informado.
Configuração de fábrica da distância de comutação	20 mm	Ajuste de fábrica indicado.
Histerese	1 a 15% de Sr	Faixa de histerese referenciada à distância real de comutação.
Variação no ponto de comutação	-20 a 20% de Sr	Variação indicada em relação a Sr.
Fator de correção	Vidro: 0,3; água: 1; cerâmica: 0,2; PVC: 0,1	Fatores informados por material; devem ser considerados na aplicação.
Função Teach	Sim	Recurso de programação indicado na ficha.
Trava eletrônica	Sim	Recurso indicado na ficha.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Faixa de operação ambiente especificada.
Temperatura da superfície frontal	-25 a 110 °C	Limite informado separadamente para a superfície frontal.
Grau de proteção	IP65 / IP67	Graus de proteção indicados; observe as condições de instalação e uso do fabricante.
Compatibilidade eletromagnética	EN 60947-5-2	Norma EMC indicada na ficha.

Dados mecânicos
Designação da rosca	M30 x 1,5	Rosca do invólucro.
Dimensões	M30 x 1,5 / comprimento 90 mm	Dimensões informadas para o produto.
Tipo de montagem	Não embutido	Forma de instalação especificada.
Materiais	Invólucro: PBT; botão: TPE-U; janela dos LEDs: PC	Materiais indicados por componente.
Peso	89,1 g	Valor de peso informado no dataset do produto.
Acessórios incluídos	2 porcas de fixação	Conteúdo informado para o fornecimento.

Dados de confiabilidade e identificação comercial
MTTF	321 anos	Valor informado na ficha; não representa prazo de garantia.
SKU / Part Number	KI0054	Identificação do modelo.
GTIN	4021179147064	Identificador comercial informado.
NCM	8536.50.90	Código fiscal informado.
Unidades por embalagem	1 peça	Quantidade por embalagem indicada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; o produto é descrito como sensor capacitivo com saída de comutação.

Conexões

Elétrica Conexão elétrica 1 x 1/2", codificação C, 2 contatos; sensor de 2 fios. Alimentação: 30 a 250 V AC ou 20 a 250 V DC. Saída de comutação AC/DC, abertura ou fechamento selecionável. Verifique a configuração do circuito e os limites elétricos no datasheet.

Processo Rosca de montagem M30 x 1,5; comprimento de 90 mm. Montagem não embutida. A ficha também indica detecção pela parede de recipiente não metálica ou em tubos de bypass; isso descreve o modo de instalação, não uma conexão de processo roscada adicional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de materiais a granel secos ou líquidos, com alcance requerido entre 5 e 40 mm	✓	A ficha indica essas substâncias e permite ajustar o alcance nessa faixa.
Montagem não embutida com rosca M30 x 1,5	✓	O tipo de montagem e a designação da rosca correspondem à instalação especificada.
Alimentação em 30 a 250 V AC ou 20 a 250 V DC	✓	As faixas estão especificadas para a tensão de operação do sensor.
Alimentação fora das faixas AC/DC indicadas	✗	A tensão requerida não corresponde às faixas de operação informadas.
Aplicação que exige montagem embutida	✗	O KI0054 é especificado como não embutido.
Aplicação com alcance requerido inferior a 5 mm ou superior a 40 mm	✗	O ajuste de alcance informado vai de 5 a 40 mm.

INSTALAÇÃO

Como instalar o Sensor Capacitivo IFM KI0054, M30 x 1,5, alcance de detecção ajustável de 5 a 40 mm, saída selecionável abertura/fechamento, 30–250 V AC / 20–250 V DC, IP65/IP67

Confirme que o modelo KI0054, a tensão de alimentação e a função de saída atendem aos requisitos do circuito.
Verifique a posição de montagem e se a instalação é não embutida, com rosca M30 x 1,5.
Use o desenho dimensional para conferir espaço disponível e comprimento de 90 mm antes da montagem.
Fixe o sensor com as porcas incluídas, sem exceder requisitos de instalação que não estejam especificados na ficha.
Conecte os dois fios conforme o esquema oficial do fabricante e respeite os limites AC/DC, a corrente da saída e a proteção por fusível indicada.
Ajuste o alcance pelos botões de programação e confira o chaveamento pelo LED; consulte o datasheet para o procedimento detalhado de Teach e ligação.

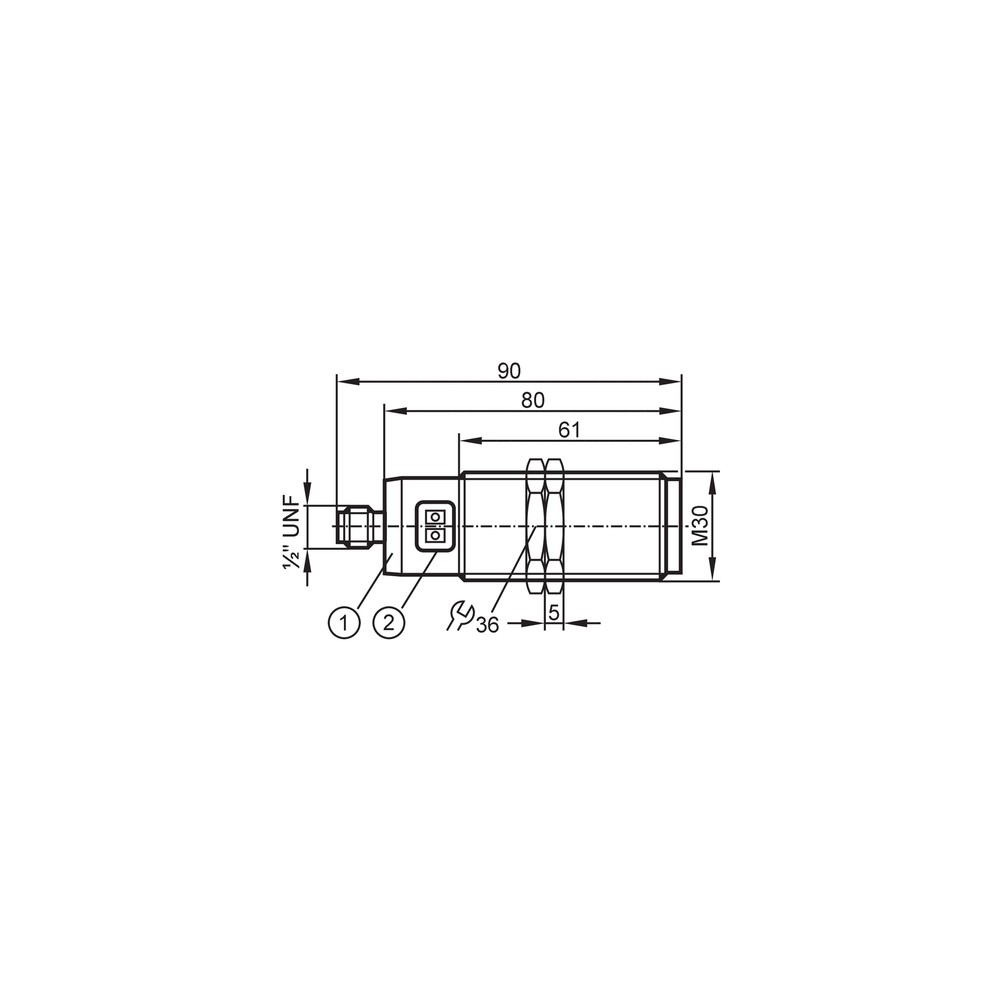

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta na distância esperada.	Alcance não ajustado para a aplicação, distância fora da faixa de 5 a 40 mm ou efeito do material detectado.	Confira a distância real, reprograme o alcance pelos botões e considere os fatores de correção indicados para o material.
A saída permanece em estado diferente do esperado.	Função abertura/fechamento selecionada de forma incompatível com a lógica requerida pelo circuito.	Verifique a seleção da função de saída e compare o estado de comutação esperado com a ligação e a lógica do equipamento conectado.
O sensor não apresenta indicação ou comutação.	Tensão de alimentação ausente ou fora da faixa especificada, ou ligação incorreta.	Meça a alimentação no sensor e confira a ligação de 2 fios no esquema oficial; compare com as faixas AC/DC do datasheet.
A saída comuta de forma instável ou o circuito não opera como esperado.	Carga ou corrente do circuito incompatível com os limites da saída, ou corrente residual considerada incorretamente.	Confira corrente de carga, corrente residual e queda de tensão da saída nos dados elétricos do fabricante; avalie também as condições de montagem e o ajuste do alcance.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM KI0054 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KI0054 e para que tipo de detecção ele serve?

É um sensor capacitivo para detecção de materiais a granel secos e líquidos. A ficha também descreve montagem para detecção pela parede de recipiente não metálica ou em tubos de bypass.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como acessórios incluídos. A embalagem é indicada como uma peça.

O KI0054 pode ser ligado em AC e em DC?

Sim. A faixa especificada é de 30 a 250 V AC ou 20 a 250 V DC; confira também os limites da saída e os requisitos do circuito conectado.

Qual conexão elétrica devo prever?

A ficha especifica conexão 1 x 1/2", codificação C, com 2 contatos, e configuração de 2 fios. Consulte o datasheet para confirmar a ligação do circuito específico.

Esse sensor serve para instalação embutida?

Não. O KI0054 é especificado para montagem não embutida.

Posso usar o sensor se preciso detectar a mais de 40 mm?

A ficha informa alcance ajustável de 5 a 40 mm. Para uma distância requerida acima desse limite, selecione uma configuração cujo alcance atenda à aplicação.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Confira a alimentação, a ligação e se o alcance foi ajustado dentro da faixa disponível. Verifique também o material detectado e a distância entre ele e a superfície sensora.

A saída está funcionando ao contrário da lógica esperada; o que pode ser?

A função de saída pode estar selecionada entre abertura e fechamento de forma diferente da lógica requerida. Verifique essa configuração e a lógica da entrada conectada antes de trocar o sensor.

Como escolher entre o KI0054 e outro sensor capacitivo?

Escolha o KI0054 quando a montagem não embutida, o alcance de 5 a 40 mm e a alimentação AC/DC especificada atenderem à aplicação. Se algum desses requisitos não for atendido, compare com outro modelo usando o datasheet do fabricante.

Como faço o ajuste e a instalação elétrica do KI0054?

O alcance pode ser ajustado pelos botões de programação, e o estado de chaveamento é indicado por LED em anel. Para a ligação e o procedimento detalhado de programação, siga o datasheet oficial; use também o desenho dimensional para planejar a montagem.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que detecta alterações capacitivas para identificar a presença de materiais; no KI0054, é o princípio de medida especificado. (Ref.: Princípio de medida: capacitivo)

Alcance de detecção

Intervalo de distância de detecção ajustável indicado para o sensor. (Ref.: 5 a 40 mm)

Montagem não embutida

Forma de instalação em que o sensor não é especificado para montagem embutida. (Ref.: Tipo de montagem: não embutido)

Histerese

Diferença entre os pontos de comutação ao aproximar e afastar o alvo, expressa em relação à distância real de comutação. (Ref.: 1 a 15% de Sr)

Grau de proteção IP

Classificação de proteção do invólucro indicada para o produto; a ficha informa IP65 e IP67. (Ref.: Proteção IP: IP65 / IP67)
