Sensor Capacitivo IFM KI0020 M30 15mm NF

Pré-visualizar: KI0020 IFM - Sensor Capacitivo ifm Detecção de objetos M30 15mm NF 2m

KI0020 IFM - Sensor Capacitivo ifm Detecção de objetos M30 15mm NF 2m

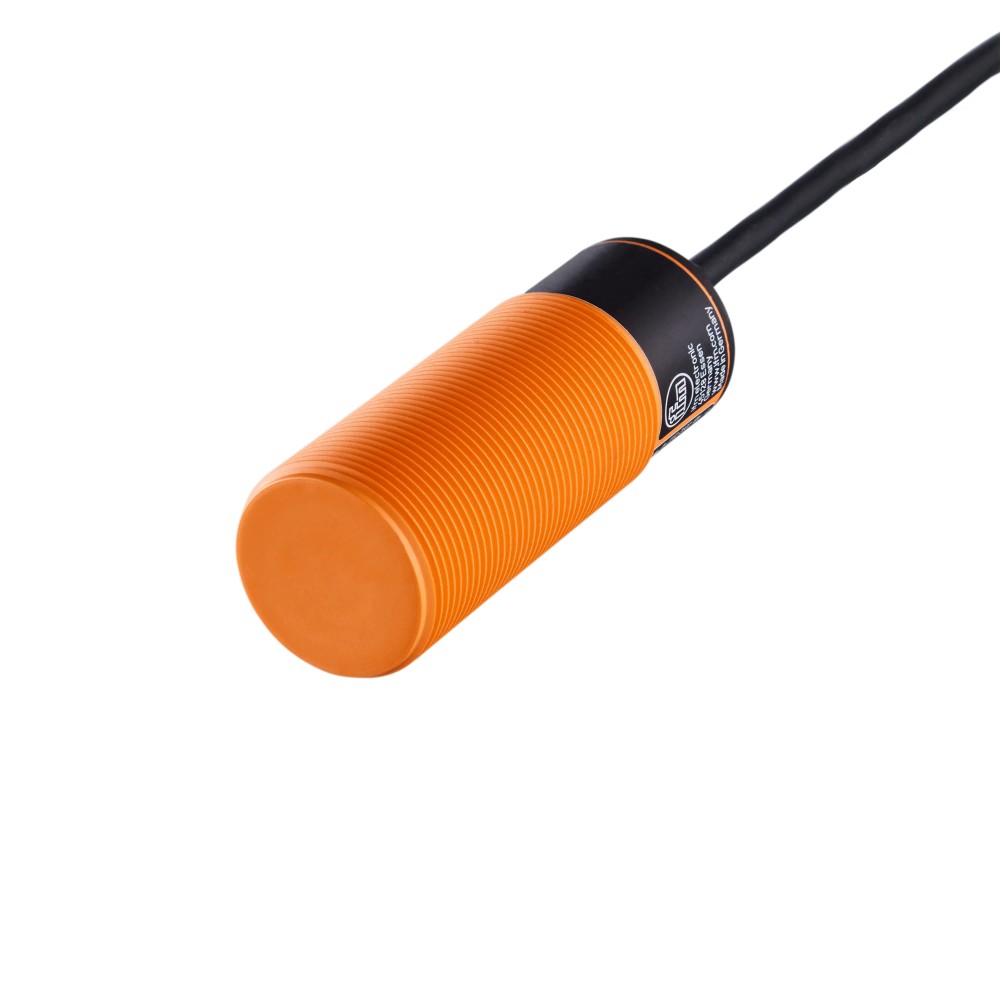

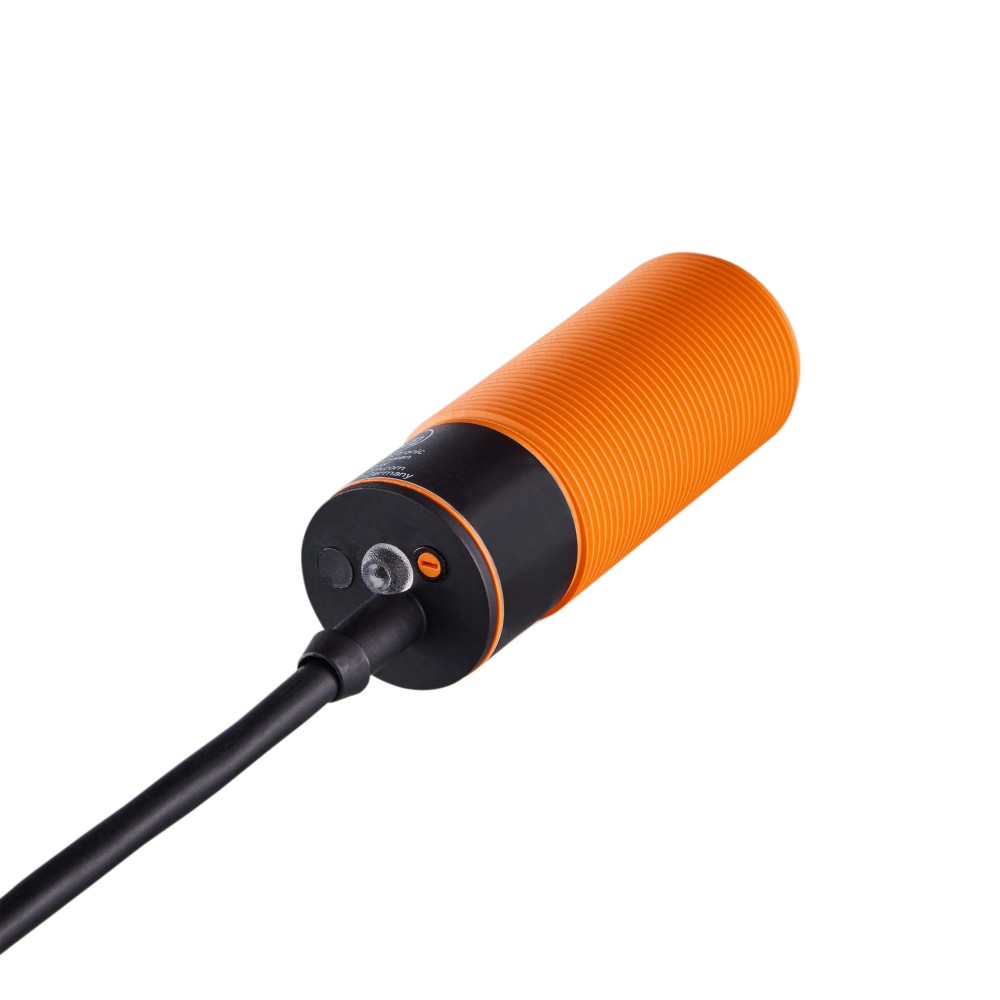

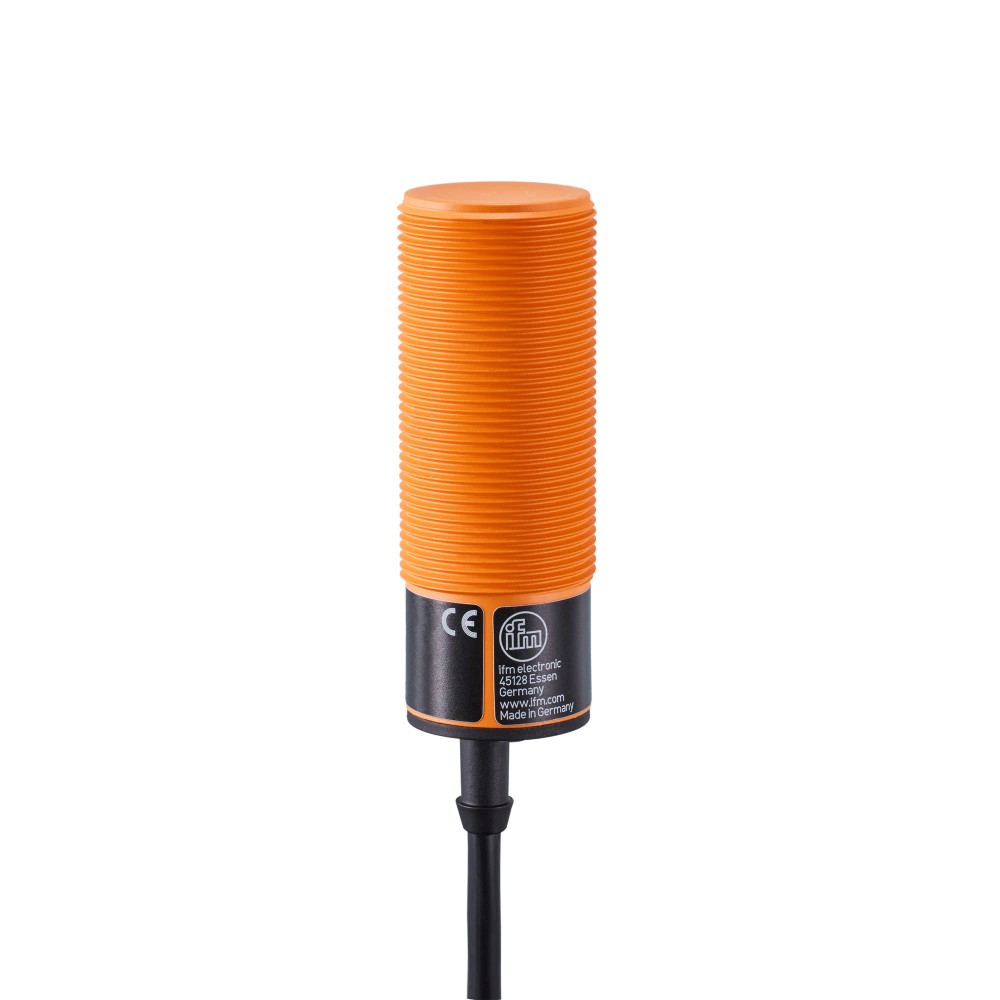

Imagem meramente ilustrativa

R$ 2.141,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI0020
EAN: 4021179146722
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KI0020 IFM - Sensor Capacitivo ifm Detecção de objetos M30 15mm NF 2m"

Destaques do Produto

Tecnologia

Capacitiva

Alcance nominal

15 mm

Configuração da saída

Normalmente fechada

Alimentação

20...250 V AC/DC

Conexão

Cabo PVC de 2 m, 2 fios

Montagem

M30 x 1,5; não embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo ifm KI0020, M30 x 1,5, alcance de detecção de 15 mm, normalmente fechado, cabo PVC de 2 m

O ifm KI0020 é um sensor capacitivo para detecção de objetos, com montagem não embutida e saída normalmente fechada. Possui alcance nominal de 15 mm, conexão por cabo PVC de 2 m e alimentação de 20 a 250 V AC/DC. Seu invólucro roscado M30 x 1,5 mede 81 mm de comprimento e tem grau de proteção IP 65.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Alcance de detecção	15 mm; montagem não embutida
Saída	Normalmente fechada
Alimentação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 2 m, 2 fios
Rosca e comprimento	M30 x 1,5; 81 mm
Grau de proteção	IP 65
Temperatura ambiente	-25...70 °C
Frequência de comutação	25 Hz AC / 40 Hz DC
Distância real de comutação	15 ± 10 % mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de objetos em instalações que aceitem montagem não embutida e alcance nominal de 15 mm.
Aplicações cuja entrada elétrica seja compatível com sensor de 2 fios, saída normalmente fechada e alimentação de 20...250 V AC/DC.
Instalações com conexão por cabo PVC de 2 m e ambiente dentro da faixa de -25...70 °C.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir saída normalmente aberta: a ficha especifica saída normalmente fechada.
Não selecionar quando for necessária montagem embutida: este modelo é especificado para montagem não embutida.
Não selecionar quando o alcance requerido exceder 15 mm nominais ou quando a frequência necessária for superior a 25 Hz em AC ou 40 Hz em DC.

APLICAÇÕES E USO

Uso especificado: detecção capacitiva de objetos com instalação não embutida, alcance nominal de 15 mm e temperatura ambiente entre -25 e 70 °C.
Possibilidade de aplicação: detecção de materiais com fatores de correção listados na ficha (vidro, água, cerâmica e PVC); o alcance efetivo deve ser validado considerando o material e as condições reais de montagem.
A saída é normalmente fechada e a frequência de comutação é limitada a 25 Hz em AC ou 40 Hz em DC; considerar esses limites na seleção do circuito de controle.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo ifm KI0020, M30 x 1,5, alcance de detecção de 15 mm, normalmente fechado, cabo PVC de 2 m, verifique estes pontos:

Escolha o KI0020 quando

A aplicação exigir sensor capacitivo não embutido, alcance nominal de 15 mm, saída normalmente fechada, alimentação entre 20 e 250 V AC/DC e cabo de 2 m.

Avalie outra configuração quando

O circuito exigir saída normalmente aberta, montagem embutida, alcance superior ao nominal especificado ou frequência de comutação acima dos limites indicados. Confirme a carga e as condições elétricas no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Tipo de produto	Sensor capacitivo	Tecnologia indicada na ficha do produto.
Modelo	KI0020	Código do fabricante e SKU.
Marca	ifm	Fabricante indicado no anúncio.
GTIN	4021179146722	Identificador comercial informado.
Aplicação funcional	Detecção capacitiva de objetos	Função descrita no anúncio; os materiais e condições específicos da aplicação devem ser avaliados conforme o datasheet.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação declarada.
Número de fios	2	Configuração elétrica do sensor.
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²	Cabo e seção informados na ficha.
Cores dos fios	BN = marrom; BU = azul	Identificação dos condutores indicada pelo fabricante.
Classe de proteção	II	Classe declarada na ficha.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Requisito de proteção indicado na ficha.
Proteção contra sobrecarga	Não	A ficha declara ausência dessa proteção.
Proteção contra curto-circuitos	Não	A ficha declara ausência dessa proteção.
Proteção contra inversão de polaridade	Não	A ficha declara ausência dessa proteção.
Corrente de saída mínima	5 mA	Valor mínimo especificado para a saída.
Corrente residual máxima	2,5 mA (250 V AC) / 1,7 mA (110 V AC) / 1,5 mA (24 V DC)	Valores dependentes da tensão, conforme ficha.
Queda de tensão máxima da saída AC	10 V	Valor máximo informado para operação AC.
Queda de tensão máxima da saída DC	8 V	Valor máximo informado para operação DC.
Intensidade máxima de corrente de pico da saída	1500 mA; 20 ms / 0,5 Hz	Condição de pulso especificada.
Intensidade máxima constante da saída AC	250 mA; acima de 50 °C: 200 mA	Limites de corrente constante conforme temperatura.
Intensidade máxima constante da saída DC	250 mA; acima de 50 °C: 200 mA; para aplicação UL: 100 mA DC	Limites de corrente constante conforme temperatura e condição UL declaradas.
EMC	EN 60947-5-2	Norma indicada na ficha.
Imunidade a interferência de frequência de rádio conduzida	Sim; elevada imunidade na AF conduzida	Característica declarada pelo fabricante.

Saídas e comutação
Configuração da saída	Normalmente fechada	Estado de saída declarado para o modelo.
Frequência de comutação AC	25 Hz	Limite indicado para operação AC.
Frequência de comutação DC	40 Hz	Limite indicado para operação DC.
Status de chaveamento	1 LED amarelo	Indicador visual informado na ficha.

Faixa de detecção
Alcance de detecção	15 mm	Alcance nominal informado.
Distância real de comutação Sr	15 ± 10 % mm	Tolerância declarada para a distância real de comutação.
Distância de trabalho	0...12,1 mm	Faixa de trabalho indicada na ficha.
Configuração de fábrica da distância de comutação	15 mm	Ajuste de fábrica informado.
Distância de comutação ajustável	Sim	A ficha declara possibilidade de ajuste.
Histerese	1...15 % de Sr	Faixa relativa à distância real de comutação.
Variação no ponto de comutação	-15...15 % de Sr	Variação declarada em relação a Sr.
Fator de correção para vidro	0,4	Fator de correção informado para o material.
Fator de correção para água	1	Fator de correção informado para o material.
Fator de correção para cerâmica	0,2	Fator de correção informado para o material.
Fator de correção para PVC	0,2	Fator de correção informado para o material.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa operacional declarada.
Grau de proteção	IP 65	Grau informado na ficha; não implica adequação a condições não especificadas.

Dados mecânicos
Designação da rosca	M30 x 1,5	Dimensão mecânica do invólucro.
Dimensões	M30 x 1,5 / comprimento 81 mm	Dimensões declaradas para o produto.
Tipo de montagem	Não embutido	Configuração de montagem especificada.
Materiais	Invólucro com potenciômetro: PBT; porca: PA; tampas: TPE-E	Materiais listados na ficha.
Material incluído	2 porcas de fixação	Acessórios incluídos informados.
Peso	196 g	Massa declarada na ficha.
MTTF	489 anos	Valor informado pelo fabricante; não representa garantia de vida útil.

Normas e identificação regulatória
NCM	8536.50.90	Código de classificação informado na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; a ficha descreve uma saída de comutação, não uma interface de dados.

Conexões

Elétrica Cabo PVC de 2 m, 2 fios, seção indicada de 2 x 0,5 mm²; cores: BN = marrom e BU = azul. Alimentação de 20...250 V AC/DC. Saída normalmente fechada. Verificar a carga e os limites de corrente no datasheet; não há proteção contra curto-circuito, sobrecarga ou inversão de polaridade informada.

Processo Conexão mecânica por invólucro roscado M30 x 1,5. Montagem não embutida. Não é informada conexão de processo para tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor de 2 fios, saída normalmente fechada e alimentação na faixa especificada	✓	A ficha identifica saída normalmente fechada, dois fios e alimentação de 20...250 V AC/DC; validar também a corrente da carga.
Instalação com montagem não embutida e distância de detecção dentro do alcance nominal de 15 mm	✓	Essas condições correspondem à montagem e ao alcance declarados para o KI0020.
Sistema que exija saída normalmente aberta	✗	A configuração especificada para este produto é normalmente fechada.
Sistema que exija montagem embutida	✗	O produto é especificado para montagem não embutida.
Rede ou entrada que exija protocolo digital de comunicação	✗	Não há protocolo digital informado; a ficha descreve saída de comutação.
Ambiente fora de -25...70 °C	✗	A condição excede a faixa de temperatura ambiente especificada.

INSTALAÇÃO

Como instalar o Sensor capacitivo ifm KI0020, M30 x 1,5, alcance de detecção de 15 mm, normalmente fechado, cabo PVC de 2 m

Confirme no projeto que a aplicação requer montagem não embutida e que a rosca M30 x 1,5 é mecanicamente compatível com o ponto de instalação.
Verifique se a temperatura ambiente permanece entre -25 e 70 °C e se o grau de proteção IP 65 atende às condições previstas.
Fixe o sensor usando as duas porcas de fixação incluídas, sem exceder condições de montagem não especificadas na ficha.
Ajuste a distância de comutação conforme a aplicação; a ficha indica ajuste possível e configuração de fábrica de 15 mm.
Conecte os dois condutores conforme identificação do fabricante: BN marrom e BU azul. Confira a compatibilidade da alimentação AC/DC e da carga no datasheet.
Preveja o fusível miniatura especificado e valide o funcionamento da saída normalmente fechada e do LED amarelo após energizar.

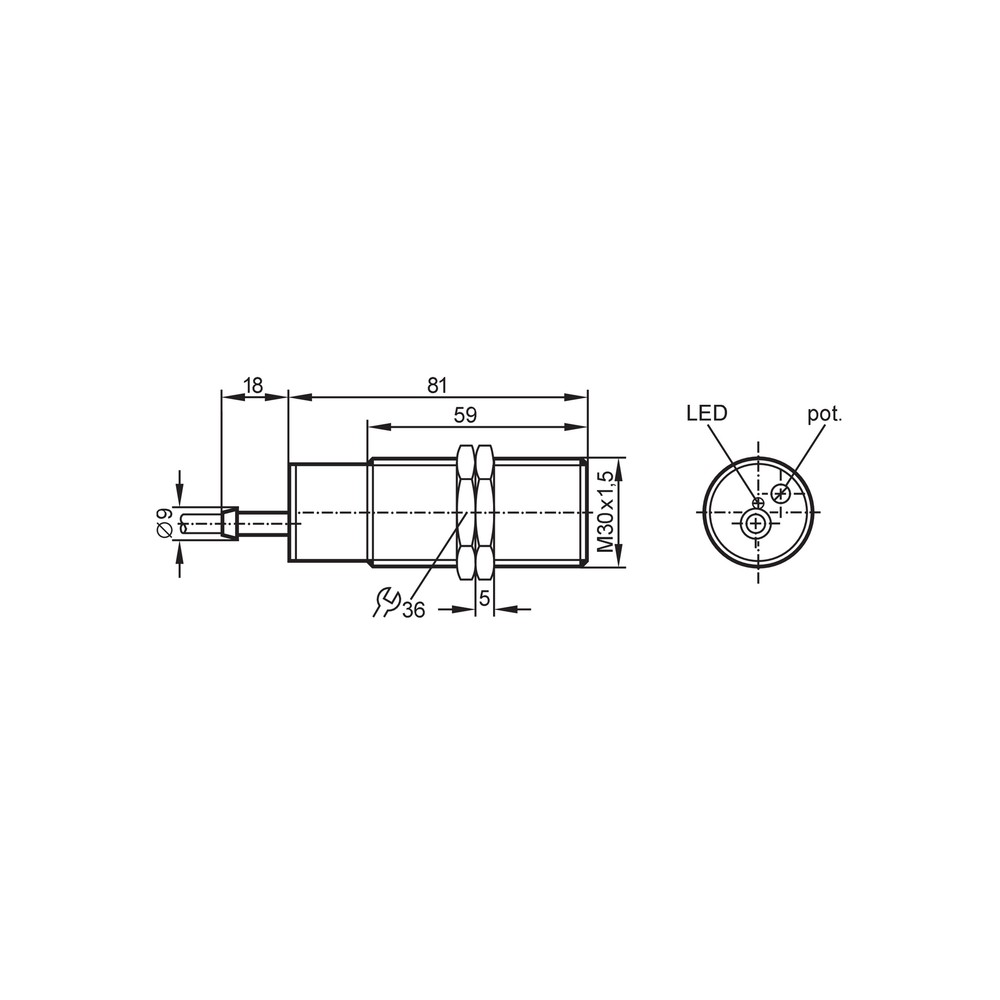

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controle não muda de estado quando o objeto se aproxima.	Distância de detecção, material do objeto ou ajuste do ponto de comutação podem não corresponder às condições da aplicação.	Verifique a distância em relação ao sensor, confirme o ajuste e compare o material com os fatores de correção indicados no datasheet.
O circuito permanece conduzindo ou não conduzindo no estado esperado.	A saída é normalmente fechada e pode ter sido interpretada como normalmente aberta na lógica do controle.	Confirme a configuração esperada da entrada e teste o estado da saída conforme o diagrama do datasheet.
O sensor ou a carga não opera corretamente após a ligação.	Alimentação ou carga incompatível, ligação incorreta dos dois fios ou corrente residual da saída.	Meça a alimentação, confira BN marrom e BU azul e compare corrente residual, corrente mínima e limites da saída com o circuito conectado.
A detecção fica instável ou o sensor apresenta falha após uma anomalia elétrica.	A ficha não especifica proteção contra curto-circuito, sobrecarga ou inversão de polaridade; também pode haver proteção de circuito inadequada.	Desenergize antes de inspecionar a ligação, verifique a presença e a especificação do fusível requerido e examine o circuito quanto a curto-circuito ou polaridade incorreta.

DOCUMENTAÇÃO TÉCNICA

Folha de dados KI0020 em português (Datasheet) Desenho em escala KI0020 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o KI0020 e para que serve?

É um sensor capacitivo da ifm para detecção de objetos. Este modelo tem montagem não embutida e saída normalmente fechada.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como material incluído. A conexão elétrica é feita por cabo PVC de 2 m integrado.

Posso usar o KI0020 em uma instalação que exige saída normalmente aberta?

Não, a ficha deste modelo especifica saída normalmente fechada. Se o circuito exigir normalmente aberta, selecione uma versão com essa configuração confirmada no datasheet.

Este sensor pode ser instalado embutido?

A ficha especifica montagem não embutida. Para uma instalação embutida, procure uma versão cuja montagem seja explicitamente indicada como embutida.

O LED acende, mas o controlador não reconhece a detecção; o que verifico?

Confira primeiro se a entrada do controlador é compatível com saída normalmente fechada e sensor de 2 fios. Verifique também alimentação, ligação dos condutores e limites de corrente da entrada.

A detecção ocorre a uma distância menor que a esperada; o sensor está com defeito?

Não necessariamente: o material pode alterar a distância efetiva, conforme os fatores de correção da ficha. Confira o ajuste, a distância de trabalho e o material antes de substituir o sensor.

Devo comprar um kit ou o sensor avulso?

A ficha informa uma peça por embalagem e inclui duas porcas de fixação. Não há indicação de kit adicional; confirme separadamente qualquer acessório necessário à montagem.

Quando devo escolher outro modelo de sensor capacitivo?

Escolha outra configuração se o projeto exigir saída normalmente aberta, montagem embutida ou frequência acima de 25 Hz em AC ou 40 Hz em DC. Confira os requisitos do circuito no datasheet da alternativa.

Como faço a ligação elétrica do KI0020?

O sensor usa cabo PVC de 2 m com dois fios: BN marrom e BU azul. Faça a ligação conforme o esquema do datasheet e instale a proteção por fusível especificada pelo fabricante.

Quais cuidados devo ter durante a instalação e o ajuste?

Verifique a rosca M30 x 1,5, a montagem não embutida e a temperatura ambiente permitida antes de instalar. Ajuste a distância de comutação conforme a aplicação e consulte o datasheet para limites elétricos e esquema de ligação.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que detecta objetos por princípio capacitivo; o alcance efetivo depende do material e das condições de aplicação. (Ref.: tipo de sensor; fatores de correção)

Montagem não embutida

Configuração em que a instalação deve respeitar a condição não embutida especificada para o sensor. (Ref.: tipo de montagem)

Saída normalmente fechada

Configuração de saída identificada como normalmente fechada na ficha do produto. (Ref.: configuração da saída)

Histerese

Diferença relativa entre os pontos de acionamento e desacionamento, expressa em relação a Sr. (Ref.: histerese de 1...15 % de Sr)

IP 65

Grau de proteção declarado para o invólucro; consulte a documentação do fabricante para verificar as condições de ensaio e aplicação. (Ref.: grau de proteção IP 65)
