Sensor Capacitivo IFM KI0016 M30

Pré-visualizar: KI0016 IFM - Sensor Capacitivo IFM Detecção de objetos M30 15mm NA 2 fios

KI0016 IFM - Sensor Capacitivo IFM Detecção de objetos M30 15mm NA 2 fios

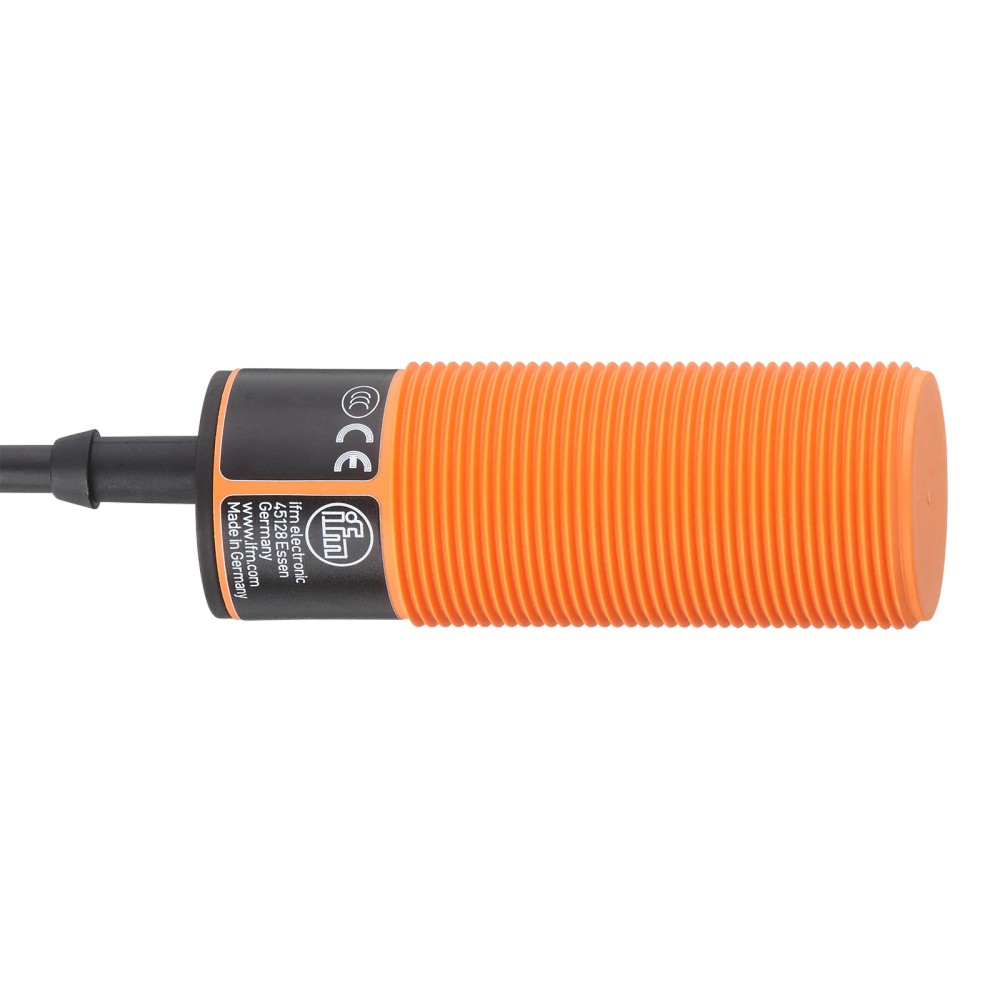

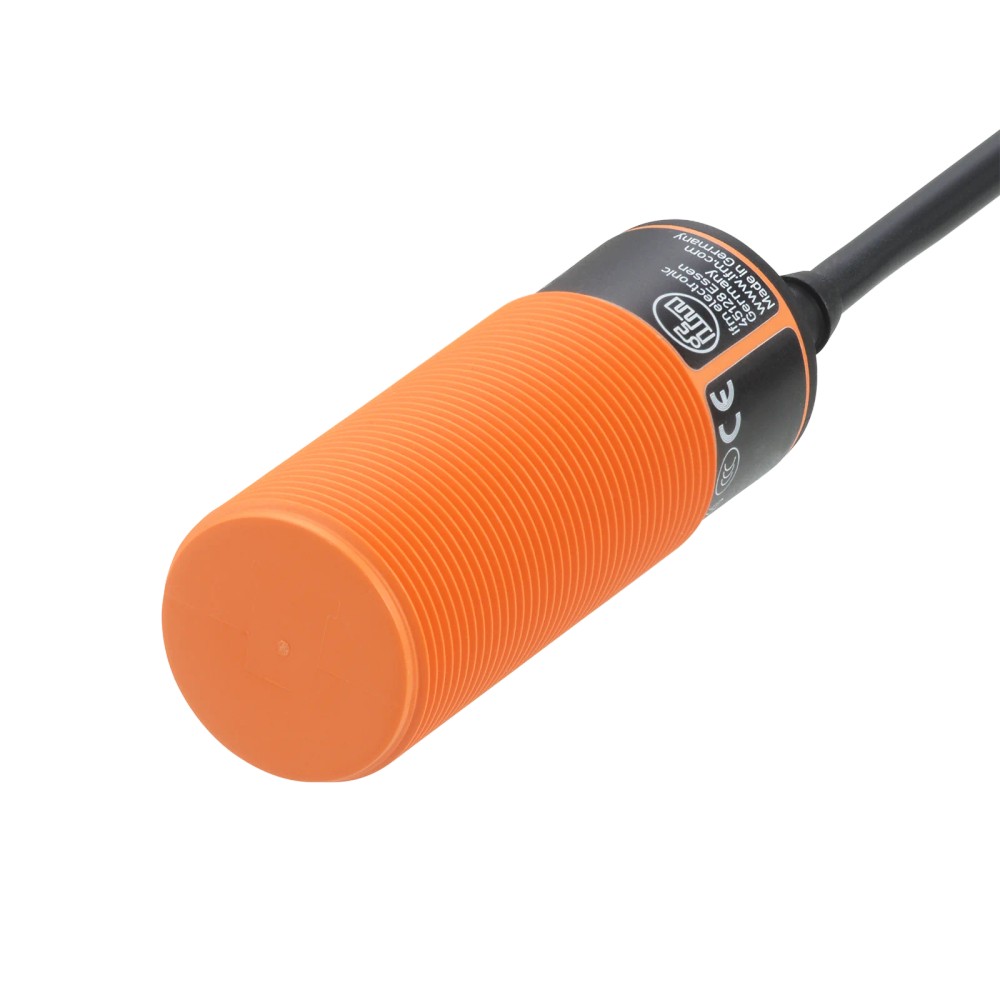

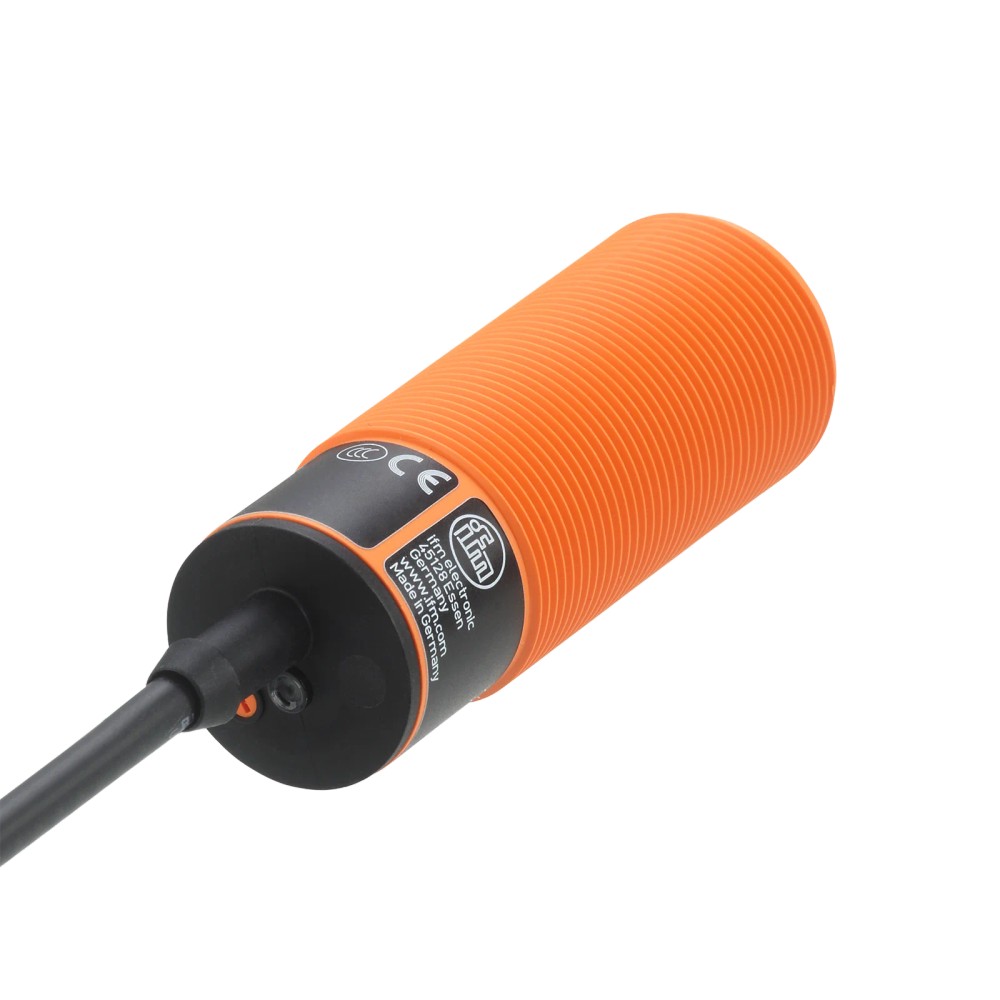

Imagem meramente ilustrativa

R$ 2.102,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI0016
EAN: 4021179146685
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KI0016 IFM - Sensor Capacitivo IFM Detecção de objetos M30 15mm NA 2 fios"

Destaques do Produto

Tecnologia

Capacitiva

Alcance nominal

15 mm

Tipo de montagem

Não embutido

Saída e fiação

Normalmente aberta; 2 fios

Alimentação

20...250 V AC/DC

Conexão

Cabo PVC de 2 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo IFM KI0016, M30 x 1,5, alcance de detecção de 15 mm, normalmente aberto, 2 fios

O IFM KI0016 é um sensor capacitivo para detecção de objetos, com montagem não embutida e distância nominal de detecção de 15 mm. Possui saída normalmente aberta de 2 fios para operação em AC/DC e conexão por cabo PVC de 2 m. Seu invólucro roscado M30 x 1,5 tem comprimento de 81 mm e grau de proteção IP65.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Montagem	Não embutido
Distância nominal de detecção	15 mm
Saída	Normalmente aberta, 2 fios
Tensão de operação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²
Rosca e comprimento	M30 x 1,5; 81 mm
Grau de proteção	IP65
Temperatura ambiente	-25...70 °C
Frequência de comutação	25 Hz AC / 40 Hz DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que precisam detectar objetos por sensor capacitivo, com distância nominal de detecção de 15 mm e montagem não embutida.
Instalações compatíveis com rosca M30 x 1,5, tensão de operação de 20...250 V AC/DC e saída normalmente aberta de 2 fios.
Ambientes dentro da faixa de temperatura de -25...70 °C e que atendam às condições de proteção IP65.

⚠ Considere outro se precisa de:

Não selecione se a instalação exigir montagem embutida: este modelo é especificado para montagem não embutida.
Não selecione para circuitos que exijam saída normalmente fechada, três fios ou outra configuração de saída; a ficha identifica saída normalmente aberta de 2 fios.
Não utilize quando a tensão do circuito estiver fora de 20...250 V AC/DC ou quando forem necessárias proteções contra curto-circuito, sobrecarga ou inversão de polaridade, indicadas como não disponíveis.

APLICAÇÕES E USO

Aplicação comprovada pela descrição do produto: detecção capacitiva de objetos, com montagem não embutida e distância nominal de 15 mm. A distância de trabalho informada é de 0...12,1 mm; confirme a resposta para o material e a geometria do objeto usando os fatores de correção do fabricante.
Possibilidade de aplicação inferida: detecção de materiais como vidro, água, cerâmica e PVC, pois a ficha fornece fatores de correção para esses materiais. A distância efetiva varia conforme o material; consulte o datasheet e valide na instalação.
Use somente dentro da faixa ambiente especificada de -25...70 °C e considerando IP65. A ficha não informa adequação a imersão nem a condições ambientais além das classificações declaradas.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo IFM KI0016, M30 x 1,5, alcance de detecção de 15 mm, normalmente aberto, 2 fios, verifique estes pontos:

Escolha o KI0016 quando

A aplicação exigir detecção capacitiva, montagem não embutida, distância nominal de 15 mm, saída normalmente aberta de 2 fios e alimentação dentro de 20...250 V AC/DC. Confirme também a compatibilidade da rosca M30 x 1,5 e o espaço para o corpo de 81 mm.

Considere outra configuração quando

O circuito exigir montagem embutida, saída normalmente fechada, quantidade de fios diferente ou proteções contra curto-circuito, sobrecarga ou inversão de polaridade. Compare a ficha elétrica e mecânica da alternativa antes da substituição.

Verifique a distância efetiva

A ficha informa distância de trabalho de 0...12,1 mm e distância real de comutação Sr de 15 ± 10 %. Avalie a posição do objeto e consulte o datasheet para condições específicas do material detectado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo	Tecnologia indicada na ficha do fabricante.
Modelo	KI0016	Código do produto.
Marca	IFM / ifm electronic	Identificação do fabricante conforme dados do anúncio e catálogo.
Alcance de detecção	15 mm	Valor nominal informado para detecção.
Montagem	Não embutido	Condição construtiva de instalação especificada.
Configuração de fábrica da distância de comutação	15 mm	Ajuste de fábrica indicado na ficha.
Distância de comutação ajustável	Sim	A ficha informa possibilidade de ajuste; consultar datasheet para procedimento.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação especificada.
Classe de proteção	II	Classe elétrica indicada na ficha.
Proteção necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 2 A; rápido	Proteção externa indicada pelo fabricante.
Proteção contra sobrecarga	Não	Recurso não disponível conforme ficha.
Proteção contra curto-circuitos	Não	Recurso não disponível conforme ficha.
Proteção contra inversão de polaridade	Não	Recurso não disponível conforme ficha.
Alta imunidade a interferência de frequência de rádio conduzida	Sim	Característica declarada na ficha do produto.

Saída e conexão elétrica
Função de saída	Normalmente aberta	Estado de saída indicado para o modelo.
Número de fios	2	Configuração elétrica do sensor.
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²	Tipo, comprimento e seção dos condutores informados.
Cores dos fios	BN = marrom; BU = azul	Identificação dos condutores conforme ficha.
Corrente de saída mínima	5 mA	Limite mínimo especificado para a saída.
Corrente residual máxima	2,5 mA (250 V AC) / 1,7 mA (110 V AC) / 1,5 mA (24 V DC)	Valores dependentes da tensão de operação, conforme ficha.
Corrente máxima constante da saída de comutação AC	200 mA; para aplicação UL: 250 mA	Limite de corrente contínua informado para AC; observar a condição UL indicada.
Corrente máxima constante da saída de comutação DC	200 mA; para aplicação UL: 100 mA	Limite de corrente contínua informado para DC; observar a condição UL indicada.
Corrente máxima de pico da saída de comutação	1500 mA; 20 ms / 0,5 Hz	Pico permitido somente nas condições de duração e frequência indicadas.
Queda de tensão máxima da saída de comutação AC	10 V	Queda máxima especificada para saída AC.
Queda de tensão máxima da saída de comutação DC	8 V	Queda máxima especificada para saída DC.

Distâncias e desvios
Distância de trabalho	0...12,1 mm	Faixa de trabalho indicada pelo fabricante.
Distância real de comutação Sr	15 ± 10 % mm	Valor real de comutação e tolerância declarados.
Variação no ponto de comutação	-15...15 % de Sr	Variação indicada em relação à distância real de comutação.
Histerese	1...15 % de Sr	Faixa de histerese referenciada a Sr.
Fator de correção	Vidro: 0,4; água: 1; cerâmica: 0,2; PVC: 0,2	Fatores informados por material; considerar ao avaliar a distância efetiva de detecção.

Tempos de comutação
Frequência de comutação AC	25 Hz	Frequência máxima de comutação especificada para AC.
Frequência de comutação DC	40 Hz	Frequência máxima de comutação especificada para DC.

Displays e elementos de operação
Display / status de chaveamento	1 LED amarelo	Indicador de estado de comutação informado na ficha.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Limites de operação ambiente especificados.
Grau de proteção	IP65	Grau de proteção declarado; não implica adequação a condições não especificadas na ficha.
Compatibilidade eletromagnética	EN 60947-5-2	Norma indicada nos dados do produto.
Certificações	CCC, CE, cULus Listed, UKCA	Certificações listadas nos dados do catálogo.
MTTF	489 anos	Valor informado no catálogo; não representa período de garantia ou vida útil garantida.

Dados mecânicos e materiais
Designação da rosca	M30 x 1,5	Dimensão nominal da rosca de montagem.
Dimensões	M30 x 1,5 / comprimento 81 mm	Dimensões informadas para o invólucro.
Invólucro	Forma construtiva de roscas	Tipo construtivo declarado.
Materiais	Invólucro com potenciômetro: PBT; porca: PA; tampas: TPE-E	Materiais dos componentes conforme dados do produto.
Peso	196 g	Massa indicada no catálogo.
Material incluído	2 porcas de fixação	Acessórios informados como incluídos.
Unidades por embalagem	1 peça	Quantidade por embalagem indicada na ficha.

COMPATIBILIDADE

Comunicação

• Não há interface de comunicação ou protocolo digital especificado na ficha; a saída é uma saída de comutação normalmente aberta.

Conexões

Elétrica Cabo PVC de 2 m, 2 x 0,5 mm², dois fios identificados como BN = marrom e BU = azul. Tensão de operação: 20...250 V AC/DC. Verifique a carga e o circuito conforme o datasheet; não há proteção contra curto-circuito, sobrecarga ou inversão de polaridade.

Processo Conexão mecânica roscada M30 x 1,5. Montagem não embutida. Não é informada conexão de processo por flange ou adaptador.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com rosca M30 x 1,5, montagem não embutida e espaço compatível com comprimento de 81 mm	✓	A geometria e a montagem correspondem às especificações mecânicas do KI0016.
Circuito AC ou DC entre 20 e 250 V, compatível com saída normalmente aberta de 2 fios	✓	A faixa de operação e a configuração de saída constam na ficha do produto; confirme também os requisitos da carga.
Sistema que exige protocolo de comunicação digital ou dados de processo por rede	✗	A ficha não especifica protocolo ou interface de comunicação; o produto é descrito com saída de comutação.
Instalação que exige sensor embutido, saída normalmente fechada ou proteção integrada contra curto-circuito	✗	O KI0016 é não embutido, normalmente aberto e não possui proteção contra curto-circuito conforme os dados informados.
Operação fora da faixa ambiente de -25...70 °C	✗	A condição excede os limites de temperatura ambiente especificados.

INSTALAÇÃO

Como instalar o Sensor capacitivo IFM KI0016, M30 x 1,5, alcance de detecção de 15 mm, normalmente aberto, 2 fios

Confirme que a aplicação exige sensor capacitivo não embutido e que a montagem aceita rosca M30 x 1,5 e comprimento de 81 mm.
Instale mecanicamente o sensor na posição de detecção prevista; consulte o desenho dimensional e as instruções do fabricante para requisitos de montagem e ajuste.
Verifique que a tensão do circuito está entre 20 e 250 V AC/DC e que a carga atende aos limites elétricos especificados no datasheet.
Conecte os dois condutores conforme a identificação da ficha: BN marrom e BU azul. Consulte o datasheet para o esquema elétrico antes de energizar.
Preveja o fusível miniatura rápido conforme IEC 60127-2, folha 1, com valor ≤ 2 A, conforme indicado pelo fabricante.
Energize e confirme a comutação pelo LED amarelo; valide a distância de detecção com o objeto real e ajuste a distância de comutação conforme o procedimento do datasheet, se necessário.

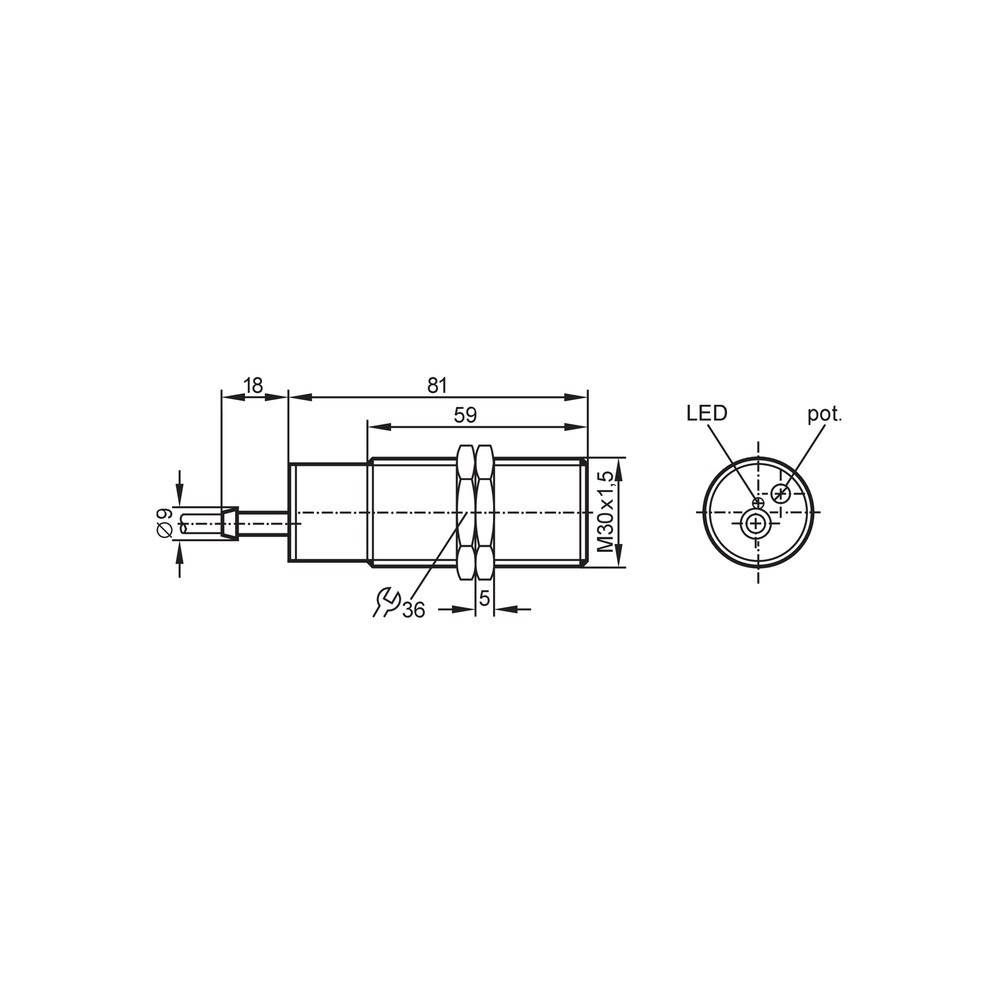

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto está próximo.	Distância ou material do objeto pode reduzir a distância efetiva; a ficha apresenta fatores de correção distintos por material.	Confira a posição do objeto em relação à distância de trabalho de 0...12,1 mm, identifique o material e consulte o fator de correção no datasheet.
A carga permanece parcialmente energizada mesmo com a saída aparentemente desligada.	Corrente residual da saída de 2 fios, especificada em valores que variam conforme a tensão.	Meça a corrente residual nas condições reais do circuito e compare com os valores da ficha; confirme se a carga é compatível com uma saída de 2 fios.
O sensor não opera ou aquece durante a verificação elétrica.	Tensão fora da faixa de operação, ligação incorreta ou carga acima dos limites da saída.	Desenergize o circuito e confira tensão, identificação dos fios BN/BU, corrente da carga e limites de comutação no datasheet.
O ponto de comutação varia ou não coincide com a distância esperada.	Variação de comutação e histerese especificadas, ou distância ajustada diferente da condição de aplicação.	Verifique a distância real de comutação Sr, a variação de -15...15 % de Sr, a histerese de 1...15 % de Sr e o ajuste do sensor conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM KI0016 (PT-BR) (Datasheet) Desenho em escala do KI0016 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KI0016 e para que serve?

É um sensor capacitivo para detecção de objetos, com montagem não embutida. A ficha especifica distância nominal de 15 mm e saída normalmente aberta de 2 fios.

O KI0016 funciona em AC e DC?

Sim, a tensão de operação especificada é de 20...250 V AC/DC. Confira os limites de corrente e a corrente residual em função da tensão no datasheet.

O que acompanha o sensor?

A ficha informa 2 porcas de fixação e uma unidade por embalagem. A conexão do sensor é feita por cabo PVC de 2 m.

Posso instalar este modelo embutido?

Não. O KI0016 está especificado para montagem não embutida; para instalação embutida, selecione um modelo cuja ficha declare essa forma de montagem.

Este sensor serve para um circuito que exige saída normalmente fechada?

Não, a saída do KI0016 é normalmente aberta. A ficha não indica uma versão normalmente fechada deste modelo.

O sensor está ligado, mas não detecta o objeto; o que devo verificar antes de trocar?

Confira a distância entre o objeto e a face sensora, o material detectado e o ajuste da distância de comutação. Os fatores de correção variam conforme o material e constam no datasheet.

A carga continua energizada quando espero que a saída esteja desligada; o que pode ser?

Uma causa possível é a corrente residual da saída de 2 fios, que depende da tensão aplicada. Meça o circuito e compare o valor com os limites informados na ficha antes de substituir o sensor.

Quando devo escolher o KI0016 em vez de outro sensor capacitivo?

Escolha-o quando forem compatíveis a montagem não embutida, a rosca M30 x 1,5, o alcance nominal de 15 mm e a saída normalmente aberta de 2 fios. Se a instalação exigir outra montagem ou configuração de saída, compare a ficha de outro modelo.

Como devo ligar os fios do KI0016?

A ficha identifica BN como marrom e BU como azul. Consulte o esquema elétrico no datasheet e desenergize o circuito antes de realizar a ligação.

O KI0016 tem proteção contra curto-circuito ou inversão de polaridade?

Não. A ficha indica que não há proteção contra curto-circuito, sobrecarga ou inversão de polaridade; planeje o circuito e a proteção externa conforme o datasheet.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que detecta objetos por princípio capacitivo; no KI0016, a distância nominal declarada é 15 mm (Ref.: Alcance de detecção).

Montagem não embutida

Forma de instalação declarada para o sensor, que deve ser considerada no arranjo mecânico (Ref.: Montagem).

Distância real de comutação usada como referência para tolerâncias e histerese (Ref.: Distância real de comutação Sr: 15 ± 10 % mm).

Histerese

Diferença entre os pontos de comutação e liberação; expressa como percentual de Sr neste produto (Ref.: Histerese: 1...15 % de Sr).

IP65

Grau de proteção declarado para o invólucro; representa a classificação informada na ficha do produto (Ref.: Grau de proteção IP65).
