Sensor Capacitivo IFM KI0016

Pré-visualizar: KI0016 IFM - Sensor Capacitivo IFM Detecção de nível M30 15mm NA

KI0016 IFM - Sensor Capacitivo IFM Detecção de nível M30 15mm NA

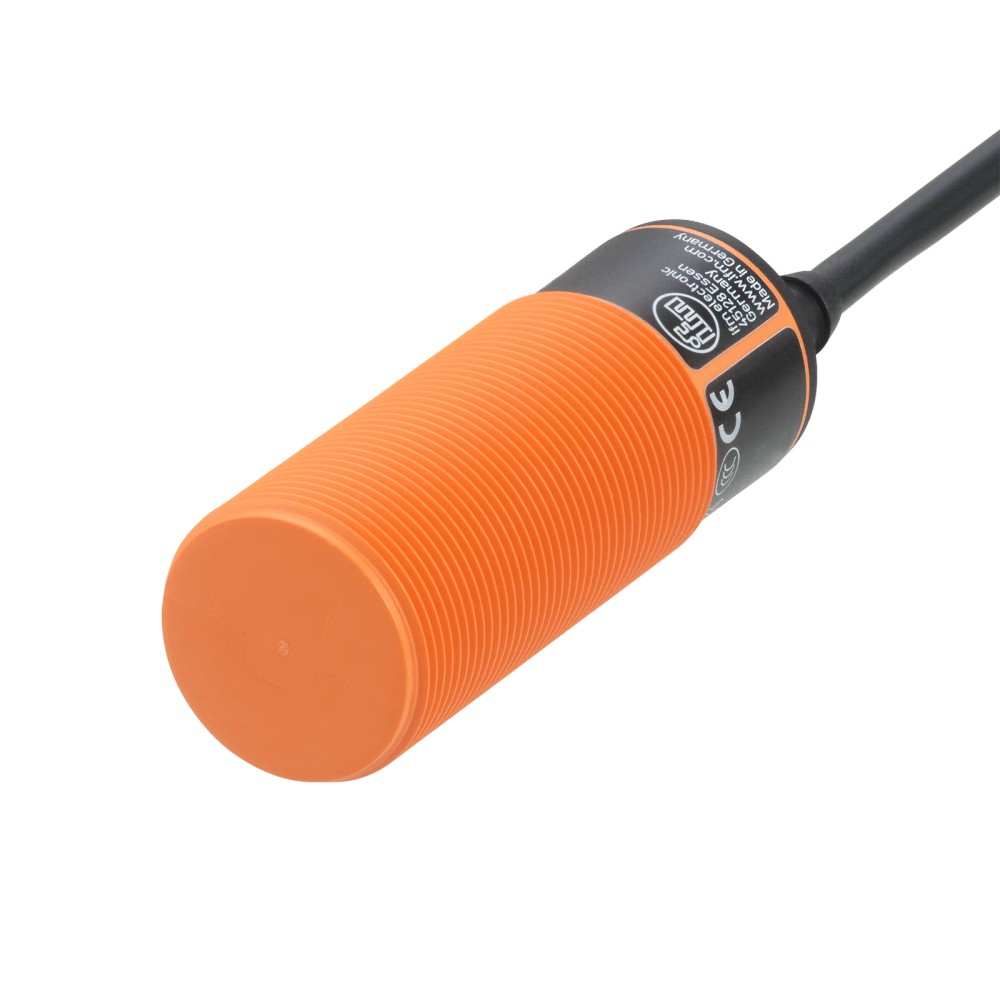

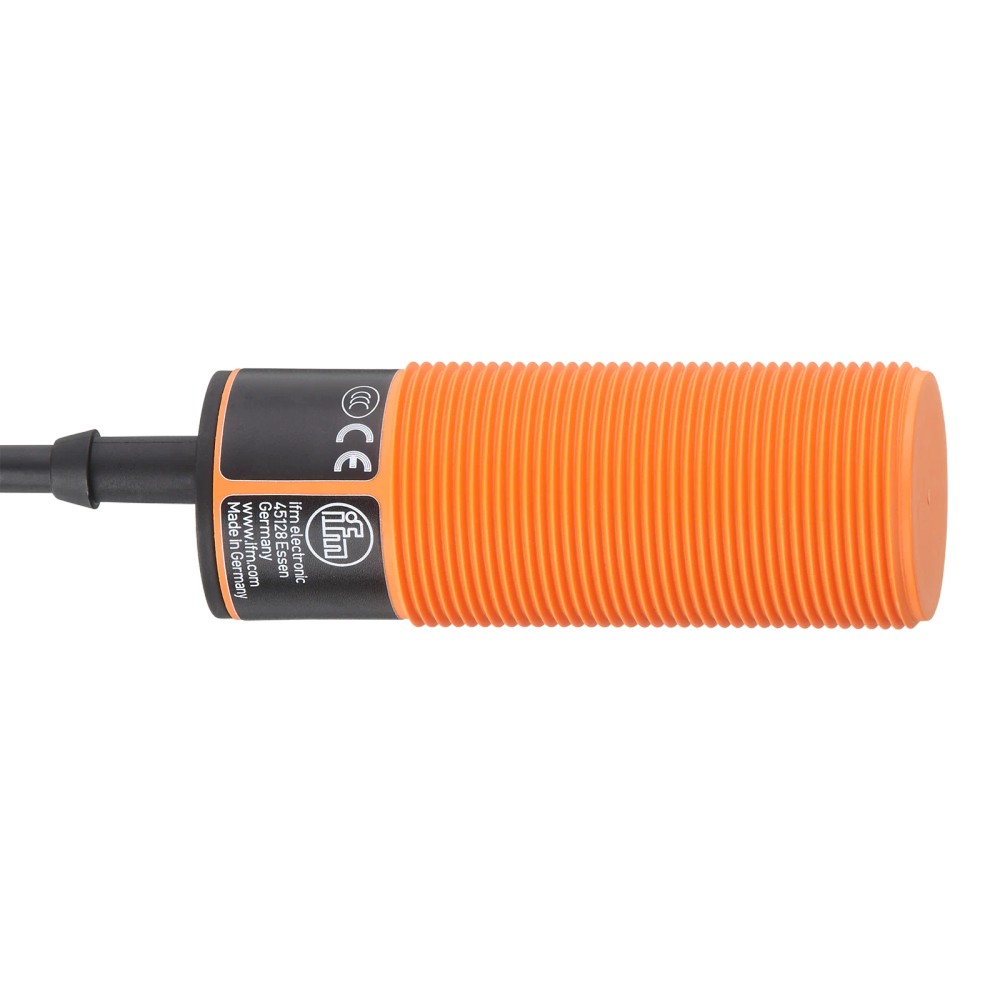

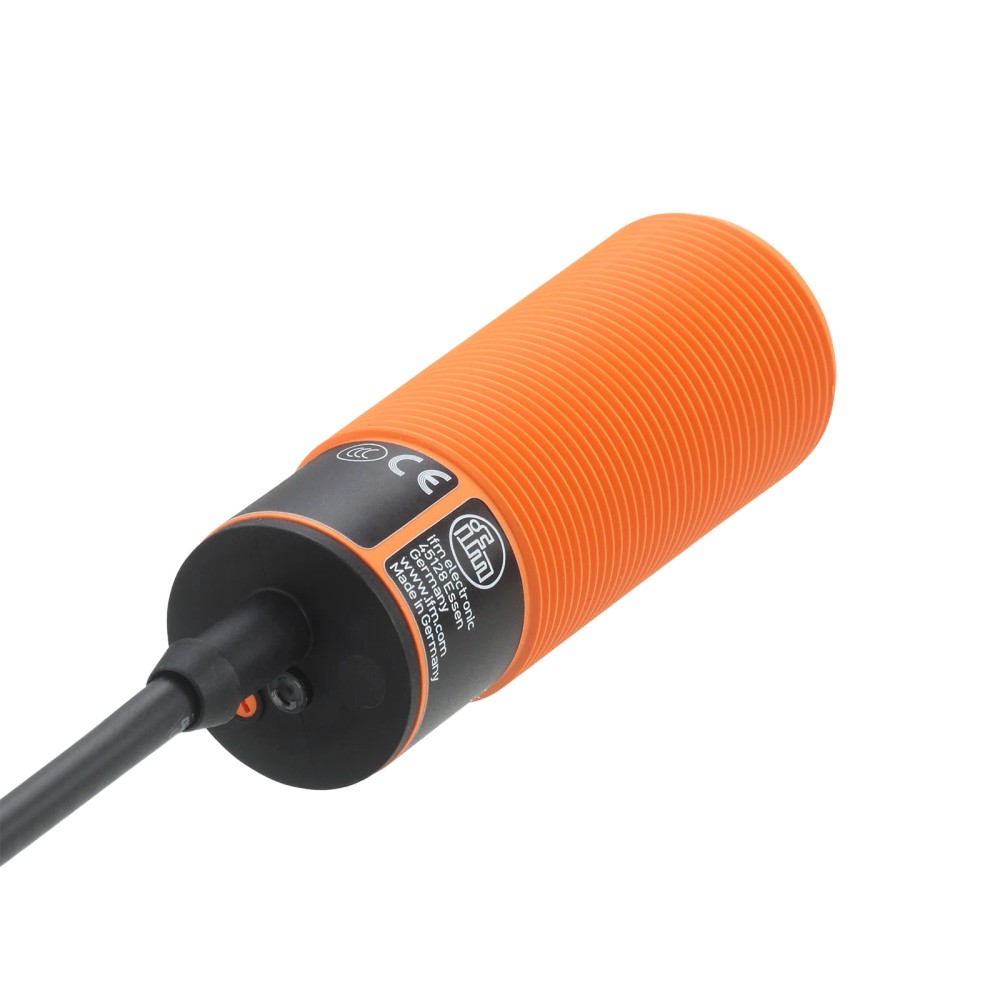

Imagem meramente ilustrativa

R$ 2.102,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KI0016
EAN: 4021179146685
NCM do produto: 85365090

Destaques do Produto Montagem Não embutida...mais

Fechar menu

Saiba mais sobre: "KI0016 IFM - Sensor Capacitivo IFM Detecção de nível M30 15mm NA"

Destaques do Produto

Montagem

Não embutida

Alcance de detecção

15 mm

Saída

Normalmente aberta

Alimentação

20...250 V AC/DC

Conexão

Cabo PVC de 2 m, dois fios

Proteção do invólucro

IP65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo IFM KI0016, M30 x 1,5, alcance de detecção de 15 mm, saída normalmente aberta

O IFM KI0016 é um sensor capacitivo para detecção de presença ou nível de materiais dentro do alcance especificado. Possui rosca M30 x 1,5, alcance de detecção de 15 mm e montagem não embutida. A saída é normalmente aberta, e a conexão é feita por cabo PVC de 2 m, com dois fios. Opera em AC/DC e tem grau de proteção IP65.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Designação da rosca	M30 x 1,5
Comprimento	81 mm
Alcance de detecção	15 mm; montagem não embutida
Saída	Normalmente aberta
Tensão de operação	20...250 V AC/DC
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²
Grau de proteção	IP65
Temperatura ambiente	-25...70 °C
Frequência de comutação	25 Hz AC / 40 Hz DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de presença ou nível em instalações que aceitem montagem não embutida e distância de detecção de até 15 mm, respeitando as condições da aplicação.
Instalações com alimentação compatível com 20...250 V AC/DC e interface de dois fios, considerando a corrente mínima de saída de 5 mA e as correntes residuais especificadas.
Ambientes cuja temperatura ambiente esteja entre -25 e 70 °C e que atendam às condições de proteção IP65.

⚠ Considere outro se precisa de:

Aplicações que exijam montagem embutida: este modelo é especificado para montagem não embutida.
Aplicações que necessitem de saída normalmente fechada: a saída informada para este modelo é normalmente aberta.
Instalações que exijam proteção contra curto-circuito, sobrecarga ou inversão de polaridade: essas proteções não estão disponíveis neste sensor.
Aplicações que exijam corrente de saída mínima inferior a 5 mA ou ultrapassem a corrente constante máxima especificada para a saída.

APLICAÇÕES E USO

Detecção capacitiva de presença ou nível em instalações que permitam montagem não embutida; o alcance especificado é 15 mm e a distância efetiva pode variar conforme o material, para o qual a ficha apresenta fatores de correção.
Aplicações com alimentação AC ou DC entre 20 e 250 V e circuito de dois fios, desde que a carga atenda à corrente mínima, à corrente residual e aos limites da saída especificados.
Uso em ambiente com temperatura de -25 a 70 °C e instalação compatível com o grau de proteção IP65. A ficha não identifica materiais ou processos específicos como aplicação comprovada; validar o desempenho na condição real de montagem.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo IFM KI0016, M30 x 1,5, alcance de detecção de 15 mm, saída normalmente aberta, verifique estes pontos:

Escolha o KI0016 quando

A aplicação exigir detecção capacitiva, instalação não embutida, distância nominal de detecção de 15 mm, saída normalmente aberta e ligação elétrica compatível com dois fios em 20...250 V AC/DC.

Avalie outra configuração quando

A instalação exigir montagem embutida, saída normalmente fechada, proteção contra curto-circuito, sobrecarga ou inversão de polaridade, ou condições elétricas fora dos limites especificados. Confirme os requisitos da carga e do circuito no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo	Tipo de sensor informado para o KI0016.
Código do fabricante / SKU / Part Number	KI0016	Identificadores do produto.
Marca	IFM	Fabricante informado no anúncio.
Categoria	Sensor capacitivo	Classificação do produto.
GTIN	4021179146685	Identificador comercial informado.

Dados mecânicos
Designação da rosca	M30 x 1,5	Dimensão da rosca do invólucro.
Dimensões	M30 x 1,5 / L = 81 mm	Dimensão externa informada para o produto.
Comprimento	81 mm	Comprimento indicado na ficha.
Montagem	Não embutido	Condição de instalação especificada.
Invólucro	Forma construtiva de roscas	Construção do sensor informada na ficha.
Materiais	Invólucro com potenciômetro: PBT; porca: PA; tampas: TPE-E	Materiais dos componentes indicados pelo fabricante.
Peso	196 g	Massa informada para o produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Material incluído	2 porcas de fixação	Acessórios informados como incluídos.

Faixa de detecção
Alcance de detecção	15 mm	Alcance especificado para o sensor.
Distância de trabalho	0...12,1 mm	Faixa de trabalho informada na ficha.
Distância real de comutação Sr	15 ± 10 % mm	Valor real de comutação e tolerância especificados.
Configuração de fábrica da distância de comutação	15 mm	Ajuste de fábrica informado.
Distância de comutação ajustável	Sim	A ficha informa possibilidade de ajuste.
Fator de correção	Vidro: 0,4 / água: 1 / cerâmica: 0,2 / PVC: 0,2	Fatores informados por material; considerar ao avaliar a distância efetiva de detecção.

Dados elétricos
Tensão de operação	20...250 V AC/DC	Faixa de alimentação especificada.
Número de fios	2	Configuração elétrica do sensor.
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²	Tipo, comprimento e seção dos condutores informados.
Cores dos fios	BN = marrom; BU = azul	Identificação dos condutores.
Corrente de saída mínima	5 mA	Limite mínimo especificado para a saída.
Corrente residual máxima	2,5 mA (250 V AC) / 1,7 mA (110 V AC) / 1,5 mA (24 V DC)	Corrente residual indicada conforme a condição de tensão.
Intensidade de corrente máxima constante da saída de comutação AC	200 mA; para aplicação UL: 250 AC / 100 DC	Limites contínuos informados na ficha; observar a condição de aplicação indicada.
Intensidade de corrente máxima constante da saída de comutação DC	200 mA; para aplicação UL: 250 AC / 100 DC	Limites contínuos informados na ficha; observar a condição de aplicação indicada.
Intensidade de corrente máxima de pico da saída de comutação	1500 mA; 20 ms / 0,5 Hz	Valor de pico e condição temporal especificados.
Queda de tensão máxima da saída de comutação AC	10 V	Queda máxima informada para operação AC.
Queda de tensão máxima da saída de comutação DC	8 V	Queda máxima informada para operação DC.
Proteção necessária	Fusível miniatura rápido conforme IEC 60127-2, folha 1; ≤ 2 A	Requisito de proteção externa informado na ficha.
Classe de proteção	II	Classe de proteção elétrica especificada.
Proteção contra curto-circuitos	Não	A ficha informa ausência dessa proteção.
Proteção contra sobrecarga	Não	A ficha informa ausência dessa proteção.
Proteção contra inversão de polaridade	Não	A ficha informa ausência dessa proteção.

Saída e comutação
Função de saída	Normalmente aberta	Estado de saída informado para o produto.
Frequência de comutação AC	25 Hz	Frequência máxima de comutação especificada para AC.
Frequência de comutação DC	40 Hz	Frequência máxima de comutação especificada para DC.
Variação no ponto de comutação	-15...15 % de Sr	Variação indicada em relação à distância real de comutação.
Histerese	1...15 % de Sr	Faixa de histerese informada na ficha.
Display / status de chaveamento	1 LED amarelo	Indicador visual do estado de chaveamento.

Precisão e dados de confiabilidade
MTTF	489 anos	Valor de MTTF informado nos dados do produto; não representa vida útil garantida.

Condições ambientais e conformidade
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP65	Grau de proteção indicado para o invólucro; a instalação deve preservar as condições de montagem.
EMC	EN 60947-5-2	Referência de compatibilidade eletromagnética informada.
Imunidade a interferência de frequência de rádio conduzida	Sim; elevada imunidade na AF conduzida	Característica declarada na ficha.
Certificações	CCC, CE, cULus Listed, UKCA	Certificações listadas nos dados do produto.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; a saída é de comutação elétrica.

Conexões

Elétrica Cabo PVC de 2 m, dois fios de 0,5 mm²; condutores BN = marrom e BU = azul. Alimentação de 20...250 V AC/DC. Saída normalmente aberta. Verificar corrente mínima de saída de 5 mA, corrente residual máxima especificada e limites de corrente da saída. Não possui proteção contra curto-circuito, sobrecarga ou inversão de polaridade. A ficha especifica proteção por fusível miniatura rápido conforme IEC 60127-2, folha 1, ≤ 2 A.

Processo Invólucro roscado M30 x 1,5; montagem não embutida. O sensor não tem conexão de processo para tubulação especificada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicação com suporte roscado M30 x 1,5, montagem não embutida e distância de detecção compatível com 15 mm	✓	A designação da rosca, o tipo de montagem e o alcance são especificados para o KI0016; confirme espaço e geometria da instalação.
Circuito AC ou DC dentro da faixa de 20...250 V, com carga compatível com a saída de dois fios	✓	A tensão de operação AC/DC é especificada. Também devem ser observados os limites de corrente, a corrente mínima de saída e a corrente residual.
Sistema que exige protocolo IO-Link ou outro protocolo digital	✗	A ficha não informa protocolo digital; o produto é descrito com saída de comutação.
Instalação que exige proteção contra curto-circuito, sobrecarga ou inversão de polaridade integrada	✗	A ficha informa que essas proteções não estão disponíveis no KI0016.
Ambiente com temperatura fora de -25...70 °C	✗	A temperatura ambiente especificada é de -25...70 °C.
Aplicação que exige montagem embutida ou saída normalmente fechada	✗	O KI0016 é especificado como não embutido e com saída normalmente aberta.

INSTALAÇÃO

Como instalar o Sensor capacitivo IFM KI0016, M30 x 1,5, alcance de detecção de 15 mm, saída normalmente aberta

Confirme que a aplicação requer sensor capacitivo não embutido e que a geometria permite montagem com rosca M30 x 1,5.
Verifique a distância entre a face sensora e o alvo, considerando o alcance especificado e os fatores de correção do material indicado na ficha.
Instale o sensor mecanicamente sem danificar a rosca ou o invólucro; consulte o desenho dimensional para conferir as dimensões de instalação.
Desenergize o circuito antes de realizar as ligações elétricas e confirme que a tensão está dentro da faixa de operação especificada.
Conecte os dois condutores conforme a identificação fornecida: BN marrom e BU azul; respeite os requisitos do circuito de dois fios e da carga.
Instale a proteção externa especificada, energize o sistema e confirme o chaveamento e o LED amarelo nas condições reais de operação.

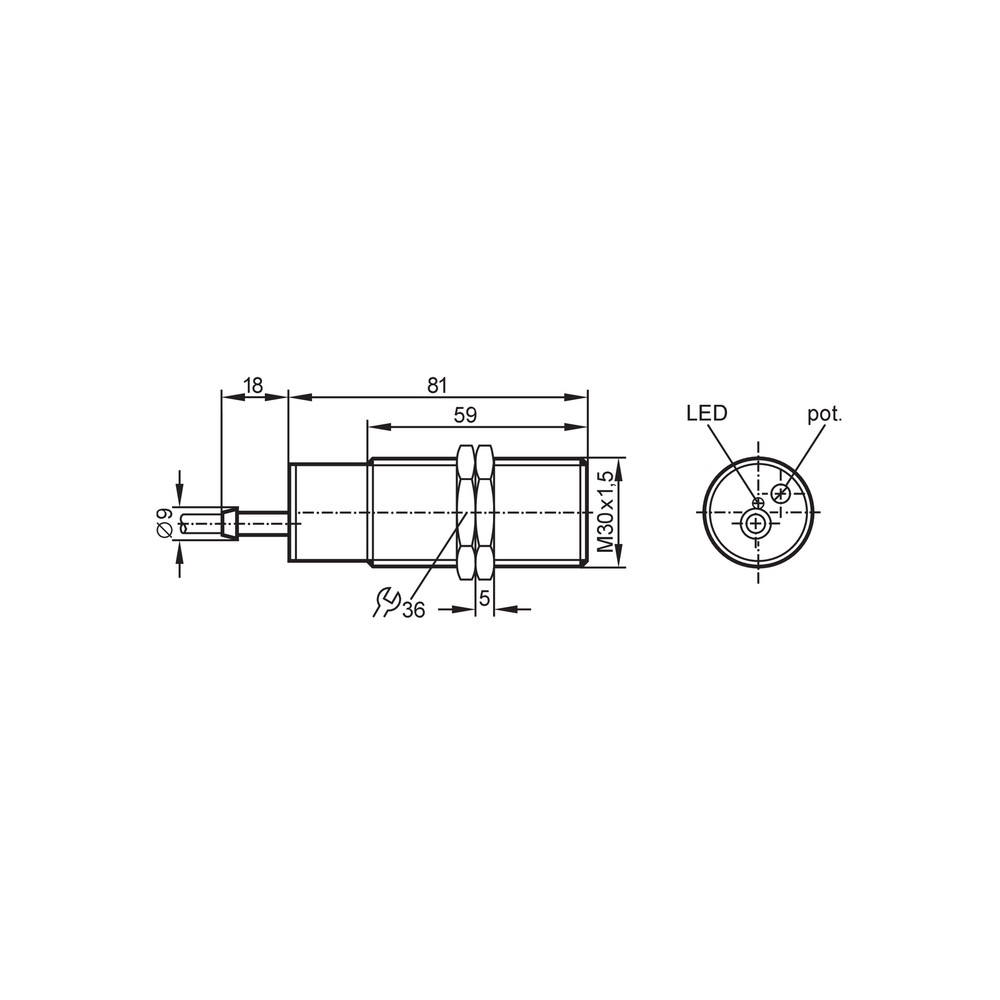

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Distância ou material do alvo pode não corresponder à condição de detecção; a ficha informa fatores de correção distintos por material.	Confirme a distância de montagem, o material do alvo e a configuração da distância de comutação; compare a condição com o datasheet.
A carga permanece acionada ou não desaciona como esperado.	A saída é normalmente aberta e o circuito de dois fios apresenta corrente residual especificada, que pode influenciar cargas compatíveis de forma inadequada.	Confirme a lógica esperada para saída normalmente aberta e verifique a corrente residual correspondente à tensão de alimentação e a compatibilidade da carga.
O sensor ou a carga apresenta funcionamento irregular após a ligação.	Tensão, corrente de carga ou esquema de ligação podem estar fora dos limites do sensor; o modelo não possui proteção contra curto-circuito, sobrecarga ou inversão de polaridade.	Desenergize o circuito e confira tensão, ligação dos condutores, corrente mínima e limites de corrente da saída; verifique também a proteção externa especificada.
O estado de comutação varia com a posição do alvo.	A variação no ponto de comutação e a histerese fazem parte das características especificadas; a distância também pode depender do material detectado.	Observe o LED de estado, repita o teste mantendo o material e a geometria constantes e confira as faixas de variação e histerese no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM KI0016 em português (Datasheet) Desenho em escala do KI0016 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o KI0016 e para que tipo de detecção serve?

É um sensor capacitivo IFM destinado à detecção por proximidade. A ficha especifica montagem não embutida e alcance de detecção de 15 mm.

Quais são a alimentação e o tipo de saída deste sensor?

Opera em 20...250 V AC/DC e tem saída normalmente aberta. A conexão é de dois fios, portanto a carga e o circuito precisam ser compatíveis com os parâmetros elétricos informados.

O que acompanha o KI0016?

A ficha informa uma peça por embalagem e duas porcas de fixação incluídas. O sensor tem cabo PVC de 2 m.

Posso usar este modelo em montagem embutida?

Não. O KI0016 é especificado para montagem não embutida; para uma instalação embutida, selecione um modelo cuja ficha indique esse tipo de montagem.

Este sensor serve para uma aplicação que exige saída normalmente fechada?

Não. A função de saída informada para o KI0016 é normalmente aberta.

O sensor não detecta o alvo; o que devo verificar antes de substituí-lo?

Verifique primeiro a distância, o material do alvo e o ajuste da distância de comutação. A ficha apresenta fatores de correção por material, que podem alterar a distância efetiva.

A carga continua energizada quando o sensor deveria estar desligado; o que pode causar isso?

Uma causa possível é a corrente residual da saída de dois fios, além da lógica normalmente aberta. Confira a corrente residual para a tensão usada e se a carga é compatível antes de substituir o sensor.

Devo escolher o KI0016 ou outro tipo de sensor?

Escolha o KI0016 se a aplicação aceitar detecção capacitiva, montagem não embutida, saída normalmente aberta e os limites elétricos especificados. Se precisar de montagem embutida ou de outra função de saída, compare com um modelo cuja ficha atenda a esses requisitos.

Que cuidados devo tomar ao instalar o sensor?

Desenergize o circuito antes da ligação, confirme a tensão e a carga e identifique BN como marrom e BU como azul. Consulte o desenho dimensional e instale a proteção externa indicada na ficha.

O KI0016 tem protocolo de comunicação ou proteção contra curto-circuito?

A ficha não informa protocolo de comunicação digital e especifica saída de comutação. Também declara que o sensor não possui proteção contra curto-circuito, sobrecarga ou inversão de polaridade.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que detecta alterações capacitivas para identificar a presença de um alvo. (Ref.: tipo de sensor: capacitivo.)

Montagem não embutida

Instalação em que o sensor não fica embutido na superfície de montagem, conforme a classificação indicada na ficha. (Ref.: montagem: não embutido.)

Distância real de comutação Sr

Distância real de comutação indicada para o sensor, com tolerância especificada pelo fabricante. (Ref.: Sr = 15 ± 10 % mm.)

Histerese

Diferença entre os pontos de acionamento e desacionamento durante a aproximação e o afastamento do alvo. (Ref.: histerese = 1...15 % de Sr.)

Corrente residual

Corrente que pode permanecer no circuito de saída no estado não acionado; deve ser considerada na seleção da carga. (Ref.: corrente residual máxima especificada por tensão.)
