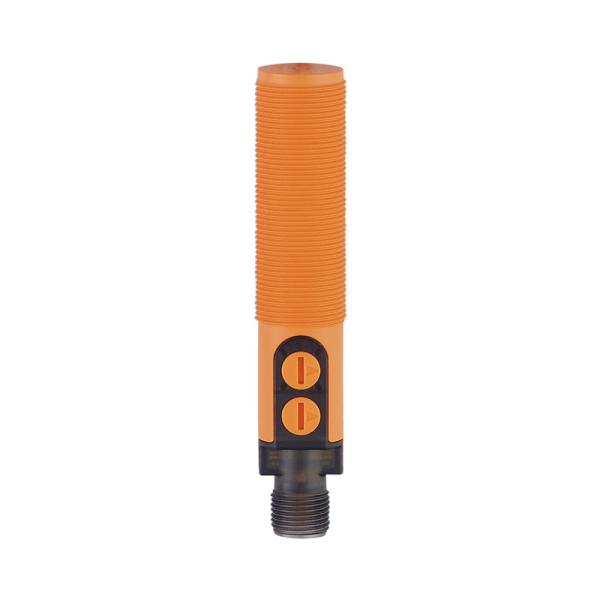

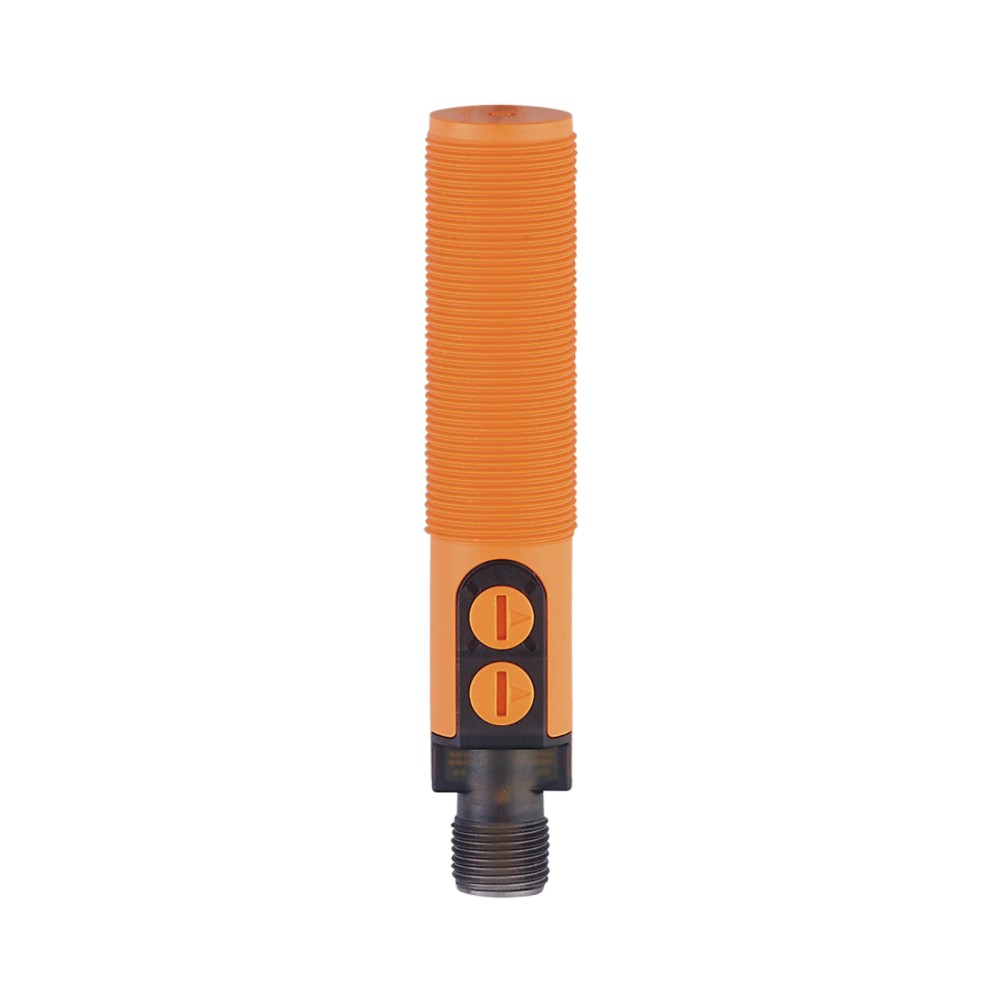

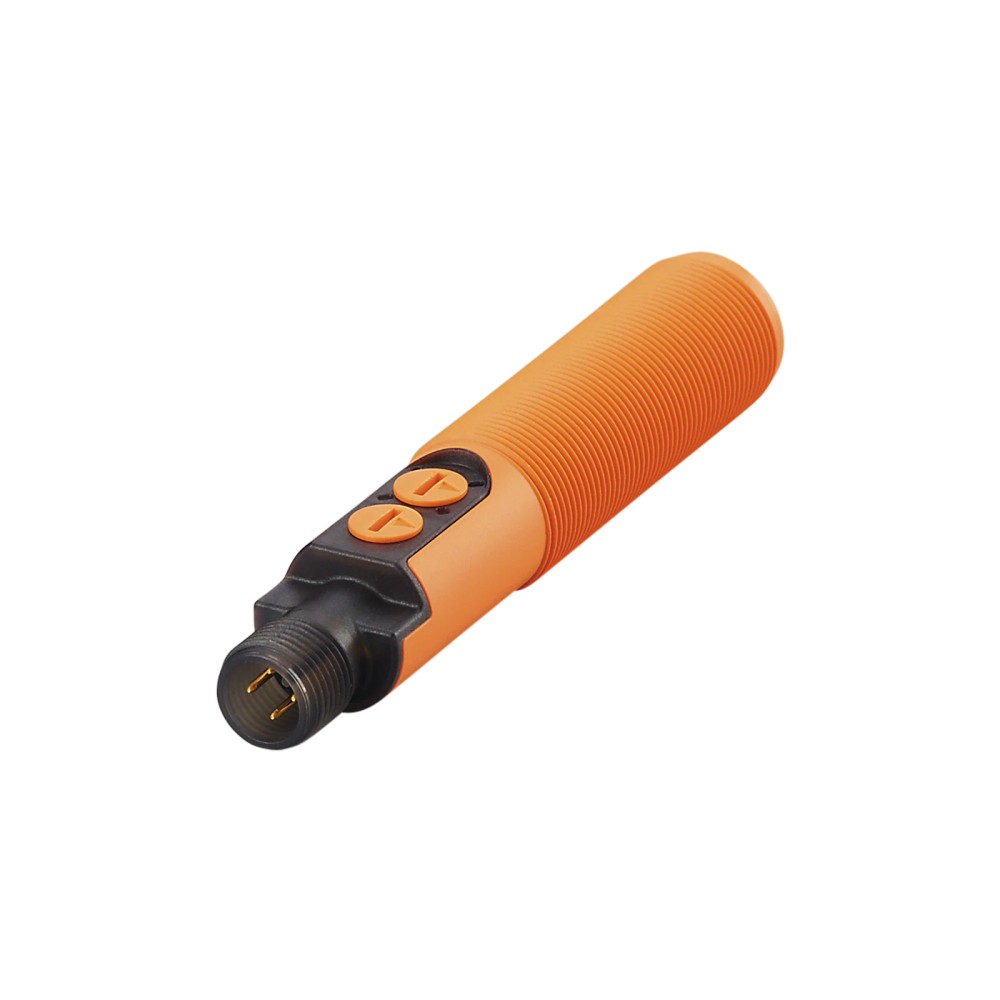

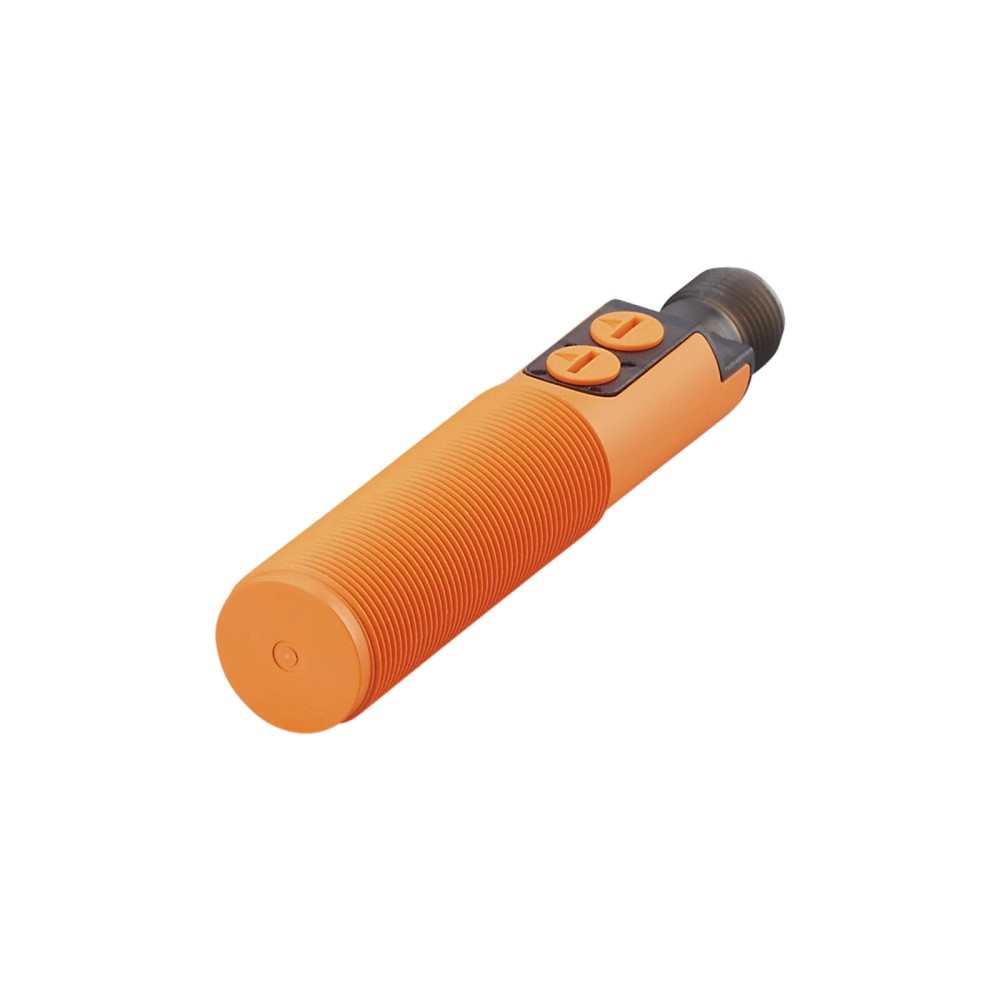

Sensor Capacitivo IFM KG6000 - M18, PNP, IO-Link

Pré-visualizar: KG6000 IFM - Sensor Capacitivo ifm Detecção de nível e objetos M18, PNP, IO-Link, 0.5-30mm

KG6000 IFM - Sensor Capacitivo ifm Detecção de nível e objetos M18, PNP, IO-Link, 0.5-30mm

Imagem meramente ilustrativa

R$ 1.340,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KG6000
EAN: 4021179302555
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KG6000 IFM - Sensor Capacitivo ifm Detecção de nível e objetos M18, PNP, IO-Link, 0.5-30mm"

Destaques do Produto

Tecnologia

Capacitiva

Montagem

Não embutida; rosca M18 x 1

Saída de comutação

PNP, abertura/fechamento selecionável

Alcance ajustável

0,5 a 30 mm

Interface

IO-Link e modo SIO

Conexão

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo ifm KG6000, M18 x 1, PNP, IO-Link, alcance ajustável de 0,5 a 30 mm

O ifm KG6000 é um sensor capacitivo para detectar objetos ou níveis, com distância de comutação ajustável. Possui saída PNP selecionável entre abertura e fechamento, comunicação IO-Link e conexão elétrica M12. Seu alcance especificado é de 0,5 a 30 mm, em montagem não embutida.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	KG6000
Tipo de sensor	Capacitivo
Rosca e dimensões	M18 x 1; comprimento de 92,5 mm
Alcance de detecção	0,5 a 30 mm; não embutido
Saída	PNP; abertura ou fechamento selecionável
Comunicação	IO-Link; modo SIO disponível
Conexão elétrica	M12, codificação A, 4 contatos
Alimentação	10 a 30 V DC
Grau de proteção	IP65, IP67 e IP69K
Temperatura ambiente	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de objetos ou níveis em aplicações compatíveis com sensor não embutido e distância ajustável dentro de 0,5 a 30 mm.
Entradas de controle compatíveis com sinal de saída PNP e instalações com alimentação DC entre 10 e 30 V.
Aplicações que utilizem comunicação IO-Link ou operação em modo SIO.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção além do alcance especificado de 30 mm.
Entradas elétricas que não sejam compatíveis com saída PNP, quando não houver interface adequada no sistema.
Instalações cuja temperatura ambiente fique fora de -25 a 80 °C.

APLICAÇÕES E USO

Aplicação descrita pelo fabricante: detecção capacitiva de objetos ou níveis; a ficha não identifica materiais específicos a detectar nem condições particulares de processo.
Possibilidade de uso em automação com entrada PNP, desde que a tensão, a ligação e os requisitos de carga do circuito estejam dentro dos dados especificados.
Possibilidade de integração em sistema IO-Link com porta master Classe A; confirme a configuração do controlador e os parâmetros no datasheet.
Para operação fora de IO-Link, a ficha declara modo SIO disponível. O alcance deve permanecer dentro da faixa indicada e a montagem deve respeitar a condição não embutida.
A faixa ambiente especificada é de -25 a 80 °C; a ficha também informa temperatura do fluido de -25 a 110 °C. Confirme qual condição se aplica à montagem real.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo ifm KG6000, M18 x 1, PNP, IO-Link, alcance ajustável de 0,5 a 30 mm, verifique estes pontos:

Escolha o KG6000 quando

A aplicação requerer detecção capacitiva não embutida, ajuste de distância entre 0,5 e 30 mm, saída PNP e conexão M12; IO-Link e modo SIO estão disponíveis.

Avalie outra configuração quando

O controlador exigir uma saída diferente de PNP, a instalação requerer montagem embutida ou a distância de detecção necessária estiver fora da faixa especificada. Confirme os requisitos do sistema no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo	Tecnologia e categoria informadas para o modelo KG6000.
Modelo / SKU / Part Number	KG6000	Identificação do produto.
GTIN	4021179302555	Código global de identificação informado no anúncio.
Marca	ifm / ifm electronic	Fabricante indicado na ficha.
Detecção	Objetos e nível	Finalidade descrita para o sensor capacitivo.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10 a 30 V DC	Faixa de alimentação indicada na ficha.
Consumo de corrente	< 22 mA	Consumo informado pelo fabricante.
Classe de proteção	III	Classificação indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim	Recurso de proteção declarado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Fontes de alimentação	Limited Voltage/Current	Designação presente nos dados do fabricante.

Saída de comutação
Função elétrica / saída	PNP	Tipo de saída especificado.
Função de saída	Abertura ou fechamento, selecionável	Configuração selecionável indicada para o sensor.
Corrente máxima constante da saída DC	200 mA	Limite informado para a saída de comutação.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída.
Frequência de comutação DC	30 Hz	Frequência de comutação indicada.
Distância real de comutação Sr	15 ± 10% mm	Valor nominal e tolerância informados.
Configuração de fábrica da distância de comutação	15 mm	Ajuste de fábrica indicado.
Variação no ponto de comutação	-10 a 10% de Sr	Faixa indicada em relação à distância real de comutação.
Histerese	1 a 15% de Sr	Faixa informada pelo fabricante.
Distância de comutação ajustável	Sim	A ficha declara ajuste da distância de comutação.

Faixa de detecção
Alcance de detecção	0,5 a 30 mm	Faixa especificada para montagem não embutida.
Método de montagem	Não embutido	Condição de montagem indicada nos dados do produto.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface indicada pelo fabricante.
Revisão IO-Link	1.1	Revisão informada na ficha.
Modo SIO	Sim	Operação SIO indicada como disponível.
Padrão SDCI	IEC 61131-9	Padrão associado à comunicação indicado na ficha.
Transferência IO-Link	COM2, 38,4 kBaud	Taxa e modo de transferência especificados.
Tempo mínimo do ciclo do processo	20 ms	Tempo mínimo informado para o ciclo do processo.
Classe de porta master exigida	A	Requisito declarado para a porta master.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil indicado na ficha.
Device ID suportado	Default 798	Identificador indicado nos dados do fabricante.

Conexão elétrica
Conector	1 x M12, codificação A, 4 contatos	Configuração da conexão elétrica informada.
Número de fios	3 fios	Informação do anúncio; consulte o esquema do fabricante para identificar os pinos e a ligação.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Faixa ambiente informada para o produto.
Temperatura do fluido	-25 a 110 °C	Faixa indicada nos dados do fabricante para o fluido.
Temperatura ambiente com certificado UL	-25 a 60 °C	Faixa associada à informação de certificação UL na ficha.
Grau de proteção	IP65, IP67 e IP69K	Classificações declaradas; a adequação depende das condições de instalação e exposição.
Número de aprovação UL	D003	Identificação de aprovação conforme dados fornecidos.
Número do arquivo UL	E174191	Identificação de arquivo conforme dados fornecidos.

Dados mecânicos
Designação da rosca	M18 x 1	Dimensão mecânica nominal indicada.
Comprimento	92,5 mm	Comprimento indicado nas dimensões do produto.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Tipo de invólucro	Type 1	Classificação presente nos dados do fabricante.
Material	Invólucro: PBT; porca: PBT; tampas: PC; componente com potenciômetro: POM	Materiais informados para os componentes correspondentes.
Peso	26,7 g	Peso indicado no conjunto de atributos do produto.
Porcas de fixação incluídas	2	Conteúdo incluído informado na ficha.

Displays e elementos de operação
Auxílio de ajuste	Ótico	Recurso indicado para auxiliar o ajuste.
Display de ajuste adicional	8 LEDs verdes	Quantidade e cor informadas para o indicador de ajuste.
Display em operação	1 LED verde	Indicador de operação informado.
Display de status de chaveamento	1 LED amarelo	Indicador de estado de comutação informado.

Confiabilidade e classificação
MTTF	1059 anos	Valor declarado no conjunto de dados do produto; não equivale a uma garantia de vida útil.
NCM	8536.50.90	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, transmissão COM2 a 38,4 kBaud; tempo mínimo de ciclo do processo de 20 ms.

• Modo SIO disponível.

• Padrão SDCI: IEC 61131-9.

• Perfil IO-Link: Smart Sensor - SSP 0 Generic Profiled Sensor.

• Classe A de porta master exigida; device ID suportado: Default 798.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 10 a 30 V DC; saída PNP. A ficha informa saída de abertura/fechamento selecionável. Verifique a atribuição dos pinos no datasheet antes da ligação.

Processo Conexão mecânica por rosca M18 x 1. Invólucro não embutido. Esta descrição é da montagem mecânica, não da conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP e alimentação DC de 10 a 30 V	✓	A ficha especifica alimentação de 10 a 30 V DC e saída PNP.
Sistema com IO-Link e porta master Classe A	✓	O sensor oferece IO-Link e a ficha indica Classe A de master exigida.
Operação convencional sem IO-Link	✓	O modo SIO está indicado como disponível.
Aplicação que exija montagem embutida	✗	O método de montagem especificado é não embutido.
Aplicação que exija alcance superior a 30 mm	✗	O alcance de detecção informado é de 0,5 a 30 mm.

INSTALAÇÃO

Como instalar o Sensor capacitivo ifm KG6000, M18 x 1, PNP, IO-Link, alcance ajustável de 0,5 a 30 mm

Confirme que o modelo e os requisitos de detecção correspondem à aplicação, incluindo montagem não embutida e faixa de alcance especificada.
Verifique no desenho dimensional o espaço disponível e a rosca M18 x 1 antes de instalar.
Instale e fixe o sensor mecanicamente de acordo com a montagem prevista, sem exceder condições que não estejam descritas na ficha.
Confira no datasheet a atribuição dos contatos do conector M12 e o esquema de ligação antes de energizar.
Conecte a alimentação dentro da faixa de 10 a 30 V DC e confirme a compatibilidade da entrada com saída PNP.
Ajuste a distância de comutação conforme a aplicação e confirme o estado pelos indicadores; consulte o datasheet para o procedimento detalhado.

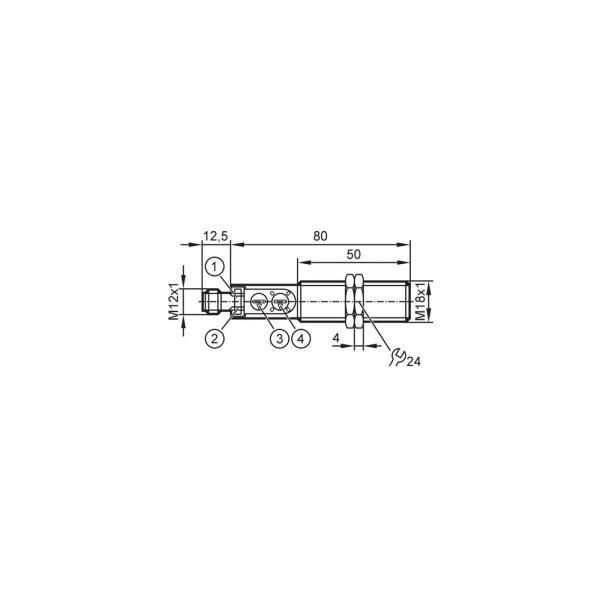

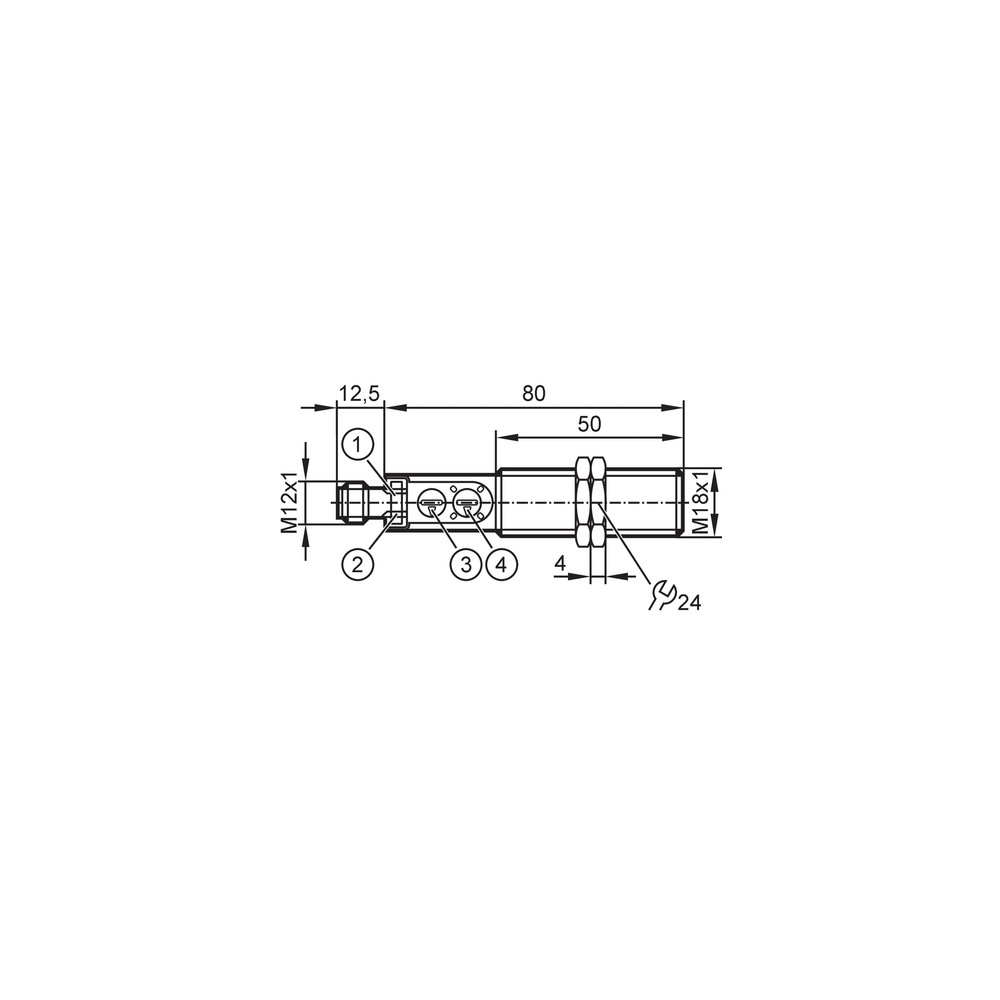

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não muda de estado durante a detecção.	Alimentação fora da faixa especificada, ligação incorreta ou entrada do controlador incompatível com saída PNP.	Verifique a tensão no conector, confira a ligação no datasheet e confirme que a entrada do controlador aceita sinal PNP.
O ponto de comutação ocorre a uma distância diferente da esperada.	Ajuste da distância de comutação ou condição de montagem diferente da especificada.	Confirme que a montagem é não embutida e revise o ajuste e a distância dentro da faixa informada no datasheet.
O controlador não estabelece comunicação IO-Link.	Configuração incompatível da porta master ou parâmetros de comunicação não correspondentes à ficha.	Confirme porta master Classe A, revisão IO-Link, modo de transferência, tempo mínimo de ciclo e device ID no sistema.
O indicador de estado não corresponde ao sinal esperado no controlador.	Configuração da saída selecionável entre abertura e fechamento ou ligação elétrica incorreta.	Confira a seleção da função de saída e compare a ligação dos contatos M12 com o esquema do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados KG6000 em português (Datasheet) Desenho em escala KG6000 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o KG6000 e para que serve?

É um sensor capacitivo da ifm destinado à detecção de objetos ou níveis. A ficha especifica saída PNP, alcance ajustável e comunicação IO-Link.

Com quais sistemas de controle e conexão elétrica posso usar este sensor?

É compatível com sistemas cuja entrada aceite saída PNP e alimentação DC de 10 a 30 V; para IO-Link, a ficha exige porta master Classe A. A conexão elétrica é M12, codificação A, com 4 contatos.

O produto acompanha algum acessório?

A ficha informa a inclusão de duas porcas de fixação. Não há outros acessórios listados nos dados fornecidos.

Ele serve para montagem embutida?

Não: o método de montagem especificado para o KG6000 é não embutido. Considere essa condição ao verificar o espaço e a instalação.

Posso usar este modelo se preciso de alcance maior que 30 mm?

Não para uma distância de detecção superior à faixa informada, que termina em 30 mm. Se a aplicação exigir mais, selecione uma solução cuja ficha especifique o alcance necessário.

O sensor acende, mas o controlador não recebe o sinal: o que verifico?

Verifique primeiro se a entrada do controlador aceita PNP e se a ligação dos contatos está conforme o datasheet. Confira também a alimentação e a seleção entre abertura e fechamento.

A distância de comutação está diferente do esperado; preciso trocar o sensor?

Antes de substituir, confira a montagem não embutida e o ajuste da distância de comutação. A ficha informa ajuste de fábrica de 15 mm e faixa de detecção de 0,5 a 30 mm.

Devo comprar este sensor ou um modelo com outra saída?

Escolha o KG6000 quando o circuito aceitar saída PNP e a aplicação atender às condições de montagem e alcance especificadas. Se o controlador exigir outro tipo de saída, selecione um modelo compatível com essa entrada.

Como faço a ligação do conector M12?

Use o esquema elétrico do datasheet para identificar cada contato antes de ligar. A ficha informa conector M12, codificação A, com 4 contatos.

É possível operar sem comunicação IO-Link?

Sim. A ficha declara modo SIO disponível, permitindo operação sem comunicação IO-Link conforme a configuração elétrica e do controlador.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza o princípio capacitivo para detectar objetos ou níveis, conforme a aplicação especificada para o produto. (Ref.: tipo de sensor: capacitivo)

PNP

Tipo de saída de comutação indicado para conexão a uma entrada compatível com sinal PNP. (Ref.: função elétrica: PNP)

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um master compatível. (Ref.: revisão 1.1; IEC 61131-9)

Modo SIO

Modo de operação indicado na ficha como disponível além da comunicação IO-Link. (Ref.: modo SIO: sim)

Montagem não embutida

Condição de montagem especificada para o sensor; deve ser considerada na instalação e na aplicação. (Ref.: método de montagem: não embutido)
