Sensor Capacitivo IFM KG5311 M18 PNP IO-Link

Pré-visualizar: KG5311 IFM - Sensor Capacitivo IFM Detecção de nível M18 PNP IO-Link 9mm

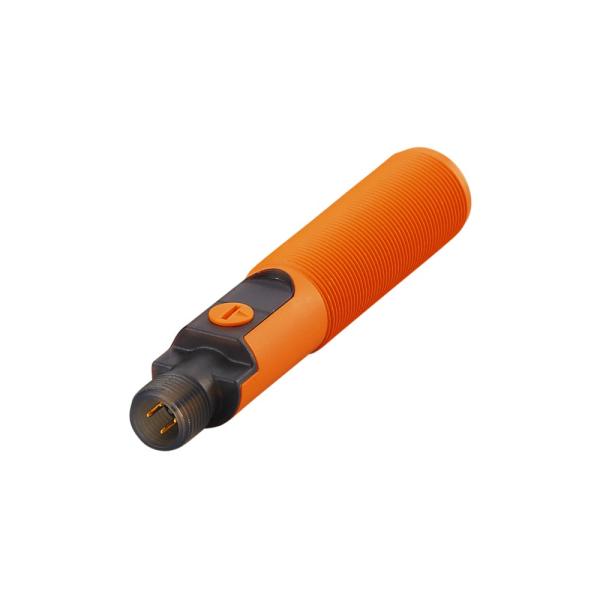

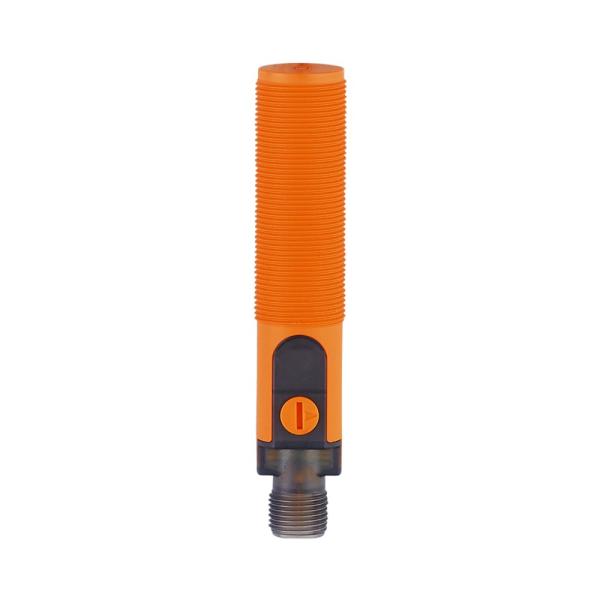

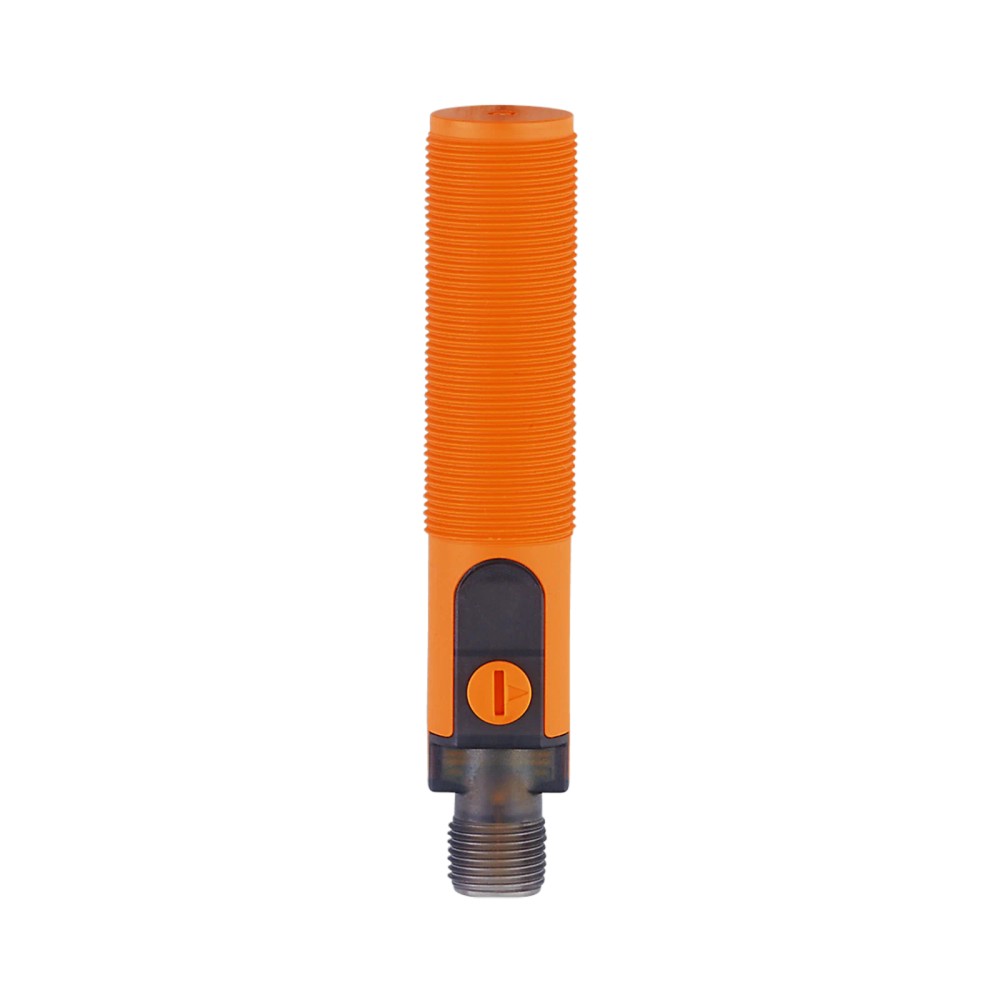

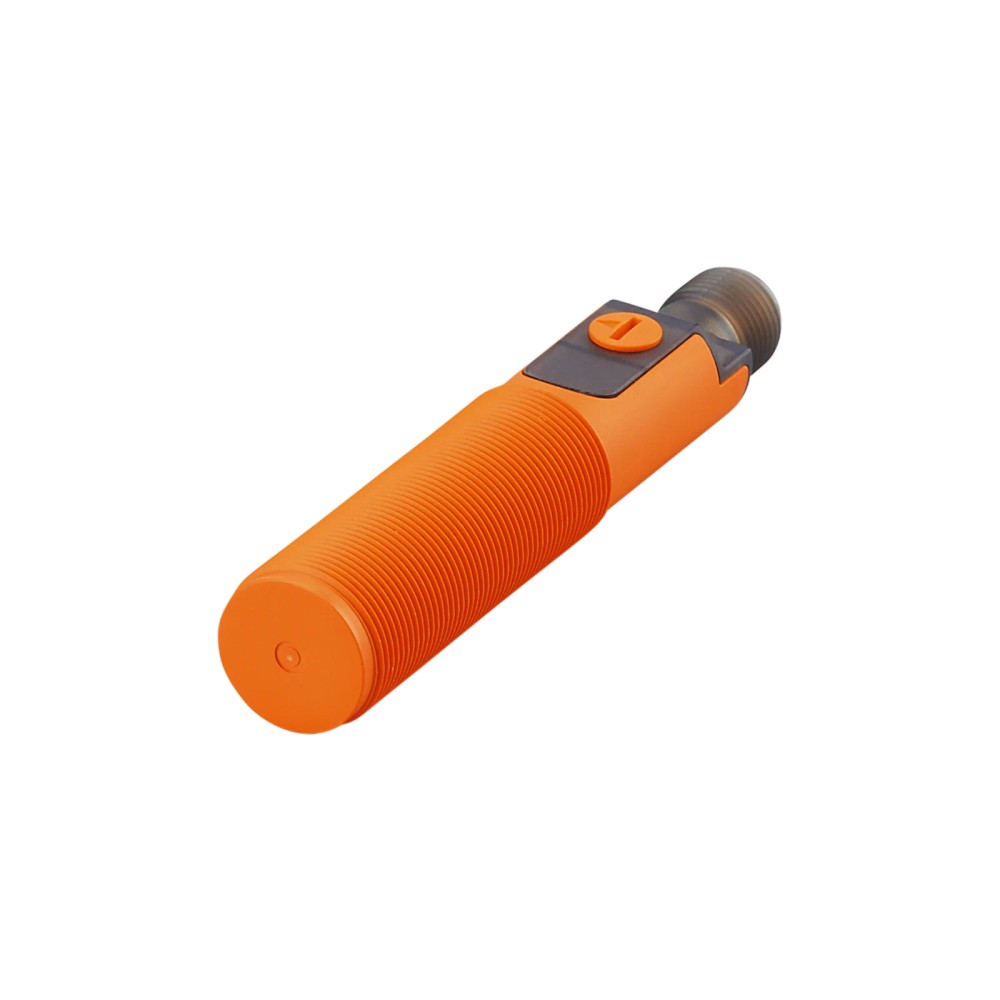

KG5311 IFM - Sensor Capacitivo IFM Detecção de nível M18 PNP IO-Link 9mm

Imagem meramente ilustrativa

R$ 1.131,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KG5311
EAN: 4021179302678
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M18 x 1...mais

Fechar menu

Saiba mais sobre: "KG5311 IFM - Sensor Capacitivo IFM Detecção de nível M18 PNP IO-Link 9mm"

Destaques do Produto

Tipo de Rosca

M18 x 1

Distância de detecção

0,5...9 mm

Saída

PNP / NA

Conexão

M12

Protocolo

IO-Link

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Capacitivo IFM KG5311 M18 PNP IO-Link

O sensor capacitivo IFM KG5311 é um dispositivo de detecção de nível com rosca M18, ideal para aplicações industriais que exigem alta confiabilidade. Ele possui alcance de detecção de até 9 mm, saída PNP e suporte a IO-Link, permitindo diagnósticos avançados. É projetado para operar em ambientes severos, suportando graus de proteção IP65, IP67 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	KG5311
Rosca	M18 x 1
Alcance	0,5-9 mm
Saída	PNP, NA
Comunicação	IO-Link
Proteção	IP65/IP67/IP69K
Temp. Op.	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível em tanques plásticos ou de vidro
Aplicações com necessidade de diagnóstico via IO-Link
Ambientes industriais severos (exige proteção IP69K)

⚠ Considere outro se precisa de:

Aplicações com alta velocidade de comutação (> 30 Hz)
Ambientes com temperaturas do fluido superiores a 110 °C
Montagem embutida em metal sem respeitar o espaço da zona quase-nivelada

APLICAÇÕES E USO

Detecção de nível em silos e reservatórios plásticos.
Monitoramento de preenchimento em linhas de envase.
Aplicações industriais com necessidade de integração via IO-Link para monitoramento de contagem de horas.
Ambientes com lavagem frequente ou alta pressão (conforme proteção IP69K).

COMO ESCOLHER

Antes de comprar o Sensor Capacitivo IFM KG5311 M18 PNP IO-Link, verifique estes pontos:

Quando escolher o KG5311

Utilize quando houver necessidade de detecção sem contato de sólidos ou líquidos em recipientes não metálicos, e quando a infraestrutura suportar IO-Link para diagnóstico preditivo.

Quando buscar outra opção

Se a aplicação exigir detecção de metais em alta velocidade (acima de 30Hz), considere sensores indutivos de alta frequência. Se o ambiente possuir restrição de espaço, busque sensores com corpo menor ou montagem totalmente nivelada.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Tipo de sensor	Capacitivo	Tecnologia de detecção baseada em variação de campo elétrico.
Alcance de detecção	0,5...9 mm	Distância operacional nominal com ajuste de fábrica em 8 mm.

Dados elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação admissível para operação estável.
Consumo de corrente	< 22 mA	Corrente máxima absorvida sem carga.
Frequência de comutação	30 Hz	Velocidade máxima de comutação do sinal de saída.

Dados mecânicos
Conexão elétrica	M12	Conector padrão industrial com 4 contatos (codificação A).
Dimensões	M18 x 1 / L = 92,5 mm	Formato construtivo roscado.
Grau de proteção	IP65, IP67, IP69K	Nível de vedação contra poeira, líquidos e alta pressão.

Interfaces e Entradas/Saídas
Interface	IO-Link	Comunicação serial para parametrização e dados.
Funções	PNP, Normalmente Aberto	Lógica de saída da chave de estado sólido.

Condições ambientais
Temperatura ambiente	-25...80 °C	Limite de temperatura para operação em campo.
Resistência a choques	30 g (11 ms)	Conformidade com norma DIN EN 60947-5-2.

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 38.4 kBaud)

Conexões

Elétrica M12

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção através de parede plástica	✓	Sensor capacitivo projetado para atravessar meios não metálicos.
Detecção de metal em alta velocidade	✗	Frequência de comutação limitada a 30 Hz.
Ambiente de alta pressão/lavagem	✓	Grau de proteção IP69K adequado para ambientes úmidos e de limpeza.

INSTALAÇÃO

Como instalar o Sensor Capacitivo IFM KG5311 M18 PNP IO-Link

Limpe o local de montagem para garantir a fixação correta.
Enrosque o sensor no suporte de montagem M18.
Ajuste a distância de comutação conforme necessário (configuração de fábrica em 8mm).
Fixe o sensor usando as porcas fornecidas, respeitando o torque de 8 Nm.
Conecte o cabo M12, garantindo o alinhamento correto dos pinos.
Verifique o LED amarelo para confirmar a energia e o status de chaveamento.

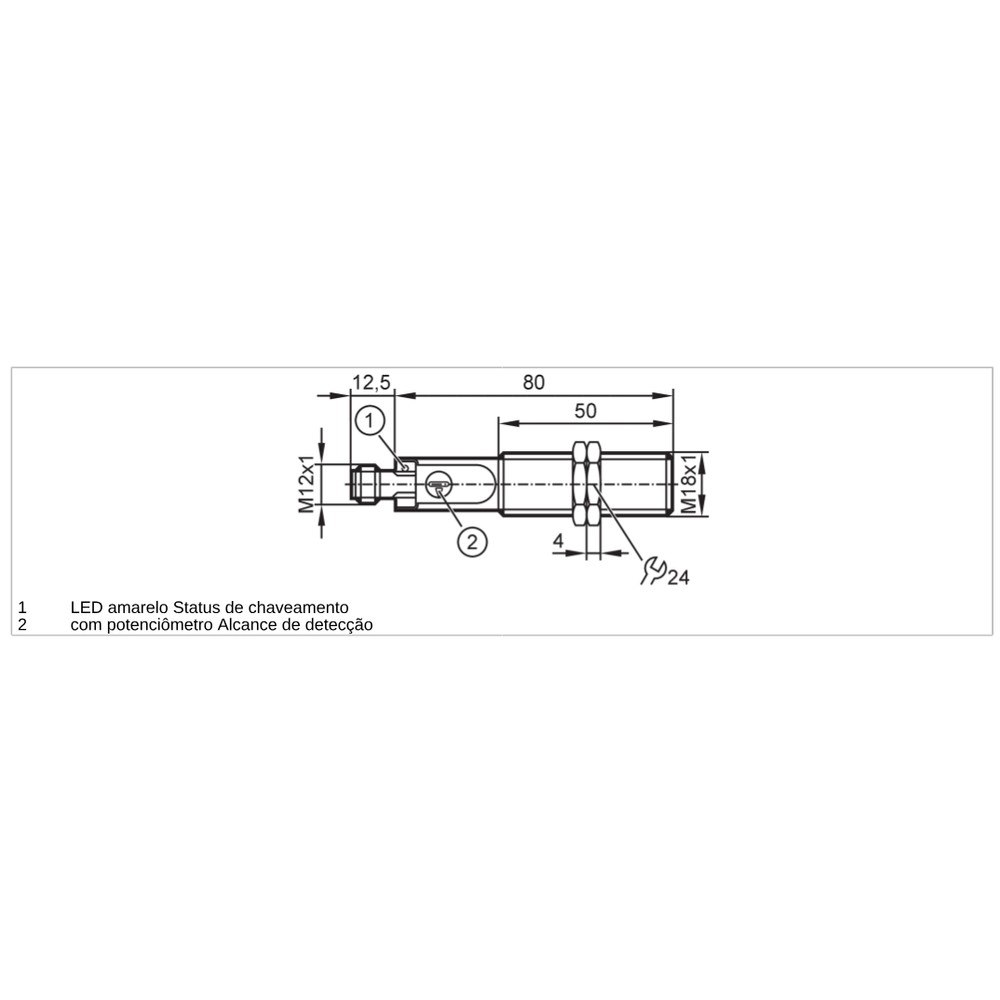

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor permanece comutado mesmo sem o objeto alvo presente.	Obstrução ou sujeira excessiva na face sensora alterando o campo capacitivo.	Limpe a face do sensor e verifique se o LED de status apaga.
O LED de status não acende e não há sinal de saída.	Tensão de alimentação abaixo de 10V DC ou erro de cabeamento.	Meça a tensão nos pinos do conector M12 com um multímetro.
O sensor comuta de forma errática ou com atraso.	Configuração incorreta do ponto de comutação ou histerese via IO-Link.	Verifique os parâmetros via software de parametrização IO-Link.
Sinais falsos ou detecção permanente de metal como material alvo.	Montagem em metal sem respeitar a zona livre (quase-nivelada).	Valide se a zona de montagem atende aos requisitos de montagem quase-nivelada.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico Oficial (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor KG5311 e qual sua principal função?

O KG5311 é um sensor capacitivo M18 da IFM, projetado para detecção de nível com alcance de 0,5 a 9 mm, possuindo saída PNP e comunicação IO-Link.

O que acompanha o sensor KG5311 na embalagem?

O sensor acompanha duas porcas de fixação para instalação mecânica em furos padrão M18.

Posso usar este sensor para contar peças metálicas pequenas em uma esteira rápida?

Não, este sensor não é adequado para detecção de metais em alta velocidade de passagem, pois é um sensor capacitivo projetado para nível ou detecção de massa, com frequência de comutação limitada a 30 Hz.

Existe alguma limitação de montagem para este modelo?

Não deve ser utilizado em aplicações que exijam montagem totalmente embutida em metal sem considerar a zona de detecção quase-nivelada, sob risco de leituras falsas.

O sensor está energizado, mas não comuta o LED amarelo. O que pode ser?

A ausência de sinal de comutação geralmente indica falha na alimentação, desalinhamento do sensor ou obstrução na zona de detecção.

Como diagnosticar uma falha de sinal no sensor?

Verifique primeiramente a tensão de alimentação (10-30V DC) e a integridade do cabo M12. Se o erro persistir, use o protocolo IO-Link para verificar o contador de horas de operação ou diagnóstico interno.

Qual a vantagem deste sensor com IO-Link comparado a um capacitivo comum?

O KG5311 oferece a vantagem da comunicação IO-Link, permitindo parametrização remota e diagnóstico, enquanto sensores capacitivos padrão apenas entregam o sinal ON/OFF.

Este modelo é melhor que um sensor capacitivo fixo analógico?

Sim, ele é preferível para aplicações que exigem monitoramento de processos, contagem de horas e necessidade de alterar a histerese remotamente via software.

Quais cuidados devo ter ao instalar este sensor?

Instale o sensor mantendo a distância nominal e utilize o potenciômetro ou o ajuste via IO-Link para calibrar o ponto de comutação conforme o material detectado.

Quem é o responsável pela garantia e procedência deste sensor?

O faturamento e a responsabilidade técnica são da IFM ELECTRONIC LTDA., garantindo a procedência direta do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial (Ref.: IEC 61131-9) que permite troca de dados parametrizáveis e diagnóstico entre sensor e mestre.

Quase-nivelado

Tipo de montagem onde o sensor pode ser montado parcialmente embutido no metal, respeitando uma zona livre ao redor da face sensora.

PNP

Configuração de saída que comuta o positivo da alimentação para a carga (Ref.: Saída comutação DC).

Histerese

Diferença entre o ponto de ativação e desativação do sensor, neste caso ajustável (1-15% Sr) (Ref.: Histerese).

IP69K

Grau de proteção contra entrada de água sob alta pressão e temperatura (Ref.: Proteção IP).
