Sensor Capacitivo IFM KG5310 M18

Pré-visualizar: KG5310 IFM - Sensor Capacitivo IFM Detecção de nível e objetos M18, PNP, 0.5-9mm, IO-Link

KG5310 IFM - Sensor Capacitivo IFM Detecção de nível e objetos M18, PNP, 0.5-9mm, IO-Link

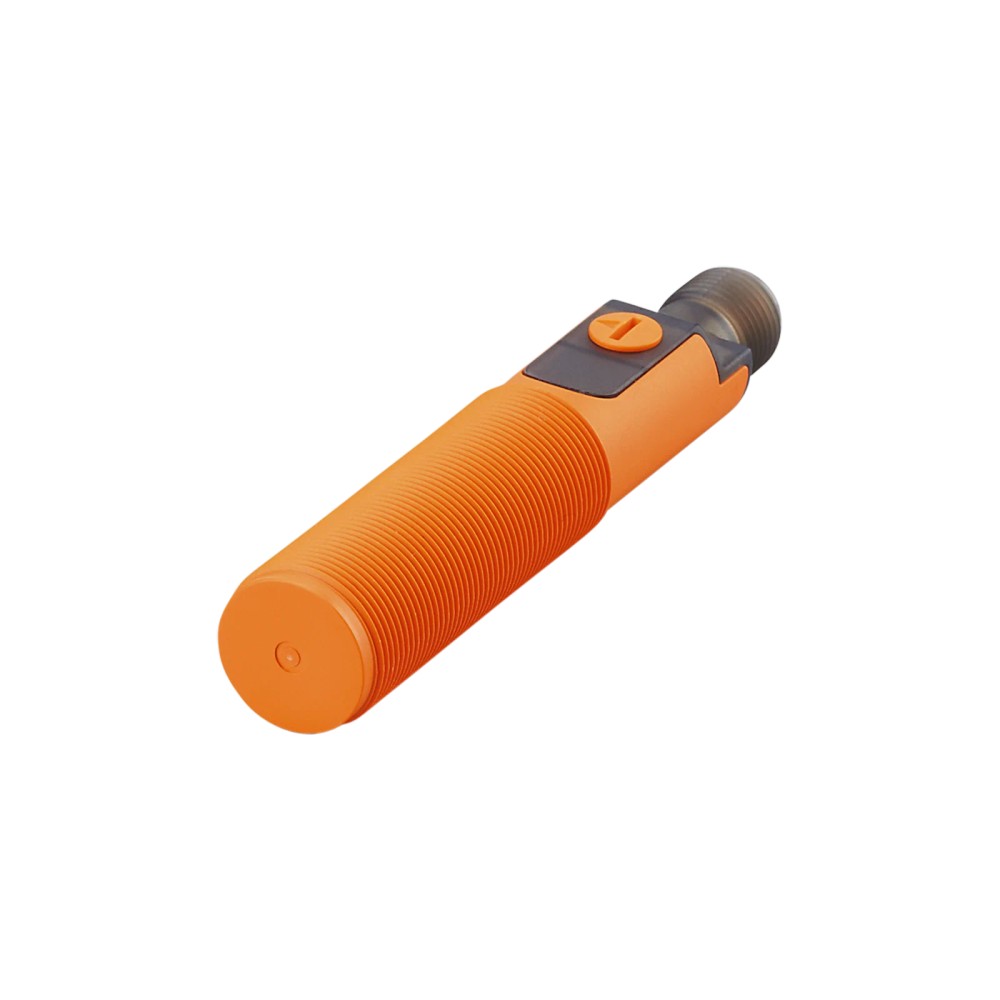

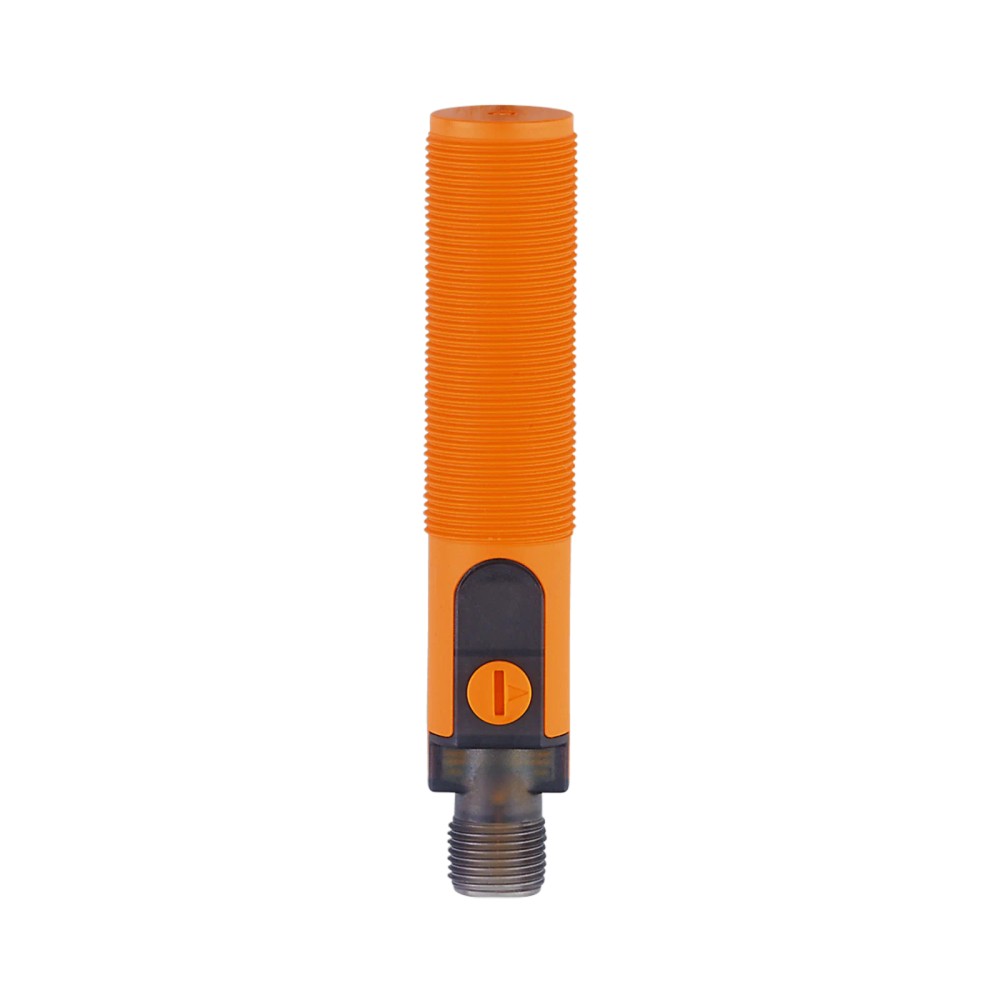

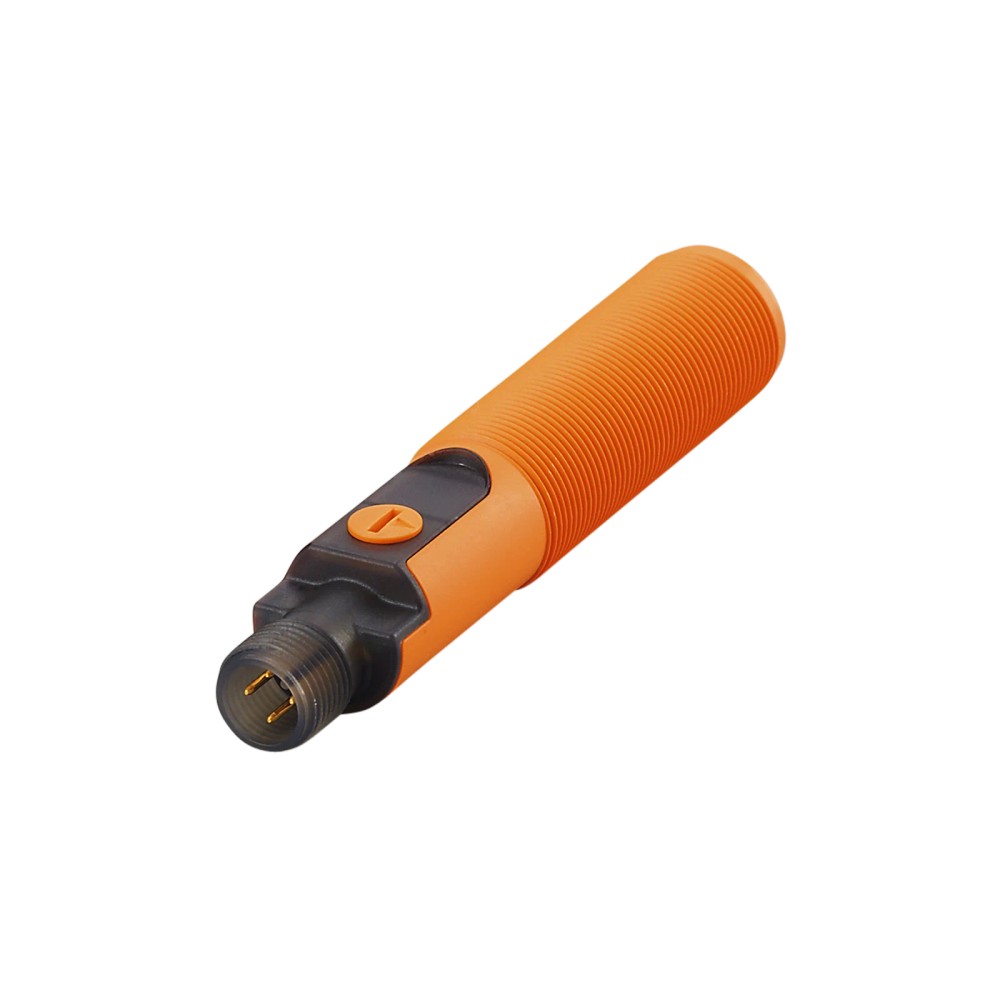

Imagem meramente ilustrativa

R$ 1.131,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KG5310
EAN: 4021179302661
NCM do produto: 85365090

Destaques do Produto Saída PNP...mais

Fechar menu

Saiba mais sobre: "KG5310 IFM - Sensor Capacitivo IFM Detecção de nível e objetos M18, PNP, 0.5-9mm, IO-Link"

Destaques do Produto

Saída

PNP

Montagem

M18

Alcance

0,5 - 9 mm

Interface

IO-Link

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o KG5310 IFM - Sensor Capacitivo M18, PNP, IO-Link, 0.5-9mm

O sensor capacitivo IFM KG5310 é um dispositivo de detecção de nível e presença de objetos, projetado com invólucro roscado M18 e interface IO-Link. Com alcance ajustável de 0,5 a 9 mm, ele é indicado para processos industriais que exigem alta resistência, com grau de proteção IP69K. Operando com tecnologia PNP, oferece alta frequência de comutação de 30 Hz para detecção eficiente.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	KG5310
Marca	IFM
Rosca	M18 x 1
Alcance	0,5 - 9 mm
Saída	PNP
Conexão	M12
Proteção	IP69K
Interface	IO-Link

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível em tanques plásticos ou de vidro.
Monitoramento de presença de objetos não metálicos.
Aplicações com alta necessidade de dados de diagnóstico via IO-Link.

⚠ Considere outro se precisa de:

Ambientes com temperaturas superiores a 80°C.
Aplicações que exigem saída NPN fixa.
Montagem direta em estruturas que interferem no campo eletrostático sem considerar a especificação de quase-nivelado.

APLICAÇÕES E USO

Detecção de nível de líquidos condutivos e não condutivos em tanques.
Monitoramento de presença de peças plásticas ou cerâmicas em linhas de montagem.
Detecção de materiais sólidos (grãos, pó) através de barreiras não metálicas.
Automação de processos industriais que necessitam de diagnósticos via IO-Link.

COMO ESCOLHER

Antes de comprar o KG5310 IFM - Sensor Capacitivo M18, PNP, IO-Link, 0.5-9mm, verifique estes pontos:

Quando escolher este produto

Utilize quando necessitar de um sensor de detecção de nível com ajuste fino (0,5-9mm) e integração IO-Link para monitoramento de horas de uso e parametrização remota.

Quando buscar alternativas

Busque outra solução caso a aplicação exceda 80°C de temperatura ambiente ou se a instalação exija montagem embutida nivelada restrita (este sensor é quase-nivelado).

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição e operação
Tipo de sensor	Capacitivo	Princípio de funcionamento baseado na alteração da capacitância elétrica.
Alcance de detecção	0,5 - 9 mm	Distância operacional ajustável nominal.
Montagem	Quase-nivelado	Requisito de instalação mecânica para evitar falsos positivos.

Dados elétricos
Tensão de operação	10 - 30 V DC	Faixa permitida para alimentação do sensor.
Saída de comutação	PNP	Configuração da lógica de saída elétrica.
Consumo de corrente	< 22 mA	Corrente máxima absorvida pelo sensor sem carga.
Proteção	Contra curto-circuito e inversão de polaridade	Mecanismos de segurança embarcados.

Conectividade
Conexão	M12, 4 pinos	Conector padrão industrial para conexão elétrica.
Interface	IO-Link (COM2)	Interface para comunicação digital e parametrização.
Frequência de comutação	30 Hz	Velocidade máxima de comutação para detecção rápida.

Dados ambientais e mecânicos
Grau de proteção	IP65, IP67, IP69K	Nível de vedação contra poeira e líquidos.
Temperatura ambiente	-25 a 80 °C	Faixa de operação térmica permitida.
Dimensões	M18 x 1 / L = 92,5 mm	Dimensões físicas para projeto mecânico.

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 - 38,4 kBaud)

• SIO Mode (Standard I/O)

Conexões

Elétrica Conector M12

Processo M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de líquidos em tanques plásticos	✓	O princípio capacitivo permite a detecção através de paredes não metálicas.
Ambientes de alta pressão/lavagem	✓	O sensor possui proteção IP69K, sendo ideal para lavagem industrial.
Detecção de metal embutido em metal	✗	A montagem quase-nivelada exige espaço ao redor da face sensora, não sendo ideal para inserção total em metal.

INSTALAÇÃO

Como instalar o KG5310 IFM - Sensor Capacitivo M18, PNP, IO-Link, 0.5-9mm

Identifique o local de montagem com espaço lateral suficiente para montagem 'quase-nivelada'.
Rosqueie o sensor M18 no suporte e fixe com as porcas inclusas (torque máx 8 Nm).
Conecte o cabo M12 de 4 pinos seguindo o diagrama elétrico do manual.
Verifique se a tensão de alimentação está entre 10-30V DC.
Caso utilize IO-Link, configure a porta mestre (Master Port) para o modo apropriado.
Ajuste a distância de detecção utilizando o potenciômetro ou via software IO-Link conforme a aplicação.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não altera o status da saída (LED não comuta).	Objeto fora da distância nominal ou material com constante dielétrica muito baixa.	Verificar se o objeto está dentro do alcance de 0,5-9mm e se o material é detectável.
LED indicativo de status totalmente apagado.	Falha na conexão física ou falta de alimentação DC.	Medir a tensão no conector M12 (10-30V DC) e verificar continuidade dos cabos.
Erros cíclicos na transmissão de dados IO-Link.	Ruído eletromagnético ou má parametrização no mestre IO-Link.	Verificar a integridade do cabo blindado e a configuração do baud rate (COM2) no master.
Detecção permanente ou instável ('falso positivo').	Acúmulo de sujeira ou resíduos na face ativa.	Limpar a face sensora e reajustar o ponto de comutação conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

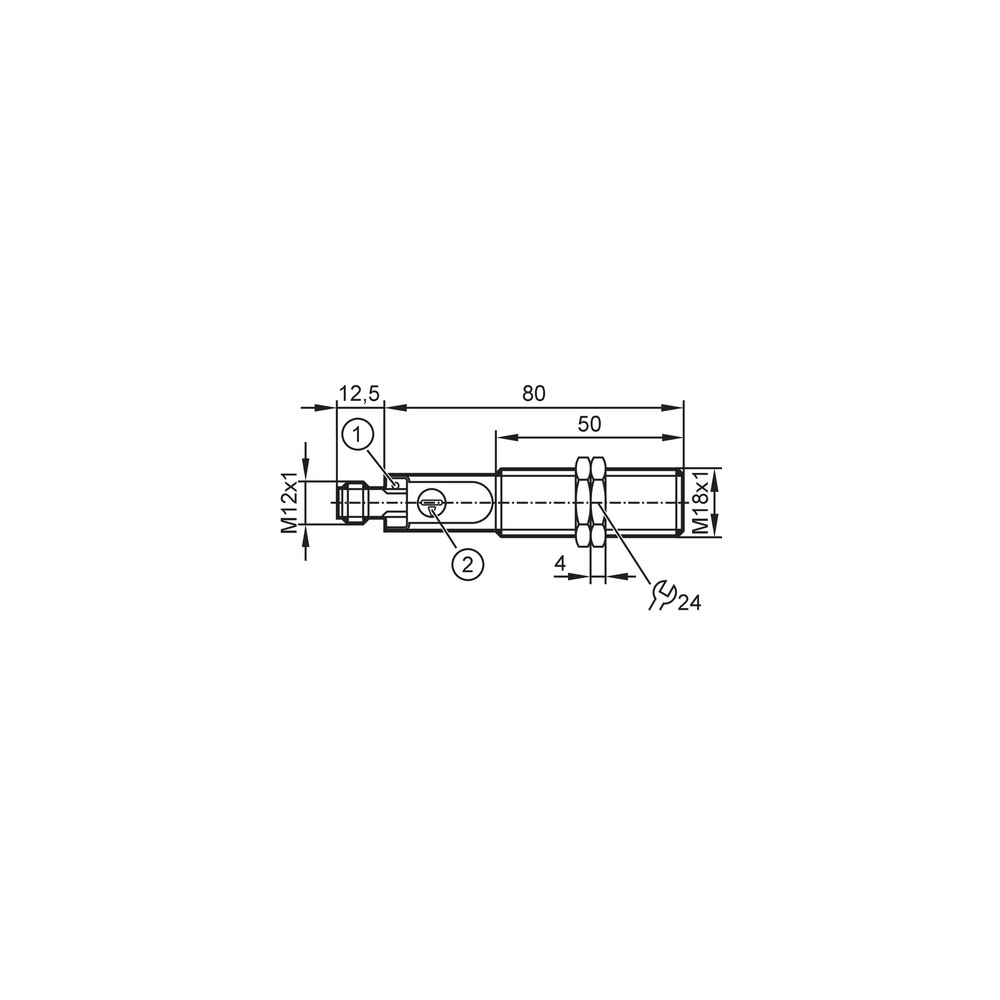

Folha de Dados KG5310 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor KG5310 da IFM?

O KG5310 é um sensor capacitivo M18 com saída PNP e tecnologia IO-Link, desenvolvido para detecção de nível e proximidade de objetos.

O que acompanha o sensor na embalagem?

Este produto acompanha 2 porcas de fixação para a instalação em painéis ou suportes.

Este sensor serve para detectar apenas metais ferrosos?

Não, este modelo possui sensor capacitivo e não é indicado para aplicações que exigem sensores indutivos de longo alcance para metais ferrosos.

Posso utilizar este sensor em sistemas que exigem saída NPN?

Não, o modelo é configurado de fábrica como PNP. Embora a interface IO-Link permita parâmetros, a eletrônica física de saída é designada para PNP.

O que fazer se o LED de status não acender?

Quando o LED amarelo de status de chaveamento não acende, verifique primeiro a integridade do cabo M12 e se a tensão de 10-30V DC está presente no conector.

Por que o sensor apresenta leituras instáveis?

Se houver erro de leitura, a causa provável é a contaminação da face sensora ou interferência por montagem em materiais metálicos que não respeitam o espaço quase-nivelado.

Por que optar pelo modelo IO-Link em vez de um sensor simples?

A versão com IO-Link oferece diagnóstico avançado, como contador de horas de operação e ajuste remoto, enquanto versões analógicas ou simples não permitem esta monitoração.

Este sensor é um kit de segurança?

Este sensor é focado em detecção e monitoramento de processos industriais, não sendo um kit de substituição direta para sensores de segurança de máquinas (tipo cortinas de luz).

Existe algum cuidado especial na instalação mecânica?

A instalação exige o aperto das porcas com torque máximo de 8 Nm para evitar danos à carcaça plástica.

Como funciona a procedência e faturamento deste sensor?

A IFM garante a origem do produto e oferece suporte técnico direto, com o faturamento e logística realizados conforme disponibilidade em estoque.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial (Ref.: IEC 61131-9) que permite parametrização e diagnóstico remoto do sensor.

PNP

Tipo de saída de comutação que fornece tensão positiva (positivo da alimentação) quando o sensor é acionado.

IP69K

Grau de proteção que assegura resistência a lavagens de alta pressão e alta temperatura (Ref.: DIN 40050-9).

Quase-nivelado

Tipo de montagem onde a face sensora pode ser montada em materiais, mas requer zona de livre detecção lateral (Ref.: DIN EN 60947-5-2).

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do objeto, situada entre 1% e 15% de Sr (Ref.: Sr - Distância nominal).
