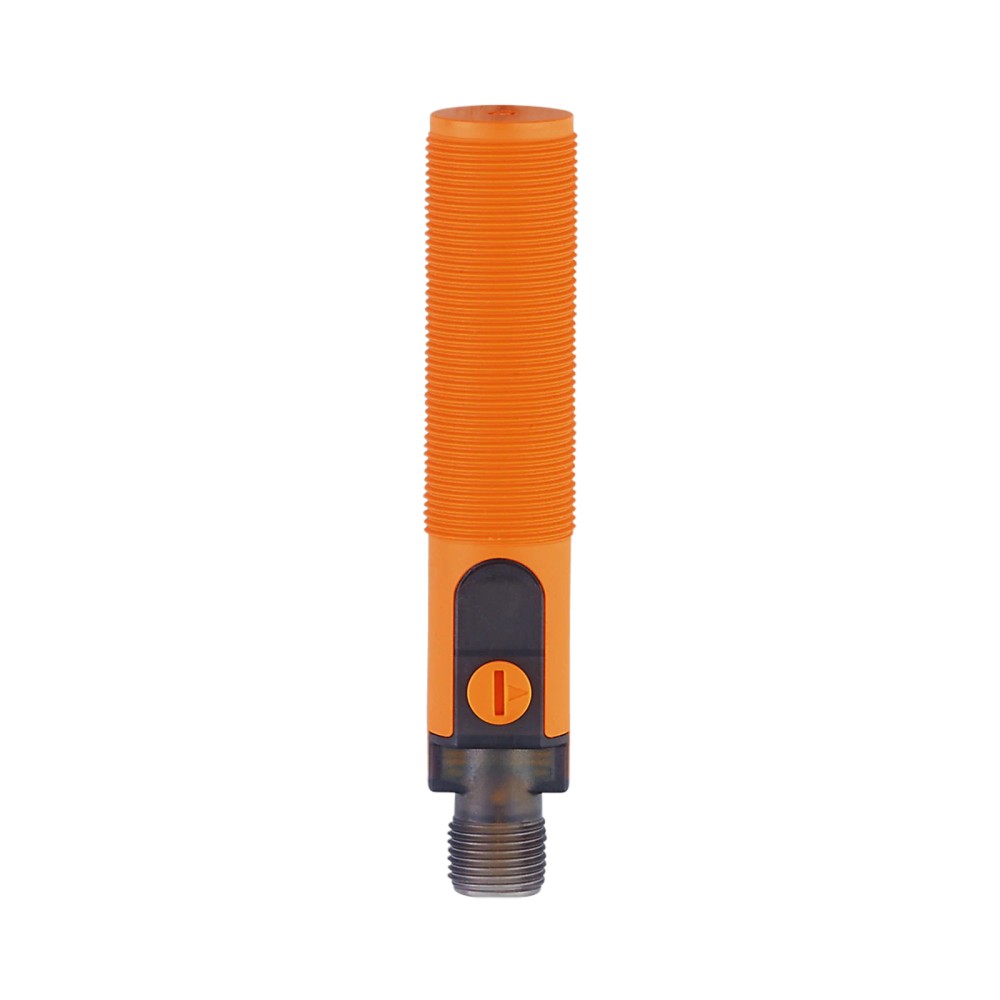

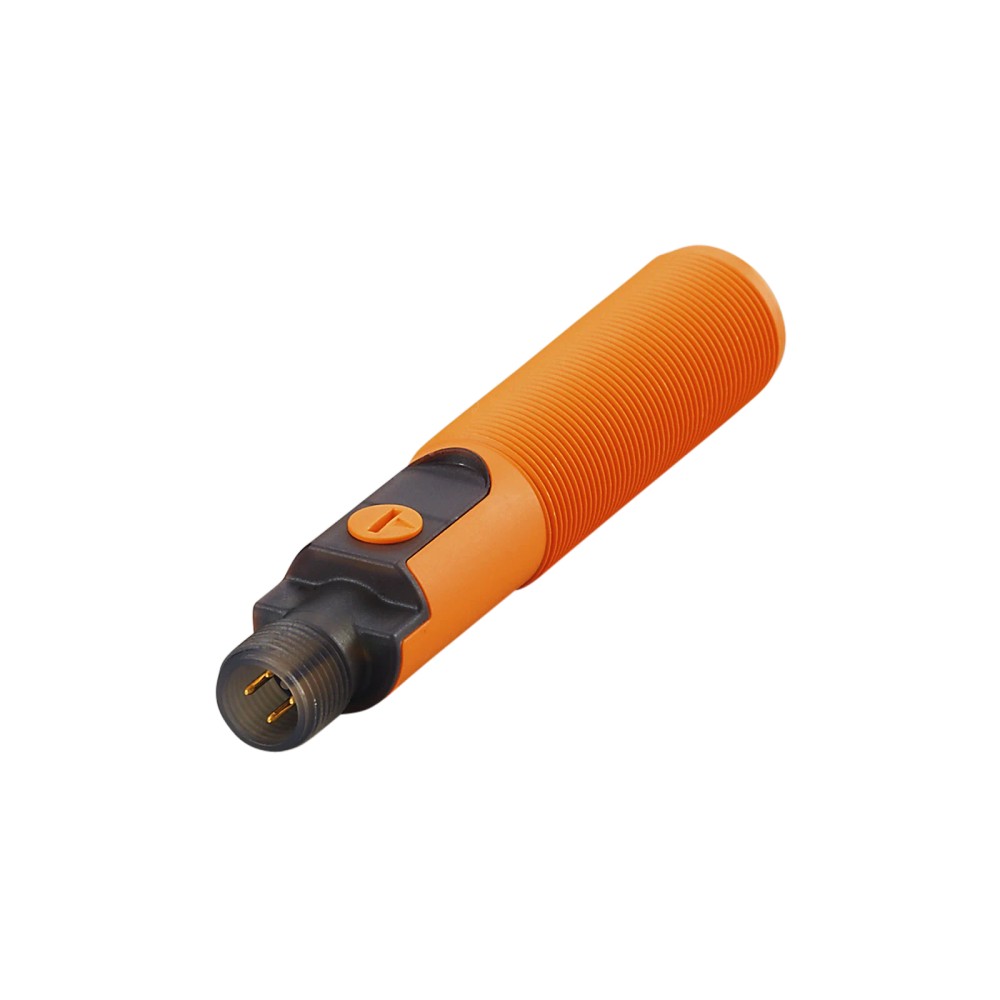

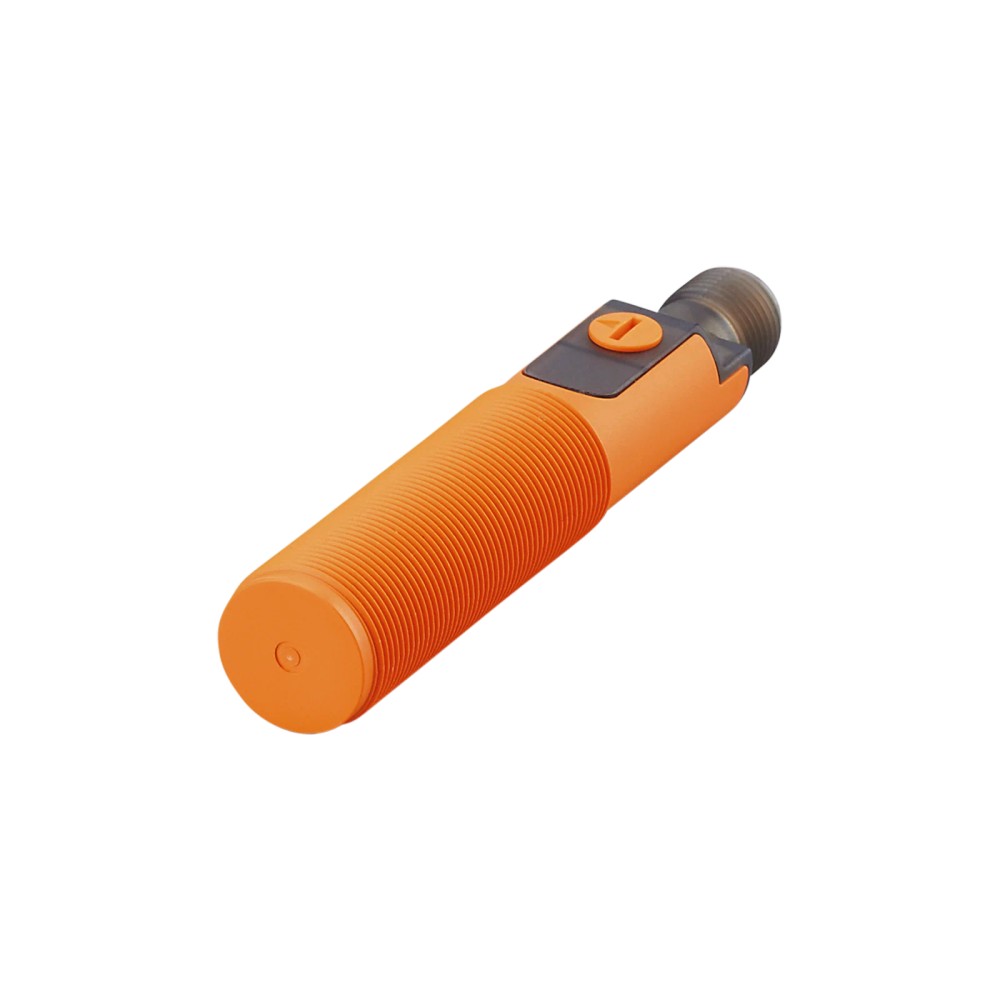

Sensor Capacitivo IFM KG5309 M18 PNP IO-Link

Pré-visualizar: KG5309 IFM - Sensor Capacitivo IFM Detecção de nível M18 PNP IO-Link

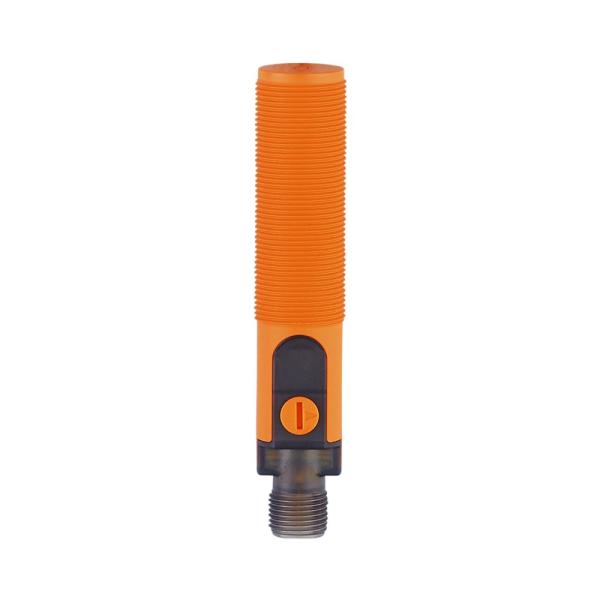

KG5309 IFM - Sensor Capacitivo IFM Detecção de nível M18 PNP IO-Link

Imagem meramente ilustrativa

R$ 1.131,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KG5309
EAN: 4021179302654
NCM do produto: 85365090

Destaques do Produto Tipo Capacitivo...mais

Fechar menu

Saiba mais sobre: "KG5309 IFM - Sensor Capacitivo IFM Detecção de nível M18 PNP IO-Link"

Destaques do Produto

Tipo

Capacitivo

Rosca

M18

Saída

PNP

Comunicação

IO-Link

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Capacitivo IFM KG5309 Detecção de nível M18 PNP IO-Link

O KG5309 é um sensor capacitivo versátil, ideal para a detecção de nível de líquidos, granulados ou sólidos. Com rosca M18 e tecnologia IO-Link, oferece alta confiabilidade em ambientes industriais, suportando detecção sem contato de 0,5 a 30 mm. Sua construção robusta com proteção IP69K garante durabilidade mesmo em processos com lavagem intensa.

PRINCIPAIS ESPECIFICAÇÕES

Alcance de detecção	0,5...30 mm
Saída elétrica	PNP
Conexão	M12
Grau de proteção	IP65/IP67/IP69K
Tensão	10...30 V DC
Interface	IO-Link
Frequência	30 Hz
Designação	M18 x 1

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível em tanques de vidro ou plástico
Monitoramento de presença de granulados plásticos ou químicos
Contagem de embalagens não metálicas em linhas de produção
Ambientes com requisitos de higienização frequente (IP69K)

⚠ Considere outro se precisa de:

Instalação em superfícies sujeitas a vibrações extremas acima dos limites da norma DIN EN 60947-5-2
Aplicação direta em imersão contínua em fluidos corrosivos não compatíveis com PBT
Detecção de materiais através de paredes metálicas espessas

APLICAÇÕES E USO

Monitoramento de nível de enchimento em tanques de armazenamento de granulados plásticos.
Detecção de líquidos em recipientes não metálicos (vidro, plástico) através da parede do reservatório.
Contagem e verificação de presença de produtos em esteiras de transporte não metálicas.
Ambientes de processamento de alimentos ou químicos que exigem alta resistência à entrada de umidade e produtos de limpeza.

COMO ESCOLHER

Antes de comprar o Sensor Capacitivo IFM KG5309 Detecção de nível M18 PNP IO-Link, verifique estes pontos:

Quando escolher este modelo

Opte pelo KG5309 quando necessitar de flexibilidade de detecção em materiais não condutivos ou líquidos, onde o ajuste de sensibilidade via software IO-Link é fundamental para compensar variações no processo.

Quando buscar alternativas

Busque modelos indutivos caso a aplicação envolva exclusivamente a detecção de metais, ou modelos com distâncias superiores a 30 mm caso o range atual seja insuficiente para a geometria do seu tanque ou linha.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Tipo de sensor	Capacitivo	Princípio de funcionamento
Alcance de detecção	0,5...30 mm	Faixa de operação nominal
Montagem	Não embutido	Requisito de instalação física

Dados Elétricos
Tensão de operação	10...30 V DC	Limite de alimentação
Saída elétrica	PNP	Tipo de sinal de saída
Consumo de corrente	< 22 mA	Eficiência energética
Frequência de comutação	30 Hz	Capacidade de processamento de sinal

Interfaces
Interface	IO-Link	Protocolo de comunicação
SDCI-Padrão	IEC 61131-9	Norma de referência
Revisão IO-Link	1.1	Versão do firmware

Dados Mecânicos e Ambientais
Invólucro	M18 x 1	Design construtivo
Grau de proteção	IP65, IP67, IP69K	Robustez ambiental
Temperatura ambiente	-25...80 °C	Condição de operação

COMPATIBILIDADE

Comunicação

• IO-Link (COM2, 38.4 kBaud)

Conexões

Elétrica M12; 4 pinos; Codificação A

Processo Rosca M18 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de líquidos condutivos	✓	O sensor permite parametrização para compensar a condutividade do meio.
Ambientes com lavagem de alta pressão	✓	Classificação IP69K garante resistência a jatos de água e temperatura.
Montagem faceada com metal	✗	O sensor é do tipo não embutido e requer zona de livre detecção ao redor da face ativa.

INSTALAÇÃO

Como instalar o Sensor Capacitivo IFM KG5309 Detecção de nível M18 PNP IO-Link

Limpe a superfície de montagem para garantir a fixação estável.
Insira o sensor no suporte de montagem e fixe com as porcas incluídas, aplicando torque máximo de 8 Nm.
Conecte o cabo M12 de 4 pinos, certificando-se de que a vedação do conector esteja correta.
Alimente o sensor com 10-30V DC e verifique se o LED de status acende.
Realize o ajuste da sensibilidade através do potenciômetro ou via interface IO-Link.
Teste a comutação aproximando o objeto alvo dentro da faixa de detecção especificada.

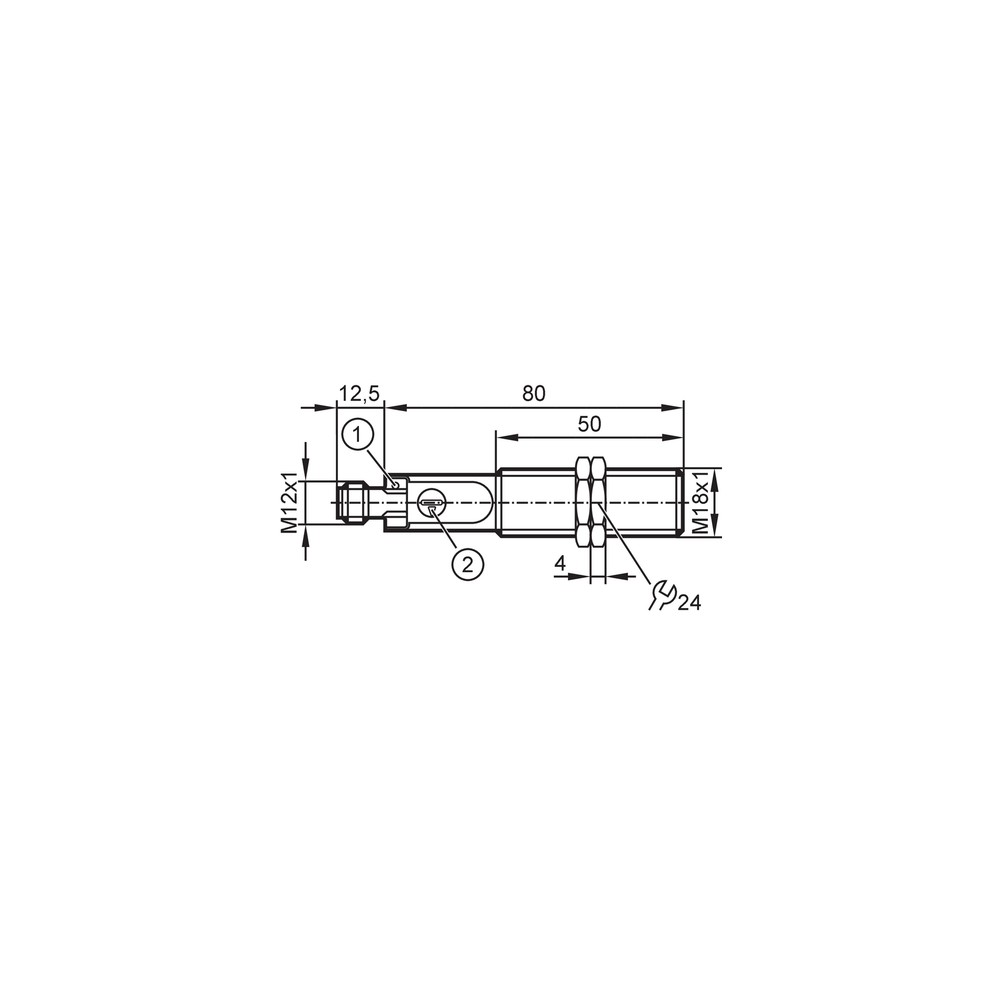

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta na presença do objeto.	Objeto fora da faixa de detecção ou material com baixa constante dielétrica.	Verifique a distância de montagem (0,5-30 mm) e a constante dielétrica do material.
O sensor comuta de forma intermitente ou sem a presença do objeto.	Acúmulo de sujeira ou poeira na face ativa do sensor.	Limpe a face ativa do sensor e verifique se o LED de status apaga sem o objeto.
Erro de comunicação na interface IO-Link.	Porta do mestre IO-Link configurada incorretamente ou cabo danificado.	Verifique se a porta master está configurada como classe A e teste a integridade do cabo M12.
Saídas falsas ou instabilidade na detecção.	Interferência eletromagnética (EMC) excessiva no ambiente.	Assegure-se de que o cabo não passe próximo a fontes de ruído (cabos de motor, inversores) e verifique o aterramento.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico KG5309 (Datasheet) Desenho Dimensional M18 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é e para que serve o sensor capacitivo KG5309?

O KG5309 é um sensor capacitivo industrial de 18mm projetado para detectar a presença de líquidos, sólidos ou materiais granulados, oferecendo detecção ajustável entre 0,5 e 30 mm.

Este sensor possui comunicação inteligente?

Sim, ele possui interface IO-Link integrada, permitindo parametrização remota, monitoramento de diagnóstico e ajuste fino da distância de comutação.

Existe alguma aplicação onde este sensor não é indicado?

O sensor não deve ser utilizado para a detecção de metais ferrosos em ambientes onde sensores indutivos seriam mais precisos, nem em aplicações que exijam contato direto com temperaturas de fluido acima de 110 °C.

O sensor funciona diretamente em redes industriais comuns?

O KG5309 não é compatível com sistemas de controle baseados exclusivamente em protocolos de rede como EtherCAT ou PROFINET sem o uso de um IO-Link Master adequado para traduzir o sinal.

O sensor não está comutando, o que devo verificar?

Se o LED amarelo não acende, verifique primeiro a tensão de alimentação (10-30V DC) e se o objeto está posicionado dentro da faixa nominal de 30mm.

Por que o sensor apresenta leituras intermitentes?

Sintomas como leituras instáveis ou 'falsos positivos' geralmente indicam acúmulo de sujeira na face sensora ou interferência na parametrização da histerese; realize a limpeza e recalibre via IO-Link ou potenciômetro.

Por que optar pelo modelo IO-Link em vez de um capacitivo comum?

A tecnologia IO-Link oferece diagnóstico avançado e configuração remota, sendo superior para processos que exigem monitoramento contínuo, enquanto sensores capacitivos convencionais oferecem apenas um sinal binário de presença.

O que acompanha o sensor na embalagem?

Este produto é comercializado como unidade individual e já inclui as duas porcas de fixação necessárias para a instalação em painéis ou suportes.

Quais os cuidados na instalação do sensor?

A instalação requer a fixação mecânica através das porcas M18 e a conexão elétrica via conector M12 de 4 pinos, garantindo que o torque não exceda 8 Nm para evitar danos à rosca.

Qual a procedência e origem da venda deste produto?

O produto é faturado diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência direta do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial bidirecional que permite a troca de dados de sensores e atuadores com o controlador. (Ref.: IEC 61131-9)

PNP

Configuração de saída de transistor onde a carga é comutada para o potencial positivo (V+).

IP69K

Grau de proteção que assegura resistência contra jatos de água de alta pressão e alta temperatura. (Ref.: DIN 40050-9)

Capacitivo

Tipo de sensor que detecta objetos através da mudança na capacitância do campo elétrico gerado na face sensora.

Histerese

Diferença entre o ponto de ativação e o ponto de desativação do sensor, utilizada para evitar chattering (comutações rápidas indesejadas). (Ref.: 1...15% de Sr)
