Sensor Capacitivo IFM KG5065 - M18 IO-Link 12mm

Pré-visualizar: KG5065 IFM - Sensor Capacitivo IFM Detecção de nível e objetos M18 12mm IO-Link PNP/NPN

KG5065 IFM - Sensor Capacitivo IFM Detecção de nível e objetos M18 12mm IO-Link PNP/NPN

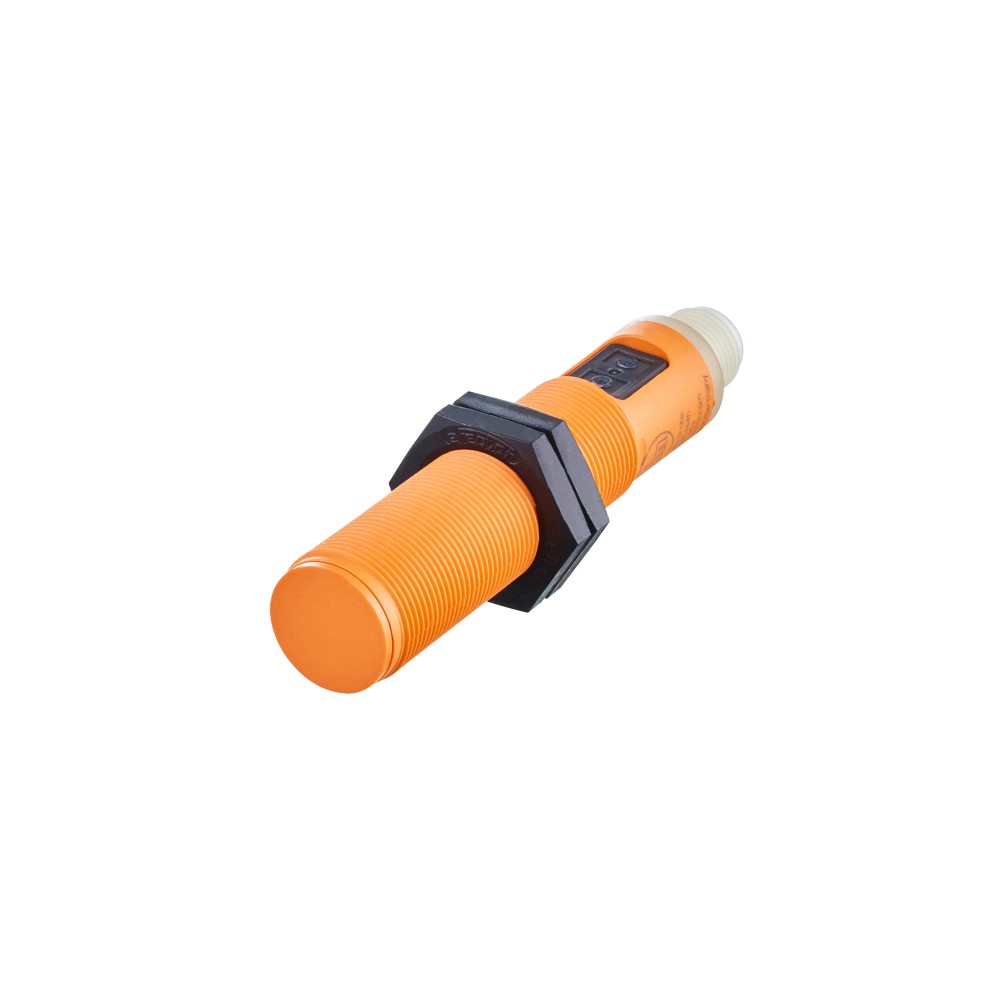

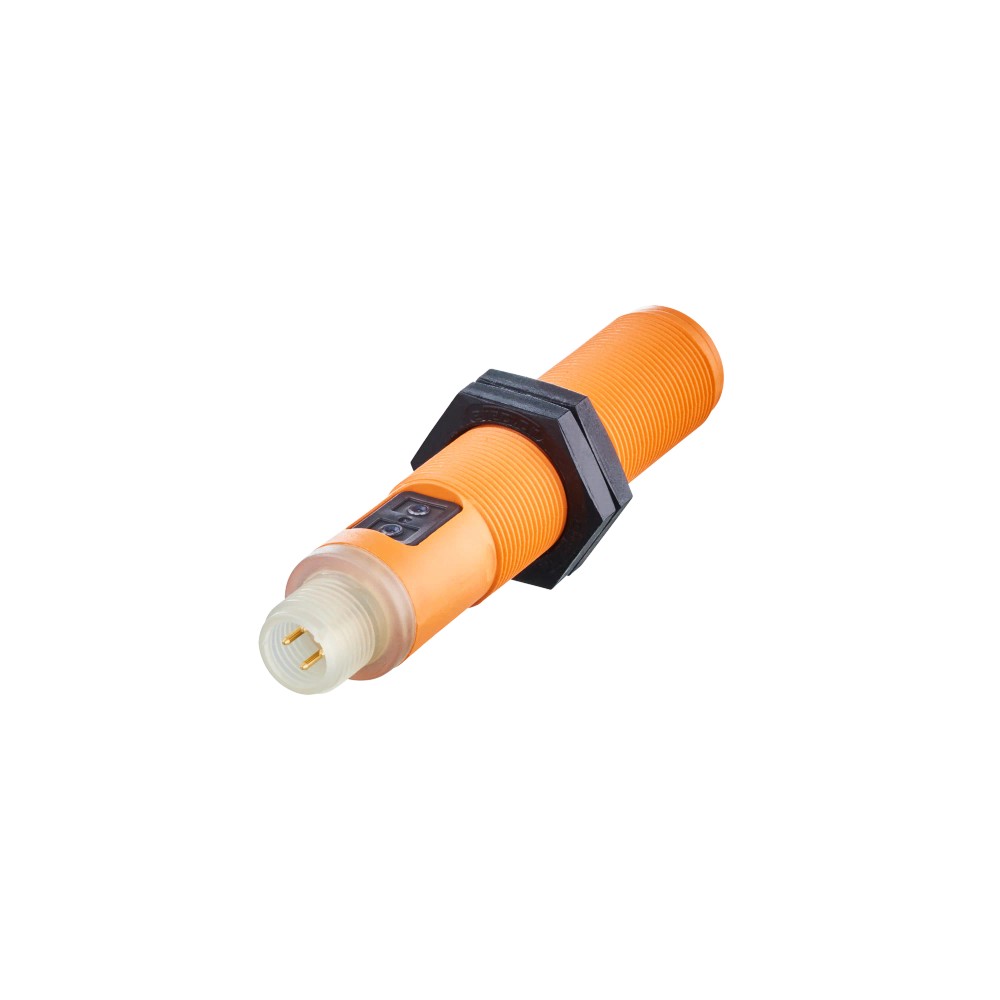

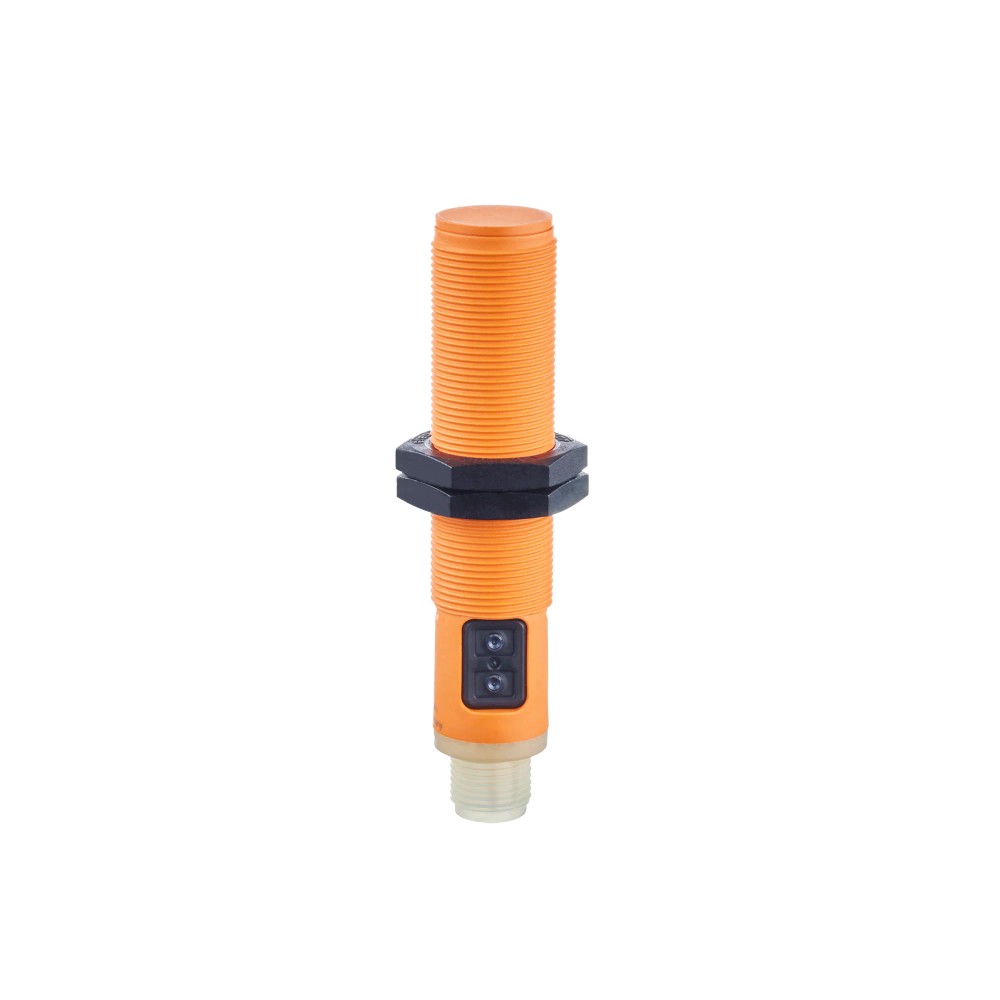

Imagem meramente ilustrativa

R$ 1.702,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KG5065
EAN: 4021179146456
NCM do produto: 85365090

Destaques do Produto Princípio de detecção...mais

Fechar menu

Saiba mais sobre: "KG5065 IFM - Sensor Capacitivo IFM Detecção de nível e objetos M18 12mm IO-Link PNP/NPN"

Destaques do Produto

Princípio de detecção

Capacitivo

Alcance nominal

12 mm, não embutido

Tipo de saída

PNP/NPN selecionável; abertura/fechamento selecionável

Tensão de operação

10 a 36 V DC

Comunicação

IO-Link; modo SIO

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo IFM KG5065, M18 x 1, alcance de detecção de 12 mm, IO-Link, saída PNP/NPN selecionável

O IFM KG5065 é um sensor capacitivo para detecção de nível e de objetos. Possui alcance de detecção de 12 mm em montagem não embutida, saída PNP/NPN selecionável e interface IO-Link. Opera com alimentação de 10 a 36 V DC e conexão elétrica M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Alcance de detecção	12 mm; montagem não embutida
Saída de comutação	PNP/NPN; abertura ou fechamento selecionável
Interface de comunicação	IO-Link; modo SIO disponível
Alimentação	10 a 36 V DC
Conexão elétrica	M12, codificação A, 4 contatos
Rosca e comprimento	M18 x 1; comprimento de 87 mm
Grau de proteção	IP65 e IP67
Temperatura ambiente	-25 a 80 °C
Frequência de comutação	10 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de objetos ou nível em aplicações compatíveis com alcance de 12 mm e montagem não embutida.
Instalações com alimentação DC entre 10 e 36 V, conexão elétrica M12 e entrada compatível com saída PNP/NPN.
Sistemas que utilizem IO-Link ou operação SIO, respeitando os parâmetros de comunicação e ciclo indicados pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir detecção além do alcance especificado de 12 mm.
Não instalar em ambiente cuja temperatura ambiente exceda -25 a 80 °C ou que exija grau de proteção superior aos especificados IP65/IP67.
Não presumir compatibilidade com uma entrada de controlador sem verificar tensão, tipo de entrada, pinagem e configuração elétrica do sistema.

APLICAÇÕES E USO

Aplicação descrita no anúncio: detecção de nível e de objetos por princípio capacitivo. O uso deve respeitar o alcance de 12 mm e a montagem não embutida especificada.
Possibilidade de integração inferida: automação com entrada PNP/NPN ou rede IO-Link compatível. Validar alimentação, configuração da saída, pinagem e requisitos do controlador antes da instalação.
A operação deve permanecer dentro da faixa de temperatura ambiente de -25 a 80 °C; a ficha informa separadamente faixa de -25 a 110 °C para a superfície frontal.
A ficha não especifica materiais-alvo nem condições particulares de processo. Confirme a adequação ao material e à instalação com o datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo IFM KG5065, M18 x 1, alcance de detecção de 12 mm, IO-Link, saída PNP/NPN selecionável, verifique estes pontos:

Escolha o KG5065

Quando o processo requer detecção capacitiva com alcance de 12 mm em montagem não embutida, alimentação de 10 a 36 V DC, saída PNP/NPN selecionável e/ou comunicação IO-Link.

Avalie outra especificação

Busque outro sensor se o alcance requerido superar 12 mm, se a montagem precisar ser embutida ou se as condições ambientais excederem os limites declarados. A ficha disponível não informa distâncias alternativas nem materiais-alvo específicos; confirme esses requisitos no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor capacitivo	Princípio de medida informado pelo fabricante.
Aplicação descrita	Detecção de nível e objetos	Finalidade descrita no anúncio; materiais-alvo específicos não foram informados.
Modelo	KG5065	Código do produto.
Marca	IFM	Fabricante indicado no anúncio.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação.
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 20 mA	Limite informado na ficha.
Classe de proteção	II	Classificação de proteção declarada.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo declarado.
Corrente constante máxima da saída de comutação DC	200 mA	Limite máximo declarado.

Saídas e entradas/saídas
Saída de comutação	PNP/NPN	Tipo de saída informado para o modelo.
Função de saída	Abertura/fechamento, selecionável	Função configurável indicada na ficha.
Função elétrica	PNP/NPN; detecção automática de carga PNP/NPN com carga ôhmica < 20 kΩ	Condição declarada para detecção automática de carga.
Número de fios	3 fios	Atributo informado nos dados do anúncio.
Frequência de comutação DC	10 Hz	Frequência de comutação especificada.

Faixa de detecção
Alcance de detecção	12 mm	Alcance informado para montagem não embutida.
Tipo de montagem	Não embutido	Condição de instalação declarada.

Precisão e desvios
Histerese	1...15 % de Sr	Faixa declarada em relação ao alcance nominal Sr.
Variação no ponto de comutação	-20...20 % de Sr	Variação especificada em relação ao alcance nominal Sr.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação informada pelo fabricante.
Modo SIO	Sim	Operação SIO indicada como disponível.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência IO-Link	COM1 (4,8 kBaud)	Taxa e classe de transferência informadas.
Tempo mínimo do ciclo do processo	100,8 ms	Valor mínimo declarado para o ciclo do processo.
Perfil Smart Sensor	SSP 0 Generic Profiled Sensor	Perfil informado na ficha.
Padrão SDCI	IEC 61131-9 CDV	Referência declarada para SDCI.
DeviceID default	387	Identificador padrão indicado na ficha.

Conexões
Conexão elétrica	1 x M12; codificação A; 4 contatos	Especificação do conector elétrico.
Conexão mecânica	Rosca M18 x 1	Rosca de montagem do sensor.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Temperatura da superfície frontal	-25...110 °C	Limite informado separadamente para a superfície frontal.
Grau de proteção	IP65; IP67	Graus de proteção declarados; não implicam proteção contra condições não especificadas.
Resistência a choques	EN 60068-2-27 Ea; 30 g; 6 choques / 11 ms; meio seno (x, y, z)	Condições de ensaio de choque informadas.
Estabilidade de vibração	EN 60068-2-6 Fc; 10...55 Hz; amplitude de 1 mm; duração de 5 min; 30 min por eixo na ressonância ou 55 Hz	Condições de ensaio de vibração informadas.
Certificações/testes EMC	EN 61000-4-2 ESD 8 kV AD; EN 61000-4-3 HF irradiado 10 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 3 V; EN 55011 classe B	Ensaios e classe EMC declarados.

Dados mecânicos e materiais
Dimensões	M18 x 1 / L = 87 mm	Dimensão informada para rosca e comprimento.
Forma construtiva	Invólucro com rosca	Construção declarada.
Materiais	Invólucro e tampa: PBT; botão: TPE-U; janela dos LEDs: PC	Materiais listados na ficha.
Peso	31,5 g	Valor indicado no conjunto de dados do catálogo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Material incluído	2 porcas de fixação	Acessórios incluídos segundo a ficha.

Displays e elementos de operação
Display de status de chaveamento	1 LED amarelo	Indicador de estado informado.
Função Teach	Sim	Função indicada como disponível.
Trava eletrônica	Sim	Recurso indicado na ficha.

Confiabilidade
MTTF	566 anos	Valor informado no conjunto de dados; não representa prazo de garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transferência COM1 (4,8 kBaud).

• Modo SIO disponível.

• Perfil Smart Sensor: SSP 0 Generic Profiled Sensor; padrão SDCI IEC 61131-9 CDV.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Alimentação de 10 a 36 V DC. Saída PNP/NPN selecionável; a detecção automática de carga PNP/NPN é indicada para carga ôhmica < 20 kΩ. Corrente constante máxima da saída: 200 mA. Verifique a pinagem no datasheet antes de conectar.

Processo Conexão mecânica por rosca M18 x 1; comprimento de 87 mm. Montagem não embutida. Não confundir essa rosca de montagem com a conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada DC compatível com saída PNP ou NPN e alimentação dentro de 10 a 36 V DC	✓	A saída PNP/NPN é selecionável; confirme a configuração e os limites elétricos da entrada conectada.
Rede IO-Link que opere em COM1 (4,8 kBaud) e suporte revisão 1.1	✓	A ficha identifica IO-Link 1.1 e tipo de transferência COM1.
Operação de chaveamento sem comunicação IO-Link	✓	O modo SIO está indicado como disponível.
Instalação que requer montagem embutida	✗	O KG5065 é especificado para montagem não embutida.
Aplicação que exige alcance de detecção superior a 12 mm	✗	O alcance informado para este modelo é 12 mm.
Ambiente com temperatura ambiente fora de -25 a 80 °C	✗	A faixa de temperatura ambiente especificada é -25 a 80 °C.
Conexão mecânica que exige rosca diferente de M18 x 1	✗	A rosca de instalação declarada é M18 x 1; a conexão elétrica M12 não altera essa especificação mecânica.

INSTALAÇÃO

Como instalar o Sensor capacitivo IFM KG5065, M18 x 1, alcance de detecção de 12 mm, IO-Link, saída PNP/NPN selecionável

Confirme que o requisito de detecção corresponde a 12 mm e que a instalação prevista é não embutida.
Verifique se a rosca de montagem M18 x 1 é compatível com o suporte ou ponto de instalação.
Confira se o ambiente permanece dentro da faixa de temperatura especificada e se os graus de proteção são adequados ao local.
Com a alimentação desligada, conecte o cabo ao conector M12, codificação A; consulte o datasheet para a pinagem.
Alimente o sensor somente dentro de 10 a 36 V DC e configure a saída PNP/NPN e a função abertura/fechamento conforme a entrada conectada.
Após energizar, confira o LED amarelo de status e valide o chaveamento ou a comunicação IO-Link no sistema.

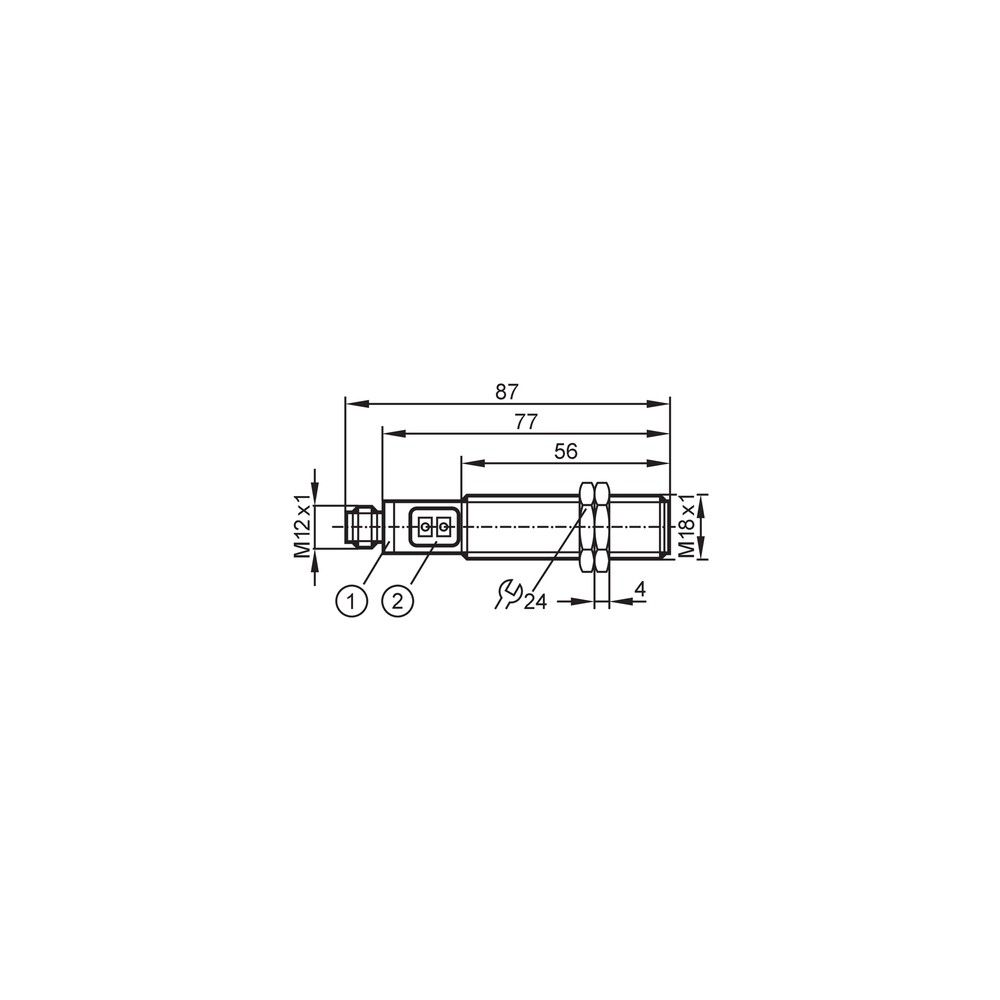

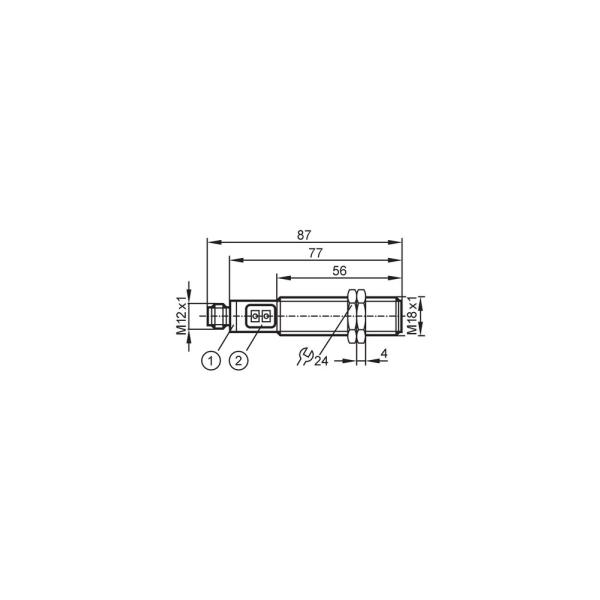

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o objeto ou nível está presente.	Alvo fora do alcance especificado, montagem diferente da condição não embutida ou saída configurada de modo incompatível com a entrada conectada.	Verifique a distância de detecção, a condição de montagem e a configuração PNP/NPN e abertura/fechamento; consulte o datasheet para os parâmetros de aplicação.
O controlador não reconhece o sensor ou a entrada permanece inativa.	Alimentação fora da faixa especificada, ligação incorreta no conector M12 ou incompatibilidade entre a saída selecionada e a entrada do controlador.	Meça a alimentação e confirme que está entre 10 e 36 V DC; confira a pinagem no datasheet e valide o tipo de entrada e a configuração elétrica.
A comunicação IO-Link não é estabelecida.	Mestre ou configuração não compatível com IO-Link 1.1/COM1, ligação incorreta ou uso do modo de operação inadequado.	Confirme suporte a IO-Link 1.1 e COM1 (4,8 kBaud), revise a conexão e verifique no dispositivo se está configurado para IO-Link, não apenas SIO.
O chaveamento é intermitente ou o estado indicado não corresponde ao esperado.	Alvo próximo da região de comutação, configuração de abertura/fechamento divergente ou instalação fora das condições especificadas.	Observe o LED amarelo durante o teste, revise a função selecionada e confirme distância e montagem; consulte o datasheet para os valores de histerese e variação do ponto de comutação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM KG5065 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KG5065 e para que serve?

É um sensor capacitivo indicado para detecção de nível e objetos. A ficha especifica montagem não embutida e alcance de detecção de 12 mm.

Ele funciona com IO-Link e também pode operar sem essa comunicação?

Sim. A ficha informa IO-Link 1.1 e modo SIO disponível; a integração deve respeitar a transferência COM1 especificada.

O que acompanha o sensor?

A ficha lista duas porcas de fixação como material incluído. A embalagem está especificada como uma peça.

O KG5065 serve para uma aplicação que exige montagem embutida?

Não, a montagem declarada para este modelo é não embutida. Para instalação embutida, selecione um modelo cuja ficha especifique essa condição.

Posso usar este sensor se o processo exigir alcance acima de 12 mm?

A ficha deste modelo informa alcance de 12 mm. Ela não declara alcance superior; confirme outra opção no catálogo do fabricante.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique se o alvo está dentro do alcance, se a montagem é não embutida e se a função abertura/fechamento e a saída PNP/NPN correspondem à entrada conectada. Confira também alimentação e ligação no datasheet.

A leitura fica instável; isso significa que o sensor está com defeito?

Não necessariamente. Confira primeiro a distância do alvo, a configuração da saída e as condições de instalação, além do LED de status; a ficha informa histerese de 1...15 % de Sr.

Como decidir entre este sensor e um modelo sem IO-Link?

Escolha o KG5065 se precisar de IO-Link 1.1 ou de operação SIO, além das demais condições elétricas e mecânicas compatíveis. Se a aplicação exigir alcance, montagem ou condições ambientais diferentes, compare os dados documentados de outros modelos.

Que conexão elétrica e ferramenta são necessárias para instalar o KG5065?

A conexão elétrica é M12, codificação A, com 4 contatos; a montagem mecânica usa rosca M18 x 1. Consulte o datasheet para a pinagem e os requisitos de instalação, pois a ficha não especifica ferramenta ou torque.

Como confirmo se o sensor é compatível com meu controlador?

Compare a alimentação e a entrada do controlador com os dados elétricos do sensor e confirme a pinagem no datasheet. Para IO-Link, verifique suporte à revisão 1.1 e COM1; para SIO, confira a compatibilidade com a saída selecionada.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor cujo princípio de medida é capacitivo, aplicado à detecção de objetos ou nível conforme a descrição do produto. (Ref.: tipo de sensor: capacitivo.)

Montagem não embutida

Condição de montagem declarada para o sensor; deve ser considerada no projeto mecânico e na instalação. (Ref.: tipo de montagem: não embutido.)

IO-Link

Interface de comunicação indicada para parametrização e troca de dados com equipamento mestre compatível. (Ref.: revisão IO-Link 1.1; IEC 61131-9 CDV.)

SIO

Modo de operação indicado para uso sem comunicação IO-Link. (Ref.: modo SIO: sim.)

Símbolo usado na ficha como referência para expressar histerese e variação do ponto de comutação. (Ref.: histerese: 1...15 % de Sr; variação do ponto de comutação: -20...20 % de Sr.)
