Sensor Capacitivo IFM KG5057 M18 8mm PNP NA

Pré-visualizar: KG5057 IFM - Sensor Capacitivo IFM Detecção de objetos M18 8mm PNP NA

KG5057 IFM - Sensor Capacitivo IFM Detecção de objetos M18 8mm PNP NA

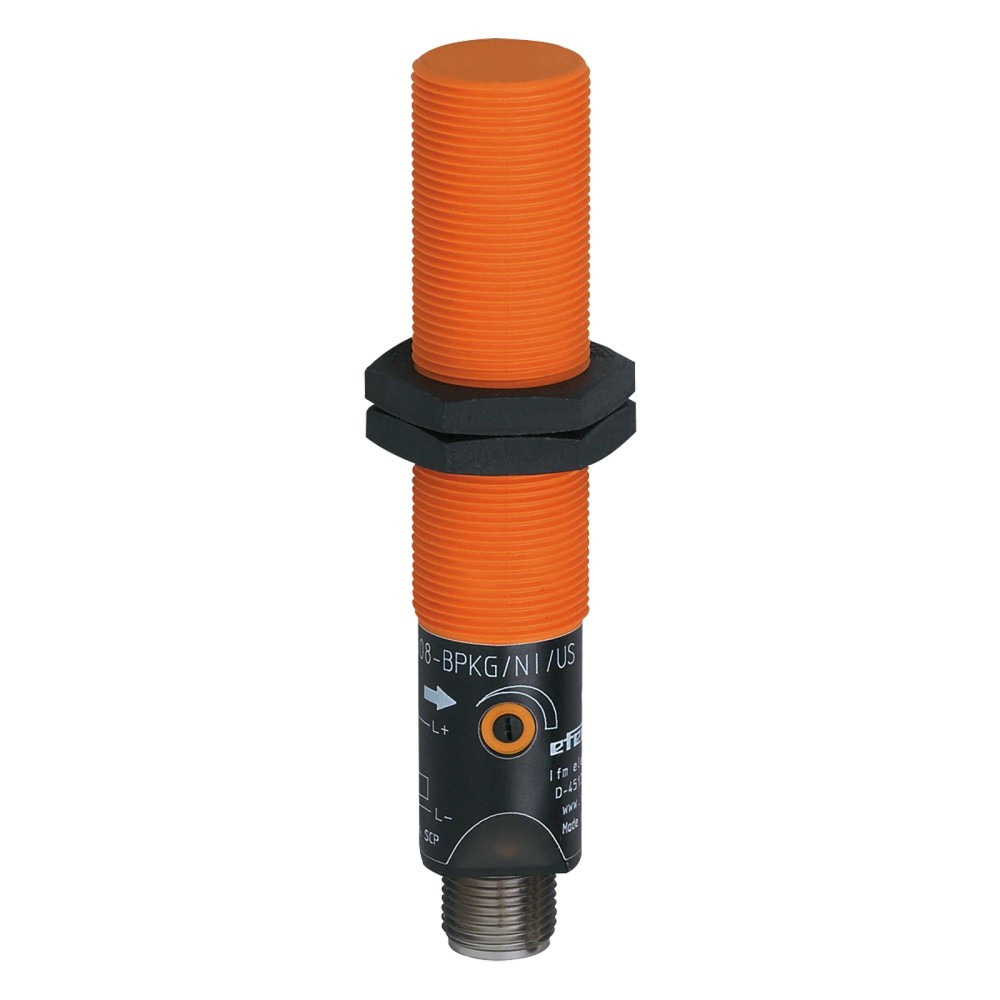

Imagem meramente ilustrativa

R$ 1.883,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KG5057
EAN: 4021179146371
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KG5057 IFM - Sensor Capacitivo IFM Detecção de objetos M18 8mm PNP NA"

Destaques do Produto

Tecnologia

Capacitiva

Alcance e montagem

8 mm; não embutido

Tipo de saída

PNP normalmente aberta

Conexão elétrica

M12, 3 fios

Ambiente

-25 a 80 °C; IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo IFM KG5057, M18, alcance de detecção de 8 mm, saída PNP normalmente aberta, conexão M12

O IFM KG5057 é um sensor capacitivo para detecção de objetos. Possui alcance de detecção de 8 mm em montagem não embutida e saída PNP normalmente aberta para corrente contínua. Sua conexão elétrica é M12, e o invólucro tem grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	KG5057
Tipo	Sensor capacitivo
Rosca e dimensões	M18 x 1; comprimento de 93,8 mm
Alcance de detecção	8 mm, não embutido
Saída	PNP, normalmente aberta
Alimentação / corrente	DC; tensão de alimentação não informada no contexto
Conexão elétrica	M12; 3 fios
Grau de proteção	IP 67
Temperatura ambiente	-25 a 80 °C
Frequência de comutação	50 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de objetos em instalações que aceitem sensor M18 x 1, montagem não embutida e alcance nominal de 8 mm.
Aplicações com entrada de controle compatível com saída PNP normalmente aberta e sensor DC de 3 fios; confirme os requisitos elétricos completos no datasheet antes da ligação.
Instalações em que a conexão elétrica M12, o grau IP 67 e a faixa ambiente de -25 a 80 °C atendam às condições previstas.

⚠ Considere outro se precisa de:

Não selecione quando a aplicação exigir montagem embutida: o dado disponível especifica montagem não embutida.
Não selecione para uma distância de detecção requerida superior a 8 mm sem validação específica da aplicação; esse é o alcance informado para o modelo.
Não conecte a uma entrada que exija saída NPN ou contato normalmente fechado; o modelo é PNP normalmente aberto.
Não use fora da faixa ambiente informada de -25 a 80 °C sem confirmação do fabricante.

APLICAÇÕES E USO

Aplicação comprovável pela ficha: detecção capacitiva de objetos em instalação não embutida, respeitando o alcance informado de 8 mm.
Possibilidade de aplicação: monitoramento de presença de objetos em uma máquina ou processo com entrada DC compatível com PNP normalmente aberto; validar o material detectado e a distância real no equipamento antes da implantação.
A instalação deve permanecer dentro da faixa ambiente de -25 a 80 °C e considerar o grau IP 67 conforme as condições de uso e montagem do fabricante.
A ficha não identifica materiais detectáveis, condições específicas do alvo ou distância garantida para cada material; consulte o fabricante e valide no processo real.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo IFM KG5057, M18, alcance de detecção de 8 mm, saída PNP normalmente aberta, conexão M12, verifique estes pontos:

Escolha o KG5057 quando

A instalação exigir detecção capacitiva não embutida, alcance informado de 8 mm, corpo roscado M18 x 1, saída PNP normalmente aberta e conexão M12.

Verifique a interface antes da compra

Confirme que o controlador aceita saída PNP normalmente aberta e ligação DC de 3 fios. A tensão de alimentação e a corrente de saída não constam nos dados fornecidos; consulte o datasheet para validar esses limites.

Considere outra especificação quando

A instalação exigir montagem embutida, outra lógica de saída, alcance diferente ou condições ambientais fora de -25 a 80 °C. A ficha disponível não identifica um modelo alternativo; compare os requisitos com o catálogo IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	IFM	Marca indicada para o produto.
Modelo / part number	KG5057	Código de identificação do sensor.
SKU	KG5057	Código do item no anúncio.
GTIN	4021179146371	Identificador comercial informado na ficha.
Categoria	Sensor capacitivo	Tipo de produto informado.
Peso	29,4 g	Massa indicada no conjunto de dados do produto.

Área de aplicação e detecção
Princípio de detecção	Capacitivo	Tecnologia de detecção indicada para o modelo.
Alcance de detecção	8 mm	Valor informado para montagem não embutida.
Tipo de montagem	Não embutido	Condição de montagem especificada; não equivale a instalação embutida.

Saídas
Configuração da saída	Normalmente aberta	Estado funcional da saída indicado na ficha.
Tipo de saída	PNP	Compatibilidade elétrica deve ser verificada com a entrada do controlador.
Frequência de comutação	50 Hz	Frequência indicada para a comutação do sensor.

Dados elétricos e conexão
Tipo de corrente	DC	O sensor é especificado para corrente contínua; a tensão de alimentação não consta nos dados fornecidos.
Conexão elétrica	M12	Tipo de conexão indicado; a pinagem detalhada não consta nos dados fornecidos.
Número de fios	3	Quantidade de fios indicada na ficha.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente informada para o produto.
Grau de proteção	IP 67	Grau declarado na ficha; consulte o datasheet para condições de ensaio e instalação.

Dados mecânicos
Rosca	M18 x 1	Dimensão roscada indicada para o corpo.
Comprimento	93,8 mm	Comprimento especificado na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; a ficha descreve saída de comutação PNP.

Conexões

Elétrica Conexão elétrica M12, 3 fios, corrente contínua e saída PNP normalmente aberta. Tensão de alimentação, pinagem detalhada e corrente máxima não constam nos dados fornecidos; consulte o datasheet antes de conectar.

Processo Não há conexão de processo especificada. O dado mecânico disponível é rosca M18 x 1; não deve ser interpretado como conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador DC compatível com sensor PNP normalmente aberto de 3 fios	✓	A ficha informa corrente DC, saída PNP normalmente aberta e 3 fios; confirme tensão, corrente e pinagem no datasheet.
Entrada que exige saída NPN	✗	A saída especificada para o KG5057 é PNP.
Entrada que exige contato normalmente fechado	✗	A saída especificada é normalmente aberta.
Montagem embutida	✗	A especificação de montagem é não embutido.
Ambiente dentro da faixa de -25 a 80 °C e necessidade de proteção IP 67	✓	A ficha informa essa faixa de temperatura ambiente e grau de proteção IP 67; a adequação também depende das condições reais de instalação.
Conexão M12	✓	A ficha especifica conexão M12; confirme o cabo e a pinagem requeridos pela instalação, pois não são detalhados nos dados fornecidos.

INSTALAÇÃO

Como instalar o Sensor capacitivo IFM KG5057, M18, alcance de detecção de 8 mm, saída PNP normalmente aberta, conexão M12

Confirme no projeto que a aplicação requer sensor capacitivo não embutido e que o alcance necessário está dentro do valor informado de 8 mm.
Verifique a compatibilidade da entrada de controle com saída PNP normalmente aberta e circuito DC; confirme tensão, corrente admissível e pinagem no datasheet.
Prepare o suporte roscado para M18 x 1 e garanta espaço compatível com o comprimento de 93,8 mm.
Instale o sensor na configuração não embutida indicada; não presuma montagem embutida a partir da rosca M18.
Conecte pelo M12 usando cabo e pinagem confirmados no documento técnico do fabricante; não energize com pinagem presumida.
Após a ligação, teste a comutação com o alvo real e confirme funcionamento nas condições ambientais da aplicação.

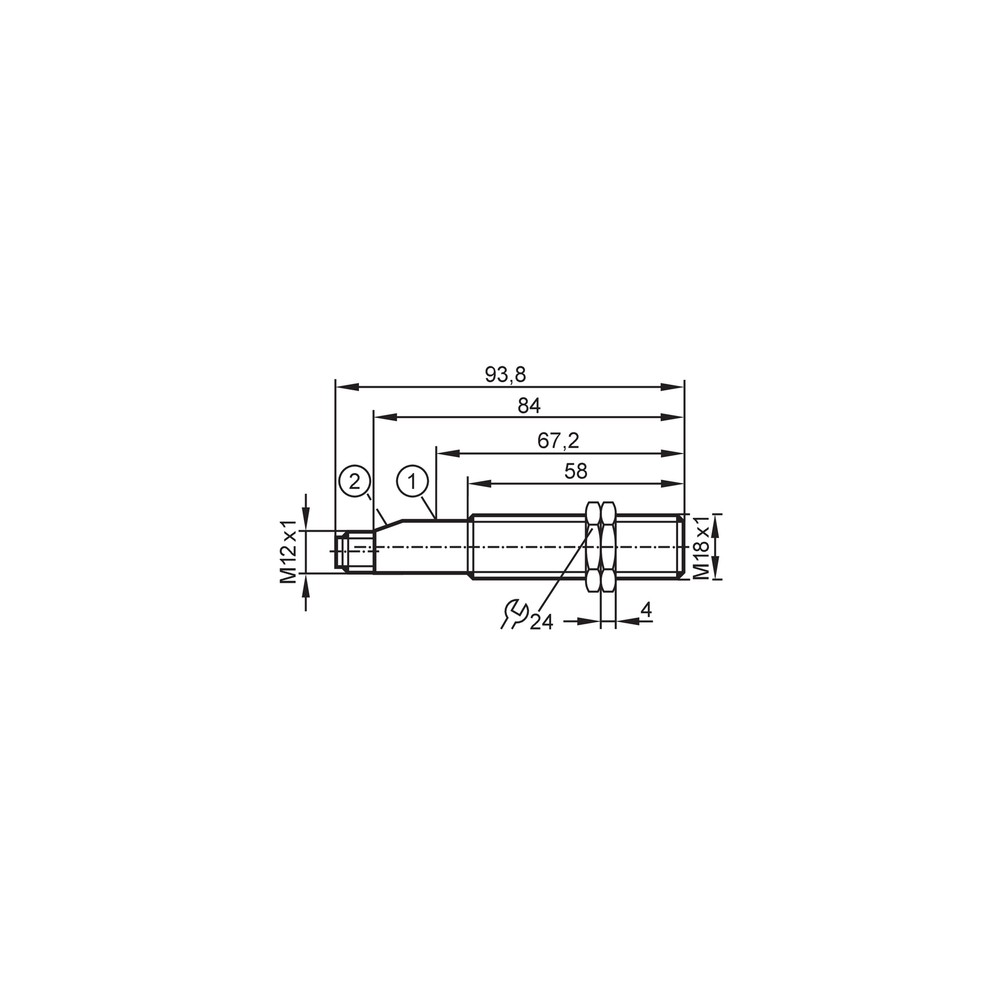

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a detecção.	Possível incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ou erro de ligação/pinagem.	Confirme o tipo de entrada do controlador e compare a pinagem e os requisitos elétricos com o datasheet; verifique a conexão M12.
A saída permanece no mesmo estado durante o teste.	O alvo ou a distância de instalação pode não atender às condições de detecção; o alcance informado é 8 mm em montagem não embutida.	Teste com o alvo real na posição de instalação e confira a montagem não embutida e a distância em relação à face sensora.
O sensor opera de forma intermitente.	Possível condição de instalação fora dos parâmetros previstos ou conexão elétrica instável.	Inspecione o acoplamento M12, confirme a ligação conforme datasheet e verifique se a temperatura ambiente está entre -25 e 80 °C.
O sensor não comuta após a substituição de outro modelo.	O modelo substituído pode usar lógica de saída ou interface elétrica diferente; o KG5057 é PNP normalmente aberto, DC, 3 fios.	Compare os requisitos do circuito e do sensor anterior com tipo de saída, número de fios, corrente e pinagem do KG5057 antes de energizar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM KG5057 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KG5057 e para que serve?

É um sensor capacitivo para detecção de objetos. A ficha especifica montagem não embutida e alcance de detecção de 8 mm.

O KG5057 funciona com qualquer entrada de CLP?

Não necessariamente: sua saída é PNP normalmente aberta e o sensor é DC de 3 fios. Confirme a compatibilidade da entrada, a tensão, a corrente e a pinagem no datasheet.

O que acompanha o sensor?

A ficha fornecida não informa acessórios ou itens inclusos. Consulte o fornecedor para confirmar o conteúdo do fornecimento.

Posso instalar o KG5057 embutido?

A ficha especifica montagem não embutida. Para uma instalação embutida, escolha um produto cuja documentação confirme expressamente essa condição.

Este sensor serve para saída NPN ou normalmente fechada?

Não para essas interfaces conforme a ficha: o KG5057 tem saída PNP normalmente aberta. Verifique a lógica requerida pela entrada antes da compra.

O sensor não detecta o objeto; o que devo verificar antes de substituí-lo?

Confira se a montagem é não embutida e se o alvo está dentro do alcance informado de 8 mm. Verifique também a conexão M12 e se o controlador aceita saída PNP normalmente aberta.

A saída não muda no controlador; o sensor está com defeito?

Não é possível concluir isso sem diagnóstico. Verifique primeiro a compatibilidade PNP normalmente aberta, a alimentação DC, a pinagem e a ligação conforme o datasheet.

Devo comprar o sensor avulso ou um kit com cabo?

O contexto não informa kit nem cabo incluso, e não especifica acessórios. Confirme o conteúdo do fornecimento e selecione separadamente a conexão necessária para a instalação.

Quando escolher o KG5057 em vez de outro sensor capacitivo?

Escolha-o quando os requisitos forem montagem não embutida, alcance de 8 mm, saída PNP normalmente aberta e conexão M12. Se a aplicação exigir outra montagem, lógica ou alcance, compare com a ficha de outro modelo.

Como faço a ligação elétrica do KG5057?

Use conexão M12 e circuito DC de 3 fios, respeitando saída PNP normalmente aberta. A pinagem e os limites elétricos não constam nos dados fornecidos, portanto consulte o datasheet antes de ligar.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza princípio capacitivo para detectar objetos; materiais e condições de detecção específicos não são detalhados na ficha. (Ref.: tipo de sensor: capacitivo)

PNP

Tipo de saída de comutação especificado para o sensor; deve ser compatibilizado com a entrada do controlador. (Ref.: saída de comutação: PNP)

Normalmente aberto

Configuração da saída indicada para o KG5057. (Ref.: configuração de saída: normalmente aberto)

Montagem não embutida

Condição de montagem declarada para o alcance de detecção informado. (Ref.: alcance de 8 mm, não embutido)

IP 67

Grau de proteção indicado na ficha do produto; consulte o datasheet para condições de ensaio e aplicação. (Ref.: grau de proteção: IP 67)
