Sensor Capacitivo IFM KG5047 M18

Pré-visualizar: KG5047 IFM - Sensor Capacitivo ifm Detecção de objetos M18, 8mm, PNP/NPN, IP67

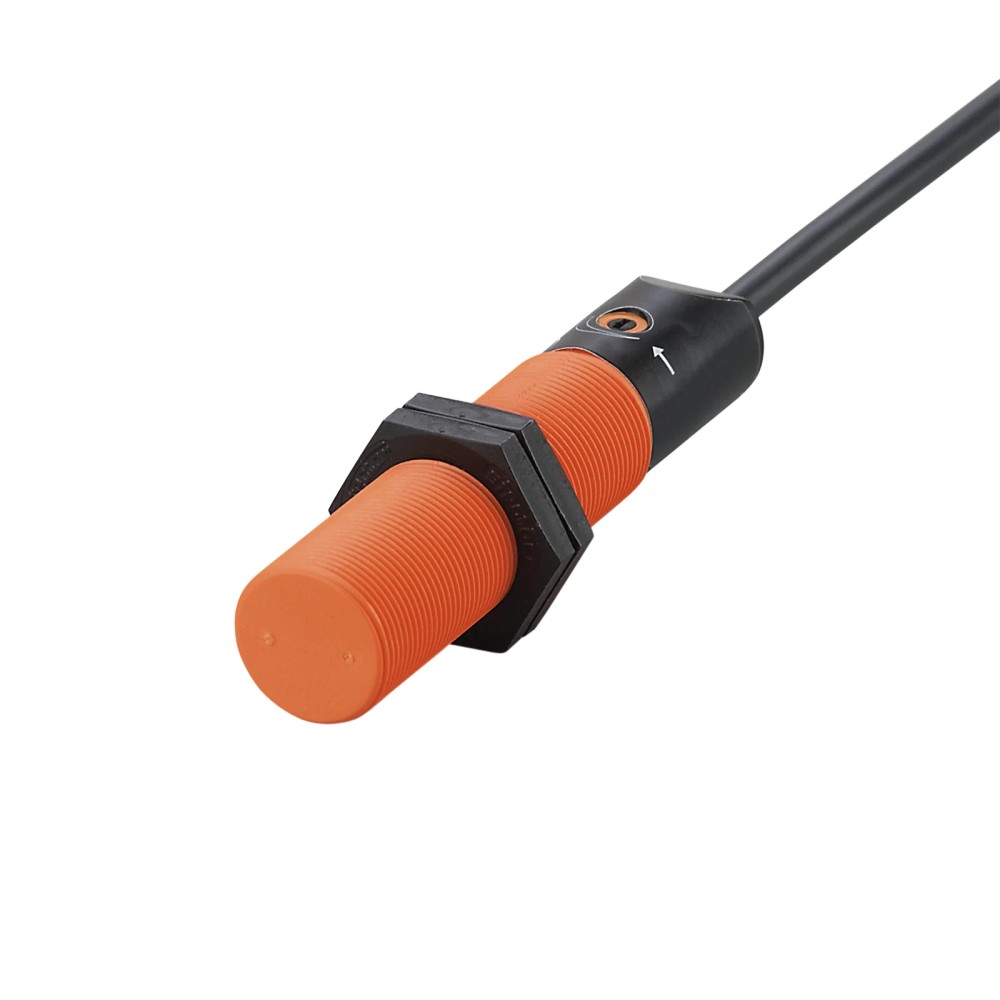

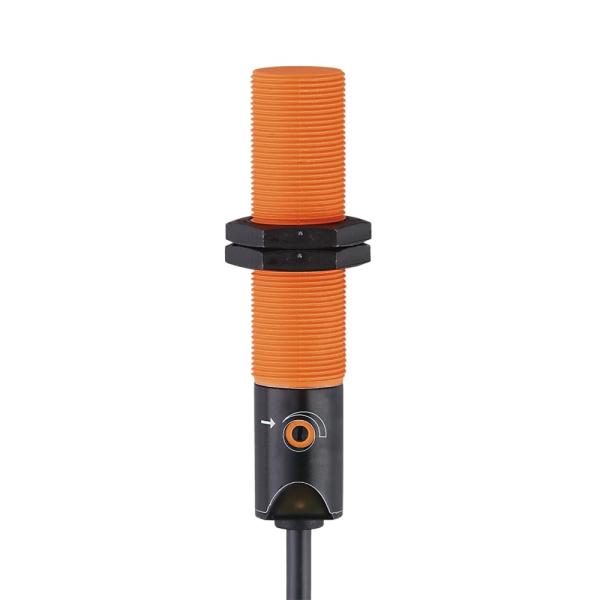

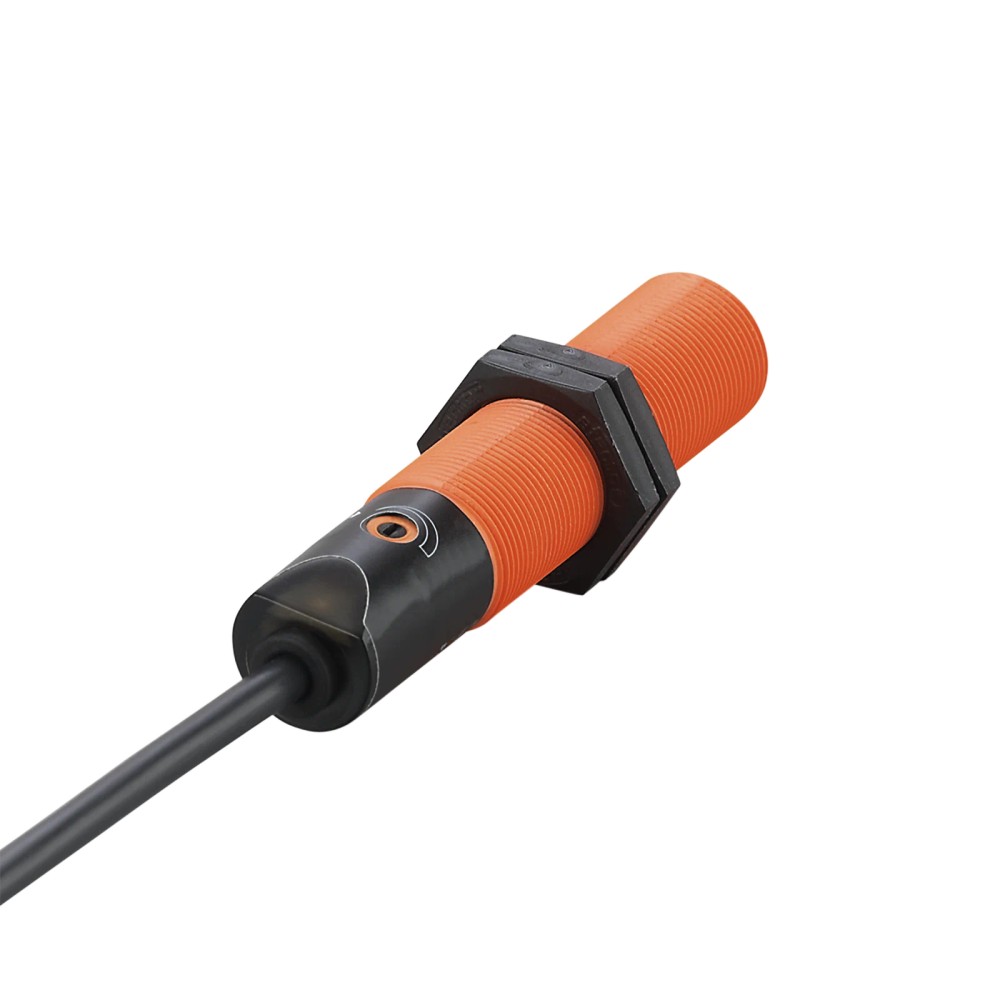

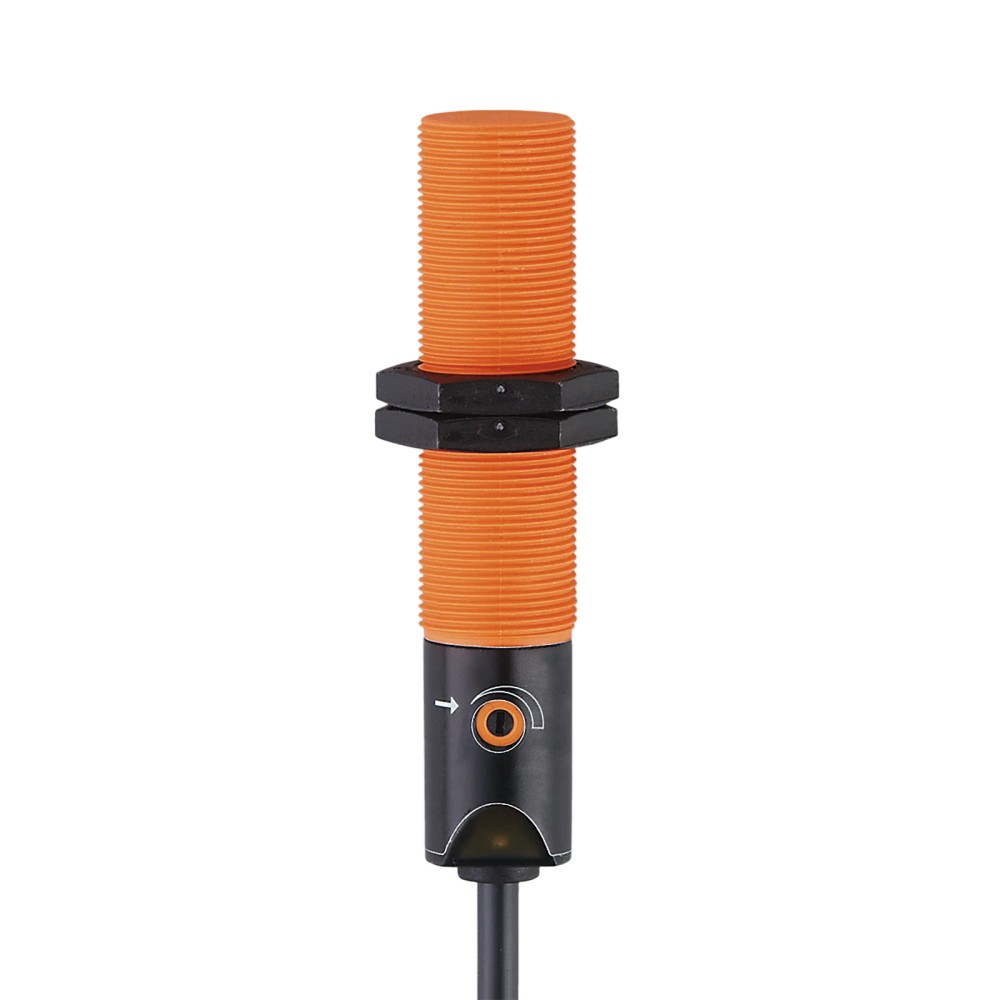

KG5047 IFM - Sensor Capacitivo ifm Detecção de objetos M18, 8mm, PNP/NPN, IP67

Imagem meramente ilustrativa

R$ 1.782,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KG5047
EAN: 4021179146272
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KG5047 IFM - Sensor Capacitivo ifm Detecção de objetos M18, 8mm, PNP/NPN, IP67"

Destaques do Produto

Tecnologia

Capacitiva

Alcance nominal

8 mm

Tipo de saída

PNP/NPN selecionável

Alimentação

10...55 V DC

Montagem

Não embutida; rosca M18 x 1

Conexão

Cabo de 2 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo ifm KG5047, M18 x 1, alcance de detecção de 8 mm, saída PNP/NPN selecionável, cabo de 2 m, IP67

O ifm KG5047 é um sensor capacitivo para detectar objetos sem contato, com montagem não embutida em rosca M18 x 1. Possui alcance nominal de detecção de 8 mm e saída PNP/NPN selecionável. Opera com alimentação de 10 a 55 V DC e tem cabo de 2 m com condutores preto e branco.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	KG5047
Tecnologia	Sensor capacitivo
Alcance de detecção	8 mm; montagem não embutida
Saída	PNP/NPN selecionável; abertura/fechamento selecionável
Alimentação	10...55 V DC
Conexão elétrica	Cabo de 2 m PUR/PVC, 2 x 0,34 mm²
Rosca e comprimento	M18 x 1; 84 mm
Proteção	IP67
Temperatura ambiente	-25...80 °C
Frequência de comutação	50 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que necessitam de detecção capacitiva sem contato e cujo ponto de detecção possa ser ajustado dentro dos limites indicados pelo fabricante.
Instalações com alimentação entre 10 e 55 V DC e entrada de controle compatível com a saída PNP ou NPN selecionada.
Montagem não embutida em suporte compatível com rosca M18 x 1, respeitando o espaço necessário para a face sensora.
Ambientes cuja temperatura ambiente permaneça entre -25 e 80 °C e que demandem grau de proteção IP67.

⚠ Considere outro se precisa de:

Aplicações que exijam alcance de detecção superior a 8 mm ou distância de trabalho superior a 6,5 mm.
Circuitos alimentados exclusivamente em corrente alternada: a tensão especificada para este sensor é DC.
Instalações que exijam uma conexão diferente do cabo de 2 m fornecido ou uma saída que não aceite PNP/NPN conforme a configuração escolhida.
Montagens embutidas: a ficha identifica este modelo como não embutido.

APLICAÇÕES E USO

Detecção capacitiva sem contato em máquinas e instalações industriais, quando o alvo e a montagem permitirem trabalhar dentro da distância de trabalho especificada. Cenário de aplicação inferido a partir da tecnologia e dos dados do sensor; validar o material e o ajuste no processo real.
Detecção de materiais como vidro, água, cerâmica e PVC é uma possibilidade indicada pelos fatores de correção fornecidos. O fator varia conforme o material; não se deve presumir que o alcance nominal seja igual para todos os alvos.
Uso em ambiente com temperatura entre -25 e 80 °C e necessidade de grau de proteção IP67, desde que a instalação siga as condições do fabricante.
Integração a entradas de controle compatíveis com saída PNP ou NPN, selecionada conforme o circuito. A ficha não informa protocolo digital de comunicação.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo ifm KG5047, M18 x 1, alcance de detecção de 8 mm, saída PNP/NPN selecionável, cabo de 2 m, IP67, verifique estes pontos:

Escolha o KG5047

Quando a aplicação exigir detecção capacitiva, montagem não embutida em M18 x 1, alcance nominal de 8 mm e alimentação DC entre 10 e 55 V. Confirme também que a entrada do equipamento de controle aceita a saída PNP ou NPN selecionada.

Procure outra especificação

Selecione outro sensor se a aplicação exigir montagem embutida, distância de trabalho acima de 6,5 mm, alcance nominal acima de 8 mm, alimentação AC ou conexão elétrica diferente do cabo de 2 m. A compatibilidade com o material e a distância efetiva deve ser verificada na aplicação e no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Tipo de produto	Sensor capacitivo	Tecnologia indicada na ficha do produto.
Modelo	KG5047	Código do modelo.
Marca	ifm	Fabricante informado no anúncio.
GTIN	4021179146272	Identificador comercial informado na ficha.

Dados elétricos
Tensão de operação	10...55 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	II	Classificação informada na ficha.
Proteção contra sobrecarga	Sim	Recurso indicado para a saída de comutação.
Proteção contra curto-circuitos	Sim	Recurso indicado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
EMC	EN 60947-5-2	Norma indicada nos dados técnicos.

Saídas e comutação
Função elétrica	PNP/NPN selecionável	Selecione a configuração compatível com a entrada do equipamento conectado.
Função de saída	Abertura/fechamento selecionável	Configuração de saída indicada na ficha.
Frequência de comutação DC	50 Hz	Frequência de comutação especificada para corrente contínua.
Corrente máxima contínua da saída de comutação DC	250 mA; 400 mA até 50 °C	Limites informados pelo fabricante; observe a condição de temperatura indicada para 400 mA.
Corrente de saída mínima	4 mA	Valor mínimo indicado para a saída.
Corrente residual máxima	1 mA	Valor informado para a saída de comutação.
Queda de tensão máxima da saída DC	4,6 V	Valor máximo especificado para a saída de comutação DC.

Detecção e distâncias
Alcance de detecção	8 mm	Valor nominal informado no anúncio e na ficha.
Distância real de comutação Sr	8 ± 10 % mm	Valor real de comutação e tolerância especificados.
Distância de trabalho	0...6,5 mm	Faixa de trabalho especificada.
Configuração de fábrica da distância de comutação	8 mm	Ajuste de fábrica informado.
Distância de comutação ajustável	Sim	Recurso indicado na ficha.
Histerese	1...15 % de Sr	Faixa relativa à distância real de comutação Sr.
Variação no ponto de comutação	-15...15 % de Sr	Faixa de variação informada em relação a Sr.
Fator de correção para vidro	0,4	Fator de correção especificado para vidro.
Fator de correção para água	1	Fator de correção especificado para água.
Fator de correção para cerâmica	0,2	Fator de correção especificado para cerâmica.
Fator de correção para PVC	0,2	Fator de correção especificado para PVC.

Conexão elétrica e sinalização
Conexão elétrica	Cabo de 2 m PUR/PVC; 2 x 0,34 mm²	Tipo, comprimento e seção do cabo informados na ficha.
Cores dos fios	BK = preto; WH = branco	Identificação de cores fornecida; consulte o esquema do fabricante para a ligação.
Display de status de chaveamento	1 LED amarelo	Indicador de estado especificado.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de temperatura de operação informada.
Grau de proteção	IP67	Classificação de proteção do invólucro indicada na ficha; observe as condições de instalação e conexão do fabricante.

Dados mecânicos
Designação da rosca	M18 x 1	Dimensão de conexão mecânica.
Dimensões	M18 x 1; comprimento de 84 mm	Dimensões informadas para o corpo do sensor.
Tipo de montagem	Não embutido	Requisito de montagem indicado pelo fabricante.
Material do invólucro	PBT	Material informado para o invólucro.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Peso	86,9 g	Peso informado nos atributos técnicos.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Acessórios incluídos	2 porcas de fixação	Material incluído informado na ficha.

Confiabilidade
MTTF	505 anos	Valor de MTTF informado na ficha; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• O produto não especifica protocolo de comunicação digital.

• Saída de comutação PNP ou NPN selecionável; verifique se a entrada do controlador é compatível com a configuração utilizada.

• Função de saída abertura/fechamento selecionável.

Conexões

Elétrica Cabo de 2 m PUR/PVC, 2 x 0,34 mm², com condutores preto (BK) e branco (WH). Alimentação de 10...55 V DC. A ficha indica saída PNP/NPN selecionável; confira o esquema de ligação do fabricante antes de energizar, pois a identificação dos condutores não substitui o diagrama elétrico.

Processo Conexão mecânica por rosca M18 x 1; comprimento de 84 mm. Montagem não embutida. Não há conexão de processo para fluido especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP, alimentação DC dentro da faixa especificada e configuração PNP selecionada	✓	A saída PNP é selecionável e a alimentação especificada é de 10...55 V DC. Confirme a ligação conforme o datasheet.
Entrada de controlador compatível com saída NPN, alimentação DC dentro da faixa especificada e configuração NPN selecionada	✓	A saída NPN é selecionável e a alimentação especificada é de 10...55 V DC. Confirme a ligação conforme o datasheet.
Alimentação exclusivamente AC	✗	A tensão de operação informada para o KG5047 é de 10...55 V DC.
Instalação que requer montagem embutida	✗	A ficha técnica classifica a montagem como não embutida.
Aplicação com distância de trabalho acima de 6,5 mm	✗	A distância de trabalho especificada é de 0...6,5 mm; o alcance nominal de detecção é 8 mm.
Suporte com rosca M18 x 1 e espaço para instalação não embutida	✓	A conexão mecânica é M18 x 1 e o tipo de montagem indicado é não embutido.

INSTALAÇÃO

Como instalar o Sensor capacitivo ifm KG5047, M18 x 1, alcance de detecção de 8 mm, saída PNP/NPN selecionável, cabo de 2 m, IP67

Confirme que a tensão de alimentação do circuito está entre 10 e 55 V DC e desligue a alimentação antes de realizar a ligação.
Verifique a compatibilidade da entrada do equipamento de controle com a saída PNP ou NPN selecionada e com a função de abertura ou fechamento configurada.
Instale o sensor em suporte com rosca M18 x 1, mantendo a montagem não embutida conforme especificação.
Posicione a face sensora em relação ao alvo e ajuste a distância dentro da faixa de trabalho de 0...6,5 mm; considere o material detectado e seu fator de correção.
Faça a ligação do cabo de 2 m consultando o diagrama do datasheet. A ficha identifica os condutores BK como preto e WH como branco, mas não substitui o esquema de ligação.
Energize o circuito e valide a comutação pelo LED amarelo de status e pela entrada do equipamento conectado.

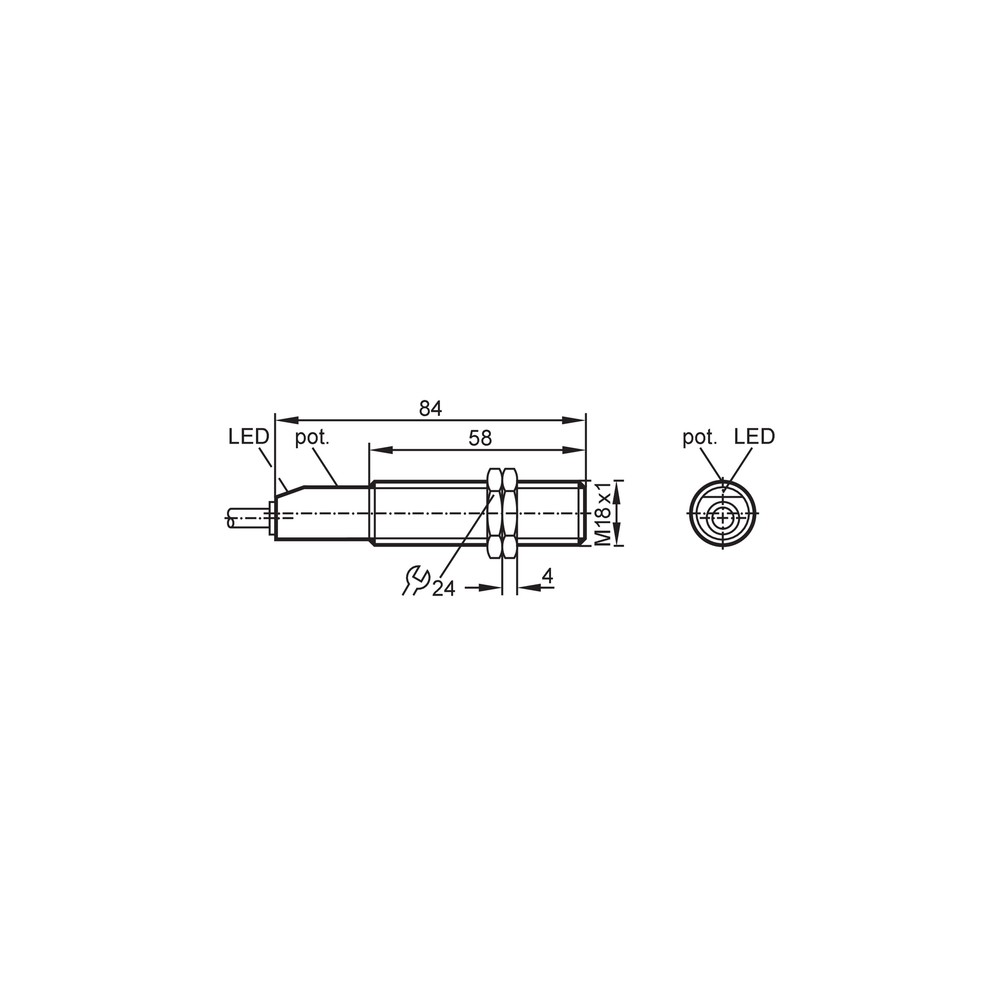

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação fora da faixa especificada, ligação incorreta ou configuração PNP/NPN incompatível com a entrada conectada.	Meça a alimentação no sensor, confira a configuração da saída e compare a ligação com o diagrama do datasheet.
A comutação ocorre a uma distância menor do que a esperada.	Distância de trabalho acima do limite especificado ou alvo com fator de correção diferente do valor de referência.	Meça a distância entre a face sensora e o alvo, confira o material e compare seu fator de correção com os dados do fabricante.
A saída permanece ativa ou inativa de forma incompatível com a lógica esperada.	Função de abertura/fechamento selecionada de forma diferente da lógica do circuito ou entrada incompatível com a saída configurada.	Confirme a função de saída selecionada e verifique a resposta da entrada do controlador conforme o esquema elétrico.
O estado indicado pelo sensor não corresponde ao sinal recebido pelo controlador.	Ligação dos condutores incorreta, configuração PNP/NPN divergente ou problema no circuito de entrada conectado.	Observe o LED amarelo durante a detecção e confira continuidade, alimentação, identificação BK/WH e diagrama de ligação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet do KG5047 em português (Datasheet) Desenho em escala do KG5047 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o KG5047 e para que tipo de detecção serve?

É um sensor capacitivo para detectar objetos sem contato. A escolha depende do material do alvo, da distância de trabalho e da compatibilidade da entrada de controle.

Ele funciona com entrada PNP e NPN?

Sim, a ficha informa saída PNP/NPN selecionável. A configuração escolhida deve corresponder à entrada do equipamento conectado.

O que vem junto com o sensor?

A ficha informa uma unidade por embalagem e inclui duas porcas de fixação. O sensor possui cabo de 2 m.

Posso usar este sensor em uma instalação embutida?

Não é indicado para montagem embutida: a ficha classifica o KG5047 como não embutido. Considere essa condição ao definir o suporte e a posição de montagem.

Ele pode ser alimentado com corrente alternada?

A ficha especifica alimentação de 10...55 V DC. Não use alimentação exclusivamente AC com base nos dados disponíveis.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação, a ligação conforme o datasheet e a compatibilidade entre a saída PNP/NPN selecionada e a entrada conectada. Observe também se o LED amarelo muda de estado.

A distância de detecção ficou abaixo da esperada: o sensor está com defeito?

Nem sempre; a distância de trabalho especificada é de 0...6,5 mm e os materiais têm fatores de correção diferentes. Confira o afastamento e o material do alvo antes de concluir que há uma falha.

Devo comprar este modelo ou um sensor de outra tecnologia?

Escolha o KG5047 se a detecção capacitiva, a montagem não embutida e as distâncias especificadas atenderem à aplicação. Se precisar de outra tecnologia, alcance ou forma de montagem, compare esses requisitos com a ficha do modelo alternativo.

O KG5047 vem em kit ou é vendido por unidade?

A ficha informa uma peça por embalagem e duas porcas de fixação incluídas. Não há indicação de kit com outros componentes.

Quais cuidados devo ter na instalação e na ligação?

Use um suporte M18 x 1 com montagem não embutida, mantenha o alvo dentro da distância de trabalho e consulte o diagrama elétrico do fabricante. Desligue a alimentação antes de fazer a ligação.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que detecta alterações capacitivas causadas pela aproximação de um alvo. A resposta depende também do material e da distância. (Ref.: tipo de sensor; fatores de correção)

PNP/NPN

Configurações de saída de comutação que devem ser compatíveis com a entrada do equipamento conectado. (Ref.: função elétrica)

Distância real de comutação indicada na ficha como 8 ± 10 % mm. (Ref.: distância real de comutação Sr)

Histerese

Diferença entre os pontos de comutação ao aproximar e afastar o alvo, expressa em relação a Sr. (Ref.: histerese de 1...15 % de Sr)

IP67

Grau de proteção informado para o invólucro do sensor. (Ref.: grau de proteção IP67)
