Sensor Capacitivo IFM KG5043 M18

Pré-visualizar: KG5043 IFM - Sensor Capacitivo ifm Detecção de objetos M18 8mm PNP NA

KG5043 IFM - Sensor Capacitivo ifm Detecção de objetos M18 8mm PNP NA

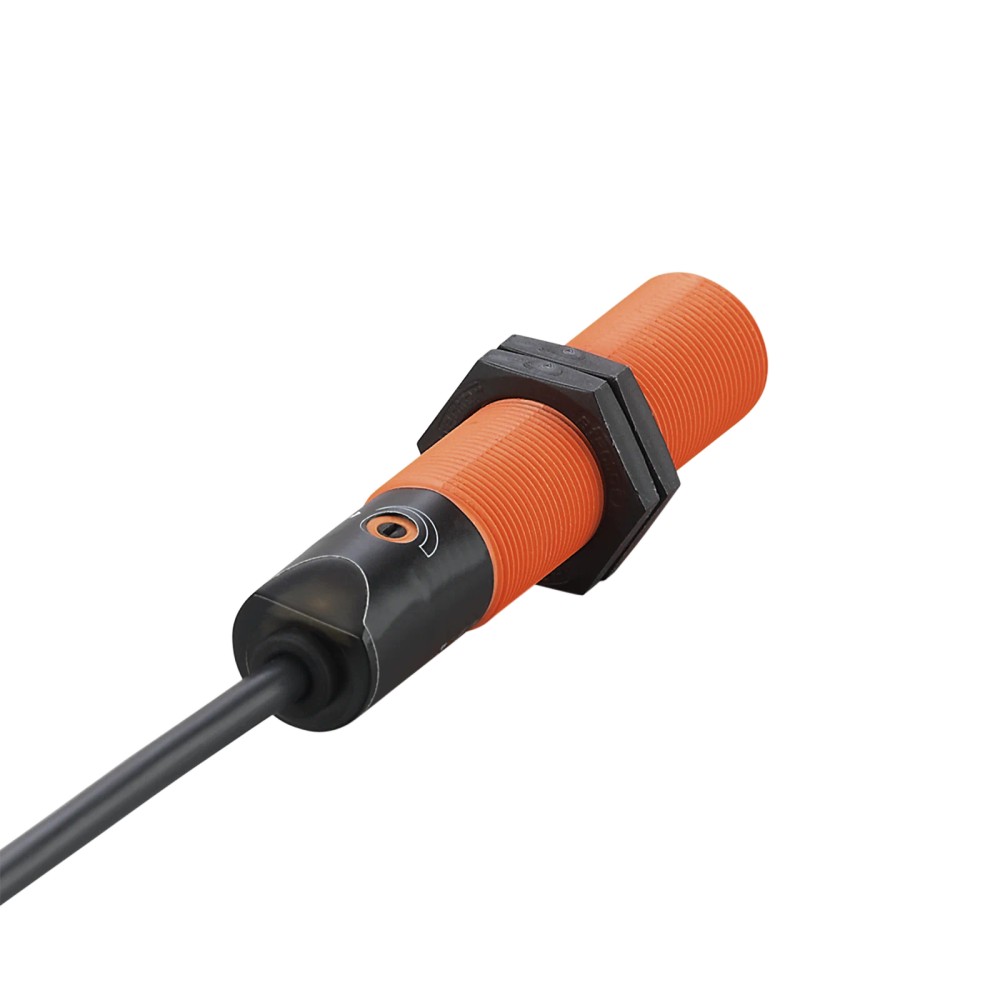

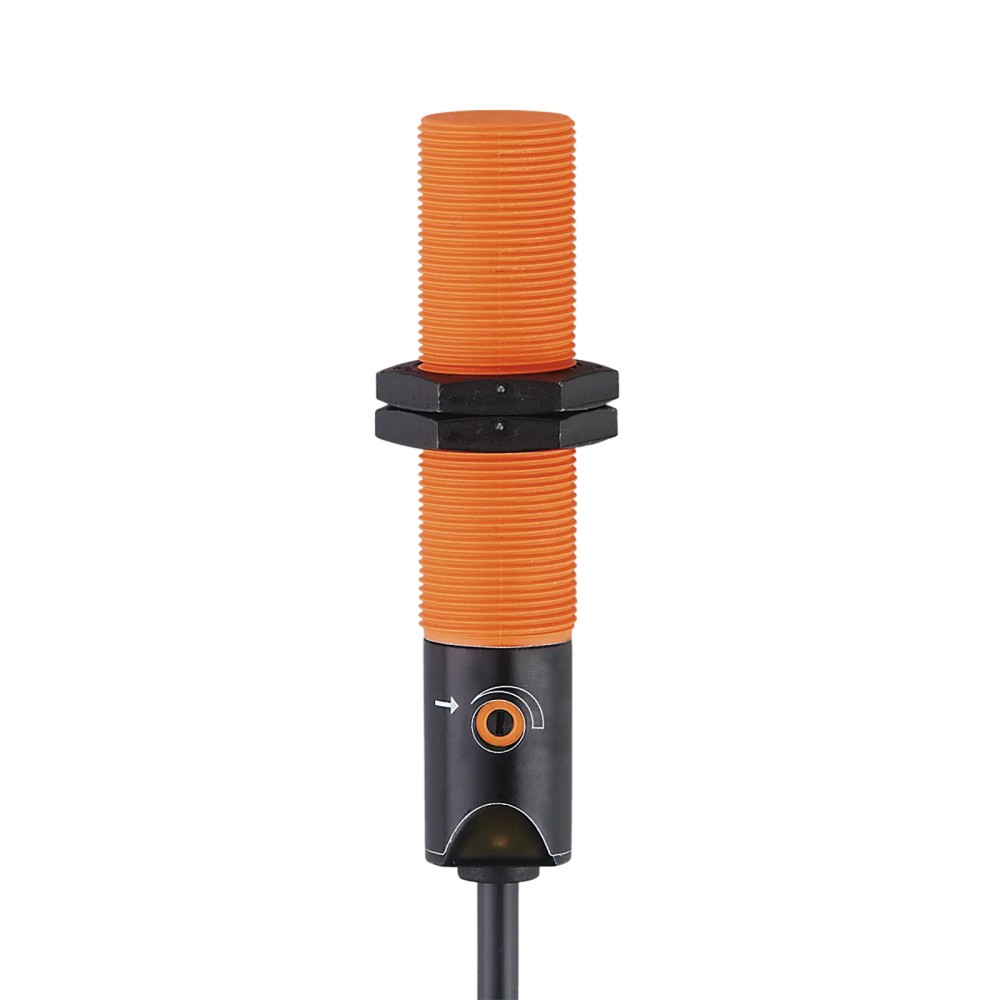

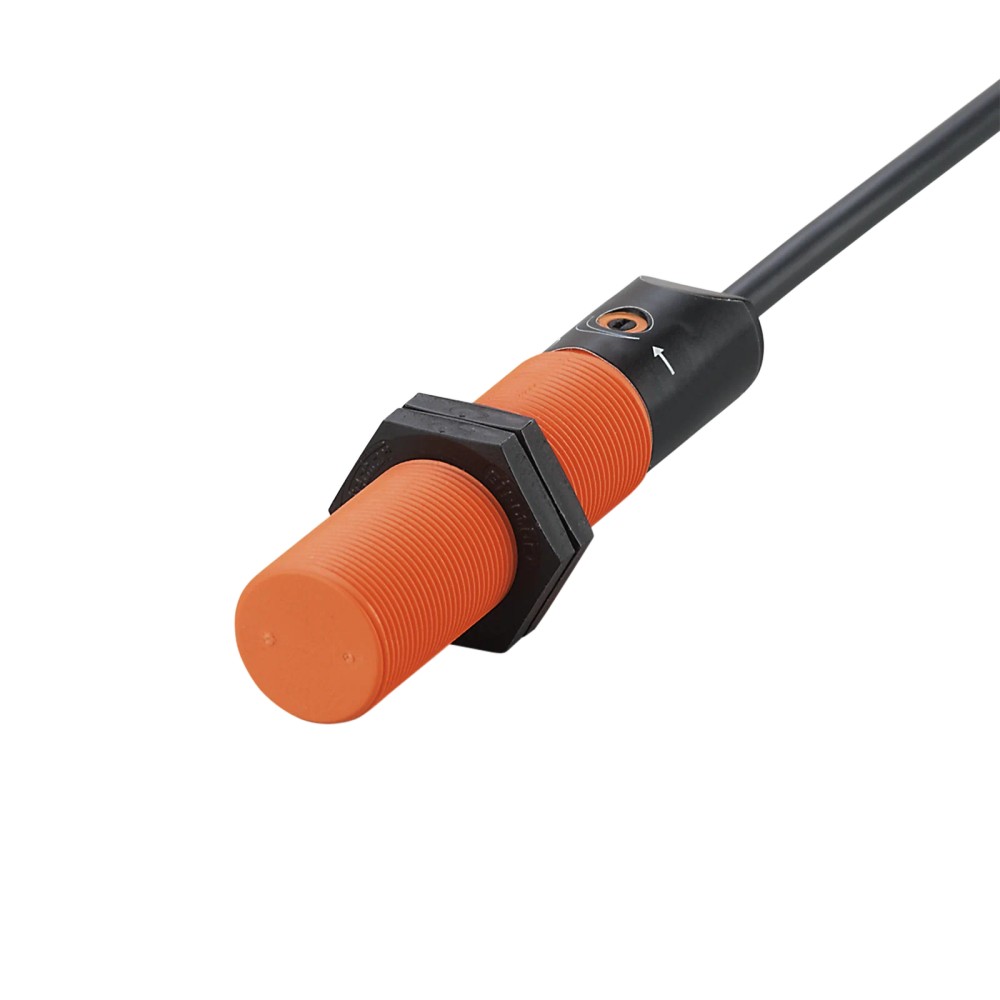

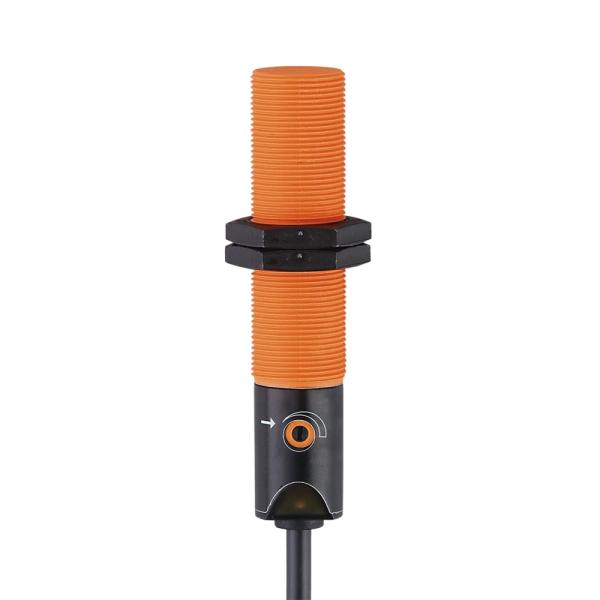

Imagem meramente ilustrativa

R$ 1.782,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KG5043
EAN: 4021179146234
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KG5043 IFM - Sensor Capacitivo ifm Detecção de objetos M18 8mm PNP NA"

Destaques do Produto

Tecnologia

Capacitiva

Alcance

8 mm, não embutido

Tipo de saída

PNP normalmente aberta

Conexão

Cabo de PVC de 2 m, 3 fios

Montagem

Rosca M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Capacitivo ifm KG5043 M18 x 1, alcance de detecção de 8 mm, saída PNP normalmente aberta

O ifm KG5043 é um sensor capacitivo para detectar objetos em aplicações de automação. Possui alcance de detecção de 8 mm na instalação não embutida e saída PNP normalmente aberta para alimentação em corrente contínua. A conexão é feita por cabo de PVC de 2 m com 3 fios, e o grau de proteção informado é IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Rosca e comprimento	M18 x 1; 84 mm
Alcance de detecção	8 mm, não embutido
Saída	PNP, normalmente aberta
Alimentação	Corrente contínua (DC)
Conexão elétrica	Cabo de PVC de 2 m; 3 fios
Grau de proteção	IP 67
Temperatura ambiente	-25...80 °C
Frequência de comutação	50 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que requeiram detecção capacitiva com alcance nominal informado de 8 mm e instalação não embutida.
Sistemas de controle em corrente contínua que aceitem saída PNP normalmente aberta e conexão por cabo de 3 fios.
Instalações em que a rosca M18 x 1 e o comprimento de 84 mm sejam compatíveis com o espaço e o suporte disponíveis.

⚠ Considere outro se precisa de:

Não especificar para uma aplicação que exija alcance superior a 8 mm sem validar a condição real de detecção com o fabricante.
Não conectar diretamente a uma entrada que exija saída NPN ou normalmente fechada; a ficha informa PNP normalmente aberta.
Não considerar compatível com uma interface ou alimentação sem confirmar que aceita a saída PNP e a alimentação DC; a tensão nominal não consta nos dados fornecidos.

APLICAÇÕES E USO

Detecção de objetos em máquinas ou sistemas de automação quando a distância de detecção necessária estiver dentro do alcance informado de 8 mm e a instalação for não embutida. A adequação ao objeto e às condições específicas deve ser validada na aplicação.
Uso em circuitos DC com entrada de controle compatível com saída PNP normalmente aberta. A tensão de alimentação não está indicada nos dados fornecidos e deve ser confirmada no datasheet.
Instalação em ambiente cuja temperatura esteja entre -25 e 80 °C, respeitando as condições de proteção IP 67 declaradas pelo fabricante.

COMO ESCOLHER

Antes de comprar o Sensor Capacitivo ifm KG5043 M18 x 1, alcance de detecção de 8 mm, saída PNP normalmente aberta, verifique estes pontos:

Escolha o KG5043 quando

A aplicação exigir sensor capacitivo, alcance de detecção de 8 mm na configuração não embutida, saída PNP normalmente aberta e montagem roscada M18 x 1.

Avalie outra especificação quando

O circuito exigir saída NPN ou normalmente fechada, ou a aplicação precisar de alcance acima do valor informado. Confirme também a tensão de alimentação e os requisitos da entrada de controle no datasheet antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Modelo	KG5043	Código do produto informado na ficha.
Marca	ifm	Fabricante informado no anúncio.
Tipo de sensor	Capacitivo	Princípio de detecção informado.
GTIN	4021179146234	Identificador comercial informado.

Detecção
Alcance de detecção	8 mm, não embutido	Alcance declarado para a condição de instalação não embutida.

Saídas e conexão elétrica
Tipo de corrente	DC	Tipo de corrente informado; tensão nominal não especificada nos dados disponíveis.
Saída	PNP, normalmente aberta	Função e tipo de saída declarados para seleção da entrada de controle.
Conexão	Cabo de PVC de 2 m; 3 fios	Tipo, comprimento e quantidade de fios informados; consultar o datasheet para a atribuição dos condutores.
Frequência de comutação	50 Hz	Frequência de comutação declarada pelo fabricante.

Condições ambientais
Grau de proteção	IP 67	Grau de proteção declarado; observar as condições e limites definidos pelo fabricante.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada para operação.

Dados mecânicos
Dimensões	M18 x 1 / L = 84 mm	Rosca e comprimento informados para verificação de montagem e espaço disponível.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; os dados disponíveis especificam uma saída de comutação PNP normalmente aberta.

Conexões

Elétrica Cabo de PVC de 2 m com 3 fios. Saída PNP normalmente aberta para circuito DC. A tensão nominal e a atribuição detalhada dos fios não constam nos dados fornecidos; consultar o datasheet antes da ligação.

Processo Rosca M18 x 1. A ficha não informa conexão de processo adicional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com saída PNP normalmente aberta	✓	O tipo de saída informado é PNP normalmente aberto; confirmar a tensão e os requisitos elétricos da entrada no datasheet.
Entrada que exige saída NPN ou normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta, não NPN nem normalmente fechada.
Suporte ou abertura roscada M18 x 1 com espaço para corpo de 84 mm	✓	A dimensão informada é M18 x 1 e o comprimento é 84 mm; validar o espaço físico disponível.
Aplicação que exige alcance de detecção maior que 8 mm	✗	O alcance informado é 8 mm na instalação não embutida; a ficha não especifica alcance superior.
Uso em ambiente dentro da faixa de -25...80 °C	✓	A faixa de temperatura ambiente informada cobre esses limites; confirmar as condições efetivas da instalação.

INSTALAÇÃO

Como instalar o Sensor Capacitivo ifm KG5043 M18 x 1, alcance de detecção de 8 mm, saída PNP normalmente aberta

Confirme no datasheet a tensão de alimentação e a atribuição dos três fios antes de energizar o sensor.
Verifique se o sistema de controle aceita saída PNP normalmente aberta e se a alimentação é DC.
Confira se a montagem disponível corresponde à rosca M18 x 1 e se há espaço para o comprimento de 84 mm.
Instale o sensor na condição não embutida prevista para o alcance declarado; consulte o fabricante para orientações de montagem específicas.
Posicione o alvo dentro do alcance de detecção de 8 mm e valide a comutação nas condições reais da aplicação.
Após a ligação, teste a saída e confirme que a entrada de controle reconhece o estado comutado antes de colocar o sistema em operação.

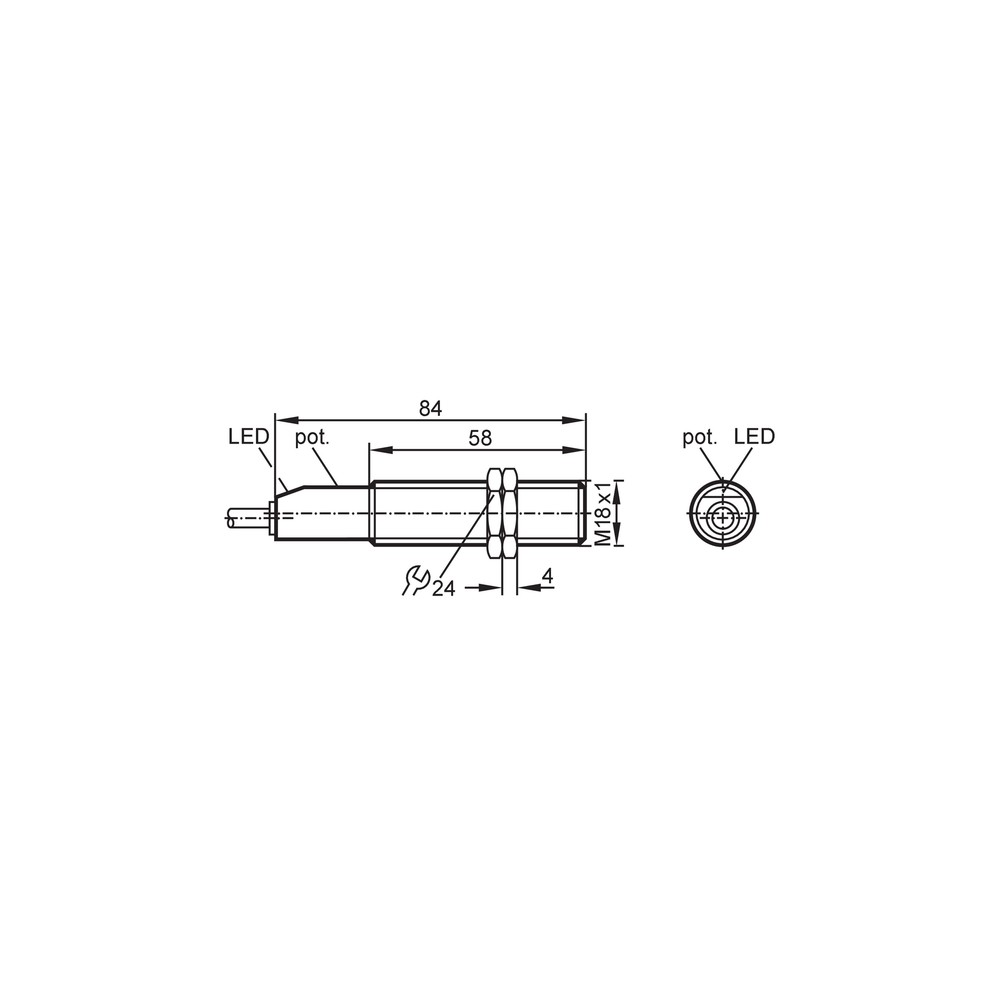

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada de controle não reconhece a comutação.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ou ligação incorreta dos condutores.	Confirme o tipo de entrada do controlador e consulte no datasheet a atribuição dos fios antes de medir ou refazer a ligação.
O sensor não detecta o alvo na posição esperada.	Alvo fora do alcance declarado ou montagem que não corresponde à condição não embutida especificada.	Meça a distância entre sensor e alvo e confira a condição de montagem em relação ao alcance informado de 8 mm.
A saída comuta de forma irregular na aplicação.	Condição de instalação ou alvo diferente da condição validada para a aplicação; a ficha não especifica materiais ou parâmetros de ajuste.	Teste a detecção na posição e nas condições reais, compare com o alcance declarado e consulte o datasheet ou o fabricante para validar a aplicação.
O sensor deixa de operar após a instalação em campo.	Temperatura ambiente fora da faixa especificada ou condição de instalação que excede a proteção declarada.	Verifique a temperatura no ponto de instalação e as condições de exposição; compare com a faixa de -25...80 °C e com o grau IP 67 informado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados KG5043 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ifm KG5043 e para que serve?

É um sensor capacitivo destinado à detecção de objetos em aplicações de automação. A ficha informa alcance de 8 mm na condição não embutida e saída PNP normalmente aberta.

O KG5043 funciona com qualquer entrada de CLP?

Não necessariamente: a entrada precisa ser compatível com saída PNP normalmente aberta e com circuito DC. Confirme a tensão e os requisitos da entrada no datasheet, pois esses detalhes não constam nos dados fornecidos.

O que acompanha o produto?

Os dados disponíveis identificam o sensor com cabo de PVC de 2 m e 3 fios. Não há acessórios adicionais informados.

O KG5043 serve para uma aplicação que exige saída NPN?

A ficha informa saída PNP normalmente aberta, não NPN. Para uma entrada que exija NPN, selecione uma versão cuja saída corresponda ao circuito.

Posso usar este sensor como normalmente fechado?

A função declarada é normalmente aberta. A ficha não informa uma configuração normalmente fechada para este modelo.

O sensor não detecta o objeto; o que devo verificar antes de trocar?

Verifique se o alvo está dentro dos 8 mm informados e se a montagem é não embutida. Confirme também a ligação e a compatibilidade da entrada com a saída PNP normalmente aberta.

A saída não aparece no CLP; qual é a causa provável?

Uma causa possível é incompatibilidade entre a entrada do CLP e a saída PNP, ou ligação incorreta dos fios. Confira o tipo de entrada e a atribuição dos condutores no datasheet antes de substituir o sensor.

Quando escolher este sensor em vez de outro modelo capacitivo?

Escolha o KG5043 quando a aplicação atender ao alcance de 8 mm não embutido, à saída PNP normalmente aberta e à montagem M18 x 1. Se algum desses requisitos não atender ao sistema, compare com um modelo cuja especificação corresponda à necessidade.

Como devo instalar e ligar o KG5043?

Confira primeiro a tensão e a atribuição dos três fios no datasheet, pois esses detalhes não aparecem nos dados fornecidos. Depois valide a rosca M18 x 1, a condição não embutida e a distância de detecção na instalação real.

O sensor pode operar em ambiente externo ou sujeito a líquidos?

A ficha informa grau IP 67 e temperatura ambiente de -25...80 °C. A adequação à exposição específica deve ser confirmada conforme as condições e limites descritos pelo fabricante.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza tecnologia capacitiva para detectar objetos; a ficha identifica o KG5043 como capacitivo (Ref.: tipo de sensor).

PNP

Tipo de saída eletrônica indicado para verificar a compatibilidade com a entrada do sistema de controle (Ref.: saída PNP).

Normalmente aberto

Função de saída declarada para o sensor (Ref.: saída normalmente aberta).

Alcance de detecção

Distância de detecção especificada para a condição de instalação indicada (Ref.: 8 mm não embutido).

IP 67

Grau de proteção informado para o invólucro; consulte o fabricante para as condições e limites de aplicação (Ref.: grau de proteção IP 67).
