Sensor Capacitivo IFM KG0009

Pré-visualizar: KG0009 IFM - Sensor Capacitivo IFM Detecção de nível M18, 8mm, NA, AC/DC, IP67

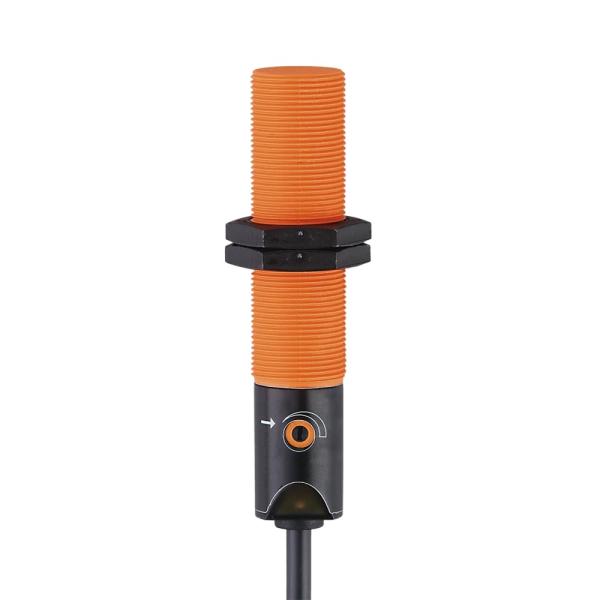

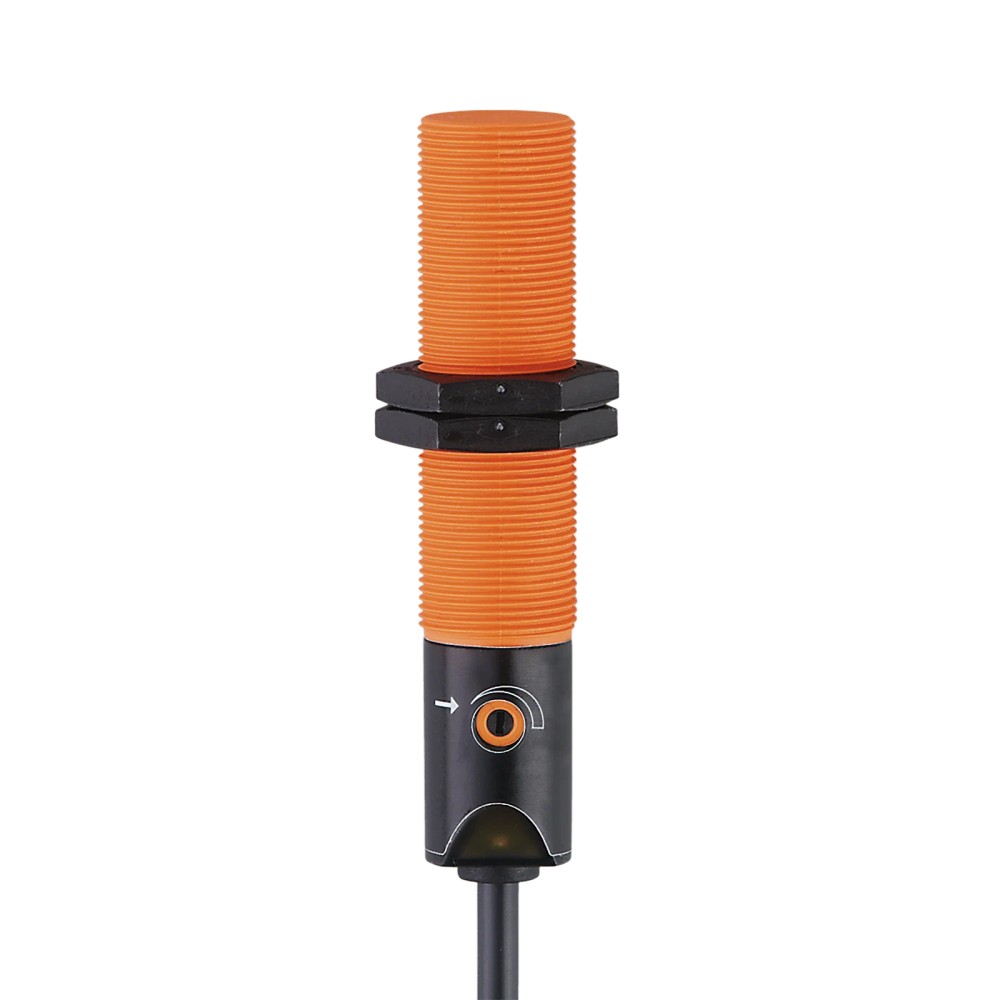

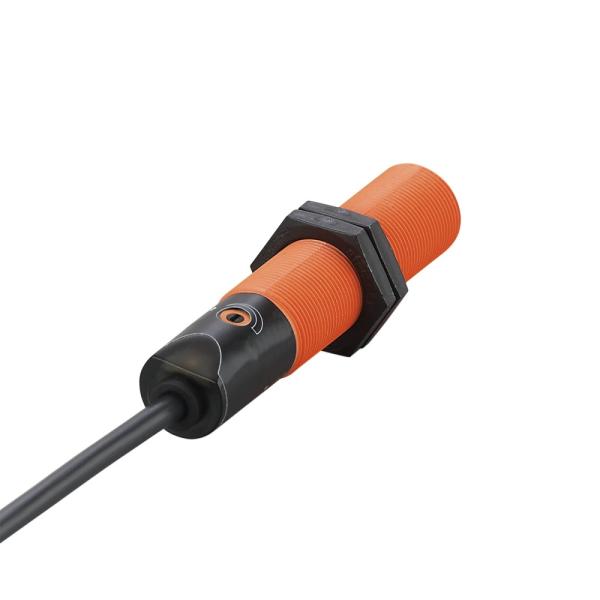

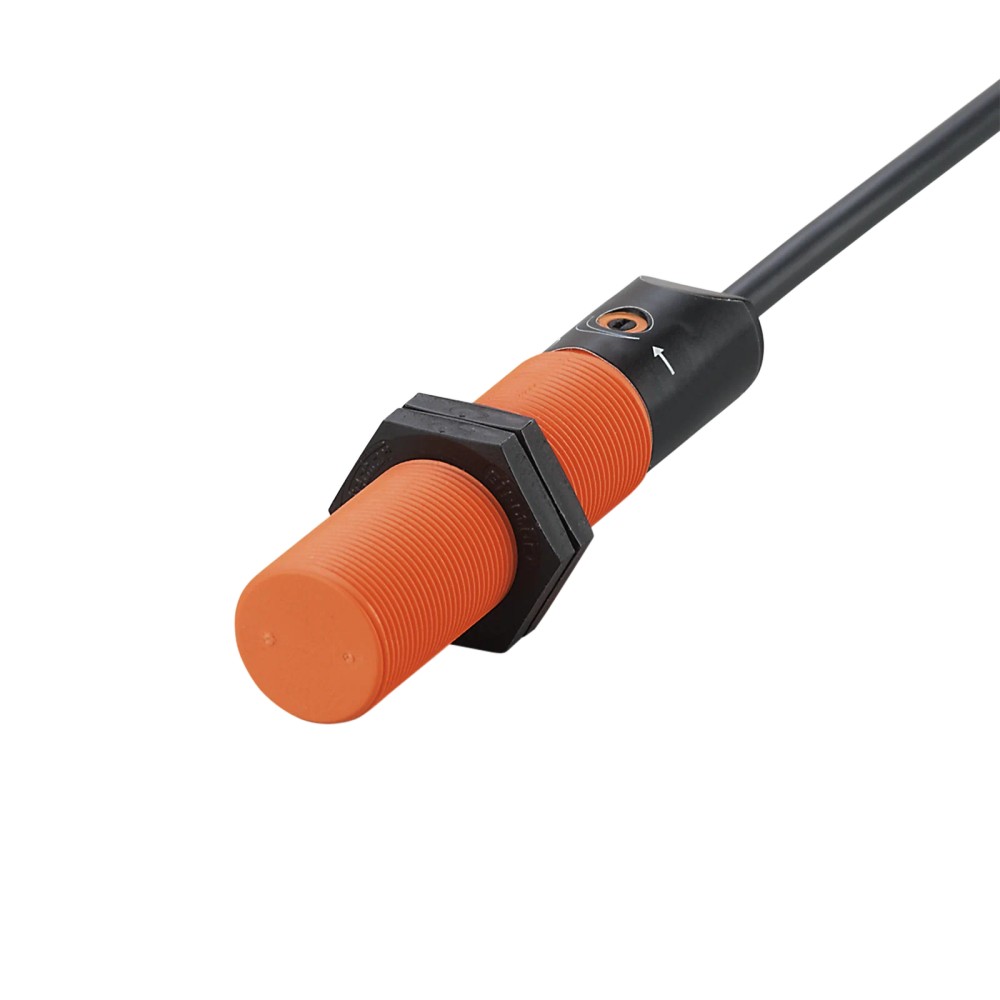

KG0009 IFM - Sensor Capacitivo IFM Detecção de nível M18, 8mm, NA, AC/DC, IP67

Imagem meramente ilustrativa

R$ 2.164,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KG0009
EAN: 4021179145787
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KG0009 IFM - Sensor Capacitivo IFM Detecção de nível M18, 8mm, NA, AC/DC, IP67"

Destaques do Produto

Tecnologia

Capacitiva

Alcance

8 mm, não embutido

Saída

Normalmente aberta; 2 fios

Alimentação

AC/DC

Conexão

Cabo PVC de 2 m

Montagem

Rosca M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo IFM KG0009, M18 x 1, alcance de detecção de 8 mm, normalmente aberto, AC/DC, cabo PVC de 2 m, IP67

O IFM KG0009 é um sensor capacitivo para detecção de objetos ou materiais em aplicações industriais. Tem alcance nominal de 8 mm e montagem não embutida, com saída normalmente aberta e alimentação AC/DC. A conexão é feita por cabo PVC de 2 m e o invólucro possui grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Modelo	KG0009
Rosca e comprimento	M18 x 1; 84 mm
Alcance de detecção	8 mm; montagem não embutida
Função de saída	Normalmente aberto
Alimentação	AC/DC
Conexão elétrica	Cabo PVC de 2 m; 2 fios
Grau de proteção	IP67
Temperatura ambiente	-25...80 °C
Frequência de comutação	25 Hz AC / 50 Hz DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção capacitiva em que o alcance requerido não exceda 8 mm e a montagem não embutida seja adequada.
Instalações que aceitem conexão por cabo PVC de 2 m, sensor de 2 fios e saída normalmente aberta.
Ambientes cuja temperatura ambiente esteja entre -25 e 80 °C e que requeiram grau de proteção IP67.

⚠ Considere outro se precisa de:

Não selecione quando a aplicação exigir montagem embutida: o KG0009 é especificado para montagem não embutida.
Não selecione quando for necessário um alcance superior a 8 mm ou uma frequência de comutação acima de 25 Hz em AC ou 50 Hz em DC.
Não presuma compatibilidade com uma entrada ou carga elétrica específica sem conferir os dados elétricos completos no datasheet e os requisitos do circuito.

APLICAÇÕES E USO

Detecção capacitiva em máquinas ou sistemas industriais, quando a geometria da instalação permitir montagem não embutida e a distância de detecção requerida estiver dentro de 8 mm. Aplicação inferida a partir do tipo de sensor e dos limites informados; confirme a adequação ao material e à instalação no datasheet.
Uso em ambiente com temperatura entre -25 e 80 °C, desde que os requisitos elétricos do circuito sejam conferidos no documento do fabricante.
Aplicações que aceitem comutação até 25 Hz em AC ou 50 Hz em DC; não é indicado inferir desempenho acima desses limites.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo IFM KG0009, M18 x 1, alcance de detecção de 8 mm, normalmente aberto, AC/DC, cabo PVC de 2 m, IP67, verifique estes pontos:

Escolha o KG0009 quando

A aplicação exigir detecção capacitiva não embutida, alcance de 8 mm, saída normalmente aberta e conexão por cabo de 2 m, dentro das condições ambientais e de comutação especificadas.

Verifique outra configuração quando

O espaço de instalação exigir montagem embutida, o alcance necessário superar 8 mm, a frequência requerida exceder os limites informados ou a ligação não for compatível com um sensor de 2 fios. Compare os requisitos da instalação com o datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Fabricante	IFM	Marca indicada na ficha do produto.
Modelo / SKU	KG0009	Código de identificação do sensor.
GTIN	4021179145787	Código comercial informado no anúncio.
Tipo de sensor	Capacitivo	Tecnologia de detecção indicada na ficha.
Função de saída	Normalmente aberto	Estado funcional de saída indicado para o sensor.

Dados de detecção e montagem
Alcance de detecção	8 mm	Alcance nominal informado para montagem não embutida.
Tipo de montagem	Não embutido	Condição de instalação especificada; considerar na seleção mecânica.

Dados elétricos e conexão
Alimentação	AC/DC	Tipo de alimentação declarado; a faixa de tensão não consta nos dados disponíveis.
Número de fios	2 fios	Configuração de conexão elétrica; validar requisitos do circuito no datasheet.
Conexão	Cabo PVC de 2 m	Tipo e comprimento do cabo informados na ficha.
Frequência de comutação	25 Hz AC / 50 Hz DC	Limites informados por tipo de alimentação.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente indicada para operação.
Grau de proteção	IP67	Grau declarado pelo fabricante; observar condições de instalação e uso.

Dados mecânicos
Dimensões	M18 x 1 / L = 84 mm	Rosca e comprimento indicados para verificação de montagem.
Peso	89,4 g	Valor registrado nos dados do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Sensor de 2 fios, saída normalmente aberta, alimentação AC/DC e cabo PVC de 2 m. A ficha disponível não informa faixa de tensão, corrente de carga ou diagrama de ligação; confirme esses parâmetros no datasheet antes de conectar a uma entrada, carga ou controlador.

Processo Rosca M18 x 1; montagem não embutida. O alcance de detecção especificado é 8 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação que requer sensor capacitivo M18 x 1, não embutido, com detecção dentro do alcance especificado	✓	A ficha identifica rosca M18 x 1, montagem não embutida e alcance de 8 mm.
Circuito que aceita sensor de 2 fios, saída normalmente aberta e alimentação AC/DC, após validação da tensão e da carga no datasheet	✓	Esses tipos de ligação e saída constam na ficha; os valores elétricos detalhados não estão informados no contexto.
Instalação que exige montagem embutida	✗	O KG0009 está especificado para montagem não embutida.
Aplicação que requer alcance acima de 8 mm ou frequência maior que 25 Hz AC / 50 Hz DC	✗	Esses requisitos excedem os valores informados para o produto.
Uso em temperatura ambiente fora da faixa de -25...80 °C	✗	A temperatura ambiente especificada para o sensor é de -25...80 °C.

INSTALAÇÃO

Como instalar o Sensor capacitivo IFM KG0009, M18 x 1, alcance de detecção de 8 mm, normalmente aberto, AC/DC, cabo PVC de 2 m, IP67

Confirme no datasheet a tensão e os requisitos elétricos do circuito antes da ligação.
Verifique se a instalação aceita rosca M18 x 1, comprimento de 84 mm e montagem não embutida.
Posicione o sensor respeitando o alcance especificado de 8 mm e as condições da aplicação.
Instale e fixe o sensor sem exceder as condições mecânicas indicadas pelo fabricante.
Conecte o cabo de 2 fios conforme o diagrama oficial; não deduza a polaridade ou a pinagem a partir da descrição resumida.
Após a instalação, teste a detecção e confirme que temperatura, frequência de comutação e condições ambientais permanecem dentro dos limites especificados.

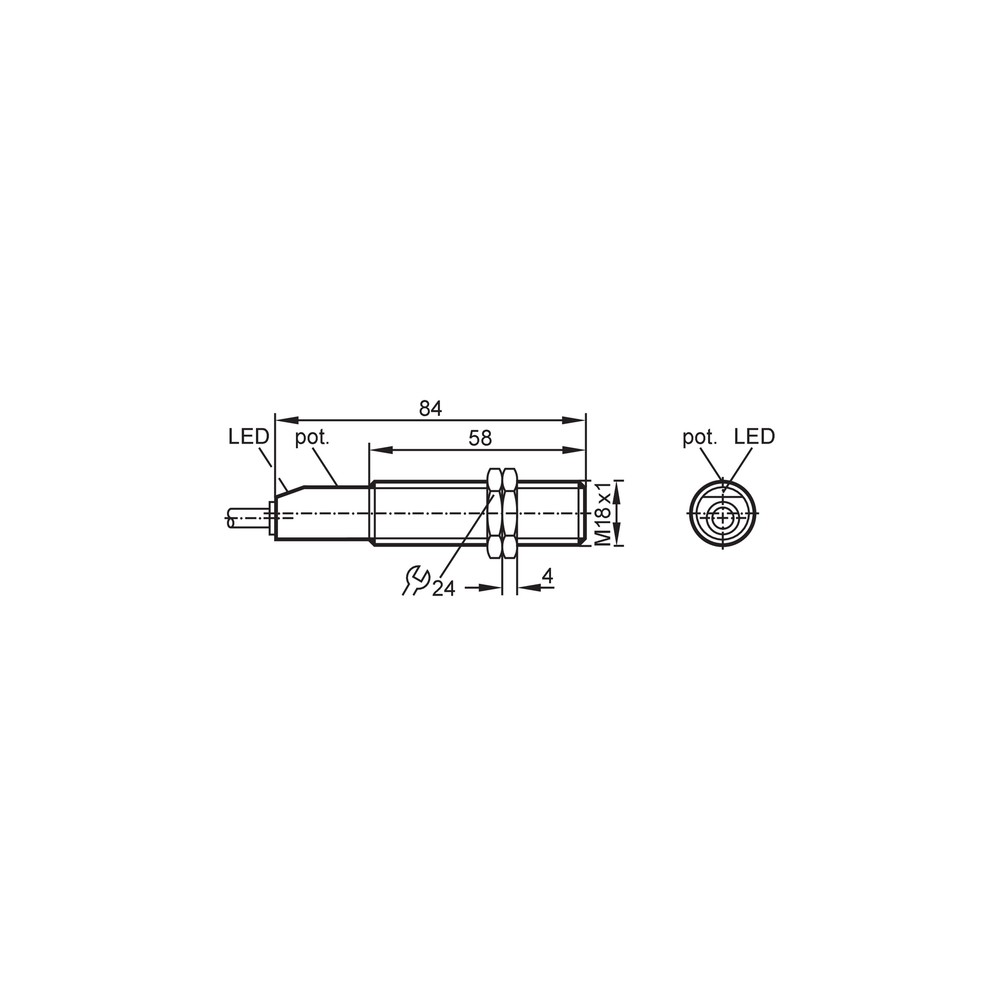

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta na aproximação do objeto.	Objeto fora do alcance especificado, montagem incompatível com a condição não embutida ou circuito sem correspondência elétrica.	Confira a distância de detecção, a posição de montagem e os requisitos de tensão e carga no datasheet; teste o circuito conforme o diagrama oficial.
A saída permanece acionada ou não apresenta o estado esperado.	Ligação ou interpretação da saída normalmente aberta incompatível com o circuito conectado.	Verifique a lógica de entrada, o tipo de saída e o esquema de ligação do datasheet antes de substituir o sensor.
A comutação ocorre de forma irregular em operação rápida.	Frequência de comutação requerida acima do limite especificado para AC ou DC.	Compare a frequência observada com 25 Hz em AC ou 50 Hz em DC e avalie o ciclo de operação.
O sensor apresenta falhas após exposição ambiental.	Temperatura ambiente fora da faixa especificada ou instalação em condições que não atendem ao grau de proteção declarado.	Meça a temperatura no local e inspecione a instalação; compare as condições reais com -25...80 °C e IP67, seguindo as orientações do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM KG0009 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KG0009 e como ele se conecta?

É um sensor capacitivo com saída normalmente aberta e conexão elétrica de 2 fios por cabo PVC de 2 m. A ficha indica alimentação AC/DC; consulte o datasheet para a faixa de tensão e o esquema de ligação.

O que vem junto com o sensor?

A ficha não especifica acessórios ou itens adicionais inclusos. O produto é descrito como sensor com cabo PVC de 2 m.

Posso instalar o KG0009 embutido?

Não: a ficha especifica montagem não embutida. Se a instalação exigir montagem embutida, procure uma versão cuja ficha declare essa condição.

Ele serve para detectar a mais de 8 mm?

A ficha informa alcance de detecção de 8 mm. Não considere o modelo para uma exigência acima desse valor sem confirmação documentada do fabricante.

O sensor não detecta o objeto; o que devo conferir antes de trocar?

Confira se o objeto está dentro do alcance e se a montagem respeita a condição não embutida. Depois, valide alimentação, carga e ligação conforme o datasheet.

A saída fica no estado errado ou oscila; o sensor está com defeito?

Não necessariamente: a ligação de 2 fios ou a interpretação da saída normalmente aberta pode não corresponder ao circuito. Verifique primeiro o esquema de ligação e os requisitos elétricos no documento do fabricante.

É melhor comprar este modelo ou procurar uma versão diferente?

Escolha o KG0009 quando a montagem não embutida, o alcance de 8 mm e a saída normalmente aberta atenderem à aplicação. Para montagem embutida, alcance maior ou frequência acima dos limites informados, compare com outro modelo documentado.

Preciso comprar um kit de instalação?

A ficha não informa a inclusão de acessórios nem de kit. Confirme os componentes de montagem necessários para a sua instalação antes da compra.

Que cuidados devo ter ao instalar o cabo e o sensor?

Confirme a rosca M18 x 1, a condição não embutida e o comprimento disponível do cabo de 2 m. Faça a ligação usando o diagrama oficial e respeite os limites ambientais e elétricos documentados.

Posso usar o sensor em uma aplicação com comutação rápida?

Use-o somente se a frequência necessária não exceder 25 Hz em AC ou 50 Hz em DC. Compare o ciclo real da aplicação com o limite correspondente ao tipo de alimentação.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza tecnologia capacitiva para detectar objetos ou materiais.

Alcance de detecção

Distância nominal indicada para a detecção na condição de montagem especificada.

Montagem não embutida

Condição de instalação declarada para o sensor; deve ser considerada no arranjo mecânico.

Normalmente aberto (NA)

Função de saída identificada como normalmente aberta na ficha do produto.

Grau de proteção IP67

Classificação de proteção declarada para o invólucro do produto; verificar no datasheet as condições aplicáveis.
