Sensor Capacitivo IFM KF5001

Pré-visualizar: KF5001 IFM - Sensor Capacitivo IFM Detecção de nível e objetos M12 PNP NA 1-6mm

KF5001 IFM - Sensor Capacitivo IFM Detecção de nível e objetos M12 PNP NA 1-6mm

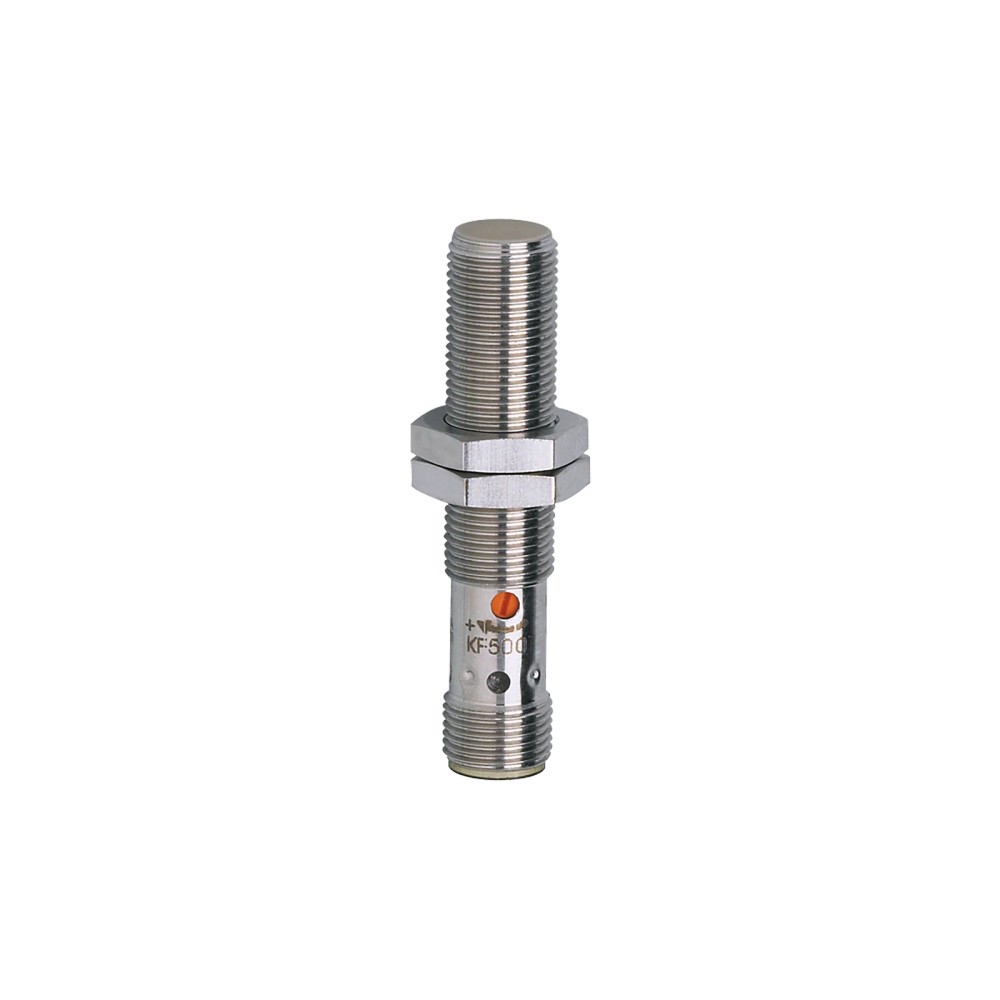

Imagem meramente ilustrativa

R$ 1.460,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KF5001
EAN: 4021179145688
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KF5001 IFM - Sensor Capacitivo IFM Detecção de nível e objetos M12 PNP NA 1-6mm"

Destaques do Produto

Tecnologia

Capacitiva

Saída de comutação

PNP, normalmente aberta

Alcance de detecção

1 a 6 mm, embutido

Conexão elétrica

M12

Alimentação

Temperatura ambiente

-25 a 70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo IFM KF5001, M12 x 1, PNP normalmente aberto, alcance de detecção de 1 a 6 mm

O IFM KF5001 é um sensor capacitivo para detecção de nível e objetos. Opera em corrente contínua e possui saída PNP normalmente aberta. Seu alcance de detecção é de 1 a 6 mm, em montagem embutida; a conexão elétrica é M12 e o grau de proteção informado é IP 65.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Alimentação / corrente	DC
Saída	PNP, normalmente aberta
Alcance de detecção	1 a 6 mm, embutido
Conexão	M12
Dimensões	M12 x 1; comprimento de 60 mm
Grau de proteção	IP 65
Temperatura ambiente	-25 a 70 °C
Frequência de comutação	50 Hz
Número de fios	3

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção capacitiva de nível ou presença de objetos em aplicações compatíveis com montagem embutida e alcance de 1 a 6 mm.
Instalações com entrada de controle compatível com sinal PNP normalmente aberto e alimentação DC, após validação dos requisitos elétricos do sistema.

⚠ Considere outro se precisa de:

Aplicações que exijam alcance de detecção superior a 6 mm em montagem embutida.
Sistemas que exijam saída normalmente fechada ou saída diferente de PNP.
Instalações fora da faixa de temperatura ambiente especificada de -25 a 70 °C.

APLICAÇÕES E USO

Aplicação indicada na ficha: detecção capacitiva de nível e objetos; a montagem especificada para o alcance é embutida, de 1 a 6 mm.
Possibilidade de uso em automação com entrada DC compatível com saída PNP normalmente aberta; validar requisitos elétricos do controlador e a instalação com o datasheet.
A operação deve permanecer dentro da faixa de temperatura ambiente especificada, de -25 a 70 °C. A ficha disponível não detalha materiais detectáveis nem condições específicas de processo.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo IFM KF5001, M12 x 1, PNP normalmente aberto, alcance de detecção de 1 a 6 mm, verifique estes pontos:

Escolha o KF5001 quando

A aplicação exigir sensor capacitivo, montagem embutida, detecção na faixa de 1 a 6 mm, saída PNP normalmente aberta e conexão M12.

Avalie outra especificação quando

O sistema exigir outra função de saída, tecnologia de sensor, alcance, tipo de conexão ou condição ambiental. Compare os requisitos do circuito e da montagem com o datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada na ficha do produto.
Modelo	KF5001	Referência do sensor.
Tipo de sensor	Capacitivo	Tecnologia indicada para detecção de nível e objetos.
Categoria	Sensores	Categoria informada no anúncio.

Dados elétricos e saída
Tipo de corrente	DC	Tipo de corrente informado; a tensão nominal não consta nos dados disponíveis.
Número de fios	3 fios	Quantidade informada para a ligação elétrica; consulte o datasheet para a pinagem.
Saída de comutação	PNP	Tipo de saída indicado na ficha.
Função de saída	Normalmente aberto	Estado funcional indicado para a saída.
Frequência de comutação	50 Hz	Frequência de comutação informada para o sensor.

Detecção
Alcance de detecção	1 a 6 mm, embutido	Faixa de detecção indicada para montagem embutida.

Conexões e dados mecânicos
Conexão elétrica	M12	Tipo de conexão indicado; a ficha resumida não detalha a pinagem.
Dimensões	M12 x 1; comprimento de 60 mm	Dimensão indicada para seleção e verificação de espaço de montagem.
Peso	39,3 g	Valor disponível no conjunto de dados do produto.

Condições ambientais e proteção
Grau de proteção	IP 65	Grau de proteção informado na ficha; consulte o fabricante para os limites de instalação e limpeza.
Temperatura ambiente	-25 a 70 °C	Faixa de temperatura ambiente especificada.

Identificação comercial
SKU / número de peça	KF5001	Código do produto informado no anúncio.
GTIN	4021179145688	Identificador comercial informado na ficha.
NCM	8536.50.90	Classificação fiscal disponível no conjunto de dados.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Sensor DC de 3 fios, com saída de comutação PNP normalmente aberta e conexão M12. A ficha disponível não informa tensão nominal, corrente de saída nem pinagem; confirme esses dados no datasheet antes de ligar ao controlador.

Processo Rosca dimensional M12 x 1; comprimento de 60 mm. A ficha não especifica conexão de processo nem material do alvo detectável.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com sinal PNP normalmente aberto	✓	A ficha informa alimentação DC e saída PNP normalmente aberta. Os requisitos elétricos detalhados do circuito devem ser conferidos no datasheet.
Sistema que requer saída normalmente fechada	✗	A função de saída indicada para este modelo é normalmente aberta.
Aplicação que exige detecção embutida dentro do alcance especificado	✓	O alcance informado é de 1 a 6 mm em montagem embutida.
Aplicação que exige alcance embutido superior a 6 mm	✗	O alcance embutido informado termina em 6 mm.
Instalação em temperatura ambiente fora de -25 a 70 °C	✗	A faixa de temperatura ambiente especificada é de -25 a 70 °C.
Integração por protocolo de comunicação industrial	✗	A ficha informa saída de comutação PNP e não identifica protocolo de comunicação.

INSTALAÇÃO

Como instalar o Sensor capacitivo IFM KF5001, M12 x 1, PNP normalmente aberto, alcance de detecção de 1 a 6 mm

Confirme que o modelo KF5001 e a saída PNP normalmente aberta atendem aos requisitos da aplicação.
Verifique no datasheet a tensão, a corrente admissível e a pinagem antes de realizar a ligação; esses dados não constam na ficha resumida.
Confira a compatibilidade da conexão M12 com o cabo ou conector utilizado; a ficha não informa acessórios inclusos.
Planeje a montagem considerando as dimensões M12 x 1 e o comprimento de 60 mm.
Instale o sensor na configuração embutida prevista e mantenha o alvo dentro do alcance especificado de 1 a 6 mm.
Após a ligação, valide a comutação no controlador e confirme que a temperatura ambiente está dentro da faixa especificada.

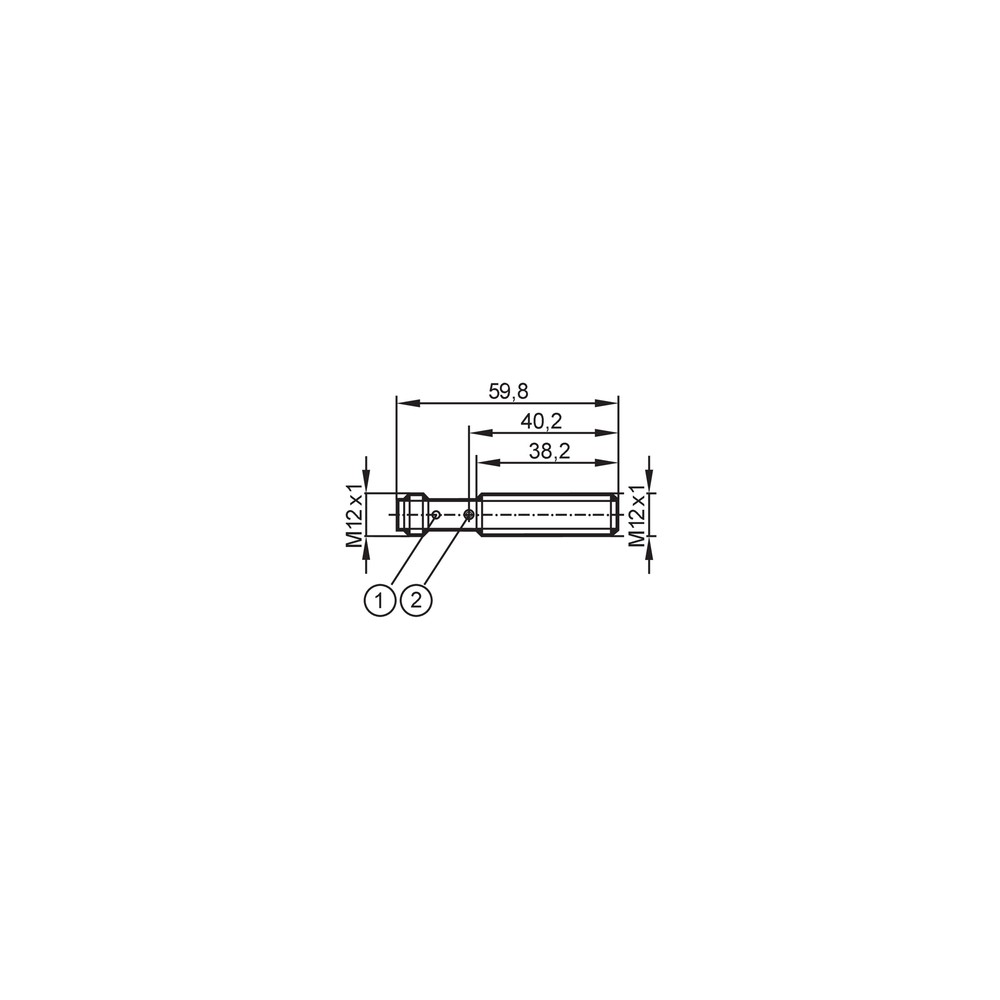

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora do alcance de detecção ou instalação diferente da configuração embutida especificada.	Verifique a posição e a distância do alvo; confirme se está dentro da faixa de 1 a 6 mm e revise a montagem.
A entrada do controlador não reconhece a saída do sensor.	Incompatibilidade entre a saída PNP normalmente aberta e a entrada utilizada, ou ligação elétrica incorreta.	Confirme o tipo de entrada do controlador e consulte o datasheet para validar tensão, corrente e pinagem antes de alterar a ligação.
A comutação ocorre de forma inconsistente na aplicação.	Condição de detecção ou instalação não correspondente aos requisitos especificados; a ficha não detalha materiais detectáveis nem ajustes.	Confira a distância, a montagem embutida e as condições da aplicação; consulte o datasheet ou o suporte do fabricante para avaliar o alvo.
O funcionamento falha em determinadas condições ambientais.	Temperatura ambiente fora da faixa especificada ou instalação incompatível com as condições de proteção do sensor.	Meça a temperatura no local e compare com a faixa de -25 a 70 °C; confirme no datasheet as condições aplicáveis ao grau IP 65.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM KF5001 (Datasheet) Desenho em escala IFM KF5001 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o KF5001 e para que serve?

É um sensor capacitivo IFM destinado à detecção de nível e objetos. A ficha especifica saída PNP normalmente aberta e alcance embutido de 1 a 6 mm.

Com que tipo de entrada elétrica posso usar este sensor?

Ele possui saída PNP normalmente aberta e alimentação DC, com três fios. Confirme tensão, corrente e pinagem no datasheet para verificar a compatibilidade elétrica com a entrada do controlador.

O que acompanha o KF5001?

A ficha disponível identifica o sensor, mas não especifica acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo fornecido.

Posso usar o KF5001 se preciso de uma saída normalmente fechada?

Não, a função de saída informada para o KF5001 é normalmente aberta. Se o circuito exigir normalmente fechada, selecione uma versão cuja ficha declare essa função.

Este modelo serve para detectar a mais de 6 mm em montagem embutida?

A ficha informa alcance de 1 a 6 mm em montagem embutida. Ela não sustenta uso acima de 6 mm nessa condição.

O sensor não aciona a entrada do CLP; o que devo verificar antes de substituir?

Confirme se a entrada aceita sinal PNP normalmente aberto e verifique a ligação conforme a pinagem do datasheet. Confira também se o alvo está dentro do alcance especificado.

A detecção está instável; pode ser defeito do sensor?

Não é possível concluir isso apenas pelo sintoma. Verifique montagem, distância do alvo e condições de operação antes de considerar a substituição; consulte o fabricante para requisitos não detalhados na ficha.

Devo comprar um kit ou o sensor avulso?

A ficha identifica o KF5001, mas não informa a composição de kits nem os acessórios incluídos. Se precisar de cabo ou conector, confirme a compatibilidade e o conteúdo do fornecimento separadamente.

Como instalar e ligar o KF5001?

Planeje a montagem conforme as dimensões M12 x 1 e comprimento de 60 mm e respeite a faixa de detecção informada. Para ligação, consulte o datasheet, pois a ficha resumida não apresenta a pinagem nem os valores elétricos completos.

A ficha informa a origem ou a procedência do produto?

O anúncio informa a marca IFM e declara venda e faturamento pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria. A ficha técnica não detalha país de fabricação.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza tecnologia capacitiva para detectar nível ou objetos. (Ref.: tipo de sensor: capacitivo.)

PNP

Tipo de saída de comutação identificado na ficha do sensor. (Ref.: saída de comutação: PNP.)

Normalmente aberto

Função de saída indicada para o KF5001. (Ref.: função de saída: normalmente aberto.)

Alcance de detecção

Faixa de detecção especificada para o sensor na condição de montagem indicada. (Ref.: 1 a 6 mm, embutido.)

IP 65

Grau de proteção informado para o invólucro; consulte o datasheet para condições e limites de uso. (Ref.: grau de proteção: IP 65.)
