Sensor Capacitivo IFM KD5018

Pré-visualizar: KD5018 IFM - Sensor Capacitivo IFM Detecção de objetos PNP 60mm Retangular

KD5018 IFM - Sensor Capacitivo IFM Detecção de objetos PNP 60mm Retangular

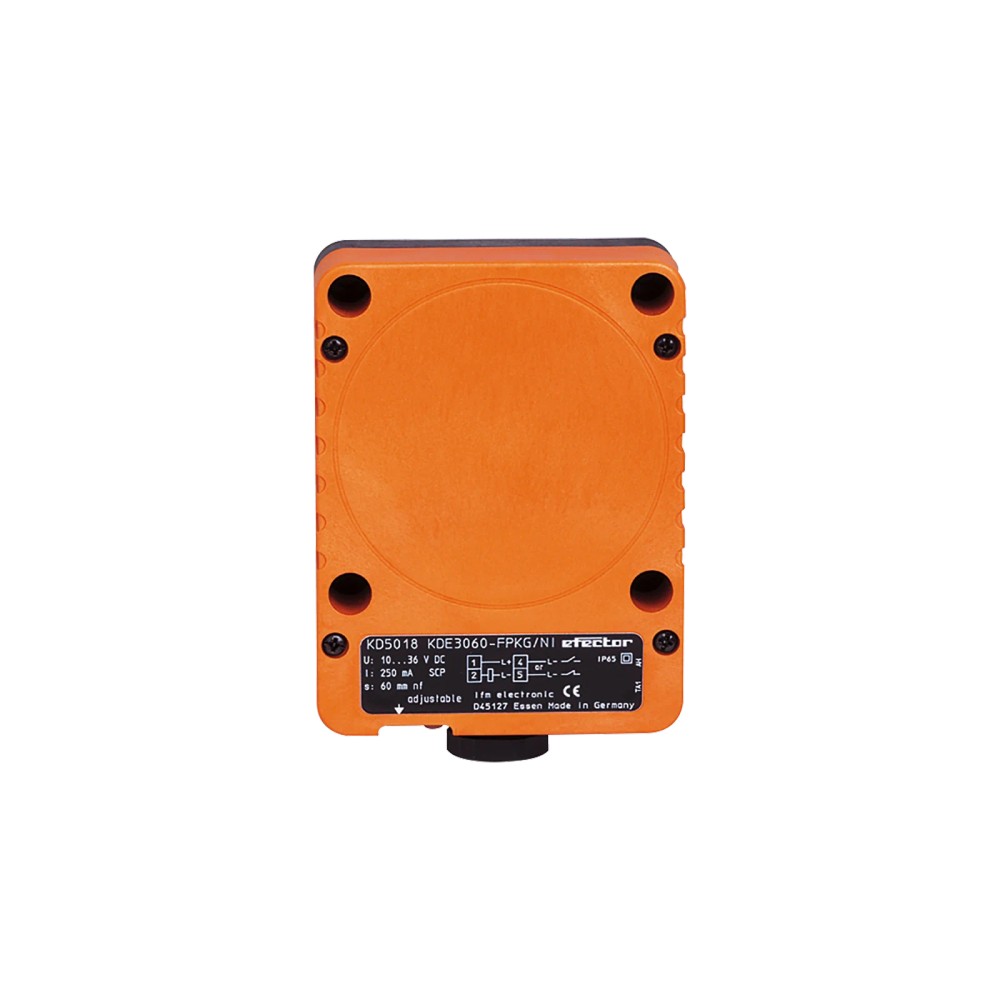

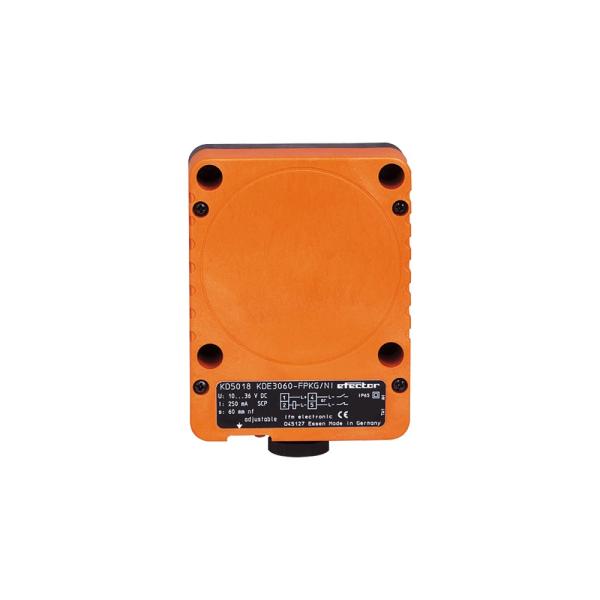

Imagem meramente ilustrativa

R$ 3.049,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KD5018
EAN: 4021179145411
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KD5018 IFM - Sensor Capacitivo IFM Detecção de objetos PNP 60mm Retangular"

Destaques do Produto

Tecnologia

Capacitiva

Saída

PNP, com abertura/fechamento selecionável

Alcance de detecção

60 mm nominal; distância de trabalho de 0 a 48,6 mm

Alimentação

10 a 36 V DC

Montagem

Não embutida

Conexão elétrica

Terminais até 2,5 mm²; prensa-cabo M20 x 1,5 para cabo com revestimento Ø 7 a 13 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor capacitivo IFM KD5018, PNP, 60 mm, retangular, não embutido

O IFM KD5018 é um sensor capacitivo retangular para detecção de objetos, com saída de comutação PNP e alcance nominal de detecção de 60 mm. A função de saída pode ser selecionada entre abertura e fechamento. Opera com alimentação de 10 a 36 V DC, tem frequência de comutação de 10 Hz e grau de proteção IP 65. A instalação é não embutida; considere a distância de trabalho especificada de 0 a 48,6 mm ao dimensionar a aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Saída de comutação	PNP; abertura/fechamento selecionável
Alcance nominal de detecção	60 mm
Distância de trabalho	0 a 48,6 mm
Alimentação	10 a 36 V DC
Frequência de comutação	10 Hz
Instalação	Não embutida
Grau de proteção	IP 65
Temperatura ambiente	-25 a 80 °C
Dimensões do invólucro	105 x 80 x 40 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção capacitiva em que a saída PNP seja compatível com a entrada do dispositivo de controle.
Instalações com alimentação DC entre 10 e 36 V e distância de trabalho dentro da faixa especificada de 0 a 48,6 mm.
Montagem não embutida, com espaço para o invólucro retangular de 105 x 80 x 40 mm.
Ambientes cuja temperatura de operação esteja entre -25 e 80 °C e que atendam às condições associadas ao grau de proteção IP 65.

⚠ Considere outro se precisa de:

Não selecione quando a entrada do controlador exigir saída NPN ou outro tipo de sinal, pois a ficha identifica a saída deste sensor como PNP.
Não selecione para alimentação fora de 10 a 36 V DC.
Não dimensione a aplicação para detectar a uma distância superior à distância de trabalho indicada de 0 a 48,6 mm.
Não use em montagem embutida: a ficha especifica instalação não embutida.

APLICAÇÕES E USO

Uso comprovado pela ficha: detecção capacitiva de objetos por sensor com saída PNP; a ficha não especifica uma aplicação industrial ou material-alvo único.
Possibilidade inferida: monitoramento de presença de alvos em uma máquina ou processo, desde que a instalação respeite a montagem não embutida, a distância de trabalho e os requisitos elétricos publicados.
Ao avaliar materiais, considere os fatores de correção informados para vidro, água, cerâmica e PVC; esses valores não garantem detecção em qualquer geometria ou condição.
Opere dentro da faixa de temperatura ambiente de -25 a 80 °C e observe o grau IP 65; a ficha não define resistência a agentes químicos ou condições ambientais adicionais.

COMO ESCOLHER

Antes de comprar o Sensor capacitivo IFM KD5018, PNP, 60 mm, retangular, não embutido, verifique estes pontos:

Escolha o KD5018 quando

A aplicação exigir detecção capacitiva, saída PNP, montagem não embutida e operação com alimentação de 10 a 36 V DC, respeitando a distância de trabalho de 0 a 48,6 mm.

Avalie outra configuração quando

O circuito de controle exigir saída NPN, a alimentação estiver fora da faixa indicada, for necessária montagem embutida ou a distância requerida ultrapassar 48,6 mm. Confirme a configuração do controlador e os requisitos de instalação antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor capacitivo IFM KD5018; designação relacionada: KDE3060-FPKG/NI	Identificação do produto conforme os dados do anúncio e do catálogo.
SKU / Part Number	KD5018	Código para identificação e seleção do produto.
GTIN	4021179145411	Código de identificação comercial informado.
Marca	IFM	Fabricante indicado na ficha.
Tipo de produto	Sensor capacitivo	Tecnologia de detecção declarada.
Formato do invólucro	Retangular	Formato físico do sensor.

Dados elétricos e alimentação
Tensão de operação	10 a 36 V DC	Faixa de alimentação informada.
Consumo de corrente	15 mA a 24 V	Valor informado para alimentação de 24 V.
Classe de proteção elétrica	II	Classe indicada na ficha técnica.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a ligação elétrica.
Proteção contra sobrecarga	Sim	Proteção declarada para a saída.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída.
EMC	EN 60947-5-2	Norma de compatibilidade eletromagnética indicada nos dados técnicos.
Imunidade a interferência de frequência de rádio conduzida	Sim	Característica declarada pelo fabricante.

Saída de comutação
Função elétrica	PNP	Tipo de saída informado; verificar compatibilidade com a entrada do controlador.
Função de saída	Abertura/fechamento selecionável	A função pode ser selecionada conforme a configuração do sensor.
Corrente máxima constante da saída DC	250 mA	Limite máximo informado para a saída de comutação.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo indicado para a saída de comutação.
Frequência de comutação DC	10 Hz	Frequência de comutação especificada.

Detecção e desvios
Alcance de detecção	60 mm	Alcance nominal informado.
Distância real de comutação Sr	60 ± 10 % mm	Tolerância publicada para a distância real de comutação.
Distância de trabalho	0 a 48,6 mm	Faixa de trabalho especificada; considerar na definição da distância de instalação.
Histerese	1 a 15 % de Sr	Faixa informada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-15 a 15 % de Sr	Variação indicada em relação a Sr.
Fator de correção	Vidro: 0,4; água: 1; cerâmica: 0,2; PVC: 0,2	Fatores informados para os materiais listados; considerar ao avaliar a distância de detecção.

Conexão elétrica e cabeamento
Tipo de tensão	DC	Tipo de alimentação elétrica.
Número de fios	3 fios	Configuração de fios informada no anúncio.
Terminais	Até 2,5 mm²	Seção máxima indicada para os terminais.
Prensa-cabo	M20 x 1,5	Tipo e tamanho de entrada de cabo informados na ficha.
Diâmetro do revestimento do cabo	Ø 7 a 13 mm	Faixa de diâmetro do revestimento compatível com a entrada indicada.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura de operação informada.
Grau de proteção	IP 65	Grau de proteção declarado; não implica adequação a condições não especificadas na ficha.

Dados mecânicos e materiais
Dimensões	105 x 80 x 40 mm	Dimensões do invólucro indicadas no anúncio.
Montagem	Não embutida	Tipo de instalação especificado.
Material do invólucro	PPE modificado	Material indicado para o invólucro.
Material da vedação	TPE-E	Material indicado para a vedação.
Material associado ao potenciômetro	PA, PBT	Materiais informados para o conjunto com potenciômetro.
Peso	297,5 g	Peso informado nos dados do catálogo.

Displays e operação
Indicador de estado de comutação	1 LED amarelo	Indicador visual de estado informado na ficha.

Dados de confiabilidade e classificação
MTTF	537 anos	Valor informado no conjunto de dados do catálogo; não representa garantia nem vida útil garantida.
NCM	8536.50.90	Classificação fiscal informada.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação digital. A saída especificada é uma saída de comutação PNP.

Conexões

Elétrica Alimentação de 10 a 36 V DC; saída PNP com função de abertura/fechamento selecionável; conexão por terminais de até 2,5 mm². A ficha informa prensa-cabo M20 x 1,5 e compatibilidade com cabo de revestimento Ø 7 a 13 mm. Corrente máxima constante da saída: 250 mA.

Processo Não há conexão de processo roscada informada. O produto é um sensor capacitivo retangular de montagem não embutida; dimensões do invólucro: 105 x 80 x 40 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP e alimentação entre 10 e 36 V DC	✓	Corresponde ao tipo de saída e à faixa de tensão especificados; confirme também os limites de corrente da entrada.
Controlador que exige saída NPN	✗	A ficha identifica a saída de comutação como PNP; não informa saída NPN.
Aplicação que requer montagem embutida	✗	A ficha especifica montagem não embutida.
Aplicação com distância de trabalho dentro de 0 a 48,6 mm	✓	A distância de trabalho publicada é de 0 a 48,6 mm; a detecção depende das condições reais de instalação e do alvo.
Aplicação que requer protocolo de comunicação digital	✗	A ficha não declara protocolo digital; informa saída de comutação PNP.
Instalação com temperatura ambiente entre -25 e 80 °C	✓	Essa é a faixa de temperatura ambiente informada para o produto.

INSTALAÇÃO

Como instalar o Sensor capacitivo IFM KD5018, PNP, 60 mm, retangular, não embutido

Confirme que o modelo e a saída PNP correspondem à entrada do sistema de controle e que a alimentação disponível está entre 10 e 36 V DC.
Planeje a instalação como não embutida e reserve espaço para o invólucro de 105 x 80 x 40 mm.
Posicione o alvo dentro da distância de trabalho especificada de 0 a 48,6 mm; considere o material e os fatores de correção indicados na ficha.
Introduza o cabo pelo prensa-cabo M20 x 1,5, respeitando o diâmetro de revestimento de 7 a 13 mm, e prepare as terminações para terminais de até 2,5 mm².
Faça a ligação conforme o datasheet do fabricante, observando alimentação DC, saída PNP e os limites elétricos publicados; não deduza a pinagem sem consultar o esquema oficial.
Selecione a função de abertura ou fechamento conforme a lógica de controle e verifique o estado do sensor pelo LED amarelo durante o teste funcional.

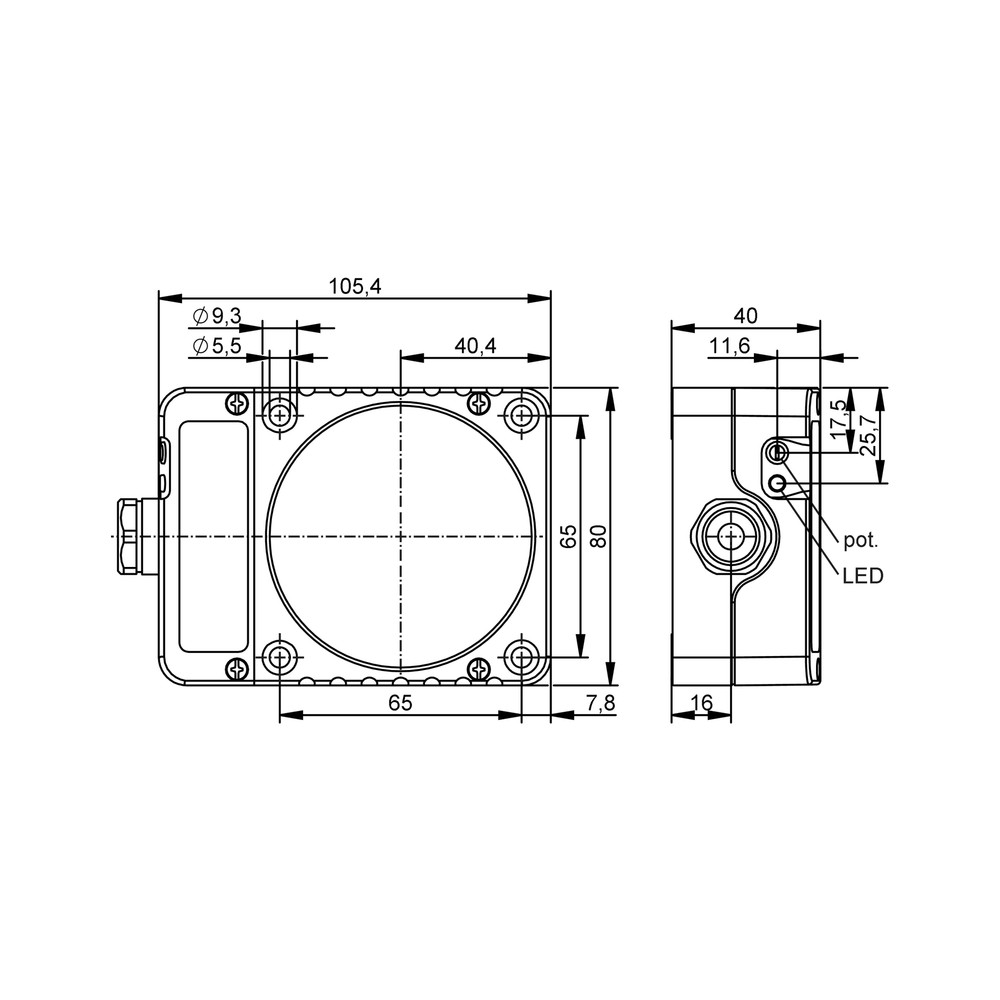

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

4 anéis de pressão
4 parafusos cilíndricos

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o alvo se aproxima.	Alimentação ausente ou fora da faixa, ligação incompatível com a saída PNP, alvo além da distância de trabalho ou função de saída configurada de forma diferente da lógica esperada.	Meça a alimentação nos terminais, confira a ligação no datasheet, verifique a distância e observe o LED amarelo durante a aproximação do alvo.
A entrada do controlador permanece ativa ou inativa em lógica oposta à esperada.	A função de abertura/fechamento selecionável pode estar configurada de modo diferente da lógica da aplicação.	Confira a configuração selecionada e compare o estado do LED e da saída com a lógica esperada pelo controlador.
A detecção ocorre a uma distância menor que a prevista.	Material do alvo e fator de correção podem alterar a distância efetiva; a instalação também pode exceder a distância de trabalho especificada.	Meça a distância entre sensor e alvo, identifique o material e compare o fator de correção publicado com as condições reais.
O sensor ou a saída deixa de operar após a conexão elétrica.	Possível curto-circuito, sobrecarga, polaridade incorreta ou carga acima da corrente máxima constante da saída.	Desenergize o circuito, inspecione a fiação e a carga, confirme a polaridade e verifique que a corrente da saída não exceda 250 mA.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM KD5018 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KD5018 e para que serve?

É um sensor capacitivo retangular para detecção de objetos, com saída PNP. A ficha especifica alcance nominal de 60 mm e montagem não embutida.

O que acompanha o sensor?

A ficha lista quatro anéis de pressão e quatro parafusos cilíndricos como material incluído. Não informa cabos ou outros acessórios incluídos.

O KD5018 funciona com uma entrada NPN?

A ficha especifica saída PNP, não NPN. Portanto, a compatibilidade elétrica com uma entrada que exija NPN não está indicada; confirme o tipo de entrada do controlador.

Posso usar este sensor em montagem embutida?

Não: a ficha especifica montagem não embutida. Planeje a instalação de acordo com essa configuração.

O sensor acende, mas não detecta o alvo na distância esperada. O que verifico?

Verifique primeiro se o alvo está dentro da distância de trabalho de 0 a 48,6 mm e considere o material e seu fator de correção. Confira também o posicionamento e a instalação não embutida.

A saída fica no estado oposto ao esperado; preciso trocar o sensor?

Não necessariamente: a função de saída é selecionável entre abertura e fechamento. Confira essa configuração e a lógica esperada pela entrada do controlador antes de substituir o produto.

Devo comprar o KD5018 ou procurar outro sensor?

Escolha o KD5018 se a aplicação aceitar saída PNP, alimentação de 10 a 36 V DC, montagem não embutida e distância de trabalho de até 48,6 mm. Se algum desses requisitos não for atendido, compare com outro modelo cuja ficha confirme os requisitos necessários.

Este sensor é adequado para detectar vidro, água, cerâmica ou PVC?

A ficha informa fatores de correção para esses materiais: vidro 0,4, água 1, cerâmica 0,2 e PVC 0,2. Use esses valores na avaliação e valide a detecção na geometria e nas condições reais da aplicação.

Que cuidados devo ter ao instalar o cabo?

Use a entrada M20 x 1,5 com cabo cujo revestimento tenha diâmetro de 7 a 13 mm e prepare os terminais para até 2,5 mm². Consulte o datasheet para a ligação elétrica antes de energizar.

Como confirmar a procedência e a configuração técnica do produto?

O anúncio identifica o fabricante como IFM e informa o código KD5018. Para conferir dados técnicos e instalação, consulte a folha de dados oficial vinculada nesta página.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que detecta alvos por princípio capacitivo; neste produto, a ficha identifica a tecnologia como capacitiva. (Ref.: tipo de sensor)

PNP

Tipo de saída de comutação especificado para o sensor; deve corresponder à entrada do circuito de controle. (Ref.: função elétrica)

Distância de trabalho

Faixa de distância indicada para o funcionamento previsto do sensor. (Ref.: 0 a 48,6 mm)

Histerese

Diferença entre os pontos de comutação ao aproximar e afastar o alvo, expressa em relação a Sr na ficha. (Ref.: 1 a 15 % de Sr)

IP 65

Grau de proteção declarado para o invólucro; a ficha não deve ser interpretada como especificação de resistência a agentes ou condições não listados. (Ref.: grau de proteção IP 65)
