Sensor Capacitivo IFM KB5004 - Detecção 3-20mm

Pré-visualizar: KB5004 IFM - Sensor Capacitivo IFM Detecção de objetos PNP NA 3-20mm IP65

KB5004 IFM - Sensor Capacitivo IFM Detecção de objetos PNP NA 3-20mm IP65

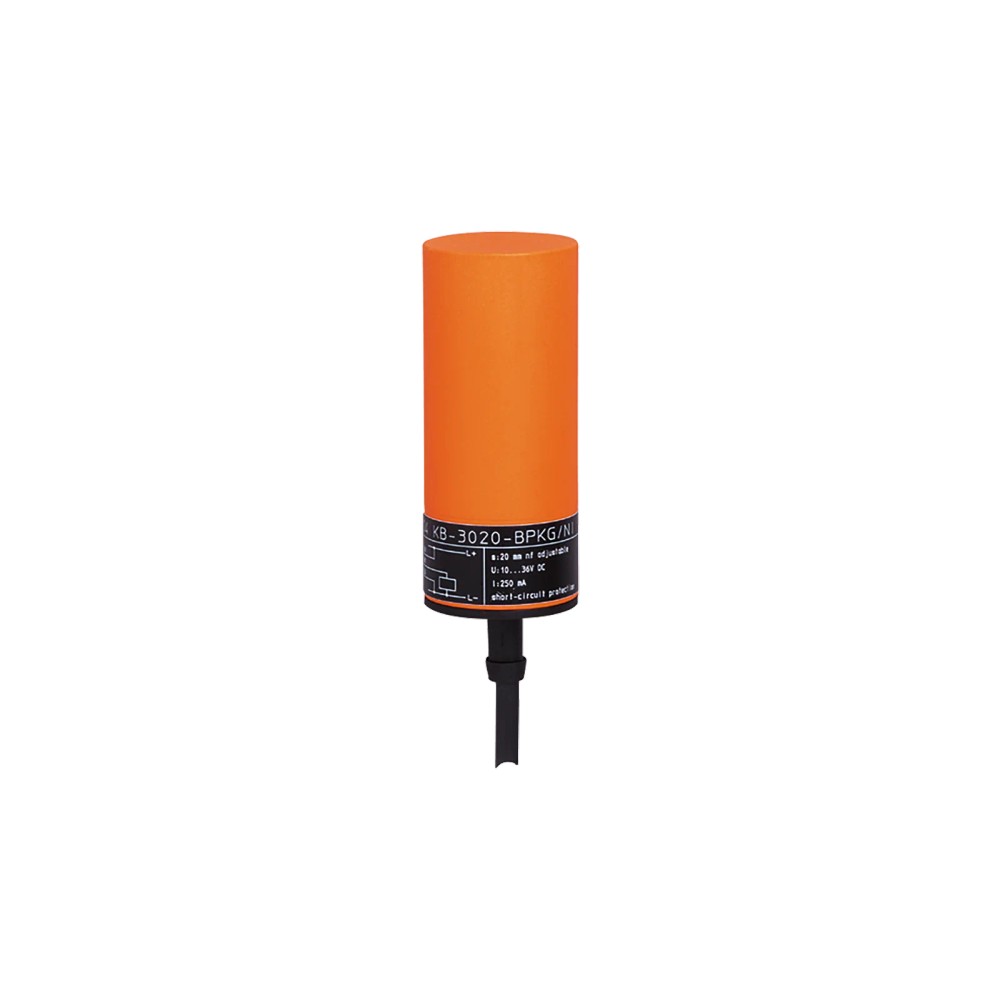

Imagem meramente ilustrativa

R$ 1.686,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KB5004
EAN: 4021179143875
NCM do produto: 85365090

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "KB5004 IFM - Sensor Capacitivo IFM Detecção de objetos PNP NA 3-20mm IP65"

Destaques do Produto

Tecnologia

Capacitiva

Alcance de detecção

3 a 20 mm, não embutido

Tipo de saída

PNP, normalmente aberta

Alimentação

Conexão

Cabo de PVC de 2 m, 3 fios

Proteção e ambiente

IP65; -25 a 70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Capacitivo IFM KB5004, Ø 34 mm, alcance de detecção de 3 a 20 mm, saída PNP normalmente aberta, IP65

O IFM KB5004 é um sensor capacitivo para detecção de objetos. Possui alcance de detecção de 3 a 20 mm na versão não embutida, saída de comutação PNP normalmente aberta e alimentação em corrente contínua. Conta com cabo de PVC de 2 m, grau de proteção IP65 e faixa de temperatura ambiente de -25 a 70 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Capacitivo
Alcance de detecção	3 a 20 mm; não embutido
Saída de comutação	PNP
Função de saída	Normalmente aberto
Tipo de tensão	DC
Conexão elétrica	Cabo de PVC de 2 m; 3 fios
Grau de proteção	IP65
Temperatura ambiente	-25 a 70 °C
Dimensões	Ø 34 mm × 81 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que necessitam de detecção capacitiva com alcance de 3 a 20 mm e instalação não embutida.
Circuitos de comando em corrente contínua que aceitem saída PNP normalmente aberta e conexão por cabo de 3 fios.
Instalações cuja temperatura ambiente esteja entre -25 e 70 °C e que requeiram o grau de proteção IP65.

⚠ Considere outro se precisa de:

Não selecione se o circuito exigir saída NPN ou função normalmente fechada: a ficha informa saída PNP normalmente aberta.
Não selecione se a aplicação exigir detecção além de 20 mm ou montagem embutida: a ficha especifica alcance de 3 a 20 mm não embutido.
Não presuma compatibilidade com uma tensão específica, corrente de carga ou protocolo sem conferir o datasheet e os requisitos do circuito.

APLICAÇÕES E USO

Detecção de objetos em instalações industriais quando a aplicação requer sensor capacitivo e a distância de detecção está entre 3 e 20 mm, em montagem não embutida. Essa aplicação decorre das características declaradas; a ficha não lista materiais ou alvos específicos.
Uso em circuitos DC com entrada compatível com saída PNP normalmente aberta. Verifique no datasheet a tensão e os limites elétricos do circuito antes da instalação.
Aplicações em ambientes cuja temperatura ambiente esteja entre -25 e 70 °C. O grau IP65 é informado na ficha; a adequação a condições específicas de exposição deve ser validada conforme o datasheet e o ambiente real.

COMO ESCOLHER

Antes de comprar o Sensor Capacitivo IFM KB5004, Ø 34 mm, alcance de detecção de 3 a 20 mm, saída PNP normalmente aberta, IP65, verifique estes pontos:

Escolha o KB5004 quando

A aplicação exigir sensor capacitivo não embutido, alcance de 3 a 20 mm, saída PNP normalmente aberta e conexão DC por cabo de 3 fios.

Verifique outra configuração quando

O sistema exigir outra função ou tipo de saída, alcance fora da faixa informada, montagem embutida ou parâmetros elétricos não confirmados. Compare os requisitos do circuito com o datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	IFM	Marca informada para o produto.
Modelo	KB5004	Código do produto e part number.
GTIN	4021179143875	Identificador comercial informado na ficha.
Tipo de produto	Sensor capacitivo	Tecnologia de detecção indicada nos dados do produto.

Detecção
Alcance de detecção	3 a 20 mm	Faixa informada para instalação não embutida.
Montagem	Não embutido	Condição de montagem associada ao alcance especificado.

Dados elétricos e saída
Tipo de tensão	DC	Tipo de alimentação informado; a tensão nominal não consta nos dados fornecidos.
Saída de comutação	PNP	Tipo de saída informado; consulte o datasheet para demais parâmetros elétricos.
Função de saída	Normalmente aberto	Estado funcional da saída conforme especificação.
Frequência de comutação	40 Hz	Frequência informada para a comutação.
Número de fios	3	Quantidade de fios indicada para a conexão elétrica.

Conexão elétrica
Tipo de conexão	Cabo de PVC	Material e formato de conexão informados na ficha.
Comprimento do cabo	2 m	Comprimento indicado para o cabo integrado.

Condições ambientais
Grau de proteção	IP65	Grau de proteção informado pelo fabricante; consulte o datasheet para condições de ensaio e uso.
Temperatura ambiente	-25 a 70 °C	Faixa de temperatura ambiente de operação informada.

Dados mecânicos
Diâmetro	34 mm	Dimensão externa indicada para o sensor.
Comprimento	81 mm	Comprimento total indicado nos dados do produto.

COMPATIBILIDADE

Comunicação

• A ficha não informa interface ou protocolo de comunicação; o produto é especificado com saída de comutação PNP.

Conexões

Elétrica Conexão por cabo de PVC de 2 m, 3 fios, para circuito DC. Saída PNP normalmente aberta. A tensão nominal, a corrente de carga e a atribuição dos fios não estão detalhadas nos dados fornecidos; confirme esses parâmetros no datasheet antes da ligação.

Processo Não há conexão de processo especificada na ficha. As dimensões informadas são Ø 34 mm e comprimento de 81 mm; confirme a montagem mecânica necessária no desenho dimensional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de comando DC compatível com saída PNP normalmente aberta	✓	O tipo de tensão, a saída PNP e a função normalmente aberta constam na ficha; confirme também os parâmetros elétricos detalhados no datasheet.
Entrada que exige saída NPN ou normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta.
Detecção capacitiva a uma distância dentro de 3 a 20 mm, em montagem não embutida	✓	A ficha informa alcance de detecção de 3 a 20 mm não embutido.
Detecção que exige distância superior a 20 mm ou instalação embutida	✗	Essas condições estão fora da especificação de alcance e montagem informada.
Integração por protocolo ou interface de comunicação	✗	A ficha não informa protocolo ou interface; especifica saída de comutação PNP.
Ambiente entre -25 e 70 °C	✓	A faixa de temperatura ambiente informada é de -25 a 70 °C.

INSTALAÇÃO

Como instalar o Sensor Capacitivo IFM KB5004, Ø 34 mm, alcance de detecção de 3 a 20 mm, saída PNP normalmente aberta, IP65

Confirme no datasheet que a saída PNP normalmente aberta e os parâmetros elétricos atendem à entrada do circuito.
Verifique no desenho dimensional se o diâmetro de 34 mm e o comprimento de 81 mm são compatíveis com o espaço e a montagem disponíveis.
Posicione o sensor conforme a condição não embutida indicada para o alcance de detecção especificado.
Mantenha o alvo dentro da faixa de detecção de 3 a 20 mm e valide a detecção na condição real de instalação.
Faça a ligação DC dos 3 fios conforme a atribuição indicada pelo fabricante; não determine a pinagem apenas pelo número de fios.
Após a montagem, teste a comutação e confirme a operação dentro dos limites ambientais especificados.

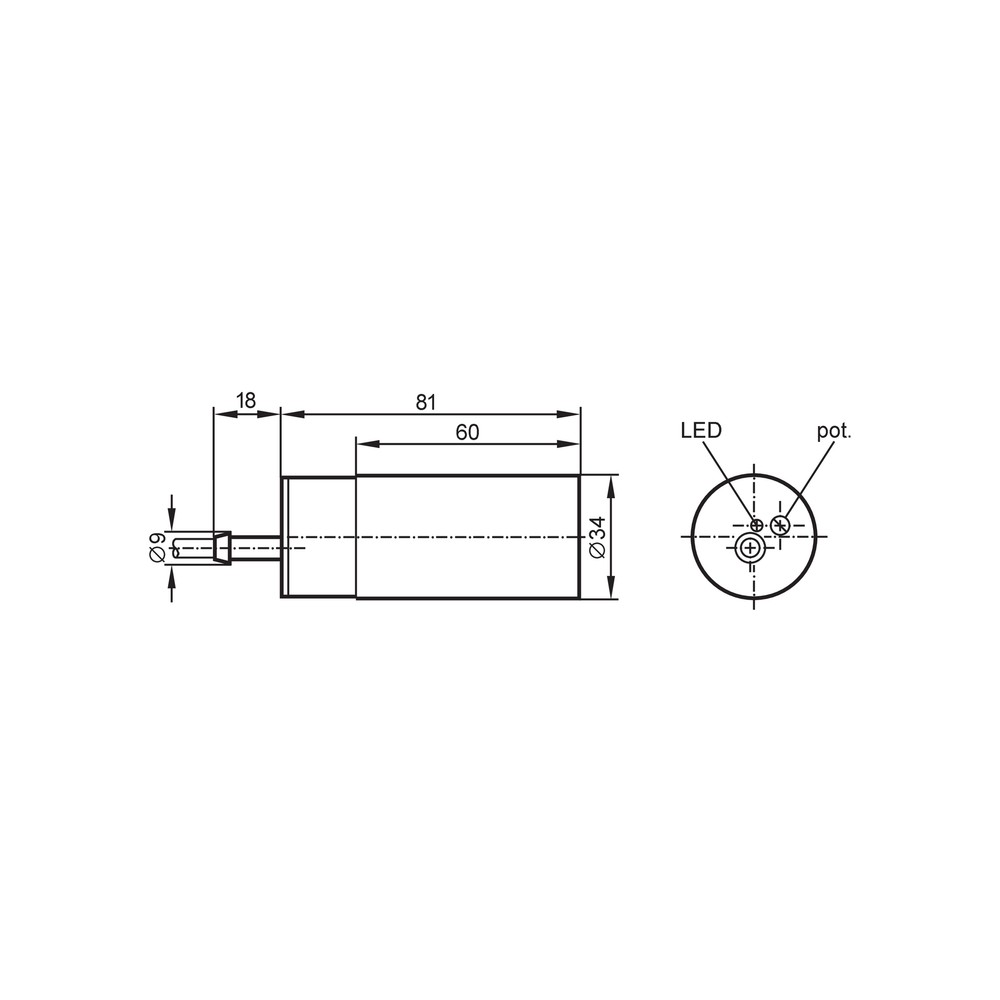

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não reconhece a comutação.	Incompatibilidade entre a saída PNP normalmente aberta do sensor e o tipo de entrada, ou ligação elétrica incorreta.	Confira o tipo de entrada do controlador e compare a ligação com o esquema de conexão do datasheet.
O sensor não detecta o objeto na posição instalada.	Distância fora da faixa especificada ou montagem diferente da condição não embutida indicada.	Meça a distância entre o sensor e o alvo e confirme a condição de montagem em relação ao alcance de 3 a 20 mm.
A saída não comuta de forma consistente.	Parâmetros elétricos do circuito ou condições de instalação não verificados em relação às especificações completas do fabricante.	Confira a tensão, a carga e a ligação contra o datasheet e teste a detecção dentro do alcance informado.
O sensor apresenta falha após exposição ambiental.	Condição de temperatura ou exposição não compatível com os limites de uso; a ficha informa temperatura ambiente de -25 a 70 °C e IP65.	Verifique a temperatura ambiente e as condições de exposição, e consulte o datasheet para os limites de aplicação do grau de proteção.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do IFM KB5004 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM KB5004 e para que serve?

É um sensor capacitivo destinado à detecção de objetos. A ficha especifica alcance de 3 a 20 mm na condição não embutida e saída PNP normalmente aberta.

O que acompanha o sensor?

A ficha informa conexão por cabo de PVC de 2 m e 3 fios. Não há acessórios adicionais especificados nos dados fornecidos.

Ele funciona com entrada NPN ou normalmente fechada?

A ficha informa saída PNP normalmente aberta, portanto essa configuração não corresponde a uma entrada que exija NPN ou função normalmente fechada.

Posso usar o KB5004 para detectar a mais de 20 mm ou embutido?

A ficha especifica alcance de 3 a 20 mm não embutido. Não é possível confirmar operação além dessa faixa ou em montagem embutida.

O sensor não aciona a entrada do CLP; o que devo conferir antes de trocar?

Confira se a entrada aceita saída PNP normalmente aberta e se a ligação dos 3 fios segue o esquema do fabricante. Consulte também no datasheet os parâmetros elétricos aplicáveis.

A detecção falha mesmo com o sensor ligado; o que verificar?

Verifique se o alvo está dentro da faixa de 3 a 20 mm e se a instalação respeita a condição não embutida. Confirme também a ligação e os requisitos elétricos no datasheet.

É melhor comprar este sensor ou escolher outro tipo de saída?

Escolha o KB5004 quando a aplicação exigir saída PNP normalmente aberta. Se o circuito exigir NPN ou normalmente fechada, selecione um modelo cuja ficha declare essa configuração.

Preciso de uma versão com outro alcance ou montagem?

A ficha do KB5004 informa alcance de 3 a 20 mm não embutido. Para outra faixa ou condição de montagem, compare com a especificação de outro modelo antes da compra.

Como faço a ligação elétrica do KB5004?

A ficha informa conexão DC por cabo de PVC de 2 m e 3 fios, mas os dados fornecidos não especificam a atribuição de cada fio. Use o esquema do datasheet do fabricante para realizar a ligação.

Como confirmo se o sensor cabe no espaço disponível?

Consulte o desenho em escala e compare com o espaço de instalação; as dimensões informadas são Ø 34 mm e comprimento de 81 mm.

GLOSSÁRIO TÉCNICO

Sensor capacitivo

Sensor que utiliza o princípio capacitivo para detectar objetos; o produto é identificado como capacitivo na ficha.

PNP

Tipo de saída de comutação especificado para o sensor; deve ser compatível com a entrada do circuito.

Normalmente aberto

Função de saída indicada para o KB5004.

Alcance de detecção

Faixa de distância indicada para detecção, especificada neste modelo para montagem não embutida.

IP65

Grau de proteção declarado para o produto; consulte o datasheet para as condições de aplicação correspondentes.
