Sensor Capacitivo IFM KB0029 - Detecção Precisa

Pré-visualizar: KB0029 IFM - Sensor Capacitivo IFM Detecção de nível e posição Ø34mm 3-20mm NF AC/DC

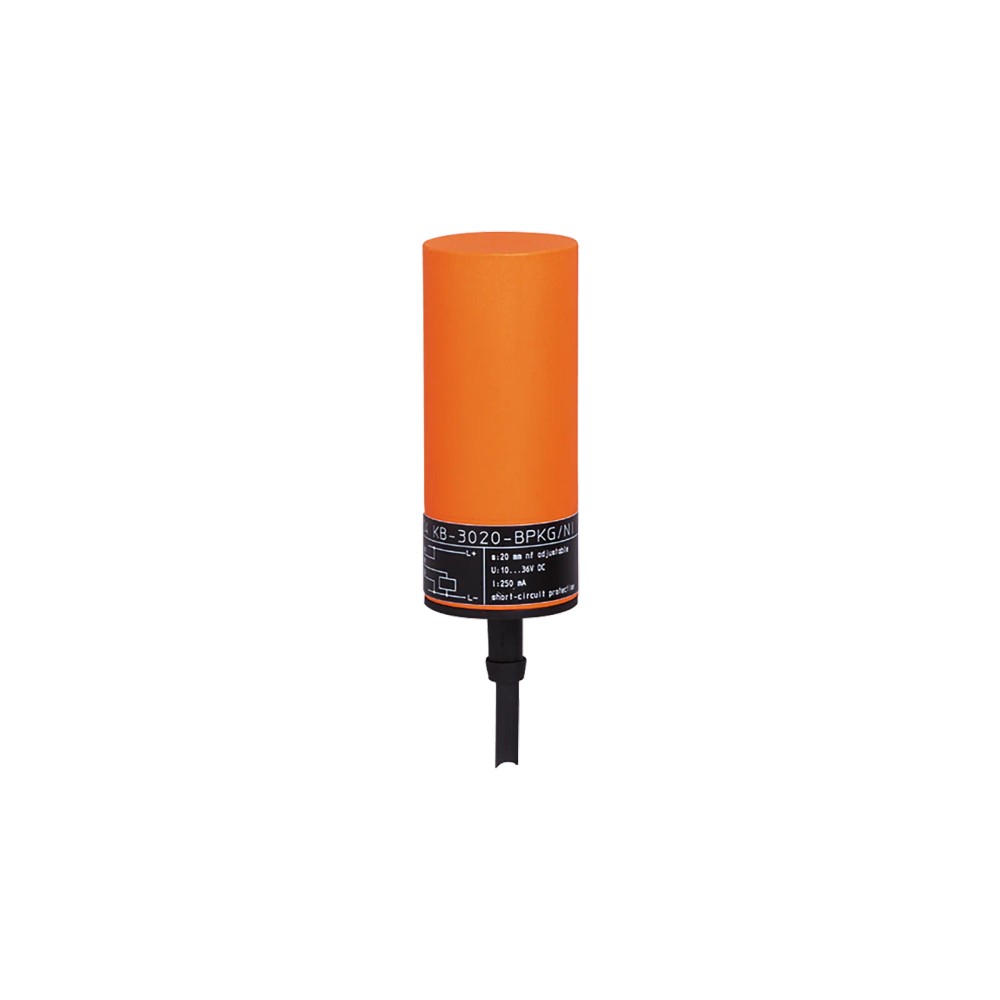

KB0029 IFM - Sensor Capacitivo IFM Detecção de nível e posição Ø34mm 3-20mm NF AC/DC

Imagem meramente ilustrativa

R$ 2.359,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: KB0029
EAN: 4021179143615
NCM do produto: 85365090

Destaques do Produto Tipo de sensor...mais

Fechar menu

Saiba mais sobre: "KB0029 IFM - Sensor Capacitivo IFM Detecção de nível e posição Ø34mm 3-20mm NF AC/DC"

Destaques do Produto

Tipo de sensor

Capacitivo

Alcance

3-20 mm

Saída

Normalmente fechado

Alimentação

AC/DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o KB0029 IFM - Sensor Capacitivo Ø34mm 3-20mm NF AC/DC

O sensor capacitivo IFM KB0029 é um componente industrial de alta confiabilidade destinado à detecção de nível e posição de objetos a distâncias entre 3 e 20 mm. Equipado com cabo de 2 metros e classificação IP65, ele oferece versatilidade operacional com suporte a tensões AC/DC. É uma solução robusta para automação que exige precisão em ambientes variados.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	KB0029
Diâmetro	34 mm
Comprimento	81 mm
Alcance	3-20 mm
Saída	NF
Conexão	Cabo PVC 2m
Proteção	IP 65

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível de líquidos em tanques.
Monitoramento de posição de objetos não metálicos (plásticos, madeira).
Aplicações que exigem versatilidade de tensão (AC/DC).

⚠ Considere outro se precisa de:

Instalação em locais com vibração excessiva que possa alterar a distância de detecção.
Uso para detecção de materiais condutivos em distâncias acima de 20 mm.
Exposição a temperaturas fora da faixa de -25 a 70 °C.

APLICAÇÕES E USO

Detecção de presença em linhas de montagem onde o alvo é não metálico.
Monitoramento de nível de enchimento em tanques de fluidos ou materiais granulares.
Controle de posição em esteiras transportadoras.
Ambientes industriais que demandam proteção contra jatos de água de baixa pressão (IP65).

COMO ESCOLHER

Antes de comprar o KB0029 IFM - Sensor Capacitivo Ø34mm 3-20mm NF AC/DC, verifique estes pontos:

Quando escolher este sensor

Escolha este modelo quando precisar de uma detecção versátil para materiais não metálicos (plásticos, líquidos) em uma faixa de 3 a 20 mm e necessitar de flexibilidade na alimentação elétrica (AC ou DC).

Quando buscar outra opção

Busque alternativas se a aplicação exigir uma distância de detecção maior que 20 mm ou se o ambiente de instalação exigir um grau de proteção superior a IP65 (como submersão permanente).

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Tipo de sensor	Capacitivo	Tecnologia de detecção baseada em campos elétricos
Alcance de detecção	3...20 mm	Distância operacional em montagem não embutida

Dados elétricos
Tensão	AC/DC	Compatibilidade com fontes de alimentação em corrente alternada ou contínua
Função de saída	Normalmente fechado	Estado lógico da saída sem detecção
Número de fios	2	Configuração da fiação de alimentação e sinal
Frequência de comutação	25 Hz AC / 40 Hz DC	Capacidade de resposta do sensor por segundo

Dados mecânicos e ambientais
Dimensões	Ø 34 / L = 81 mm	Formato físico para instalação
Conexão	2 m PVC-cabo	Interface de cabeamento integrada
Grau de proteção	IP 65	Resistência a contaminantes ambientais
Temperatura ambiente	-25...70 °C	Limite de temperatura para operação estável

COMPATIBILIDADE

Comunicação

• Não aplicável (Saída digital direta)

Conexões

Elétrica Cabo PVC de 2 metros

Processo Montagem roscada ou suporte de fixação de 34mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de líquidos através de parede de tanque não metálica	✓	Sensores capacitivos são ideais para detecção através de materiais não metálicos finos.
Detecção de objetos metálicos a 50 mm	✗	O alcance nominal é de no máximo 20 mm.
Uso em ambientes com jatos de água (IP65)	✓	O produto possui grau de proteção IP65.

INSTALAÇÃO

Como instalar o KB0029 IFM - Sensor Capacitivo Ø34mm 3-20mm NF AC/DC

Verifique se a superfície de montagem está limpa e livre de vibrações excessivas.
Posicione o sensor respeitando a zona livre para montagem não embutida.
Fixe o sensor mecanicamente utilizando suportes compatíveis com o diâmetro de 34mm.
Conecte o cabo de 2 metros seguindo o diagrama elétrico do manual.
Verifique a tensão da rede antes de energizar o sensor (AC/DC).
Realize o ajuste fino da distância de detecção dentro da faixa de 3-20 mm e teste a comutação.

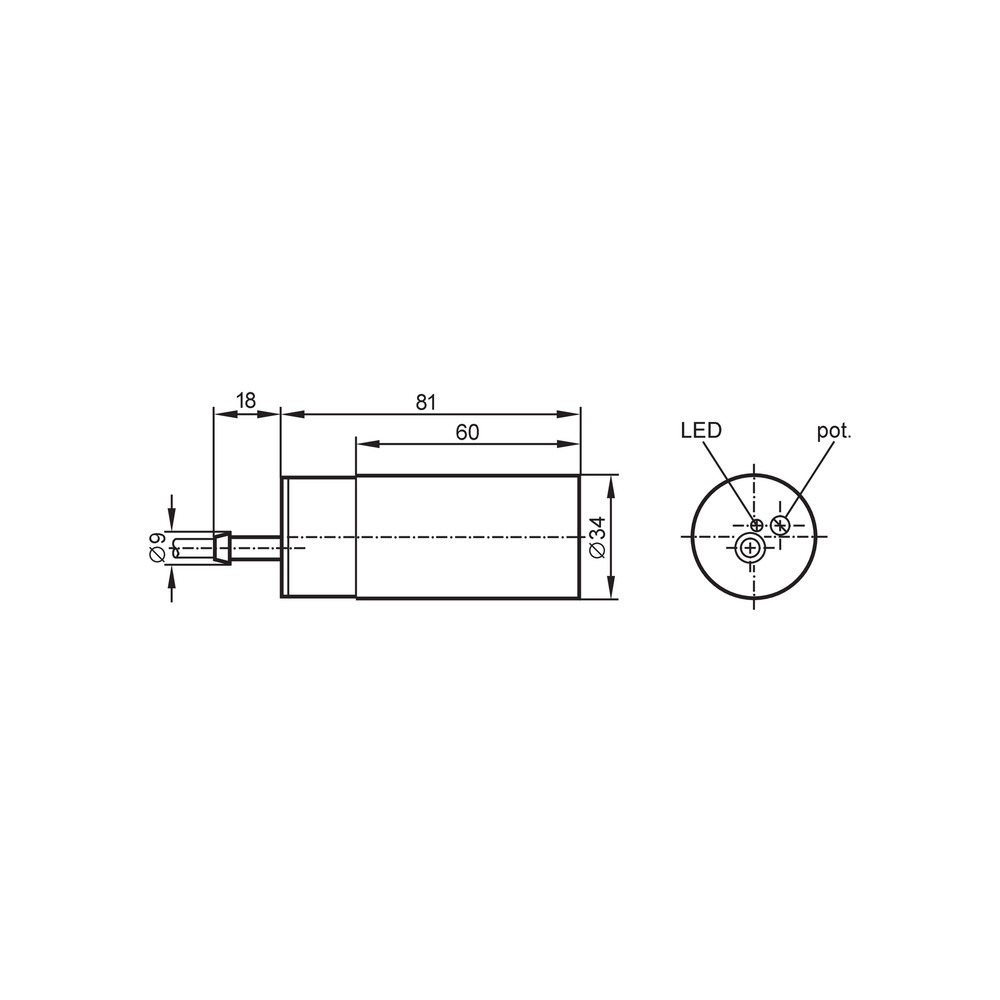

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor aciona sem a presença do alvo ou falha ao detectar.	Face sensora obstruída por resíduos, alterando a constante dielétrica.	Limpar a face sensora com pano seco e verificar o alinhamento.
LED de status não acende ou oscilação na saída.	Tensão de alimentação instável ou fora da especificação.	Medir a tensão nos terminais com multímetro (AC/DC).
Detecção constante mesmo sem alvo presente.	Montagem embutida em metal sem a devida folga.	Verificar se o sensor foi instalado sem materiais metálicos na zona de detecção.
Ausência total de sinal ou curto-circuito.	Cabo danificado ou cortado por agentes externos.	Realizar inspeção visual em todo o trecho do cabo de 2 metros.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial KB0029 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor capacitivo IFM KB0029?

O sensor capacitivo KB0029 é um dispositivo de detecção industrial projetado para identificar níveis e posições de objetos em uma faixa de 3 a 20 mm, utilizando tecnologia capacitiva.

Para que tipo de aplicação este sensor é mais indicado?

Este modelo é ideal para aplicações industriais que exigem detecção de proximidade, nível de líquidos ou sólidos, operando com tensão AC/DC e saída normalmente fechada (NF).

O sensor pode ser utilizado para detectar objetos a grandes distâncias?

Não, este sensor capacitivo não é recomendado para detecção de metais a distâncias superiores a 20 mm ou em ambientes com pressões superiores ao limite especificado para sua carcaça de 34mm.

Qual a diferença deste sensor para um modelo indutivo comum?

Este dispositivo é um sensor capacitivo, que detecta tanto objetos metálicos quanto não metálicos (como plásticos ou líquidos), diferentemente dos sensores indutivos que detectam apenas metais.

O sensor não está detectando o objeto, o que pode estar ocorrendo?

Se o sensor não estiver mudando o estado da saída, verifique primeiro se a alimentação AC/DC está dentro dos limites nominais e se o cabo de 2 metros não apresenta cortes ou dobras acentuadas.

Como diagnosticar uma detecção intermitente ou instável?

O sintoma de uma falha de detecção errática pode ser causado por acúmulo de sujeira ou poeira na face sensora, que altera a capacitância; limpe a face com um pano seco e não abrasivo.

Este produto vem em kit ou é vendido individualmente?

Este produto é comercializado como uma unidade independente pronta para instalação, não sendo vendido em kits. A escolha entre este e um modelo indutivo depende da necessidade de detectar materiais não condutivos.

Devo escolher o modelo com cabo fixo ou com conector?

A escolha entre este sensor e um modelo com conector M12 depende da sua estrutura de cabeamento; o modelo KB0029 possui cabo fixo de 2 metros, eliminando a necessidade de conectores externos.

Quais cuidados devo ter na instalação mecânica?

A instalação deve garantir que o sensor esteja fixado mecanicamente de forma estável, evitando vibrações que alterem a distância de detecção de 3-20 mm.

Como verificar a procedência e garantia do componente?

A IFM garante a conformidade técnica do produto fabricado. A procedência é garantida pela rede de distribuição oficial, assegurando que o produto atende às especificações do datasheet oficial.

GLOSSÁRIO TÉCNICO

Sensor Capacitivo

Sensor que utiliza a variação da capacitância elétrica para detectar a presença de objetos, independentemente de serem metálicos ou não.

Distância de detecção (Alcance)

Faixa de distância (neste caso 3-20 mm) em que o sensor é capaz de identificar a presença de um alvo. (Ref.: 3...20 mm não embutido)

Normalmente Fechado (NF)

Configuração da saída onde o circuito permanece fechado na ausência de detecção e abre quando o alvo é detectado.

Grau de Proteção IP65

Classificação que indica proteção total contra poeira e proteção contra jatos de água de baixa pressão. (Ref.: IP 65)

Não Embutido

Forma de montagem onde a face sensora não pode ser instalada nivelada com o material metálico ao redor, para evitar interferências falsas.
