Sensor de Inclinação IFM JN2201

Pré-visualizar: JN2201 IFM - Sensor de Inclinação IFM Medição de Precisão 2 Eixos IO-Link ±45° M12

JN2201 IFM - Sensor de Inclinação IFM Medição de Precisão 2 Eixos IO-Link ±45° M12

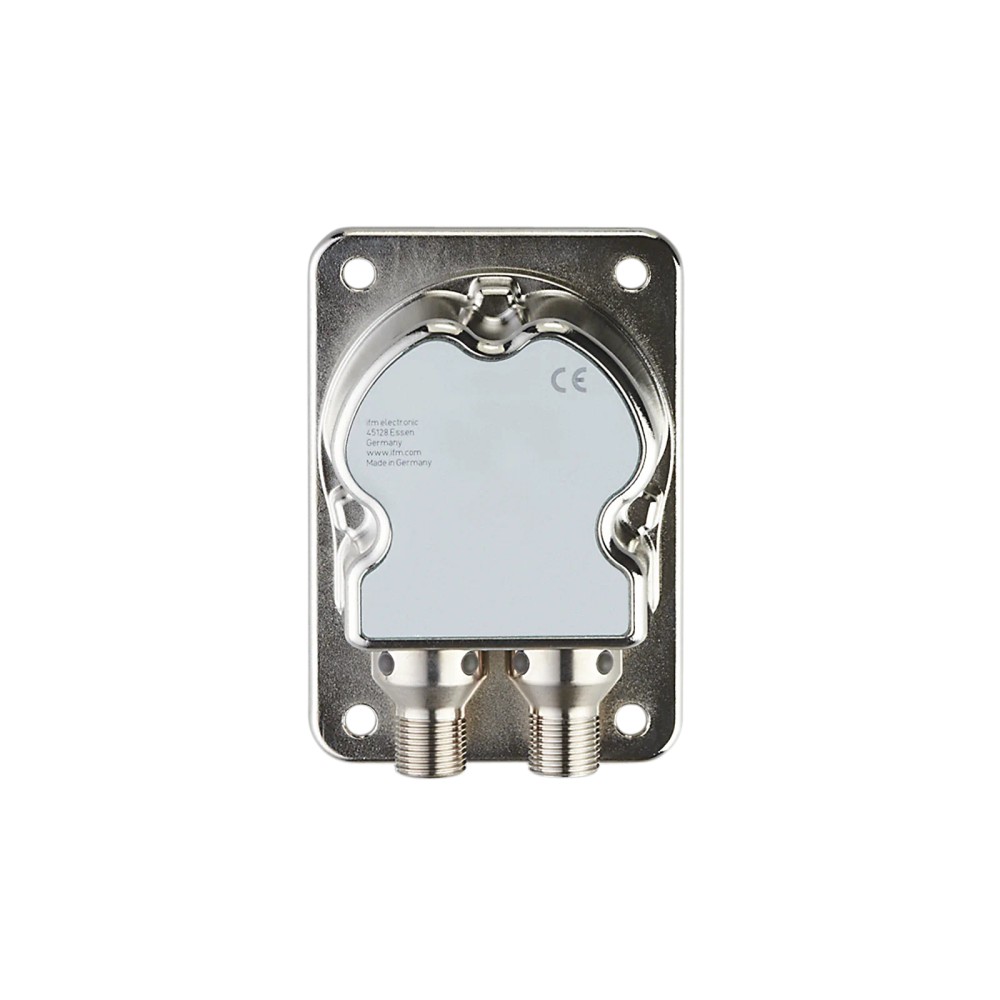

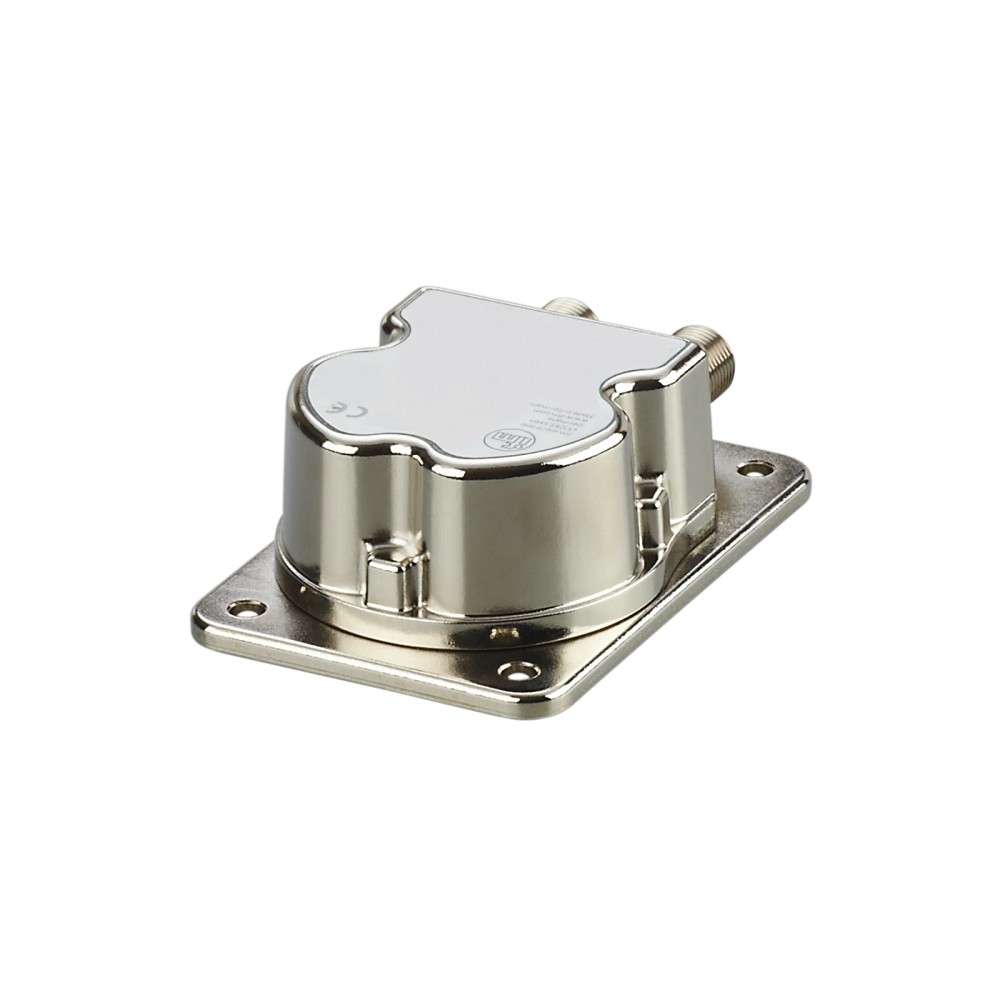

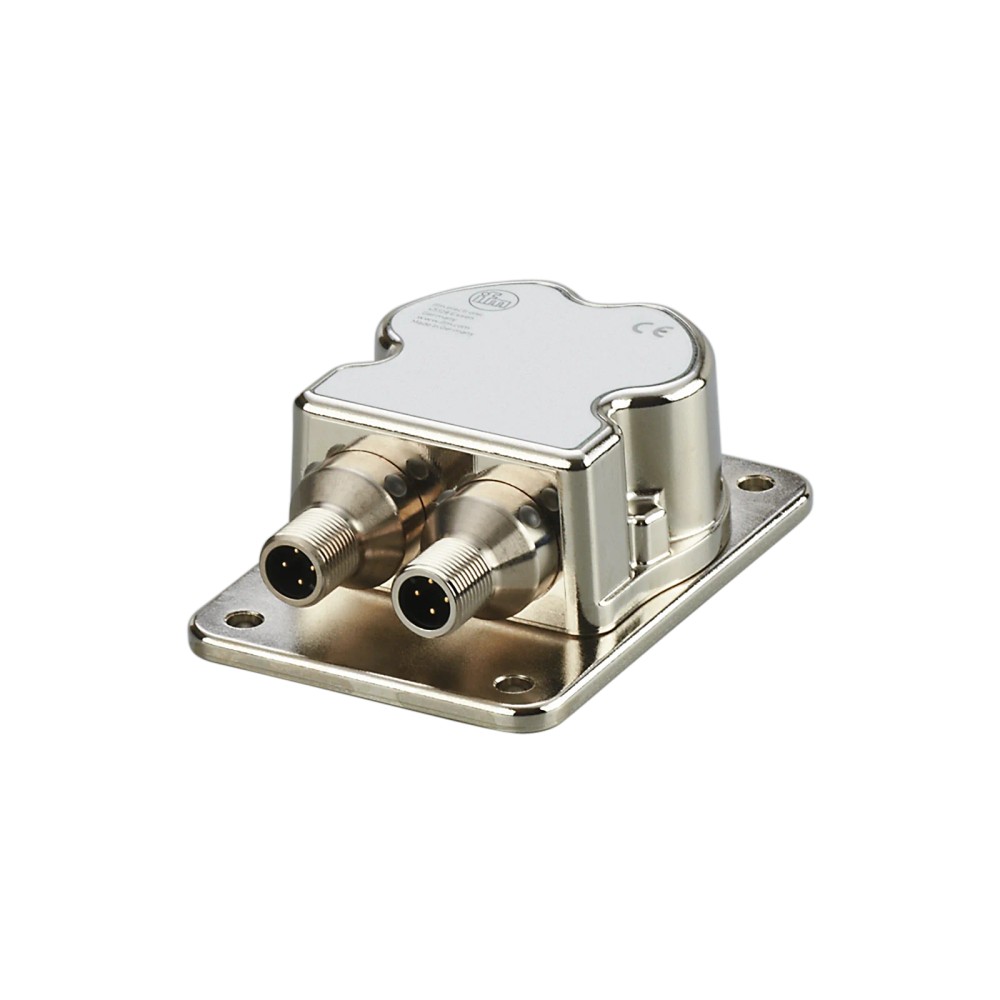

Imagem meramente ilustrativa

R$ 4.371,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: JN2201
EAN: 4021179293891
NCM do produto: 90142030

Destaques do Produto Faixa de medição ±45°...mais

Fechar menu

Saiba mais sobre: "JN2201 IFM - Sensor de Inclinação IFM Medição de Precisão 2 Eixos IO-Link ±45° M12"

Destaques do Produto

Faixa de medição

±45° em dois eixos

Tipo de comunicação

IO-Link 1.1 e modo SIO

Saídas

2 analógicas e 2 digitais

Conexão elétrica

M12, codificação A, 4 contatos

Alimentação para IO-Link

18…30 V DC

Temperatura ambiente

-40…85 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Inclinação IFM JN2201, 2 Eixos, IO-Link, ±45°, Conexão M12

O IFM JN2201 é um sensor de inclinação estático para medir ângulos em dois eixos. Pode ser aplicado em equipamentos móveis e industriais quando a faixa necessária está entre ±45°. Oferece interface IO-Link 1.1, saídas analógicas e digitais, e precisão absoluta declarada de até ±0,01°. A conexão elétrica é M12 com codificação A; a configuração e a aplicação devem respeitar os dados do fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor de inclinação estático, princípio MEMS capacitivo
Eixos de medição	2
Faixa angular	±45°
Precisão absoluta	≤ ±0,01°
Resolução	0,01°
Interface	IO-Link 1.1; modo SIO disponível
Saídas	2 analógicas e 2 digitais
Conexão elétrica	M12, codificação A, 4 contatos
Alimentação	9,2…30 V DC; IO-Link: 18…30 V DC
Temperatura ambiente	-40…85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição estática de inclinação em dois eixos, dentro da faixa de ±45°.
Aplicações em equipamentos móveis ou industriais que aceitem IO-Link 1.1 ou modo SIO, conforme a arquitetura elétrica.
Instalações que possam fornecer a tensão exigida pelo modo escolhido e operar na temperatura ambiente de -40…85 °C.

⚠ Considere outro se precisa de:

Não selecionar para medir ângulos fora da faixa especificada de ±45°.
Não ligar a interface IO-Link com alimentação inferior a 18 V DC; para outras configurações, verificar os limites específicos de tensão e saída no datasheet.
Não presumir compatibilidade apenas pela presença de um conector M12: verificar codificação, pinagem, tipo de saída e tensão do sistema.

APLICAÇÕES E USO

Aplicação explicitamente indicada no contexto: medição de inclinação em equipamentos móveis e industriais, usando dois eixos e dentro da faixa de ±45°.
Possibilidade de aplicação: monitoramento de posição angular em uma máquina ou equipamento que aceite as saídas disponíveis. Validar faixa, orientação horizontal de montagem, interface e requisitos elétricos antes do projeto.
A temperatura ambiente especificada é -40…85 °C. O uso fora dessa faixa não está coberto pelos dados fornecidos.
A ficha indica funcionamento estático; não assumir resposta ou desempenho em movimento além dos parâmetros de frequência declarados, de 0,5…10 Hz parametrizáveis.

COMO ESCOLHER

Antes de comprar o Sensor de Inclinação IFM JN2201, 2 Eixos, IO-Link, ±45°, Conexão M12, verifique estes pontos:

Escolha o JN2201 quando

A aplicação exigir medição estática de inclinação em dois eixos até ±45°, conexão M12 de 4 contatos e integração por IO-Link 1.1 ou modo SIO, respeitando as condições elétricas do fabricante.

Avalie outra configuração quando

A faixa angular necessária exceder ±45°, a alimentação disponível não atender ao modo de operação pretendido ou o controlador exigir uma interface, pinagem ou tipo de saída diferente. Compare esses requisitos com o datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de inclinação	Classificação do produto na ficha do anúncio.
Princípio de funcionamento	Estático	Indica o princípio de funcionamento informado pelo fabricante.
Princípio de medida	MEMS capacitivo	Tecnologia de medição indicada na ficha.
Número de eixos de medição	2	O sensor mede inclinação em dois eixos.
Posição de montagem	Horizontal	Posição de montagem indicada pelo fabricante; conferir orientação no desenho e datasheet.

Faixa de medição e desempenho
Faixa angular	±45°	Limite angular de medição informado.
Precisão	≤ ±0,01° (absoluto)	Valor de precisão declarado na ficha.
Resolução	0,01°	Incremento de resolução indicado.
Repetibilidade	≤ ±0,01°	Valor de repetibilidade especificado.
Histerese	≤ ±0,05°	Valor máximo informado para histerese.
Coeficiente de temperatura	≤ ±0,0008 1/K	Coeficiente especificado pelo fabricante.
Frequência limite	0,5…10 Hz, parametrizável	Faixa de frequência configurável indicada na ficha.

Alimentação e consumo
Tensão de operação	9,2…30 V DC	Faixa geral informada; as condições de saída e interface impõem limites específicos.
Tensão para saída de tensão	12…30 V DC	Condição específica indicada para a saída de tensão.
Tensão para IO-Link	18…30 V DC	Faixa especificada para operação IO-Link.
Consumo de corrente	100 mA a 24 V DC e 25 °C	Condição de medição explicitada na ficha.
Consumo de corrente máximo	380 mA a 9,2 V DC e -40 °C	Valor máximo informado para as condições indicadas.
Categoria de sobretensão	II	Observação de categoria constante na ficha.
Classe de proteção elétrica	III	Classe de proteção especificada.

Saídas e sinais
Sinal de saída	Analógico e de comutação	A ficha indica sinais analógicos e digitais.
Quantidade de saídas analógicas	2	Número de saídas informado.
Saída analógica de tensão	2…10 V; em caso de erro: 1 V	Faixa e sinal de erro declarados pelo fabricante.
Saída analógica de corrente	4…20 mA; em caso de erro: 2 mA	Faixa e sinal de erro declarados pelo fabricante.
Precisão da saída analógica	≤ 1%	Precisão específica da saída analógica.
Quantidade de saídas digitais	2	Número de saídas de comutação informado.
Função elétrica	PNP/NPN	Tipo de função elétrica especificado.
Saída de comutação	Abertura/fechamento, programável	Lógica configurável indicada para as saídas.
Saídas totais	4	Total indicado na ficha, abrangendo saídas analógicas e digitais.
Dados do processo analógicos	2	Quantidade de dados de processo analógicos informada.
Dados do processo binários	2	Quantidade de dados de processo binários informada.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite especificado para a saída de comutação DC.
Corrente constante máxima da saída de comutação DC	125 mA a 85 °C; 200 mA a 60 °C; 250 mA a 40 °C	Capacidade indicada conforme a temperatura.
Carga máxima	220 Ω a 9,2…15 V; 500 Ω a 15…30 V	Condições de carga listadas na ficha; confirmar o tipo de saída aplicável no datasheet.
Resistência de carga mínima	1.000 Ω; 10.000 Ω a 12…13,5 V e 1.000 Ω a 13,5…30 V	Valores e condições transcritos da ficha; confirmar a correspondência com a saída utilizada no datasheet.
Proteção contra sobrecarga	Sim	Proteção indicada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada pelo fabricante.
Possibilidades de ajuste dos parâmetros	Ângulo X/Y; histerese/janela; pontos de comutação; lógica de comutação; sinalização de falha; autoteste; saída de corrente/tensão	Parâmetros configuráveis listados na ficha.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital especificada.
Revisão IO-Link	1.1	Revisão informada.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Taxa de transferência especificada.
Classe de master port exigida	A	Classe de porta do master indicada.
Perfil IO-Link	Smart Sensor – SSP 0 Generic Profiled Sensor (identificação do dispositivo, variável de dados de processo e diagnóstico do dispositivo)	Perfil de dispositivo registrado na ficha.
Modo SIO	Sim	A ficha informa disponibilidade do modo SIO.
Tempo mínimo do ciclo do processo	5 ms	Tempo mínimo especificado para o ciclo do processo.
SDCI-Padrão	IEC 61131-9 CDV	Referência de padrão informada na ficha.
DeviceID	417 no modo de operação default	Identificador declarado para o modo padrão.

Conexão elétrica
Conexão elétrica digital	1 × M12, codificação A, 4 contatos: 1 L+ 24 V DC (+Ub-D), 2 saída de comutação OUT 2, 3 L−/GND, 4 saída de comutação OUT 1/IO-Link	Atribuição de contatos conforme ficha; confirmar esquema oficial antes de conectar.
Conexão elétrica analógica	1 × M12, codificação A, 4 contatos: 1 L+ 24 V DC (+Ub-A), 2 saída analógica A2, 3 L−/GND, 4 saída analógica A1	Atribuição de contatos conforme ficha; verificar a configuração utilizada.
Conexão	M12	Tipo de conexão informado nos dados básicos.

Tempos e comportamento
Retardo de prontidão	300 s de tempo de aquecimento	Tempo de aquecimento informado pelo fabricante.
Tempo máximo de inicialização	1.000 ms	Limite de inicialização indicado na ficha.

Condições ambientais e proteção
Temperatura ambiente	-40…85 °C	Faixa operacional informada.
Temperatura de armazenamento	-40…85 °C	Faixa especificada para armazenamento.
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus informados na ficha; condições de ensaio e instalação devem ser consultadas no datasheet.
Normas e certificações	ECE R 10 rev. 5; ISO 7637-3: 2007-07; DIN EN 61000-4-2; DIN EN 61000-4-3; DIN EN 61000-4-4; DIN EN 61000-4-6; DIN EN 55022 classe B/CISPR 16-2-3; CISPR 25; ISO 11452-2; ISO 7637-2; DIN EN 60068-2-27; DIN EN 60068-2-29; DIN EN 60068-2-64; DIN EN 60068-2-6; DIN EN 60068-2-52; DIN EN 60068-2-30	Referências listadas nos dados do fabricante; consultar a documentação para escopo e condições de conformidade.

Dados mecânicos
Dimensões	90 × 62 × 33,2 mm	Dimensões do corpo informadas.
Material do invólucro	Zinco moldado sob pressão niquelado	Material indicado na ficha.
Peso	451 g	Peso informado no dataset do produto.
Tampa de proteção	Incluída	Material incluído informado na ficha.

Displays e elementos de operação
LED de operação	1 LED verde	Indicação visual de operação informada.
LED do ponto de acionamento	1 LED amarelo	Indicação visual do ponto de acionamento informada.

Identificação comercial
Marca	IFM	Marca indicada no anúncio.
SKU e Part Number	JN2201	Identificação do produto.
GTIN	4021179293891	Código global informado no anúncio.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
NCM	9014.20.30	Código fiscal informado na ficha.
MTTF	176 anos	Valor declarado no dataset; não representa prazo de garantia.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, transferência COM2 a 38,4 kBaud; requer master port classe A e alimentação IO-Link de 18…30 V DC.

• Modo SIO disponível.

• Perfil IO-Link informado: Smart Sensor – SSP 0 Generic Profiled Sensor.

• Conforme SDCI IEC 61131-9 CDV.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Ligação digital: pino 1 L+ 24 V DC (+Ub-D), pino 2 saída de comutação OUT 2, pino 3 L−/GND e pino 4 saída de comutação OUT 1/IO-Link. Alimentação de operação indicada: 9,2…30 V DC; IO-Link: 18…30 V DC. A ficha também especifica conexão analógica M12 de 4 contatos: pino 1 L+ 24 V DC (+Ub-A), pino 2 saída analógica A2, pino 3 L−/GND e pino 4 saída analógica A1. Verificar o esquema oficial e a configuração de uso antes da ligação; não presumir que as conexões analógica e digital sejam simultâneas no mesmo cabeamento.

Processo Não há conexão de processo mecânica especificada na ficha. O dispositivo é um sensor de inclinação; sua montagem deve seguir a posição horizontal indicada e o desenho dimensional do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com master IO-Link classe A e alimentação de 18…30 V DC	✓	A ficha especifica IO-Link 1.1, COM2, master port classe A e alimentação IO-Link de 18…30 V DC.
Sistema de controle que utiliza o sensor em modo SIO	✓	O modo SIO está indicado como disponível; verificar configuração e pinagem no datasheet.
Aplicação de medição em dois eixos dentro de ±45°	✓	A ficha informa dois eixos de medição e faixa angular de ±45°.
Aplicação que requer ângulos superiores a ±45°	✗	A faixa de medição especificada é ±45°.
Instalação com temperatura ambiente fora de -40…85 °C	✗	A temperatura ambiente especificada é -40…85 °C.
Conector M12 com codificação ou pinagem diferente da informada	✗	A conexão especificada é M12, codificação A, com 4 contatos; a semelhança física do conector não comprova compatibilidade elétrica.

INSTALAÇÃO

Como instalar o Sensor de Inclinação IFM JN2201, 2 Eixos, IO-Link, ±45°, Conexão M12

Confirme que a faixa angular requerida está dentro de ±45° e que o sistema precisa de medição em dois eixos.
Verifique no desenho dimensional o espaço disponível e as dimensões de 90 × 62 × 33,2 mm.

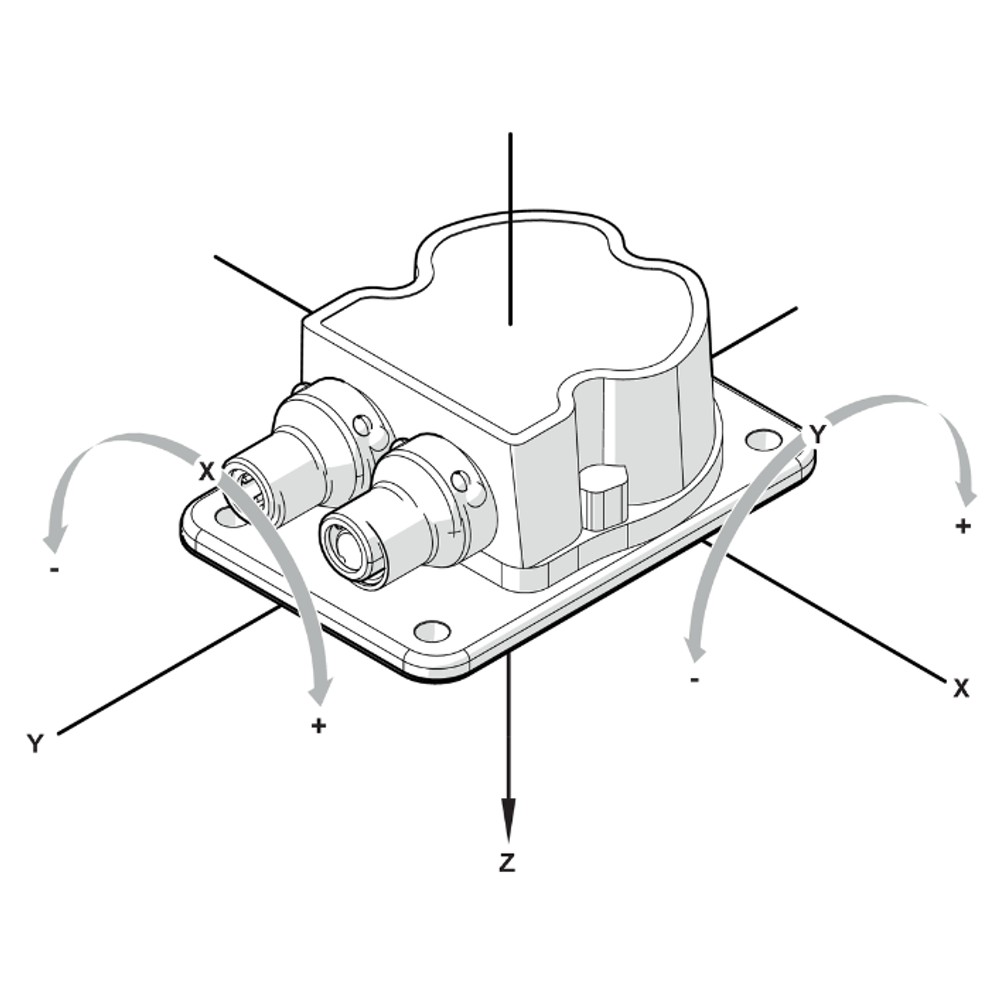

Instale o sensor na posição horizontal indicada pelo fabricante e confira a orientação necessária para os eixos X/Y no datasheet.
Defina a interface a utilizar: IO-Link, modo SIO ou saída analógica, confirmando os requisitos elétricos e a configuração correspondente.
Faça a ligação M12 conforme o esquema de pinagem oficial para a configuração selecionada; confira codificação, contatos e alimentação antes de energizar.
Após a energização, aguarde o tempo de aquecimento indicado e verifique os sinais, os parâmetros e os LEDs conforme o manual/datasheet.

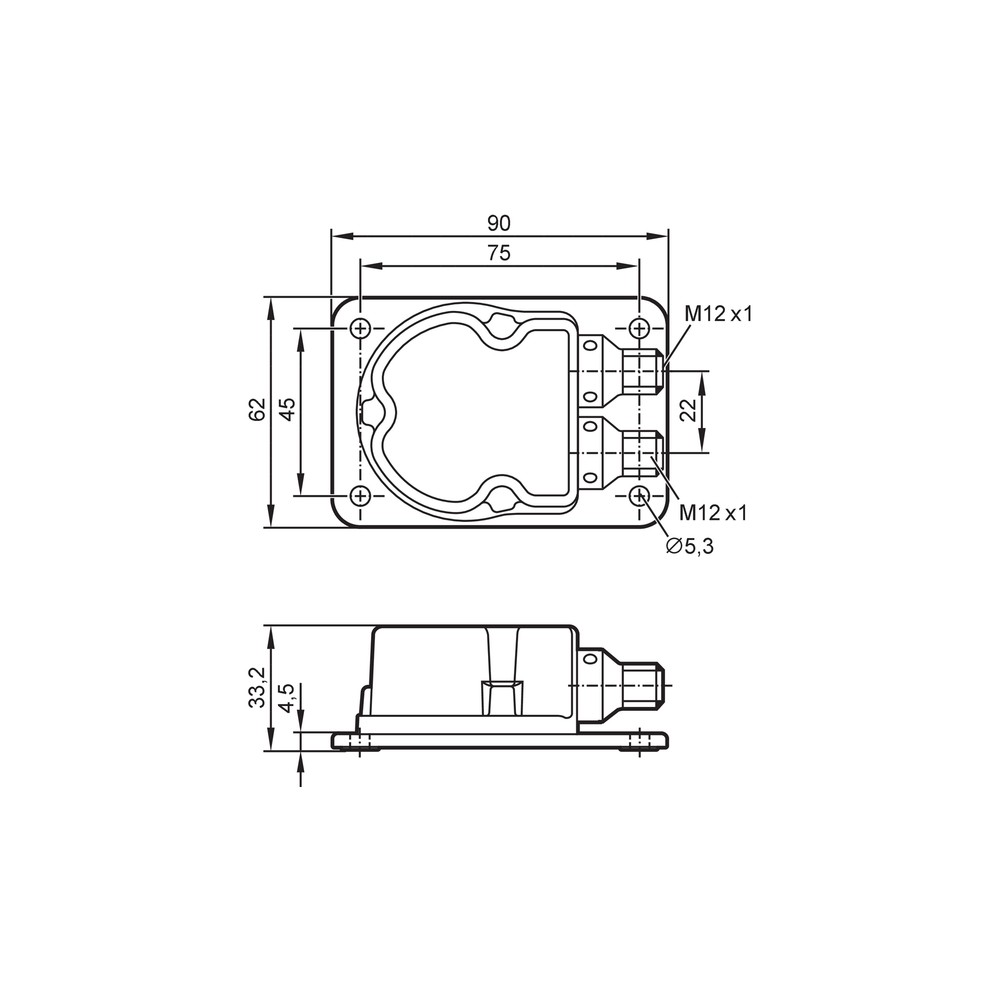

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Tampa de proteção

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O master não reconhece o dispositivo por IO-Link.	Alimentação, porta do master ou configuração de comunicação incompatível com os requisitos informados.	Verifique alimentação de 18…30 V DC para IO-Link, uso de master port classe A, cabeamento M12 e configuração de IO-Link 1.1/COM2.
Não há sinal de saída ou o controlador recebe um valor inesperado.	Pinagem incorreta ou configuração de saída analógica/digital incompatível com a ligação realizada.	Compare os contatos utilizados com o esquema do datasheet para a conexão selecionada e confirme o modo de operação e os parâmetros.
O ponto de comutação não corresponde ao esperado.	Ponto de comutação, histerese/janela ou lógica de comutação configurados de forma diferente da aplicação.	Leia e confira os parâmetros de ângulo X/Y, ponto de comutação, histerese/janela e lógica de comutação.
A medição não acompanha a orientação esperada do equipamento.	Montagem fora da posição horizontal indicada, orientação dos eixos interpretada incorretamente ou ângulo fora da faixa especificada.	Confira a posição e a orientação do sensor no desenho/datasheet e valide se a inclinação permanece dentro de ±45°.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM JN2201, português (Datasheet) Desenho em escala do JN2201 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM JN2201 e para quem ele serve?

É um sensor de inclinação estático de dois eixos, destinado a aplicações móveis e industriais que precisam medir ângulos dentro de ±45°. A integração pode ser feita por IO-Link, modo SIO ou pelas saídas especificadas, conforme a configuração elétrica.

O que acompanha o sensor?

A ficha informa uma tampa de proteção como material incluído e uma peça por embalagem. Outros acessórios não estão indicados nos dados fornecidos.

O JN2201 serve para medir inclinação acima de 45°?

Não para uma faixa que exceda ±45°, pois esse é o limite angular informado. Se a aplicação exige uma faixa maior, selecione um sensor cuja faixa especificada cubra o requisito.

Posso conectar o JN2201 a qualquer cabo ou porta M12?

Não se deve concluir compatibilidade apenas pelo formato M12. Confira a codificação A, os quatro contatos, a pinagem, a alimentação e o tipo de sinal exigido pelo dispositivo conectado.

O sensor não aparece no master IO-Link: o que verifico antes de trocar?

Confira se a porta do master é classe A, se a alimentação está entre 18 e 30 V DC e se a configuração usa IO-Link 1.1/COM2. Verifique também o cabeamento e a pinagem M12.

A leitura está errada ou o ponto de comutação não atua; o que devo verificar?

Antes de substituir o sensor, confirme a montagem horizontal, a orientação dos eixos e se o ângulo está dentro de ±45°. Confira também os parâmetros de ângulo, histerese/janela, ponto de comutação e lógica.

É melhor comprar o sensor em kit ou avulso?

Os dados fornecidos identificam uma unidade por embalagem e uma tampa de proteção incluída; não descrevem um kit com cabos ou outros componentes. Se precisar de itens adicionais, confirme separadamente a compatibilidade elétrica e mecânica.

Quando escolher o JN2201 em vez de outro tipo de sensor?

Escolha-o quando a aplicação exigir medição estática em dois eixos até ±45° e aceitar as interfaces e saídas especificadas. Para outra faixa angular ou requisitos elétricos diferentes, compare o datasheet com os requisitos do sistema antes de selecionar outro modelo.

Como faço a instalação elétrica do JN2201?

Use a pinagem do datasheet correspondente à configuração escolhida, pois a ficha apresenta ligações digital e analógica distintas. Confira alimentação, codificação do conector e contatos antes de energizar.

Preciso aguardar algum tempo após ligar o sensor?

Sim. A ficha informa tempo de aquecimento de 300 s e tempo máximo de inicialização de 1.000 ms; consulte o datasheet para interpretar as condições de cada parâmetro.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital especificada para parametrização e troca de dados entre sensor e master. (Ref.: revisão IO-Link 1.1; COM2, 38,4 kBaud.)

MEMS capacitivo

Princípio de medição indicado para o sensor, baseado em tecnologia MEMS capacitiva. (Ref.: princípio de medida.)

Histerese

Diferença angular associada ao comportamento do ponto de comutação, declarada como limite pelo fabricante. (Ref.: ≤ ±0,05°.)

Resolução

Incremento angular informado para a medição. (Ref.: 0,01°.)

Modo SIO

Modo de operação de entrada/saída indicado como disponível além da comunicação IO-Link. (Ref.: modo SIO: sim.)

Ligações relacionadas com "JN2201 IFM - Sensor de Inclinação IFM Medição de Precisão 2 Eixos IO-Link ±45° M12"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "JN2201 IFM - Sensor de Inclinação IFM Medição de Precisão 2 Eixos IO-Link ±45° M12"

Para avaliar, preencha:

Ligações relacionadas com
