Sensor de Inclinação IFM JN2201

Pré-visualizar: JN2201 IFM - Sensor de Inclinação IFM Medição de Alta Precisão 2 Eixos IO-Link ±45° M12

JN2201 IFM - Sensor de Inclinação IFM Medição de Alta Precisão 2 Eixos IO-Link ±45° M12

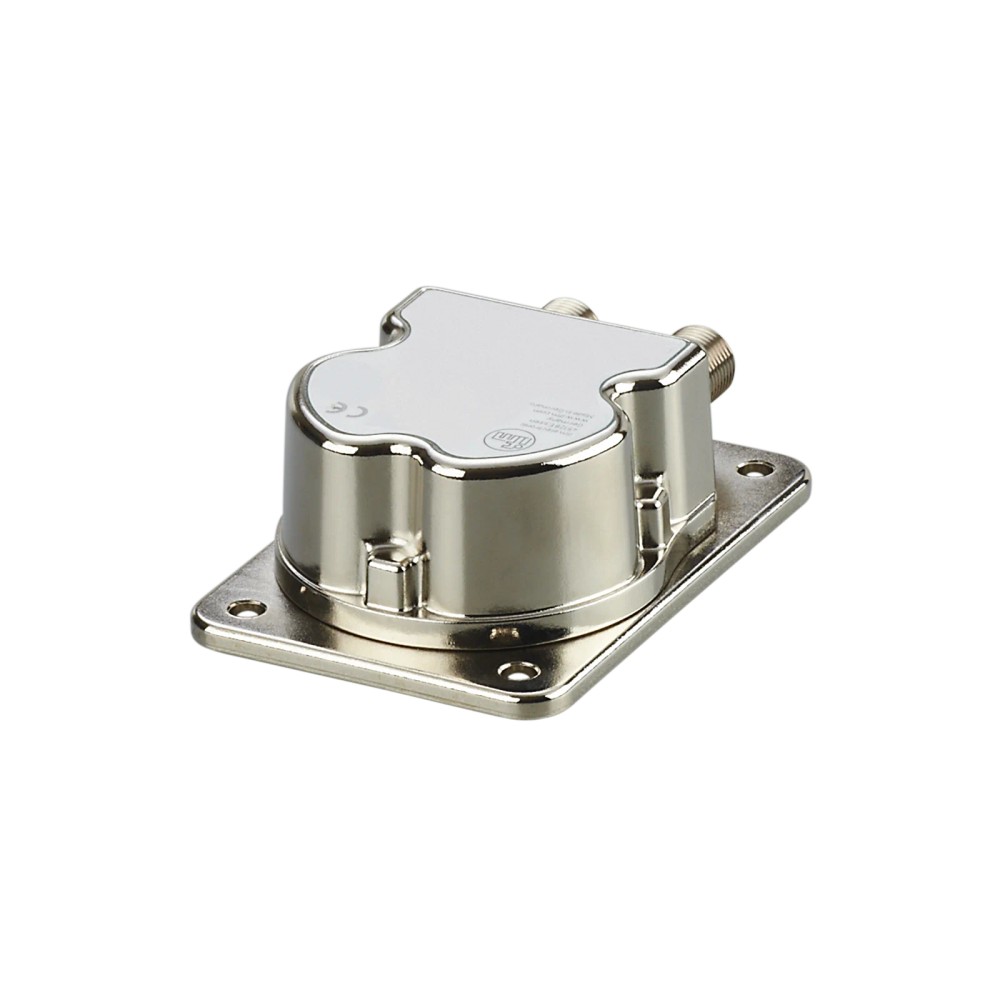

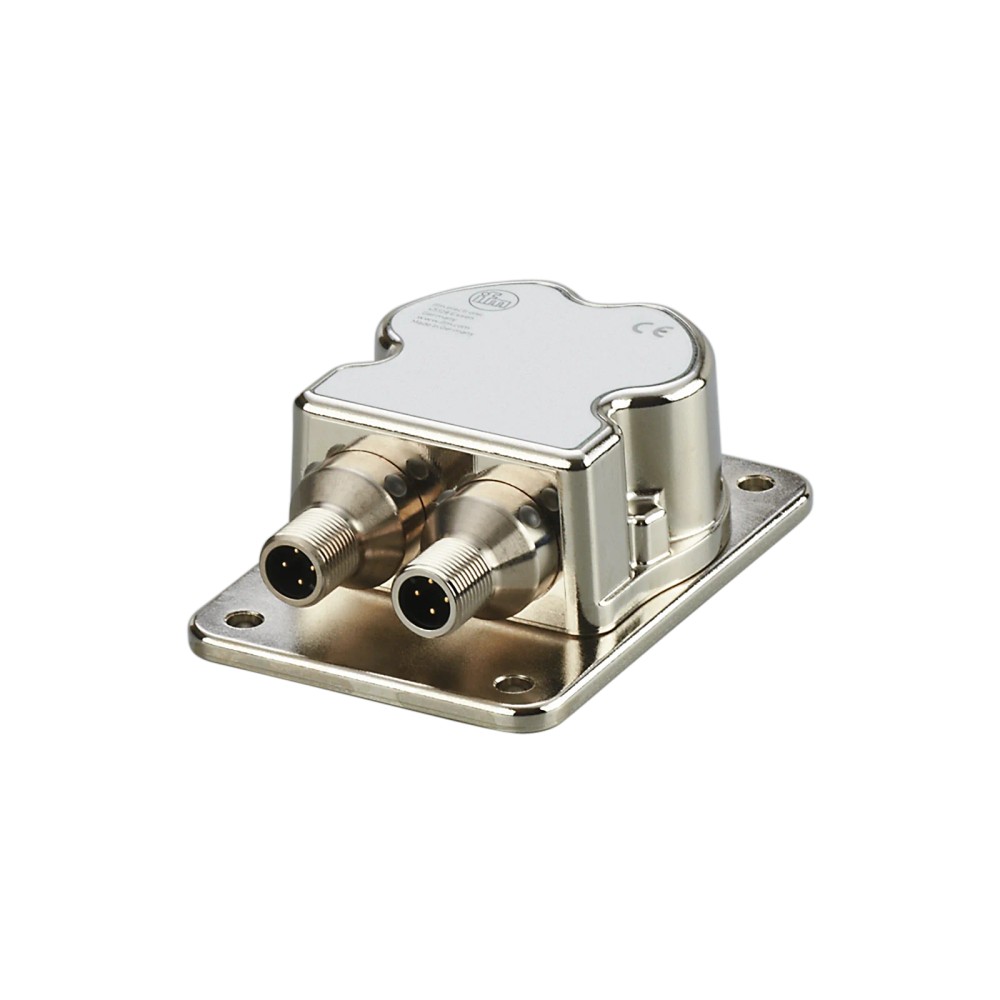

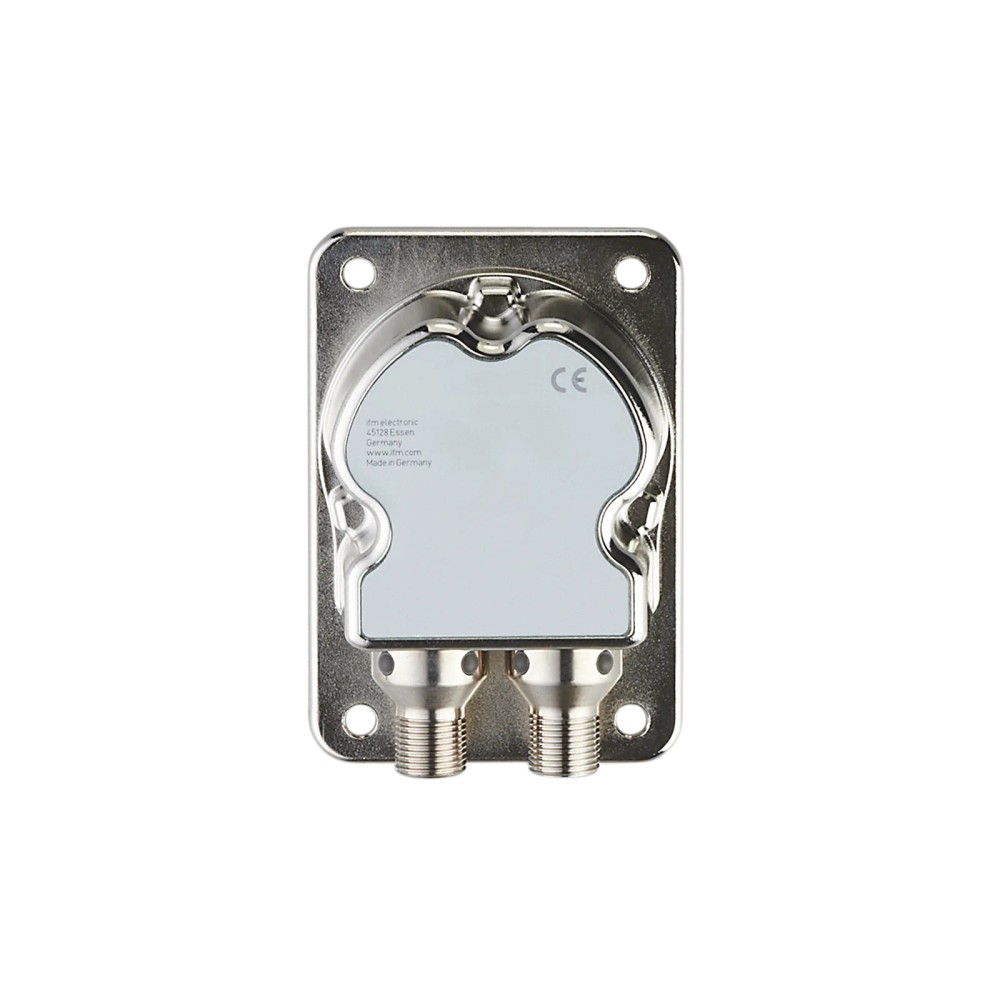

Imagem meramente ilustrativa

R$ 4.371,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: JN2201
EAN: 4021179293891
NCM do produto: 90142030

Destaques do Produto Eixos de medição 2...mais

Fechar menu

Saiba mais sobre: "JN2201 IFM - Sensor de Inclinação IFM Medição de Alta Precisão 2 Eixos IO-Link ±45° M12"

Destaques do Produto

Eixos de medição

Faixa angular

±45°

Comunicação

IO-Link 1.1, COM2, 38,4 kBaud; modo SIO disponível

Conexão elétrica

M12, codificação A, 4 contatos

Alimentação

9,2...30 V DC; IO-Link requer 18...30 V DC

Saídas

2 analógicas e 2 digitais; saída PNP/NPN

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Inclinação IFM JN2201, 2 eixos, ±45°, IO-Link, M12

O IFM JN2201 é um sensor de inclinação de dois eixos para medir ângulos em aplicações móveis e industriais. Mede em uma faixa de ±45° e utiliza princípio MEMS capacitivo. Oferece comunicação IO-Link 1.1, sinais analógicos e saídas de comutação PNP/NPN programáveis. A conexão elétrica é feita por M12 de 4 contatos; confirme a configuração necessária para a aplicação antes da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor de inclinação
Número de eixos	2
Faixa de medição	±45°
Precisão	≤ ±0,01° (absoluto)
Resolução	0,01°
Interface	IO-Link 1.1; modo SIO disponível
Sinais	2 saídas analógicas e 2 saídas digitais
Conexão elétrica	M12, codificação A, 4 contatos; conexão analógica ou digital conforme a função
Tensão de operação	9,2...30 V DC; IO-Link: 18...30 V DC
Proteção e temperatura ambiente	IP65, IP67, IP68, IP69K; -40...85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis ou industriais que precisam medir inclinação em dois eixos, dentro da faixa de ±45° e das condições ambientais especificadas.
Sistemas com IO-Link 1.1, alimentação de 18...30 V DC para comunicação IO-Link e porta de master classe A.
Aplicações que utilizem os sinais analógicos ou as saídas de comutação do sensor, respeitando as características elétricas e a configuração selecionada.

⚠ Considere outro se precisa de:

Aplicações que exijam medição além de ±45°; essa faixa excede o limite angular especificado.
Instalações que exijam comunicação IO-Link com alimentação fora de 18...30 V DC ou tensão de operação fora de 9,2...30 V DC.
Montagem em orientação diferente da posição horizontal indicada sem validação das instruções do fabricante.

APLICAÇÕES E USO

Aplicação informada pelo catálogo: medição de inclinação de alta precisão em dois eixos para sistemas móveis e industriais. Respeite a faixa de ±45°, a posição de montagem horizontal indicada e a temperatura ambiente de -40...85 °C.
Possibilidade de aplicação inferida: monitoramento de ângulo de estruturas ou componentes móveis quando a faixa, a alimentação, os sinais de saída e a integração IO-Link forem compatíveis. Validar montagem, parametrização e requisitos do sistema com a ficha técnica do fabricante.
O contexto não especifica modelos de máquinas ou equipamentos compatíveis; valide a integração elétrica e mecânica para cada instalação.

COMO ESCOLHER

Antes de comprar o Sensor de Inclinação IFM JN2201, 2 eixos, ±45°, IO-Link, M12, verifique estes pontos:

Escolha o JN2201

Quando a aplicação requer medição estática de inclinação em dois eixos até ±45°, precisão absoluta de ≤ ±0,01° e conexão IO-Link ou sinais analógicos/de comutação compatíveis com o sistema.

Verifique a interface e a alimentação

Para IO-Link, confirme master classe A e alimentação de 18...30 V DC. Para uso analógico ou digital, confira o esquema de ligação correspondente: o anúncio descreve conexões M12 de 4 contatos distintas para funções analógicas e digitais.

Busque outra faixa de medição se necessário

Se a aplicação exigir ângulos fora de ±45°, selecione um sensor cuja faixa declarada cubra essa exigência. Não há, neste contexto, dados suficientes para indicar um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de inclinação	Classificação do produto.
Marca	IFM / ifm electronic	Fabricante indicado no anúncio e no catálogo.
Modelo	JN2201	Referência do produto.
SKU / Part Number	JN2201	Identificação comercial.
GTIN	4021179293891	Identificador comercial do produto.
NCM	9014.20.30	Classificação fiscal informada.
Princípio de funcionamento	Estático	Princípio de funcionamento declarado.
Princípio de medida	MEMS capacitivo	Tecnologia de medição informada.

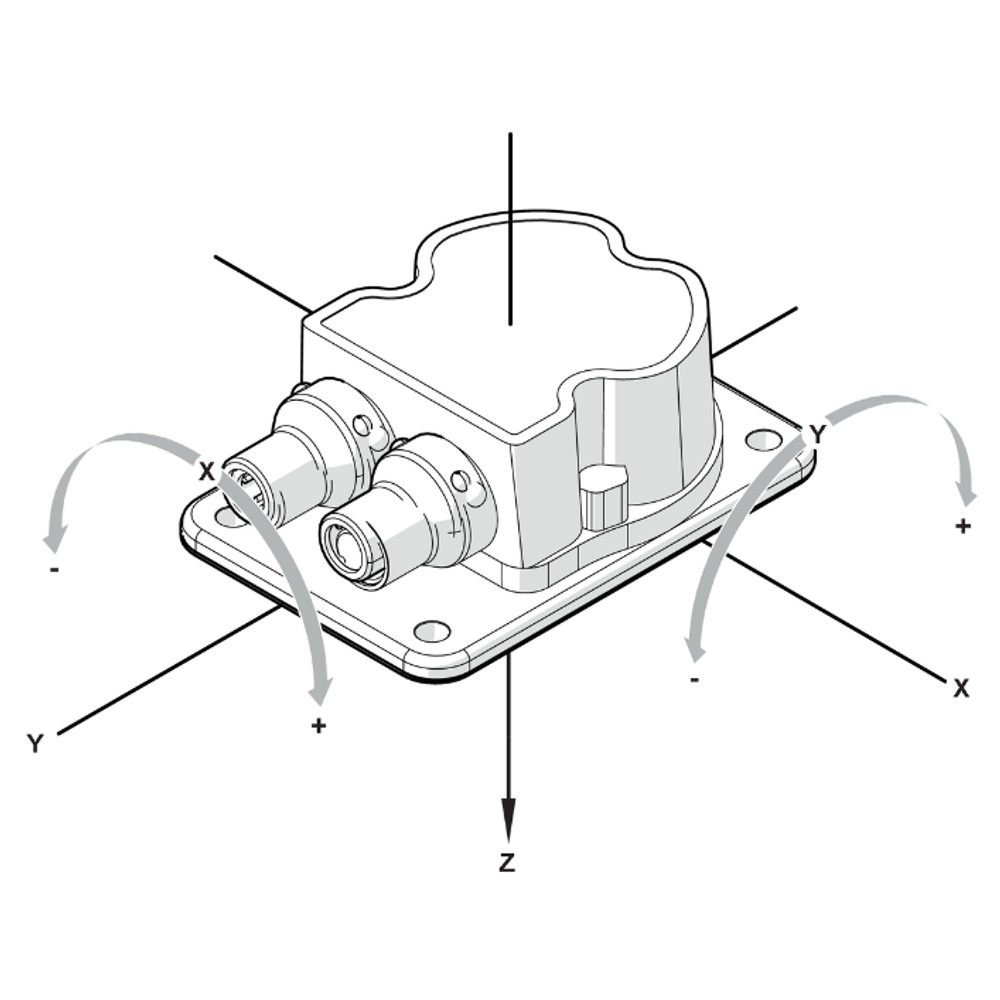

Número de eixos de medição	2	Quantidade de eixos de inclinação medidos.

Faixa de medição
Faixa angular	±45°	Limite da faixa de medição declarada.
Posição de montagem	Horizontal	Orientação de montagem indicada na ficha.

Precisão e desvios
Precisão	≤ ±0,01° (absoluto)	Limite de precisão declarado.
Resolução	0,01°	Incremento de resolução informado.
Repetibilidade	≤ ±0,01°	Limite de repetibilidade declarado.
Histerese	≤ ±0,05°	Limite de histerese declarado.
Coeficiente de temperatura	≤ ±0,0008 1/K	Coeficiente informado pelo fabricante.

Dados elétricos
Tensão de operação	9,2...30 V DC	Faixa geral declarada; requisitos específicos variam conforme a função de saída.
Tensão para IO-Link	18...30 V DC	Faixa de alimentação declarada para comunicação IO-Link.
Tensão da saída analógica	2...10 V; em caso de erro: 1 V	Sinal de tensão analógico e valor indicado para erro.
Corrente da saída analógica	4...20 mA; em caso de erro: 2 mA	Sinal de corrente analógico e valor indicado para erro.
Consumo de corrente	100 mA a 24 V DC e 25 °C	Condição de medição informada.
Consumo de corrente máximo	380 mA a 9,2 V DC e -40 °C	Condição extrema indicada na ficha.
Classe de proteção elétrica	III	Classe de proteção declarada.
Categoria de sobretensão	II	Observação de categoria indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção elétrica declarado.
Proteção contra curto-circuitos	Sim	Recurso de proteção elétrica declarado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica declarado.

Entradas e saídas
Sinal de saída	Sinal analógico e sinal de comutação	Tipos de sinal informados.
Saídas analógicas	2	Quantidade declarada.
Dados do processo analógicos	2	Quantidade declarada para dados analógicos.
Saídas digitais	2	Quantidade declarada.
Dados do processo binários	2	Quantidade declarada para dados binários.
Função elétrica	PNP/NPN	Tipo de saída de comutação informado.
Saída de comutação	Abertura/fechamento, programável	Lógica de comutação configurável.
Corrente constante máxima da saída de comutação DC	125 mA a 85 °C; 200 mA a 60 °C; 250 mA a 40 °C	Limites de corrente dependentes da temperatura declarados.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite informado para a saída DC.
Carga máxima	220 Ω (220 Ω a 9,2...15 V; 500 Ω a 15...30 V)	Valores de carga informados para a saída.
Resistência de carga mínima	1.000 Ω (10.000 Ω a 12...13,5 V; 1.000 Ω a 13,5...30 V)	Condição de carga mínima da saída declarada.
Precisão da saída analógica	≤ 1%	Limite de precisão especificado para a saída analógica.
Frequência limite	0,5...10 Hz, parametrizável	Faixa de frequência ajustável informada.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface declarada.
Revisão IO-Link	1.1	Revisão da interface.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Taxa e modo de transferência declarados.
Tempo mínimo do ciclo do processo	5 ms	Tempo mínimo informado para ciclo de processo.
Classe de master port exigida	A	Classe de porta requerida para o master IO-Link.
Perfil IO-Link	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado; inclui identificação do dispositivo, variável de dados de processo e diagnóstico.
DeviceID	417	Identificador no modo de operação default.
Modo SIO	Sim	Operação SIO declarada como disponível.

Conexões elétricas
Conexão elétrica digital	1 × M12, codificação A, 4 contatos: 1 L+ 24 V DC (+Ub-D), 2 OUT 2, 3 L−/GND, 4 OUT 1/IO-Link	Atribuição dos contatos para a configuração digital indicada.
Conexão elétrica analógica	1 × M12, codificação A, 4 contatos: 1 L+ 24 V DC (+Ub-A), 2 A2, 3 L−/GND, 4 A1	Atribuição dos contatos para a configuração analógica indicada.

Condições ambientais e proteção
Temperatura ambiente	-40...85 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de armazenamento	-40...85 °C	Faixa de armazenamento declarada.
Grau de proteção	IP65, IP67, IP68, IP69K	Graus de proteção informados pelo fabricante; a condição de instalação deve ser verificada na documentação.
Normas e certificações	ECE R 10, rev. 5; ISO 7637-3: 2007-07; DIN EN 61000-4-2; DIN EN 61000-4-3; DIN EN 61000-4-4; DIN EN 61000-4-6; DIN EN 55022 classe B / CISPR 16-2-3; CISPR 25; ISO 11452-2; ISO 7637-2; DIN EN 60068-2-27; DIN EN 60068-2-29; DIN EN 60068-2-64; DIN EN 60068-2-6; DIN EN 60068-2-52; DIN EN 60068-2-30	Relação de normas e referências de ensaio apresentada na ficha.

Tempos e parametrização
Retardo de prontidão	300 s de aquecimento; tempo máximo de inicialização: 1.000 ms	Valores informados na ficha para aquecimento e inicialização.
Possibilidades de ajuste	Ângulo X/Y; histerese/janela; pontos de comutação; lógica de comutação; sinalização de falha; autoteste; saída de corrente/tensão	Parâmetros ajustáveis declarados.

Dados mecânicos

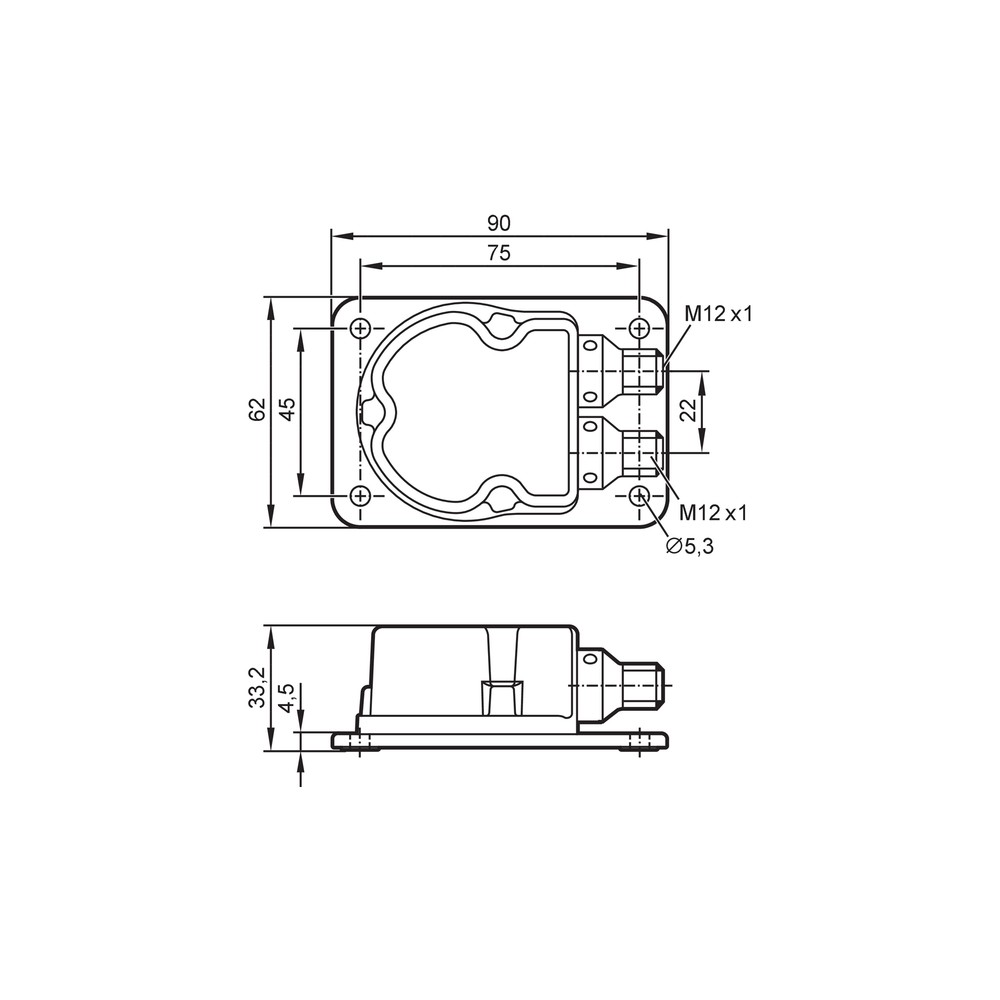

Dimensões	90 × 62 × 33,2 mm	Dimensões externas declaradas.
Peso	451 g	Peso informado.
Material do invólucro	Zinco moldado sob pressão niquelado	Material declarado para o invólucro.
Conexão	M12, codificação A	Conexão elétrica; não especifica conexão mecânica ao processo.

Display e elementos de operação
LED de operação	1 LED verde	Indicação de operação declarada.
LED do ponto de acionamento	1 LED amarelo	Indicação do ponto de acionamento declarada.

Confiabilidade e fornecimento
MTTF	176 anos	Valor MTTF informado na ficha; não representa garantia de vida útil.
Material incluído	Tampa de proteção	Acessório indicado como incluído.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, transferência COM2 a 38,4 kBaud; tempo mínimo de ciclo do processo de 5 ms.

• Modo SIO disponível.

• Perfil IO-Link informado: Smart Sensor - SSP 0 Generic Profiled Sensor; DeviceID 417 no modo de operação default.

• Compatível com master IO-Link com classe de porta A, conforme especificação do produto.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 contatos. Para conexão digital: contato 1 L+ 24 V DC (+Ub-D), contato 2 saída de comutação OUT 2, contato 3 L−/GND e contato 4 saída de comutação OUT 1/IO-Link. Para conexão analógica: contato 1 L+ 24 V DC (+Ub-A), contato 2 saída analógica A2, contato 3 L−/GND e contato 4 saída analógica A1. As ligações são apresentadas como configurações distintas; conferir o diagrama do fabricante e a variante de uso antes de conectar. Tensão de operação: 9,2...30 V DC; IO-Link: 18...30 V DC; saída de tensão: 12...30 V DC.

Processo Conexão ao processo não especificada no contexto. A montagem indicada é horizontal; dimensões externas de 90 × 62 × 33,2 mm. A conexão M12 é elétrica, não uma conexão mecânica ao processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico

INSTALAÇÃO

Como instalar o Sensor de Inclinação IFM JN2201, 2 eixos, ±45°, IO-Link, M12

Confirme que a aplicação requer dois eixos e que os ângulos permanecem dentro de ±45°.
Verifique a posição de montagem horizontal indicada e consulte o desenho dimensional para planejar a fixação; o método de fixação não está detalhado no contexto.
Defina se a integração será analógica, digital em modo SIO ou IO-Link; confira a configuração de conexão correspondente no datasheet.
Para IO-Link, confirme master de porta classe A, revisão 1.1 e alimentação de 18...30 V DC.
Faça a ligação M12 de acordo com a atribuição de contatos da configuração escolhida; não conecte com base apenas na aparência do conector.
Após a instalação, confira alimentação, comunicação ou sinais de saída e parametrizações de ângulo, histerese e pontos de comutação conforme a necessidade do sistema.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Tampa de proteção

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação IO-Link com o controlador.	Alimentação abaixo da faixa declarada para IO-Link, master incompatível com classe de porta exigida ou ligação incorreta dos contatos.	Meça a alimentação e confirme 18...30 V DC, porta de master classe A e pinagem digital no datasheet.
O sinal analógico não corresponde ao esperado ou indica condição de erro.	Conexão analógica incorreta, parametrização de saída incompatível ou interpretação incorreta do sinal de falha.	Confira a pinagem analógica e o modo de saída selecionado; compare o sinal observado com os valores de saída e indicação de erro declarados.
A saída de comutação não muda no ponto esperado.	Ponto de comutação, histerese, janela ou lógica de comutação configurados de forma diferente da aplicação.	Leia os parâmetros de ângulo, histerese/janela, ponto e lógica de comutação; verifique também a ligação OUT 1/OUT 2.
A leitura de inclinação é instável ou difere da orientação esperada.	Montagem fora da posição horizontal indicada, ângulo fora da faixa ou configuração/alinhamento inadequados à aplicação.	Confirme a posição de montagem, a faixa de ±45° e os parâmetros do sensor; compare a instalação com as instruções do fabricante antes de substituir o dispositivo.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM JN2201 (PT-BR) (Datasheet) Desenho em escala do JN2201 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM JN2201 e para que serve?

É um sensor estático de inclinação com medição em dois eixos. O catálogo o indica para aplicações móveis e industriais que precisam monitorar ângulos dentro da faixa especificada.

O JN2201 funciona com qualquer master IO-Link?

Não é possível afirmar compatibilidade com qualquer master. A ficha requer uma porta classe A e informa IO-Link 1.1, COM2 a 38,4 kBaud e alimentação de 18...30 V DC.

O que acompanha o sensor?

A ficha lista uma tampa de proteção como material incluído e uma peça por embalagem. Outros acessórios não estão especificados no contexto.

Ele serve para medir ângulos maiores que ±45°?

Não: a faixa declarada é de ±45°. Para ângulos fora desse intervalo, selecione um sensor com faixa que cubra a exigência; o contexto não identifica um modelo alternativo.

Posso usar o JN2201 com alimentação de 12 V DC em IO-Link?

Não para a comunicação IO-Link, cuja faixa indicada é 18...30 V DC. A faixa geral de operação começa em 9,2 V DC, mas isso não substitui o requisito específico de alimentação IO-Link.

O sensor não comunica com o master; o que verifico antes de trocar?

Confirme primeiro a tensão de alimentação para IO-Link, o uso de uma porta classe A e a ligação dos contatos da conexão digital. Verifique também se o sistema está configurado para IO-Link ou para modo SIO.

A saída de comutação não aciona no ângulo esperado; o que pode ser?

A parametrização do ponto de comutação, da histerese/janela ou da lógica pode não corresponder ao processo. Confira esses parâmetros e a ligação da saída antes de substituir o sensor.

Devo comprar o sensor avulso ou preciso de um kit de instalação?

O contexto informa uma peça por embalagem e uma tampa de proteção incluída, mas não especifica um kit de instalação. Confirme os componentes de fixação e a cablagem necessários para o seu sistema separadamente.

Como escolher entre IO-Link e saída analógica?

Escolha IO-Link quando o sistema usar master classe A e alimentação de 18...30 V DC; escolha a saída analógica se o controlador aceitar o sinal configurado de tensão ou corrente. Use o esquema de ligação específico da função escolhida.

Qual cuidado é essencial durante a instalação?

Observe a posição horizontal indicada e use a pinagem correspondente à configuração analógica ou digital. Consulte a ficha técnica antes de energizar, pois as atribuições dos contatos variam entre essas configurações.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto a ponto para troca de dados de processo, identificação e diagnóstico entre o sensor e um master.

MEMS capacitivo

Princípio de medição baseado em estruturas micromecânicas capacitivas; é o princípio declarado para o sensor.

Histerese

Diferença angular associada ao comportamento de comutação entre acionamento e retorno, conforme configuração do dispositivo.

Resolução

Menor incremento angular indicado para a leitura da medição.

Modo SIO

Modo de operação de entrada/saída padrão, distinto da comunicação IO-Link; a disponibilidade é declarada para este sensor.
