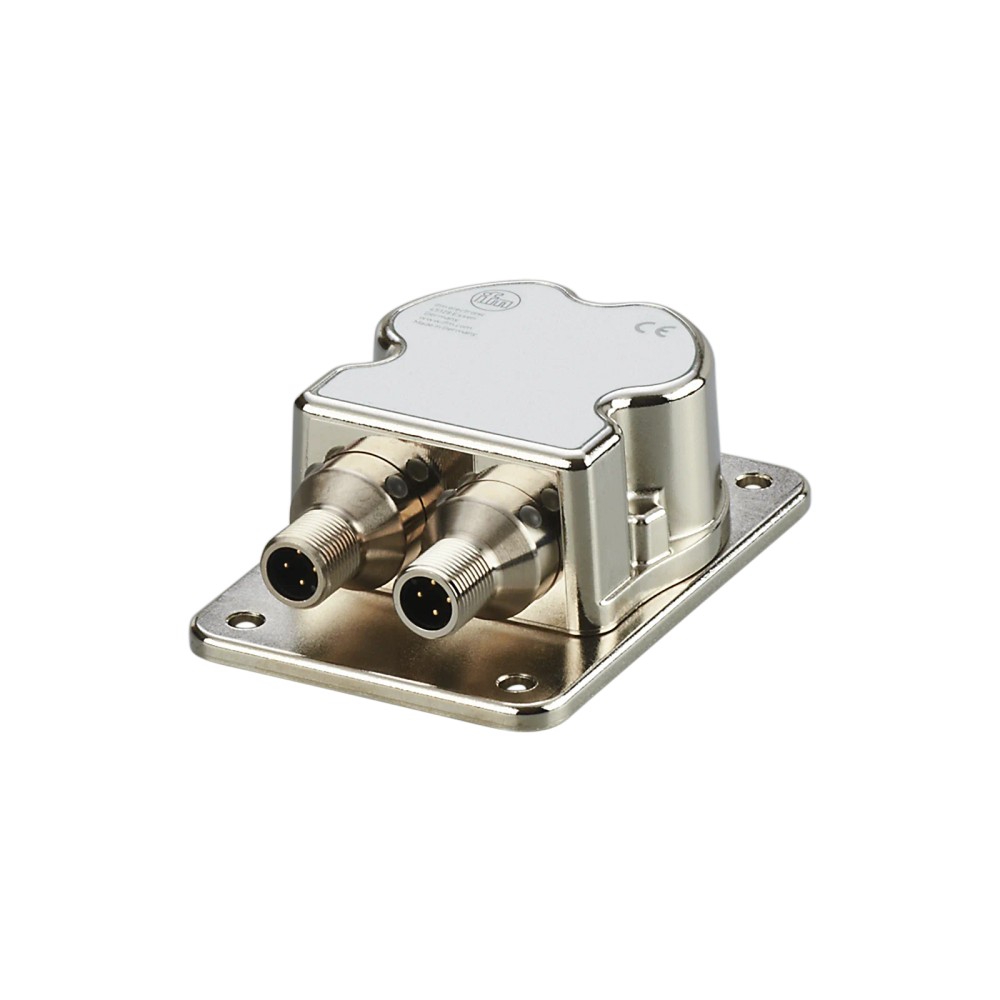

Imagem meramente ilustrativa

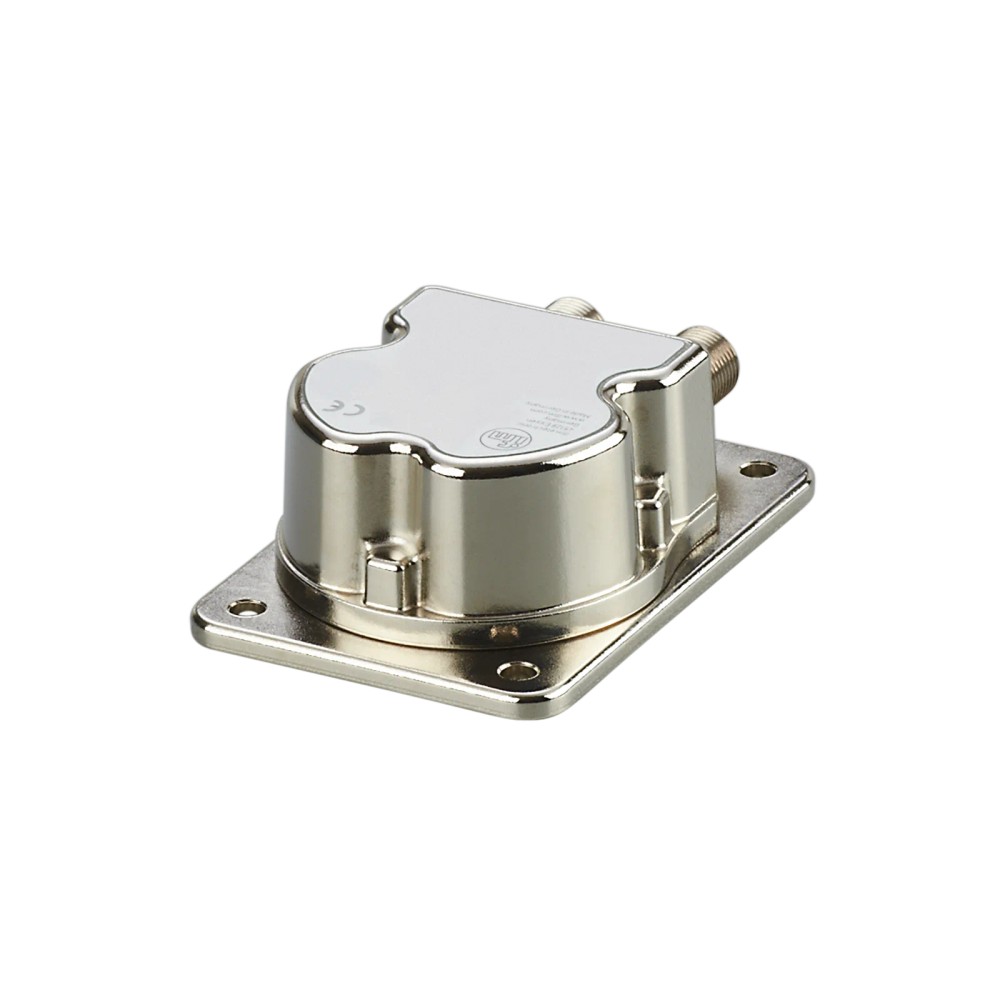

Imagem meramente ilustrativa

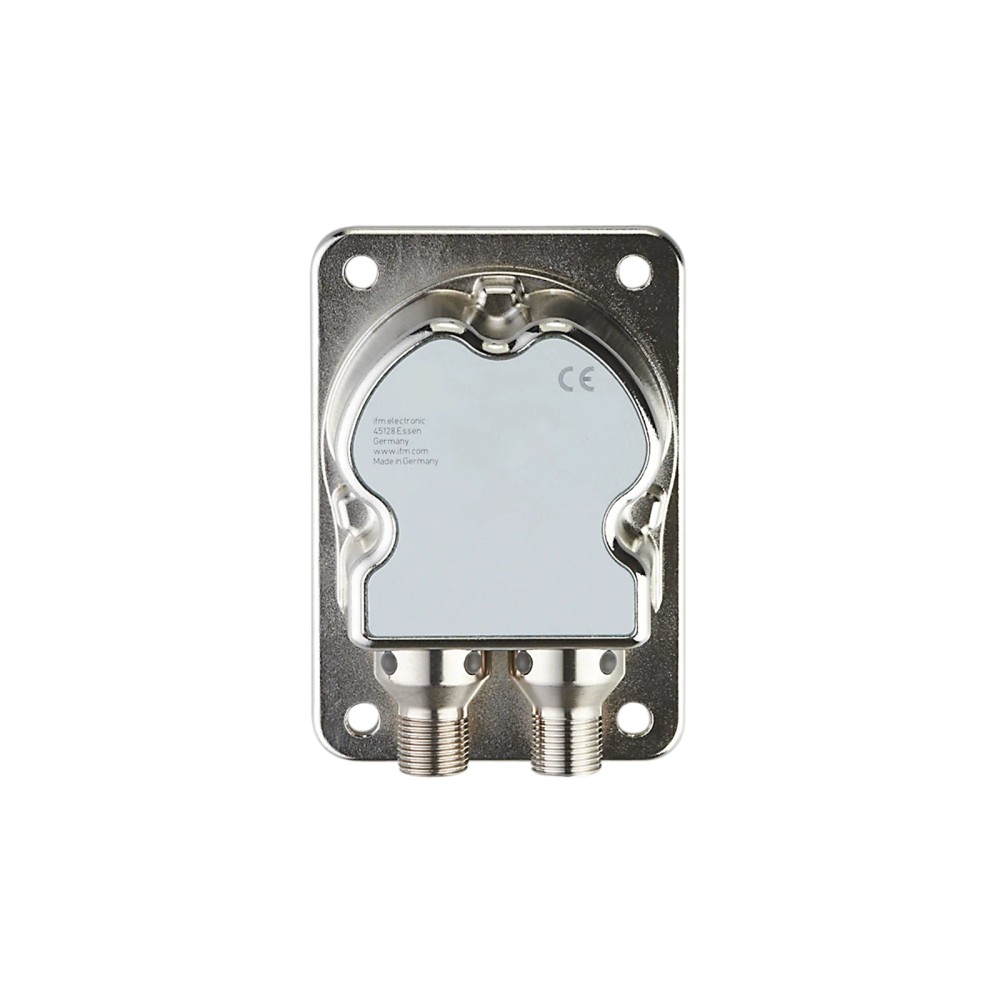

Imagem meramente ilustrativa
Imagem meramente ilustrativa
R$ 3.934,92
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: JN2200
- EAN: 4021179293884
- NCM do produto: 90142030
Destaques do Produto
Eixos
2 eixos...mais
Saiba mais sobre: "JN2200 IFM - Sensor de Inclinação ifm Medição de alta precisão 2 Eixos IO-Link"
Destaques do Produto
Eixos
2 eixos
Faixa angular
±180°
Interface
IO-Link 1.1
Sinal analógico
4...20 mA ou 2...10 V
Saídas de comutação
PNP/NPN; abertura/fechamento programável
Conexão
M12, codificação A
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Sensor de inclinação ifm JN2200, 2 eixos, IO-Link
O ifm JN2200 é um sensor de inclinação de dois eixos para medir ângulos em aplicações móveis e industriais. Mede de −180° a +180° e utiliza princípio MEMS capacitivo. Oferece comunicação IO-Link, saídas analógicas e saídas de comutação PNP/NPN programáveis. A exatidão absoluta informada é ≤ ±0,5°.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo | Sensor de inclinação |
| Eixos de medição | 2 |
| Faixa angular | ±180° |
| Princípio de medição | MEMS capacitivo |
| Exatidão absoluta | ≤ ±0,5° |
| Resolução | 0,05° |
| Comunicação | IO-Link 1.1 |
| Saída analógica | 4...20 mA ou 2...10 V |
| Conexão elétrica | 1 x M12, codificação A |
| Temperatura de operação | −40...85 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Aplicações móveis e industriais que precisam medir inclinação em dois eixos, dentro da faixa de ±180° e da temperatura de operação especificada.
- Sistemas de automação que aceitam comunicação IO-Link 1.1 ou utilizam as saídas analógicas e de comutação do sensor.
- Instalações compatíveis com conexão elétrica M12 codificada A e montagem horizontal.
⚠ Considere outro se precisa de:
- Não selecione se a medição necessária exceder ±180° ou exigir mais de dois eixos de inclinação; esses requisitos estão fora das especificações informadas.
- Não conecte a uma interface ou entrada sem compatibilidade elétrica com IO-Link, sinais de 4...20 mA/2...10 V ou saídas PNP/NPN; confirme os requisitos do controlador e a configuração escolhida.
- Não aplique tensão fora das condições especificadas para a função utilizada: alimentação de 9,2...30 V DC, saída de tensão de 12...30 V DC e IO-Link de 18...30 V DC.
APLICAÇÕES E USO
- Aplicação declarada: medição de inclinação de dois eixos em aplicações móveis e industriais; respeitar montagem horizontal, faixa angular de ±180° e temperatura de operação de −40...85 °C.
- Possibilidade de integração: monitoramento de posição angular em máquina ou equipamento que aceite IO-Link 1.1, sinais analógicos especificados ou saídas PNP/NPN. Validar o controlador, a alimentação e os parâmetros antes da instalação; a ficha não identifica máquinas ou setores específicos.
COMO ESCOLHER
Antes de comprar o Sensor de inclinação ifm JN2200, 2 eixos, IO-Link, verifique estes pontos:
Escolha o JN2200 quando
A aplicação exigir medição de inclinação em dois eixos, faixa de ±180°, montagem horizontal e integração por IO-Link 1.1 ou pelos sinais de saída disponíveis.
Verifique a interface antes de especificar
Confirme a tensão de alimentação aplicável à função utilizada e se a entrada do controlador aceita o sinal analógico escolhido ou a saída PNP/NPN. O produto não deve ser selecionado sem validar esses requisitos elétricos.
Considere outro modelo quando
A aplicação exigir uma faixa angular diferente, outro número de eixos ou uma conexão/protocolo não listado nesta ficha. Compare os requisitos com a documentação oficial antes de definir outro modelo.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Produto | Sensor de inclinação ifm JN2200 | Identificação do modelo no anúncio. |
| Marca | ifm | Fabricante indicado no anúncio. |
| SKU / Part number | JN2200 | Código do produto. |
| GTIN | 4021179293884 | Identificador comercial informado. |
| Aplicação declarada | Medição de inclinação de alta precisão em 2 eixos para aplicações móveis e industriais | Descrição do produto no catálogo. |
| Princípio de funcionamento | Estático | Princípio de operação informado na ficha. |
| Método de medição | MEMS capacitivo | Princípio de medição informado. |
| Eixos de medição de inclinação | 2 | Quantidade de eixos angulares medidos. |
| Montagem | Horizontal | Método de montagem indicado. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 9,2...30 V DC | Faixa geral informada; observar requisitos específicos das funções abaixo. |
| Tensão para saída de tensão | 12...30 V DC | Faixa indicada quando utilizada a saída analógica de tensão. |
| Tensão para IO-Link | 18...30 V DC | Faixa indicada para operação com IO-Link. |
| Consumo de corrente | 90 mA (24 V DC, 25 °C) | Condição de referência indicada. |
| Consumo máximo de corrente | 330 mA (9,2 V DC; −40 °C) | Condição especificada para o valor máximo. |
| Proteção contra inversão de polaridade | Sim | Recurso indicado na ficha. |
| Proteção contra curto-circuito | Sim | Recurso indicado na ficha. |
| Proteção contra sobrecarga | Sim | Recurso indicado na ficha. |
| Categoria de isolação | III | Classificação informada. |
| Queda de tensão máxima na saída de comutação DC | 2,5 V | Valor máximo especificado. |
| Entradas e saídas | ||
|---|---|---|
| Quantidade total de saídas | 4 | Total informado na ficha. |
| Saídas digitais | 2 | Quantidade de saídas digitais informada. |
| Saídas analógicas | 2 | Quantidade de saídas analógicas informada. |
| Função elétrica das saídas de comutação | PNP/NPN | Tipo de saída informado. |
| Função de saída | Abertura/fechamento, programável | Lógica configurável informada. |
| Corrente contínua máxima por saída de comutação DC | 125 mA a 85 °C; 200 mA a 60 °C; 250 mA a 40 °C | Limites conforme temperatura indicada. |
| Sinal de saída de corrente | 4...20 mA; em caso de erro: 2 mA | Saída analógica de corrente e sinal indicado em condição de erro. |
| Sinal de saída de tensão | 2...10 V; em caso de erro: 1 V | Saída analógica de tensão e sinal indicado em condição de erro. |
| Carga máxima indicada | 220 Ω (9,2...15 V) / 500 Ω (15...30 V) | Valores de carga associados às faixas de tensão indicadas na ficha. |
| Resistência mínima de carga indicada | 1000 Ω (10000 Ω a 12...13,5 V / 1000 Ω a 13,5...30 V) | Valores informados para a condição indicada; conferir a ligação e a função no datasheet. |
| Faixa e desempenho de medição | ||
|---|---|---|
| Faixa angular | ±180° | Faixa de medição especificada. |
| Resolução angular | 0,05° | Incremento de medição indicado. |
| Exatidão absoluta | ≤ ±0,5° | Valor absoluto informado. |
| Repetibilidade | ≤ ±0,1° | Valor de repetibilidade especificado. |
| Histerese | ≤ ±0,05° | Valor especificado. |
| Coeficiente de temperatura | ≤ ±0,02° 1/K | Variação indicada por kelvin. |
| Faixa de frequência | 0,1...400 Hz | Faixa informada na ficha. |
| Frequência limite | 0,5...10 Hz, parametrizável | Faixa de frequência limite configurável. |
| Medição de vibração: eixos | X/Y/Z, parametrizável | Eixos de vibração configuráveis; distintos dos dois eixos de medição de inclinação. |
| Medição de vibração: faixa de aceleração | 16 g (±2; ±4; ±8 g parametrizável) | Faixa e opções de parametrização informadas. |
| Medição de vibração: velocidade | 3200 mm/s | Valor informado na ficha. |
| Interfaces e parametrização | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface de comunicação especificada. |
| Revisão IO-Link | 1.1 | Revisão informada. |
| Tipo de transmissão IO-Link | COM2, 38,4 kBaud | Modo e taxa de transmissão informados. |
| Modo SIO | Sim | Operação em modo SIO indicada na ficha. |
| Padrão SDCI | IEC 61131-9 CDV | Referência informada para a interface. |
| Parâmetros configuráveis | Ângulo (X/Y), vibração (Veff/aPeak), histerese/janela, pontos de comutação, lógica de comutação, sinalização de falha, autoteste e saída de corrente/tensão | Opções de parametrização listadas na ficha. |
| Tempos de reação e inicialização | ||
|---|---|---|
| Atraso de prontidão | 300 s | Tempo de aquecimento informado. |
| Tempo máximo de inicialização | 1000 ms | Valor máximo de inicialização informado. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura de operação | −40...85 °C | Faixa de temperatura ambiente e de operação indicada. |
| Temperatura de armazenamento | −40...85 °C | Faixa informada para armazenamento. |
| Grau de proteção | IP65, IP67, IP68, IP69K | Graus listados na ficha; observar as condições de montagem e ensaio do fabricante. |
| Resistência à vibração | DIN EN 60068-2-64 (10...2000 Hz, Test VII); DIN EN 60068-2-6 (10...500 Hz / 10 g) | Referências e condições de ensaio informadas. |
| Resistência a choque | DIN EN 60068-2-27 (100 g, 1 ms / 10000 choques por eixo X/Y); DIN EN 60068-2-29 (30 g, 6 ms / 24000 impactos) | Referências e condições de ensaio informadas. |
| Certificações | ECE R 10, rev. 5; ISO 7637-3: 2007-07; cULus; CE; UKCA | Certificações e referências declaradas na ficha. |
| Conexões e dados mecânicos | ||
|---|---|---|
| Conexão elétrica | 1 x M12, codificação A | Conector elétrico informado. |

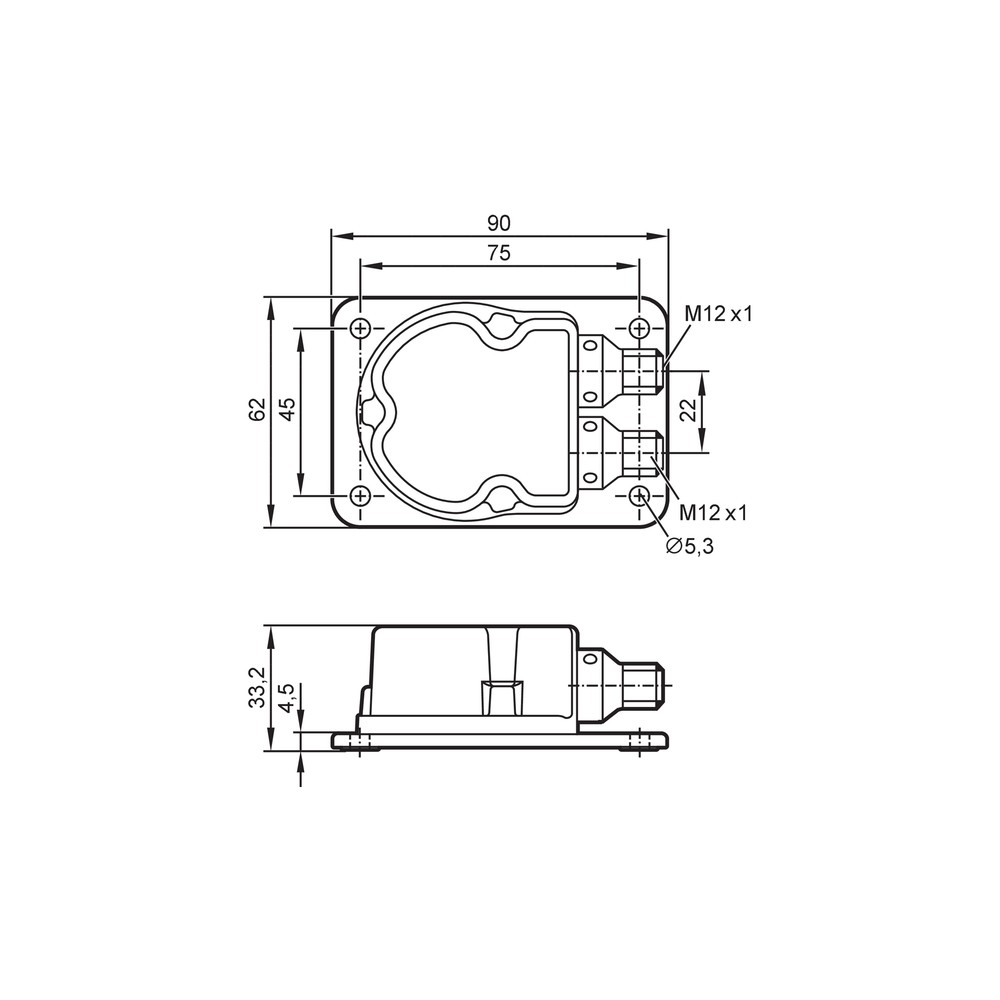

| Dimensões | 90 x 62 x 33,2 mm | Comprimento x largura x altura conforme dados do anúncio. |
| Peso | 410 g | Peso indicado no catálogo. |
| Material do invólucro | Zinco moldado sob pressão niquelado | Material informado na ficha. |
| Displays e elementos de operação | ||
|---|---|---|
| LED de operação | 1 x LED verde | Indicação visual de operação. |
| LED do ponto de acionamento | 1 x LED amarelo | Indicação visual do ponto de acionamento. |
COMPATIBILIDADE
Comunicação
• IO-Link 1.1; transmissão COM2, 38,4 kBaud.
• Modo SIO: sim.
Conexões
Elétrica
1 x conector M12, codificação A. Alimentação indicada: 9,2...30 V DC; para saída de tensão: 12...30 V DC; para IO-Link: 18...30 V DC. Saídas de comutação PNP/NPN programáveis; sinais analógicos 4...20 mA ou 2...10 V. Validar a entrada e a alimentação do equipamento conectado conforme a função utilizada.
Processo
Não há conexão de processo especificada; trata-se de um sensor de inclinação. Método de montagem indicado: horizontal.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Controlador com IO-Link 1.1 e alimentação compatível com a faixa indicada para IO-Link | ✓ | A ficha informa interface IO-Link 1.1 e alimentação de 18...30 V DC para IO-Link. |
| Entrada analógica compatível com sinal de corrente de 4...20 mA | ✓ | A saída de corrente informada é 4...20 mA; em caso de erro, o sinal indicado é 2 mA. Verifique também os requisitos de carga da entrada. |
| Entrada analógica compatível com sinal de tensão de 2...10 V | ✓ | A saída de tensão informada é 2...10 V; em caso de erro, o sinal indicado é 1 V. A alimentação para saída de tensão é 12...30 V DC. |
| Entrada digital compatível com saída PNP ou NPN configurada | ✓ | A ficha informa saídas PNP/NPN com função de abertura/fechamento programável; confirme a lógica e os limites elétricos no datasheet. |
| Sistema que exige montagem diferente da horizontal indicada | ✗ | O método de montagem informado é horizontal; a ficha não confirma desempenho para outra orientação. |
| Sistema que exige faixa angular superior a ±180° | ✗ | A faixa de medição especificada é ±180°. |
INSTALAÇÃO
Como instalar o Sensor de inclinação ifm JN2200, 2 eixos, IO-Link
- Confirme no datasheet a função de saída, a alimentação exigida e a interface que será utilizada.
- Instale o sensor na orientação horizontal indicada pelo fabricante.
- Fixe o sensor de modo que sua posição corresponda à referência angular requerida pela aplicação; consulte o desenho dimensional para dimensões e montagem.
- Conecte o M12 codificado A utilizando cabeamento e pinagem compatíveis; confirme a pinagem no datasheet antes de energizar.
- Aplique a tensão correspondente à função escolhida: observe os requisitos distintos para alimentação geral, saída de tensão e IO-Link.
- Configure a comunicação ou as saídas e verifique a leitura e os pontos de comutação antes de liberar o equipamento para operação.
ACESSÓRIOS
- Tampa de proteção
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Não há comunicação IO-Link. | Alimentação abaixo da faixa indicada para IO-Link, conexão M12 incompatível ou configuração incorreta da porta/controlador. | Verifique alimentação de 18...30 V DC para IO-Link, conexão M12 codificada A e configuração da porta como IO-Link; consulte o datasheet para pinagem. |
| A leitura angular não corresponde à orientação esperada. | Sensor instalado fora da orientação horizontal indicada ou referência de montagem diferente da esperada pela aplicação. | Confira a orientação física, a referência de montagem e a configuração dos eixos no equipamento e no sistema de controle. |
| A saída analógica permanece fora da faixa esperada ou indica condição de erro. | Tipo de saída selecionado incompatível com a entrada do controlador, alimentação inadequada ou condição de erro sinalizada pela saída. | Confirme se a entrada está configurada para 4...20 mA ou 2...10 V conforme a saída utilizada, verifique a alimentação e compare o sinal com os valores de erro especificados. |
| A saída de comutação não muda no ponto esperado. | Lógica de abertura/fechamento, ponto de comutação, histerese ou janela configurados de forma diferente do requisito. | Leia os parâmetros de comutação e confirme lógica, pontos e histerese/janela; verifique também se a entrada do controlador é compatível com PNP ou NPN. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o JN2200 e para que tipo de aplicação serve?
É um sensor de inclinação ifm que mede em dois eixos. A aplicação declarada abrange sistemas móveis e industriais que atendam às condições de montagem e operação especificadas.
Quais sinais e protocolo o sensor disponibiliza?
O JN2200 oferece IO-Link 1.1, saídas analógicas de corrente ou tensão e saídas de comutação PNP/NPN programáveis. A função escolhida deve ser compatível com a entrada do controlador.
O que acompanha o produto?
A ficha lista uma tampa de proteção como acessório incluído. Não há outros itens de fornecimento detalhados nos dados disponíveis.
Serve para medir inclinação em mais de dois eixos?
Não: a ficha especifica dois eixos de medição de inclinação. Ela também lista eixos X/Y/Z parametrizáveis para medição de vibração, que não devem ser confundidos com os eixos de inclinação.
Posso usar o JN2200 para medir ângulos acima de ±180°?
A faixa de medição especificada é ±180°. A ficha não confirma operação fora dessa faixa.
O sensor está ligado, mas não aparece no mestre IO-Link; o que verifico antes de trocar?
Confira se a alimentação está entre 18...30 V DC para IO-Link, se a conexão M12 codificada A está correta e se a porta do mestre está configurada para IO-Link. Consulte o datasheet para confirmar a pinagem.
A saída não muda no ângulo esperado; o sensor pode estar com defeito?
Antes de substituir, verifique a orientação horizontal e os parâmetros de ponto de comutação, lógica e histerese/janela. Esses parâmetros são configuráveis no produto.
É melhor escolher a saída analógica ou IO-Link?
Escolha IO-Link se o controlador aceitar IO-Link 1.1 e a alimentação estiver dentro da faixa especificada para essa interface. Use a saída analógica quando a entrada do sistema for compatível com 4...20 mA ou 2...10 V.
O que preciso confirmar antes de instalar o sensor?
Confirme a orientação horizontal, o tipo de sinal ou protocolo, a tensão aplicável e a compatibilidade da conexão M12 codificada A. Consulte o datasheet para pinagem e detalhes de instalação.
Posso instalar o JN2200 em qualquer posição de montagem?
A ficha indica montagem horizontal. Para outra orientação, consulte a documentação oficial, pois os dados disponíveis não confirmam o comportamento nessa condição.
GLOSSÁRIO TÉCNICO
IO-Link
Interface de comunicação indicada para troca de dados e parametrização entre o sensor e um mestre compatível. (Ref.: IO-Link 1.1; COM2, 38,4 kBaud)
MEMS capacitivo
Princípio de medição usado pelo sensor para detectar inclinação por meio de uma estrutura microeletromecânica capacitiva. (Ref.: princípio de medição MEMS capacitivo)
Exatidão absoluta
Limite especificado para a diferença entre o valor medido e o valor de referência. (Ref.: ≤ ±0,5°)
PNP/NPN
Tipos de saída de comutação cuja compatibilidade elétrica deve ser conferida com a entrada digital do controlador. (Ref.: função elétrica PNP/NPN)
Grau de proteção IP
Classificação de proteção do invólucro conforme os graus listados pelo fabricante; a adequação depende das condições de instalação e ensaio. (Ref.: IP65, IP67, IP68, IP69K)
