Sensor de Inclinação IFM JN2200

Pré-visualizar: JN2200 IFM - Sensor de Inclinação ifm Medição de 2 Eixos IO-Link ±180° M12

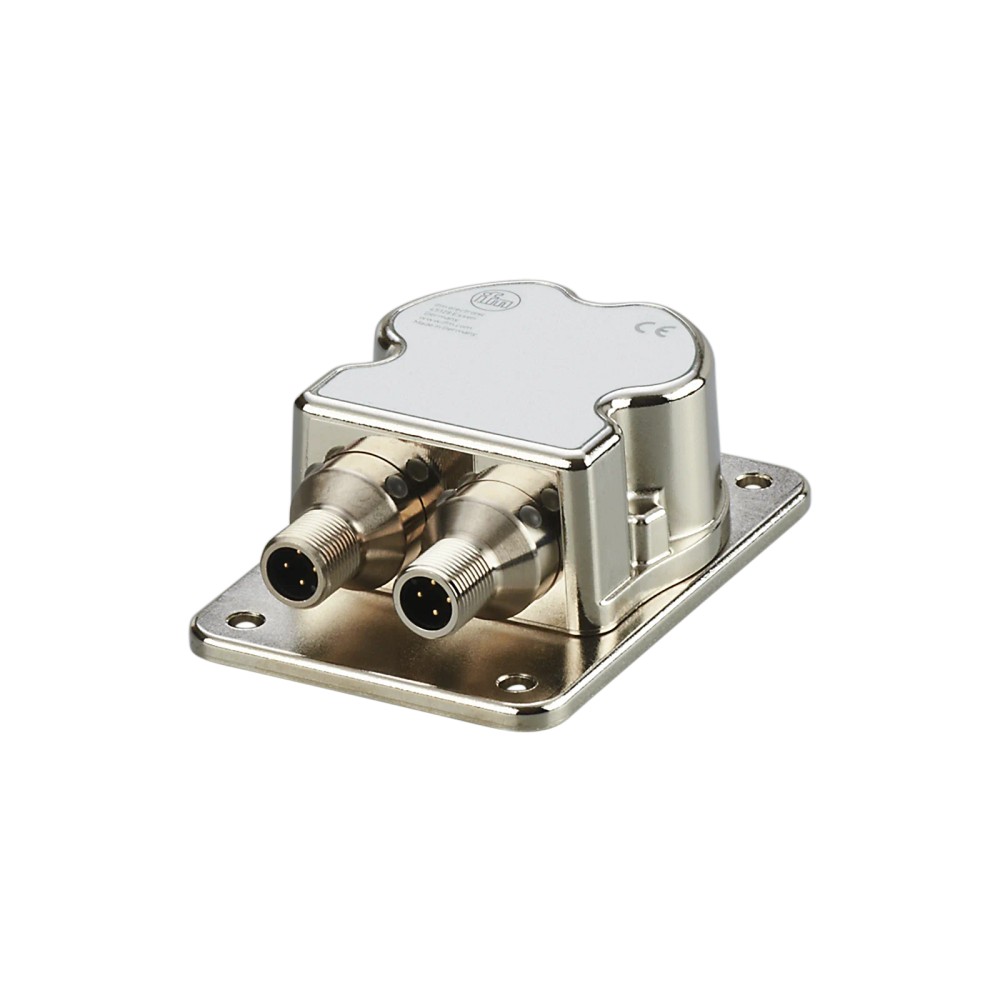

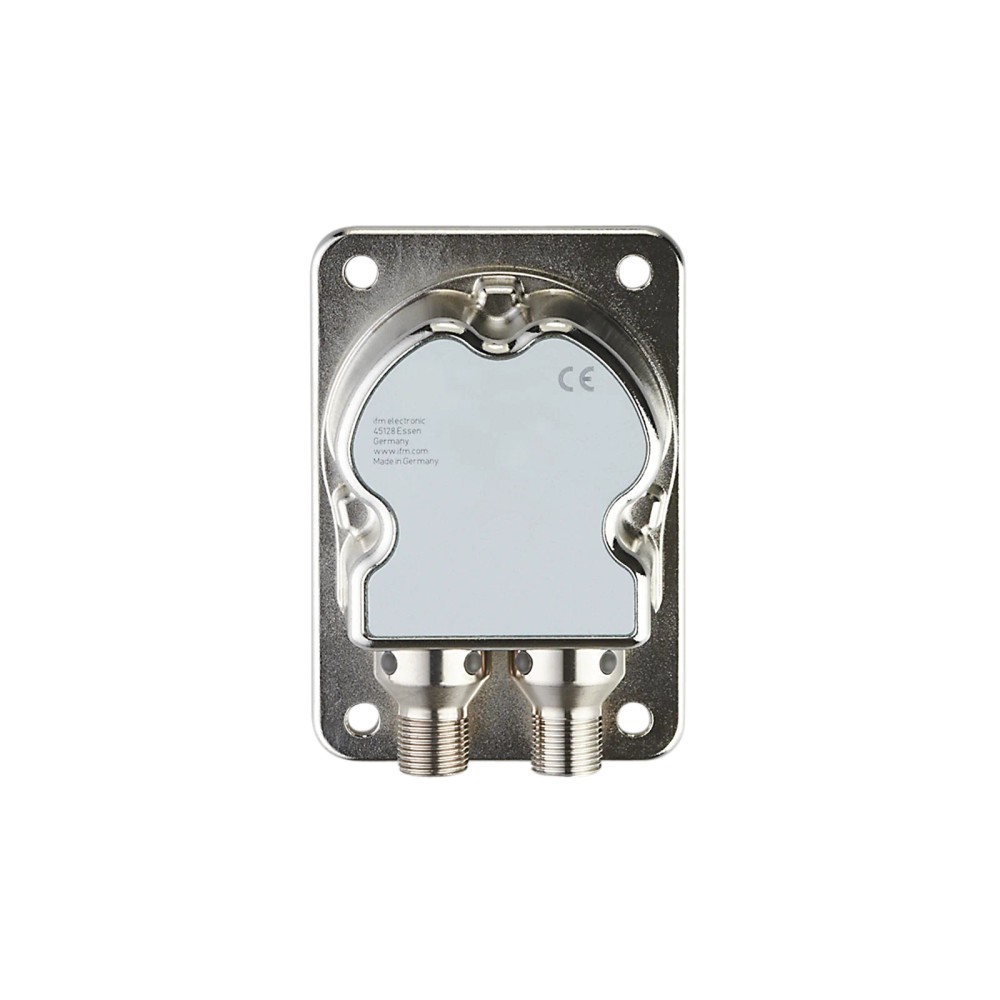

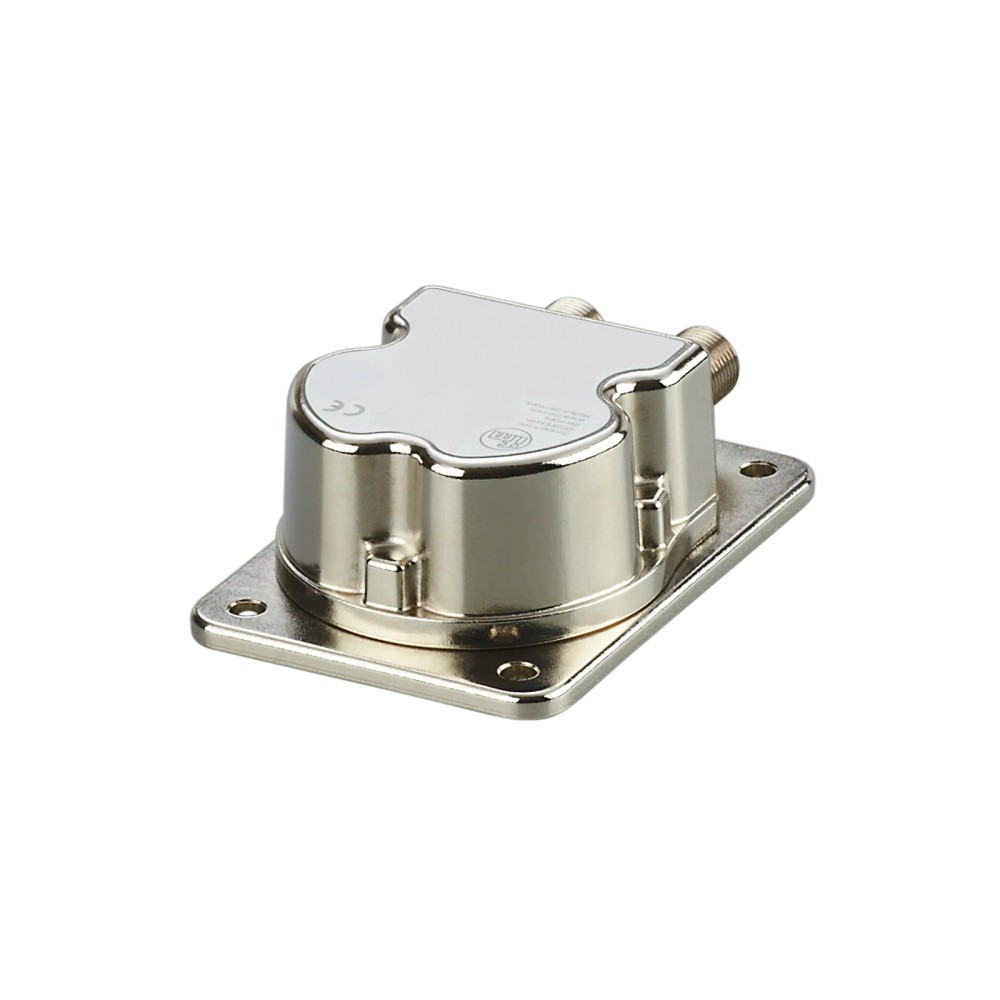

JN2200 IFM - Sensor de Inclinação ifm Medição de 2 Eixos IO-Link ±180° M12

Imagem meramente ilustrativa

R$ 3.934,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: JN2200
EAN: 4021179293884
NCM do produto: 90142030

Destaques do Produto Referência JN2200...mais

Fechar menu

Saiba mais sobre: "JN2200 IFM - Sensor de Inclinação ifm Medição de 2 Eixos IO-Link ±180° M12"

Destaques do Produto

Referência

JN2200

Eixos

Faixa angular

±180°

Comunicação

IO-Link

Conexão elétrica

M12, codificação A

Temperatura ambiente

−40 a 85 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de inclinação ifm JN2200, medição em 2 eixos, IO-Link, faixa ±180°, conexão M12

O ifm JN2200 é um sensor de inclinação estático para medir ângulos em dois eixos em aplicações móveis e industriais. Mede de −180° a +180° e utiliza princípio MEMS capacitivo. A comunicação é IO-Link, e as saídas incluem sinais analógicos e de comutação programáveis. A temperatura ambiente especificada é de −40 a 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor de inclinação
Eixos de medição	2
Faixa de medição	±180°
Princípio de medição	MEMS capacitivo
Precisão absoluta	≤ ±0,5°
Resolução	0,05°
Interface	IO-Link
Saídas	2 analógicas e 2 digitais
Conexão elétrica	1 × M12, codificação A
Temperatura ambiente	−40 a 85 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis e industriais que precisam medir inclinação em dois eixos e podem utilizar IO-Link.
Instalações cuja faixa necessária esteja dentro de ±180° e cuja temperatura ambiente esteja entre −40 e 85 °C.
Sistemas que aceitem conexão elétrica M12 codificação A e alimentação dentro das condições especificadas para a função utilizada.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir faixa angular superior a ±180° ou quantidade de eixos diferente de dois, sem validar outra solução.
Não conectar a uma interface ou alimentação incompatível com os requisitos elétricos e de IO-Link do sensor; conferir a configuração do sistema no datasheet.
Não presumir compatibilidade mecânica apenas pela conexão M12: confirmar montagem, espaço disponível e posição horizontal exigida para instalação.

APLICAÇÕES E USO

Medição de inclinação em dois eixos em sistemas móveis e industriais, conforme a descrição do fabricante; validar orientação horizontal, faixa angular e condições ambientais do equipamento instalado.
Monitoramento de ângulo com transmissão IO-Link para um mestre compatível, respeitando alimentação de 18…30 V DC no modo IO-Link e a configuração da rede.
Aplicações que utilizem saídas analógicas de corrente ou tensão, desde que a alimentação e a carga estejam dentro dos limites correspondentes. A ficha não identifica máquinas ou aplicações específicas como validadas.

COMO ESCOLHER

Antes de comprar o Sensor de inclinação ifm JN2200, medição em 2 eixos, IO-Link, faixa ±180°, conexão M12, verifique estes pontos:

Escolha o JN2200

Quando forem necessários dois eixos de medição, faixa de ±180°, comunicação IO-Link e saídas analógicas e digitais, e a instalação atender à montagem horizontal e às condições elétricas e ambientais especificadas.

Considere outra configuração

Procure uma alternativa se a aplicação exigir uma faixa angular maior, outro número de eixos, outra conexão elétrica ou condições fora dos limites informados. A ficha não identifica um modelo substituto; compare as especificações com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de inclinação	Categoria funcional informada para o produto.
Modelo	JN2200	Referência do fabricante e SKU.
Marca	ifm / IFM	Fabricante identificado no anúncio.
Princípio de operação	Estático	Princípio de operação informado na ficha.
Aplicação descrita	Medição de inclinação de alta precisão em 2 eixos para aplicações móveis e industriais	Descrição do produto no contexto; não especifica máquinas ou setores particulares.
Método de montagem	Horizontal	Orientação de montagem indicada na ficha.

Medição e faixa de operação
Quantidade de eixos de medição	2	Eixos de inclinação medidos.
Faixa angular	±180°	Faixa de medição indicada.
Princípio de medição	MEMS capacitivo	Tecnologia de medição informada.
Resolução	0,05°	Incremento de resolução especificado.
Faixa de frequência	0,1…400 Hz	Faixa informada para medição de vibração.
Frequência limite	0,5…10 Hz, parametrizável	Ajustável conforme parametrização.
Eixos de medição de vibração	X/Y/Z, parametrizável	Eixos disponíveis conforme configuração.
Faixa de vibração	±2 g, ±4 g, ±8 g ou 16 g	Faixas parametrizáveis; 16 g é o limite informado.
Velocidade de vibração	3200 mm/s	Valor máximo indicado na ficha.

Precisão e desvios
Precisão absoluta	≤ ±0,5°	Precisão absoluta indicada pelo fabricante.
Precisão da saída analógica	≤ 1 %	Precisão especificada para as saídas analógicas.
Repetibilidade	≤ ±0,1°	Valor de repetibilidade indicado.
Histerese	≤ ±0,05°	Valor de histerese indicado.
Coeficiente de temperatura	≤ ±0,02° 1/K	Variação indicada por kelvin.

Dados elétricos
Tensão de operação	9,2…30 V DC	Faixa geral indicada; funções específicas têm requisitos próprios.
Tensão para saída de tensão	12…30 V DC	Faixa indicada para uso da saída de tensão.
Tensão para IO-Link	18…30 V DC	Faixa indicada para operação em IO-Link.
Consumo de corrente	90 mA a 24 V DC e 25 °C	Condição de referência indicada.
Consumo máximo	330 mA a 9,2 V DC e −40 °C	Condição de referência informada para o valor máximo.
Proteção contra inversão de polaridade	Sim	Recurso elétrico indicado.
Proteção contra sobrecarga	Sim	Recurso elétrico indicado.
Proteção contra curto-circuito	Sim	Recurso elétrico indicado.
Categoria de isolamento	III	Classificação indicada na ficha.
Padrão SDCI	IEC 61131-9 CDV	Referência indicada para a interface SDCI.

Saídas analógicas
Quantidade de saídas analógicas	2	Número de saídas analógicas informado.
Saída de corrente	4…20 mA; em caso de erro: 2 mA	Sinal analógico e valor de erro especificados.
Saída de tensão	2…10 V; em caso de erro: 1 V	Sinal analógico e valor de erro especificados.
Resistência de carga mínima	1000 Ω (10 000 Ω a 12…13,5 V; 1000 Ω a 13,5…30 V)	Limites de carga indicados para as condições de tensão correspondentes.
Resistência de carga máxima	220 Ω (220 Ω a 9,2…15 V; 500 Ω a 15…30 V)	Limites informados na ficha; verificar a função de saída e a tensão de alimentação antes de dimensionar a carga.

Saídas digitais e comutação
Quantidade de saídas digitais	2	Número de saídas digitais indicado.
Função elétrica	PNP/NPN	Configuração de saída informada.
Função de saída	Abertura/fechamento, programável	Lógica configurável conforme a parametrização.
Corrente contínua máxima das saídas de comutação	125 mA a 85 °C; 200 mA a 60 °C; 250 mA a 40 °C	Limites dependentes da temperatura indicados.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado.
Número total de saídas	4	Total informado: duas analógicas e duas digitais.

Interfaces e parametrização
Interface de comunicação	IO-Link	Protocolo informado.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Tipo de transmissão	COM2, 38,4 kBaud	Taxa e modo de transmissão informados.
Classe da porta mestre	A	Classe indicada para a porta mestre.
Modo SIO	Sim	Modo de operação informado.
Parâmetros configuráveis	Ângulo X/Y; vibração Veff/aPeak; histerese/janela; pontos de comutação; lógica de comutação; sinalização de falha; autoteste; saída de corrente/tensão	Opções de parametrização listadas na ficha.

Tempos de reação e inicialização
Tempo de aquecimento	300 s	Tempo de aquecimento informado.
Tempo máximo de inicialização	1000 ms	Tempo máximo de inicialização indicado.

Condições ambientais e proteção
Temperatura ambiente	−40…85 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	−40…85 °C	Faixa de armazenamento indicada.
Grau de proteção	IP65, IP67, IP68 e IP69K	Classificações listadas na ficha; considerar condições de instalação e conexão do fabricante.
Resistência a vibrações	DIN EN 60068-2-64 (10…2000 Hz, Test VII); DIN EN 60068-2-6 (10…500 Hz / 10 g)	Métodos e condições de ensaio informados.
Resistência a choques	DIN EN 60068-2-27: 100 g, 1 ms, 10 000 choques por eixo (X/Y); DIN EN 60068-2-29: 30 g, 6 ms, 24 000 impactos	Condições de ensaio indicadas para choques.
Certificações	ECE R 10, rev. 5; ISO 7637-3: 2007-07; cULus; CE; UKCA	Certificações e referências listadas na ficha.

Conexões e dados mecânicos
Conexão elétrica	1 × M12, codificação A	Conector especificado; confirmar pinagem no documento técnico.
Dimensões	90 × 62 × 33,2 mm	Dimensões informadas no anúncio e na ficha.
Material do invólucro	Zinco moldado sob pressão niquelado	Material indicado para o invólucro.
Peso	410 g	Peso informado no conjunto de dados do produto.
Acessório incluído	Tampa de proteção	Acessório listado como incluso.

Displays e elementos de operação
Indicador de operação	1 LED verde	Indicação visual de operação informada.
Indicador do ponto de acionamento	1 LED amarelo	Indicação visual do ponto de acionamento.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, tipo de transmissão COM2 (38,4 kBaud).

• Modo SIO informado como disponível.

• Interface SDCI conforme IEC 61131-9 CDV.

Conexões

Elétrica 1 × M12, codificação A. Tensão de operação: 9,2…30 V DC; para saída de tensão: 12…30 V DC; para IO-Link: 18…30 V DC. Corrente de consumo indicada: 90 mA a 24 V DC e 25 °C. Verifique a pinagem no datasheet antes de conectar; o contexto não fornece um diagrama de pinos textual.

Processo Não há conexão de processo especificada na ficha. A conexão informada é elétrica: M12, codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre com IO-Link compatível com revisão 1.1 e transmissão COM2, com alimentação adequada ao modo IO-Link.	✓	A ficha informa IO-Link 1.1, COM2 a 38,4 kBaud e alimentação de 18…30 V DC para IO-Link.
Sistema utilizando somente o modo SIO.	✓	A disponibilidade de SIO está indicada na ficha; a configuração elétrica e das saídas deve ser conferida no datasheet.
Instalação que exige sinais analógicos de corrente ou tensão.	✓	O produto informa saídas de 4…20 mA e 2…10 V; as condições de alimentação e cargas mínimas/máximas devem ser respeitadas.
Instalação com conector M12 de codificação diferente ou pinagem não validada.	✗	A ficha especifica 1 × M12 codificação A; não permite confirmar compatibilidade mecânica ou elétrica com outra codificação ou pinagem.
Aplicação que exige mais de dois eixos de inclinação ou faixa acima de ±180°.	✗	O JN2200 é especificado para dois eixos e faixa de ±180°.
Montagem não horizontal sem validação da aplicação.	✗	O método de montagem indicado é horizontal; a ficha não confirma desempenho em outra orientação.

INSTALAÇÃO

Como instalar o Sensor de inclinação ifm JN2200, medição em 2 eixos, IO-Link, faixa ±180°, conexão M12

Confirme que a referência recebida é JN2200 e que a aplicação requer medição em dois eixos dentro da faixa de ±180°.
Verifique a montagem horizontal indicada e planeje a fixação conforme as dimensões de 90 × 62 × 33,2 mm e o desenho dimensional.
Confirme que a temperatura ambiente permanece entre −40 e 85 °C e que o local atende às condições de proteção especificadas.
Identifique se o sistema usará IO-Link, SIO ou saídas analógicas/digitais; confira tensão de alimentação e limites de carga no datasheet.
Conecte o M12 codificação A somente após validar a pinagem no documento do fabricante e desligar a alimentação durante a instalação.
Após energizar, aguarde o tempo de inicialização especificado e confira os LEDs e a comunicação ou os sinais de saída no controlador.

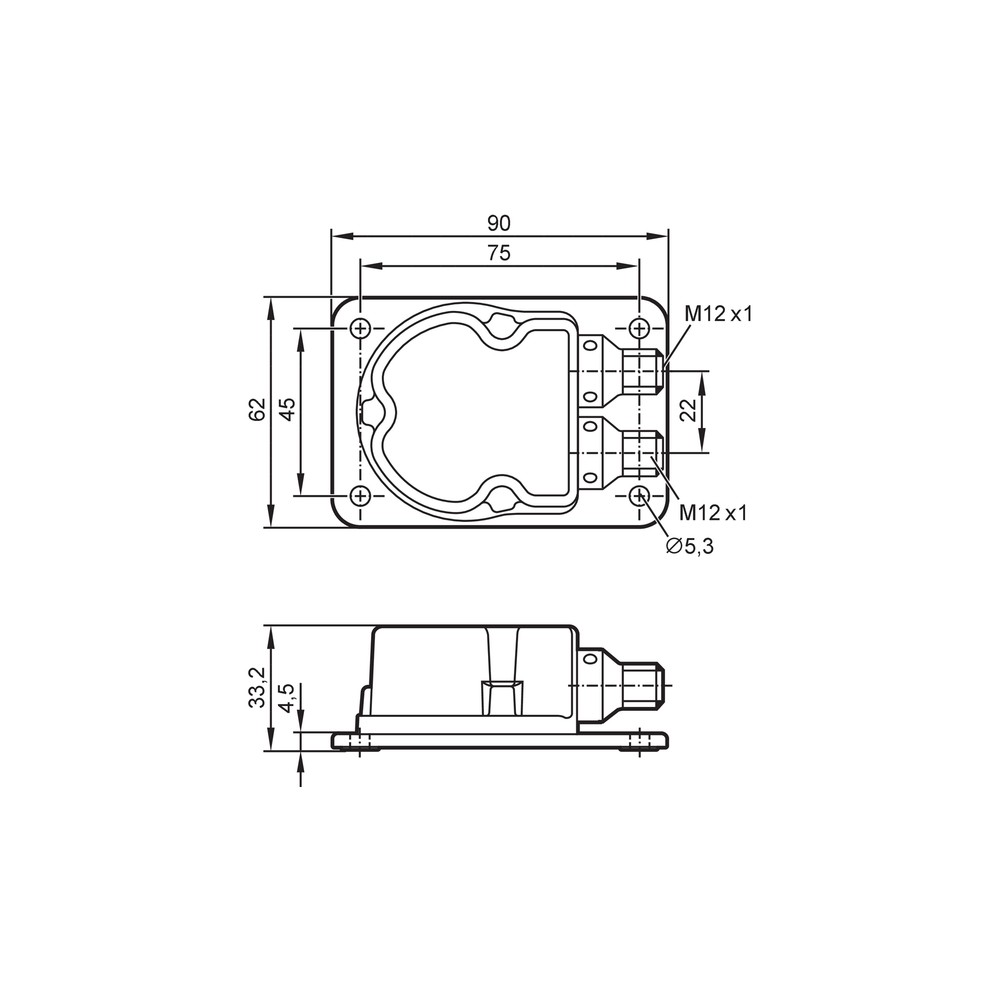

Desenho Dimensional

ACESSÓRIOS

Tampa de proteção

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O mestre não reconhece o sensor em IO-Link.	Alimentação fora da faixa indicada para IO-Link, configuração de porta incompatível ou falha na conexão M12.	Verifique alimentação de 18…30 V DC para IO-Link, configuração do mestre para IO-Link 1.1/COM2 e conexão M12 codificação A; valide a pinagem no datasheet.
A saída analógica apresenta valor diferente do esperado ou sinal de erro.	Carga fora dos limites aplicáveis, alimentação inadequada para a saída selecionada ou condição de falha do sensor.	Meça a alimentação e a carga conectada; compare o sinal com 4…20 mA ou 2…10 V e considere os valores de erro indicados de 2 mA ou 1 V.
O ponto de comutação não corresponde ao ângulo esperado.	Parametrização de pontos de comutação, janela, histerese ou lógica diferente da requerida.	Leia e confirme os parâmetros configurados de ângulo X/Y, pontos de comutação, janela/histerese e lógica de saída.
A leitura de inclinação não corresponde à posição de montagem prevista.	Montagem diferente da orientação horizontal indicada ou parametrização/configuração inadequada para a aplicação.	Confira a orientação física e a montagem, depois revise os parâmetros de ângulo e o eixo utilizado no sistema.

DOCUMENTAÇÃO TÉCNICA

Datasheet JN2200 em português (Datasheet) Desenho em escala JN2200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm JN2200 e para que serve?

É um sensor de inclinação estático de dois eixos para aplicações móveis e industriais. Mede ângulos e disponibiliza comunicação IO-Link e saídas analógicas e de comutação.

O JN2200 funciona com qualquer mestre IO-Link?

A ficha especifica IO-Link 1.1 e transmissão COM2 a 38,4 kBaud. Confirme que o mestre e a porta suportam esses requisitos e a alimentação de 18…30 V DC para IO-Link.

O que acompanha o sensor?

A ficha lista uma tampa de proteção como acessório incluído. Não informa outros acessórios na embalagem.

Este sensor serve para medir inclinação em três eixos?

Não: a medição de inclinação especificada é de dois eixos. A ficha também indica eixos X/Y/Z parametrizáveis para medição de vibração, que não devem ser confundidos com os eixos de inclinação.

Posso usar o JN2200 se a aplicação exigir mais de ±180°?

A faixa informada é ±180°. A ficha não confirma operação além desse intervalo, portanto uma exigência superior requer outra solução validada pelo fabricante.

O sensor não aparece no IO-Link; o que devo verificar antes de substituí-lo?

Confira a alimentação de 18…30 V DC no modo IO-Link, a configuração do mestre para IO-Link 1.1/COM2 e a conexão M12 codificação A. Verifique também a pinagem no datasheet.

A saída analógica está indicando falha; como diferenciar esse sinal de uma leitura normal?

A ficha informa 2 mA como valor de erro para a saída de corrente e 1 V para a saída de tensão. Meça o sinal e verifique alimentação, carga e parametrização antes de substituir o sensor.

Devo comprar o sensor avulso ou existe um kit com cabo e acessórios?

O contexto informa o sensor e uma tampa de proteção incluída, mas não descreve um kit com cabo. Confirme os itens da embalagem e selecione a conexão necessária separadamente conforme o sistema.

Como escolher entre o JN2200 e um sensor de inclinação de outro tipo?

Escolha o JN2200 quando forem adequados dois eixos, faixa de ±180°, IO-Link e as saídas disponíveis. Para outros números de eixos, faixa ou interface, compare os requisitos com a ficha do modelo alternativo; o contexto não indica um substituto específico.

Que cuidados devo tomar na instalação e na primeira energização?

Respeite a montagem horizontal indicada, valide a pinagem M12 no datasheet e use alimentação compatível com a função selecionada. A ficha informa tempo de aquecimento de 300 s; consulte o documento do fabricante para o procedimento detalhado.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto a ponto para parametrização e troca de dados entre o sensor e um mestre. (Ref.: IO-Link 1.1; COM2, 38,4 kBaud)

MEMS capacitivo

Princípio de medição indicado para o sensor, baseado em estrutura microeletromecânica capacitiva. (Ref.: princípio de medição)

Resolução

Incremento mínimo de variação angular informado para a medição. (Ref.: 0,05°)

Precisão absoluta

Limite de precisão angular absoluta declarado na ficha do produto. (Ref.: ≤ ±0,5°)

Modo SIO

Modo de operação de saída comutada indicado como disponível além da comunicação IO-Link. (Ref.: SIO mode: sim)
