Sensor Indutivo IFM IZ5026 PNP 0,8mm

Pré-visualizar: IZ5026 IFM - Sensor Indutivo IFM Automação Industrial PNP 0,8mm 2000Hz

IZ5026 IFM - Sensor Indutivo IFM Automação Industrial PNP 0,8mm 2000Hz

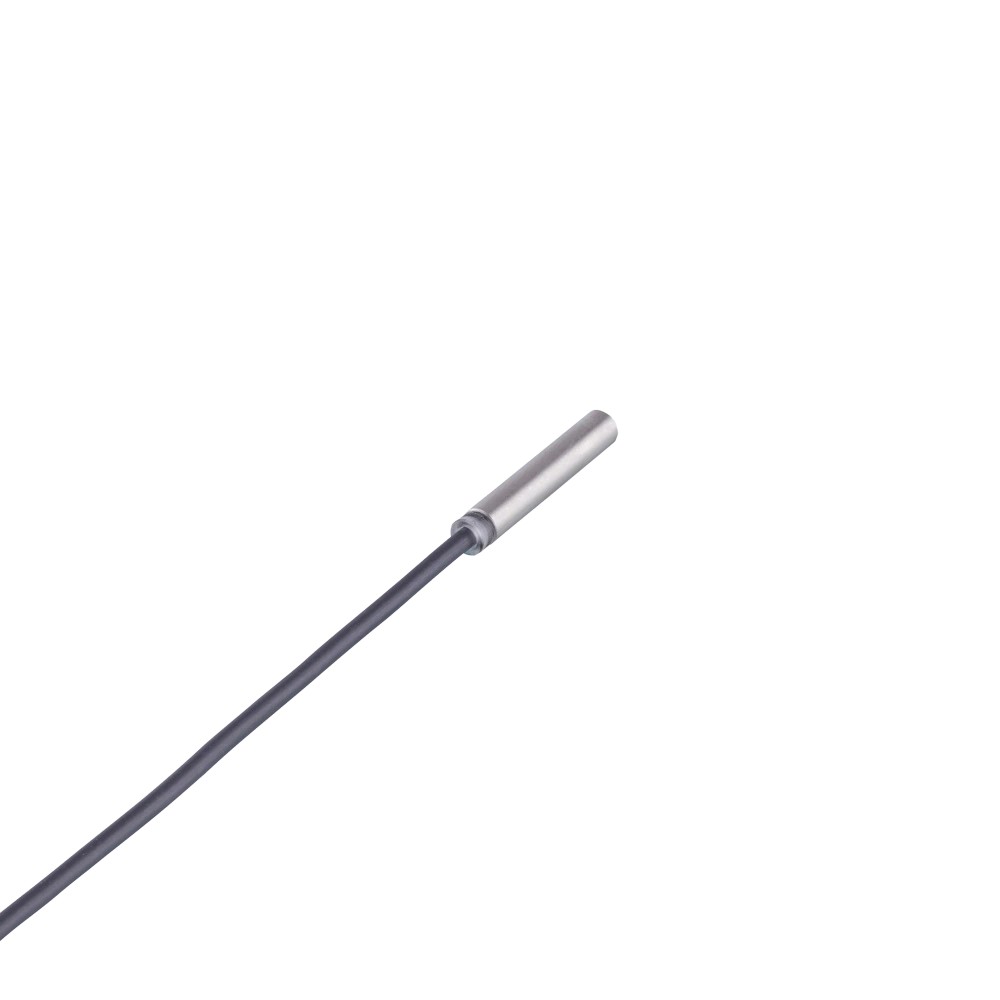

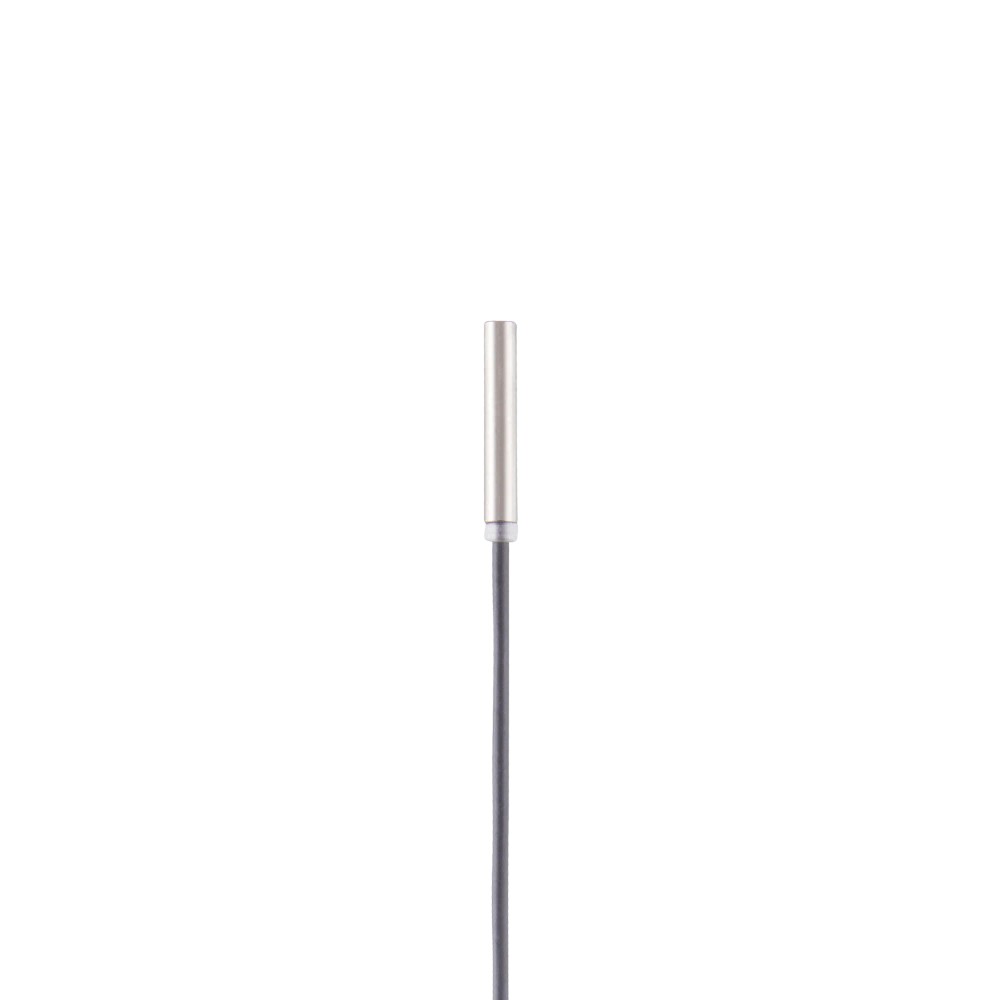

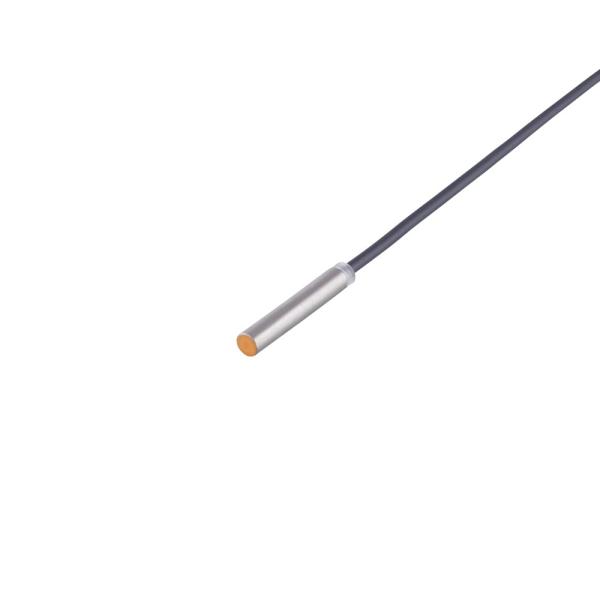

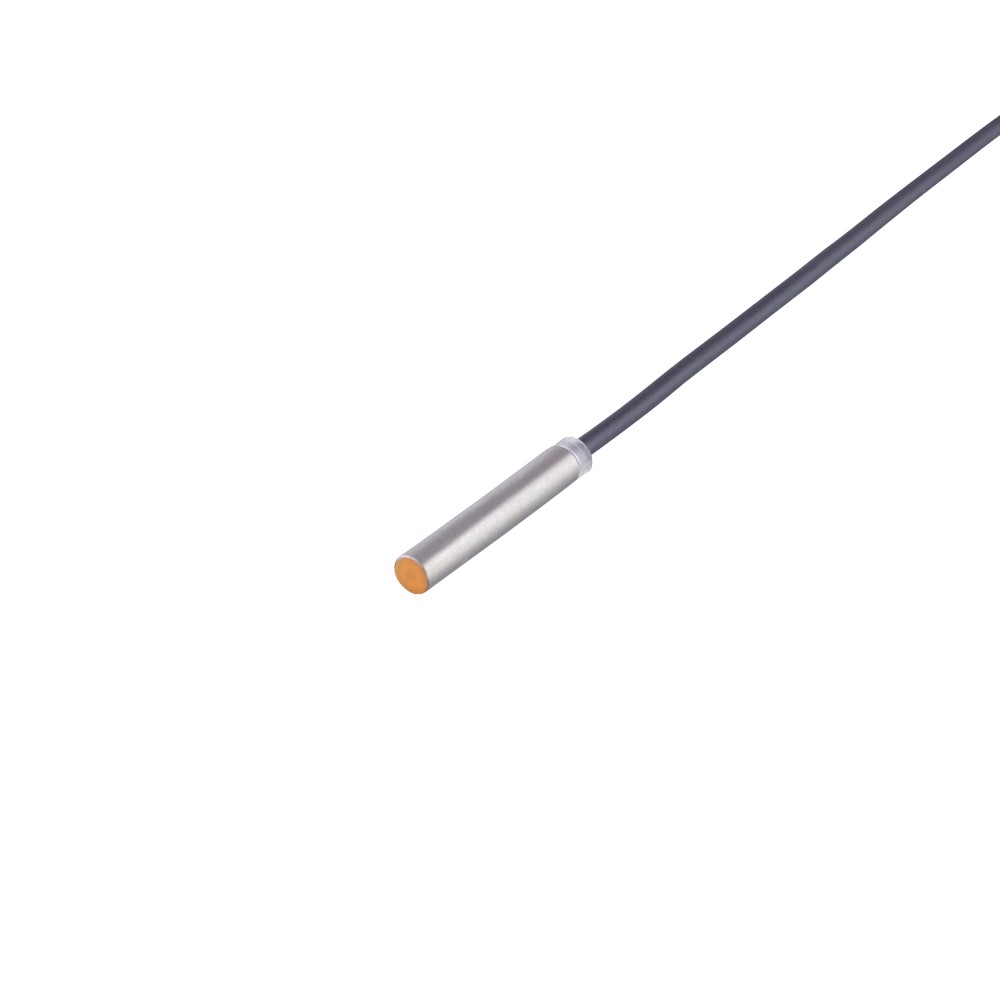

Imagem meramente ilustrativa

R$ 952,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IZ5026
EAN: 4021179141451
NCM do produto: 85365090

Destaques do Produto Diâmetro 4 mm...mais

Fechar menu

Saiba mais sobre: "IZ5026 IFM - Sensor Indutivo IFM Automação Industrial PNP 0,8mm 2000Hz"

Destaques do Produto

Diâmetro

4 mm

Tipo de Saída

PNP

Alcance

0,8 mm

Frequência

2000 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IZ5026 IFM - Sensor Indutivo IFM Automação Industrial PNP 0,8mm 2000Hz

O sensor indutivo IZ5026 da IFM é um componente de automação de alto desempenho, ideal para detecção precisa de objetos metálicos em espaços confinados. Com invólucro cilíndrico de 4 mm, ele oferece uma frequência de comutação de 2000 Hz e saída PNP normalmente aberta. É a solução robusta para ambientes industriais que exigem confiabilidade e dimensões reduzidas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	IZ5026
Alcance	0,8 mm
Tipo de Saída	PNP, NA
Frequência	2000 Hz
Proteção	IP 65, IP 67
Dimensões	Ø 4 mm
Conexão	Cabo PUR 2m

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com espaço reduzido
Controle de presença de peças metálicas pequenas
Aplicações que exigem alta frequência de comutação (até 2000 Hz)

⚠ Considere outro se precisa de:

Detecção de materiais não metálicos (madeira, plástico, vidro)
Aplicações com alta vibração mecânica constante no cabo sem suporte
Ambientes com temperaturas abaixo de -25 °C ou acima de 70 °C

APLICAÇÕES E USO

Monitoramento de posição em máquinas de embalagem
Detecção de peças pequenas em linhas de montagem automatizadas
Automação em robótica com espaço restrito
Sistemas de indexação mecânica

COMO ESCOLHER

Antes de comprar o IZ5026 IFM - Sensor Indutivo IFM Automação Industrial PNP 0,8mm 2000Hz, verifique estes pontos:

Quando escolher este sensor

Indicado para aplicações de alta precisão que demandam sensores de diâmetro reduzido (4mm) e alta frequência de resposta.

Quando buscar alternativa

Se a aplicação exigir detecção a distâncias superiores a 0,8 mm, ou se o ambiente envolver produtos químicos agressivos que exijam carcaças especiais (ex: teflon).

ESPECIFICAÇÕES TÉCNICAS

Dados Gerais
Tipo de produto	Sensor indutivo	Identificação primária do componente
Aplicação	Aplicações industriais / automação industrial; condições de instalação estreitas	Uso pretendido

Dados Elétricos
Tensão de operação	10...36 V DC	Faixa de alimentação
Configuração de saída	PNP, normalmente aberto	Lógica de comutação
Corrente máxima	100 mA	Capacidade da saída

Desempenho
Alcance de detecção	0,8 mm	Distância nominal de atuação
Frequência de comutação	2000 Hz	Capacidade de resposta temporal

Dados Mecânicos
Dimensões	Ø 4 mm / L = 25 mm	Geometria do invólucro
Material	Aço inoxidável 1.4305, face ativa em POM	Composição construtiva
Grau de proteção	IP 65, IP 67	Resistência ambiental

COMPATIBILIDADE

Comunicação

• Saída digital PNP (Sinal ON/OFF)

Conexões

Elétrica Cabo PUR 2m, 3 fios

Processo Montagem embutida (Ø 4mm)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos ferrosos (aço/ferro)	✓	O sensor utiliza campo magnético ideal para metais ferrosos.
Detecção de alumínio/cobre	✓	Funciona, mas com fator de redução conforme datasheet (alumínio 0,4; cobre 0,3).
Sistemas de CLP com entrada NPN	✗	O sensor é PNP, sendo incompatível com entradas que exigem sinal negativo comum.

INSTALAÇÃO

Como instalar o IZ5026 IFM - Sensor Indutivo IFM Automação Industrial PNP 0,8mm 2000Hz

Verifique a compatibilidade do local com o diâmetro de 4 mm.
Fixe o sensor utilizando a arruela de fixação fornecida.
Certifique-se de que não haja interferência metálica na zona de detecção.
Realize a conexão elétrica seguindo o esquema de cores dos fios.
Verifique se a tensão de alimentação está entre 10 e 36 V DC.
Teste o acionamento através do LED de diagnóstico no próprio sensor.

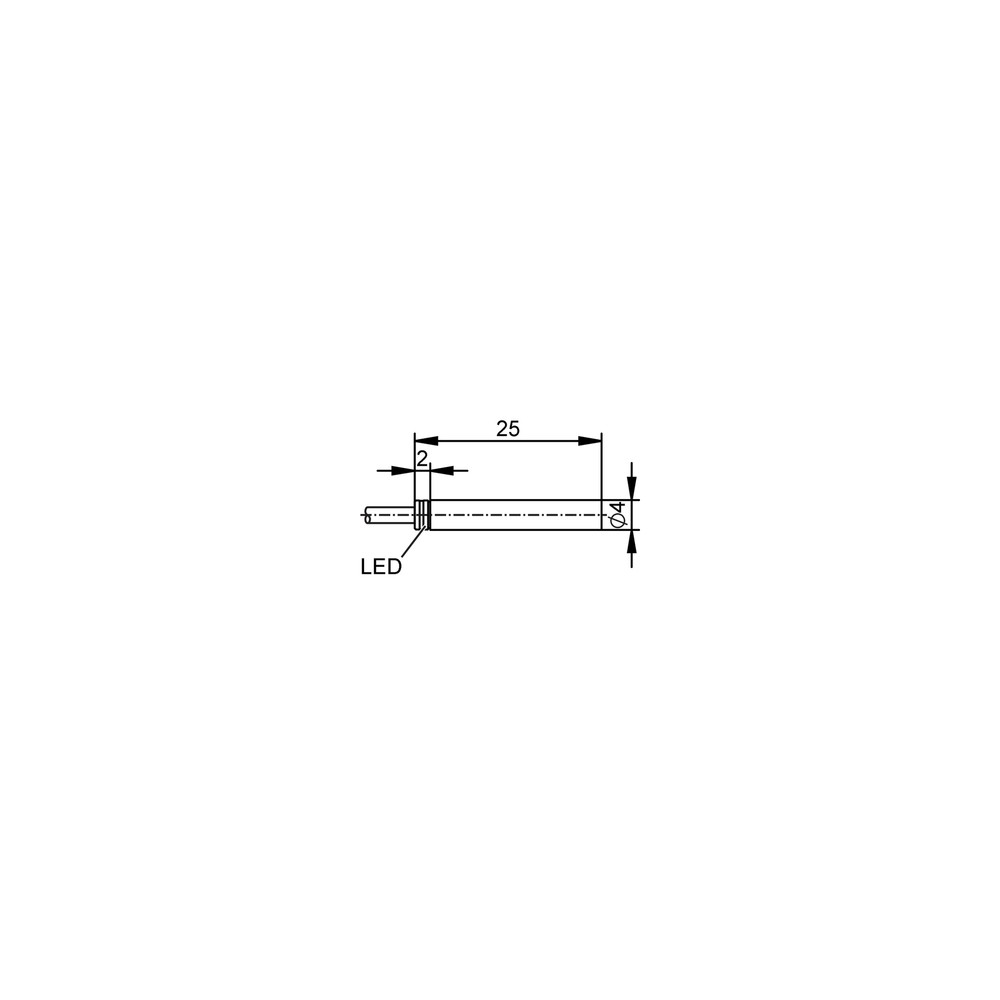

Desenho Dimensional

ACESSÓRIOS

Arruela de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao detectar o objeto.	Objeto fora da distância de operação ou material não metálico.	Verifique a distância de detecção nominal (0,8 mm) e o material do objeto.
LED de status não acende ou permanece intermitente.	Curto-circuito na carga ou sobrecarga de corrente.	Desconecte a carga e verifique a continuidade do cabo e o consumo da saída.
Funcionamento instável ou ausência de sinal.	Tensão de alimentação fora da faixa (abaixo de 10V ou acima de 36V).	Utilize um multímetro para medir a tensão nos terminais de entrada.
O sensor não responde conforme esperado.	Inversão de polaridade ou fios mal conectados.	Revise o diagrama de ligação conforme o manual do sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IZ5026 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFM IZ5026 e para que serve?

Este é um sensor indutivo PNP de 4 mm de diâmetro, projetado para detecção de objetos metálicos com alta precisão em automação industrial.

O que acompanha o sensor na embalagem?

O sensor acompanha uma arruela de fixação para instalação mecânica imediata.

O sensor detecta materiais não metálicos?

Este modelo não é indicado para detecção de materiais não metálicos como plásticos, madeira ou líquidos, pois seu princípio de funcionamento depende de campos magnéticos.

Existem restrições de ambiente para o uso deste sensor?

Não é recomendado para aplicações submersas em líquidos corrosivos ou que excedam as especificações de estanqueidade IP65/IP67, nem em ambientes com temperaturas fora do intervalo de -25 a 70 °C.

O que verificar se o sensor parar de funcionar?

Sintomas como falta de sinal ou acionamento intermitente podem indicar curto-circuito ou falha na alimentação; verifique o status do LED amarelo e a tensão de alimentação (10-36V DC).

Como diagnosticar falhas na saída de comutação?

Verifique a integridade do cabo de 2 metros e se a carga conectada não excede a corrente máxima de 100 mA, o que pode causar falhas na saída.

Devo escolher este modelo com cabo fixo ou um com conector?

Este modelo é fixo com cabo integral de 2 metros, ideal para instalações onde não há necessidade de desconexão rápida frequente como em conectores M8 ou M12.

Este sensor é melhor que versões com conectores M8/M12?

A versão com cabo fixo garante uma conexão contínua e maior proteção contra vibração, sendo preferível em instalações fixas em relação a modelos conectáveis.

Quais cuidados tomar ao instalar o sensor?

Para a instalação, certifique-se de que a face ativa esteja alinhada e livre de obstruções metálicas, respeitando a zona de detecção nominal de 0,8 mm.

Como verificar a procedência e garantia técnica do produto?

A procedência é garantida pelo faturamento direto da IFM Electronic LTDA, assegurando rastreabilidade e suporte técnico conforme normas da marca.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo (V+) quando o objeto é detectado. (Ref.: Configuração de saída)

Sensor Indutivo

Dispositivo que detecta a presença de objetos metálicos sem contato físico através de um campo eletromagnético. (Ref.: Tipo de produto)

Montagem Embutida

Tipo de instalação onde o sensor pode ser montado faceado em material metálico sem interferir na detecção. (Ref.: Tipo de montagem)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, garantindo estabilidade no sinal. (Ref.: Histerese)

Grau de Proteção IP

Norma que indica a resistência a sólidos e líquidos; IP65/67 garante proteção contra poeira e imersão temporária. (Ref.: Grau de proteção)
