Sensor Indutivo IFM IY5063 M5 1.5mm PNP NC

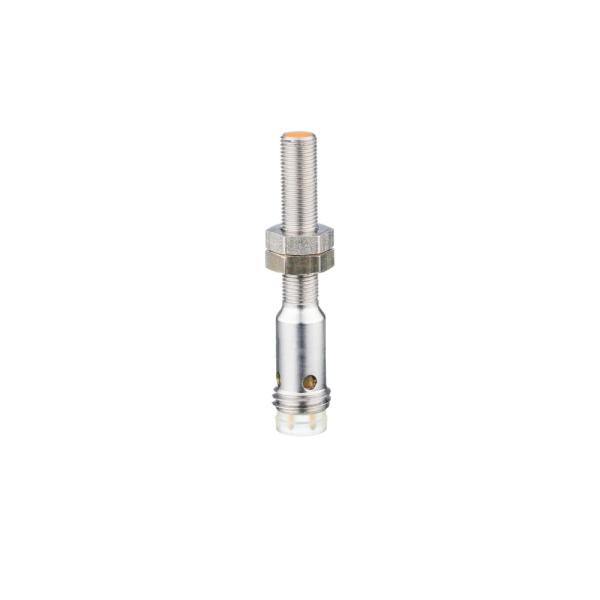

Pré-visualizar: IY5063 IFM - Sensor Indutivo IFM Automação Industrial M5 1.5mm PNP NC

IY5063 IFM - Sensor Indutivo IFM Automação Industrial M5 1.5mm PNP NC

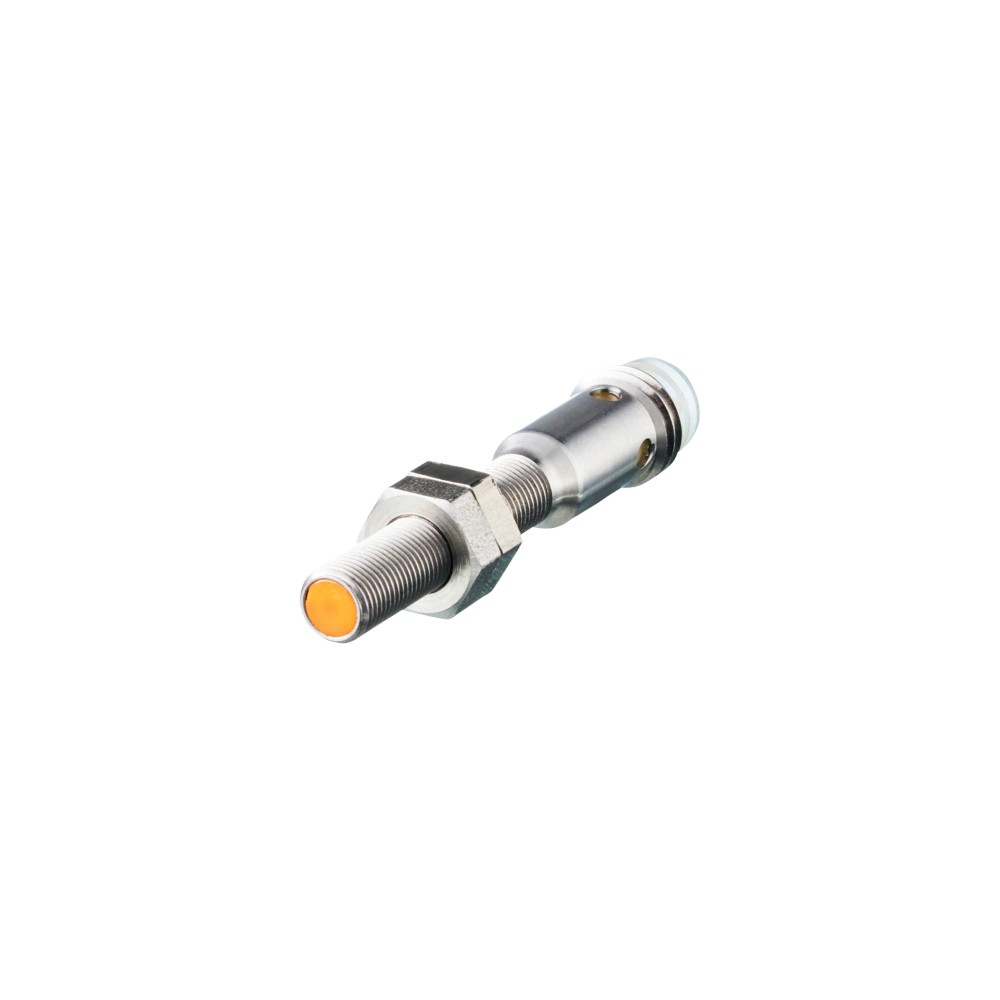

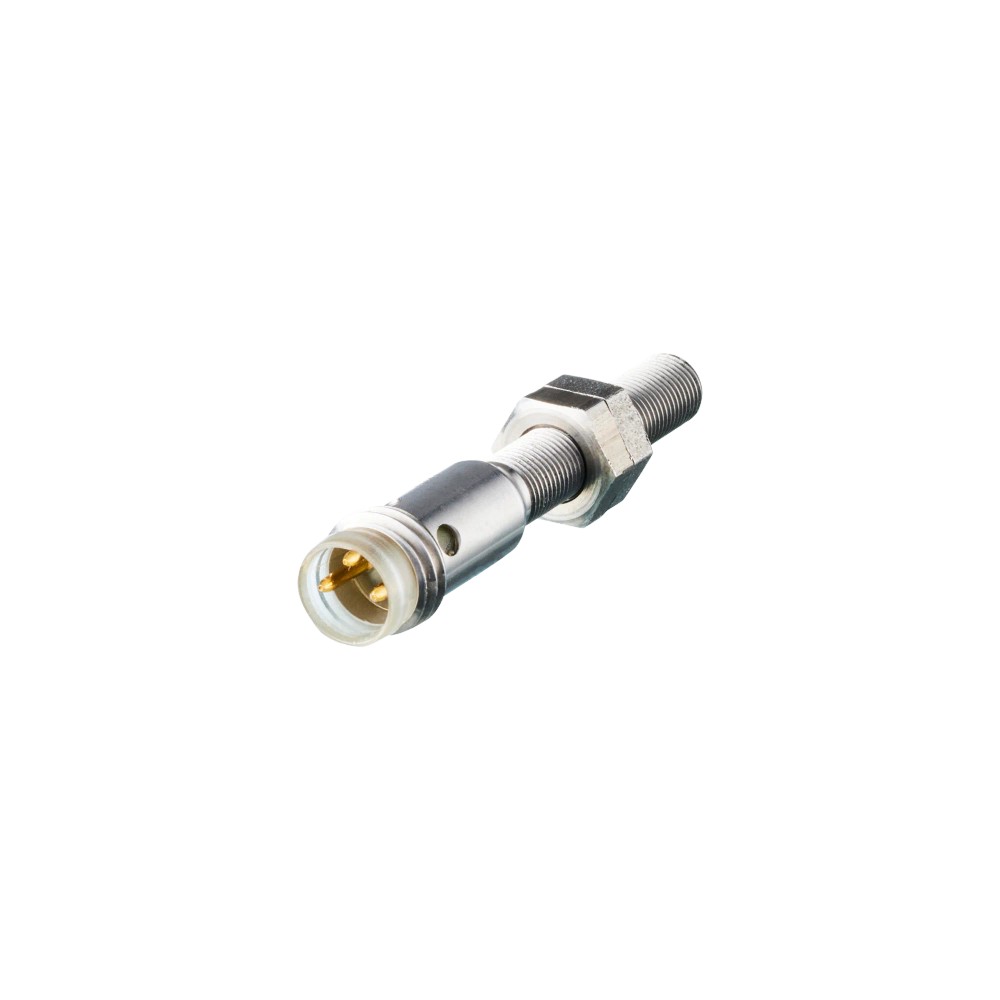

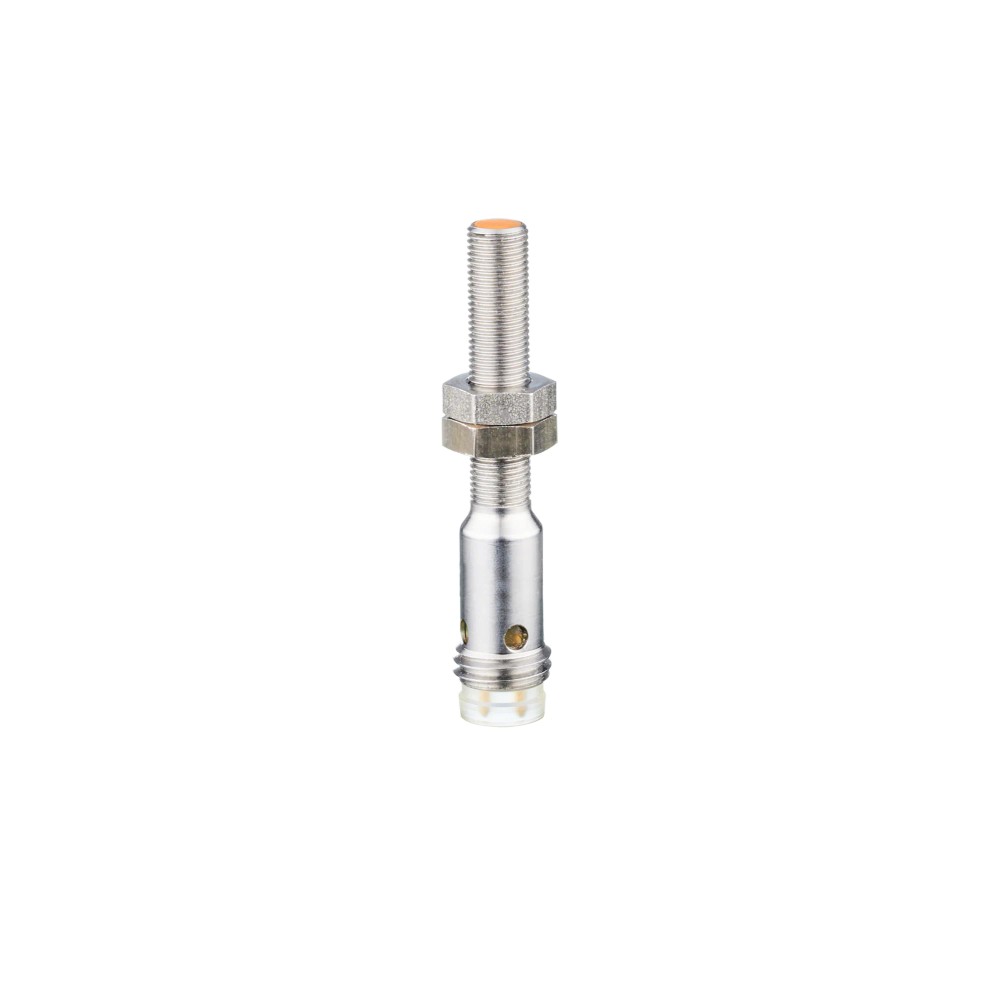

Imagem meramente ilustrativa

R$ 905,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IY5063
EAN: 4021179351799
NCM do produto: 85365090

Destaques do Produto Tipo de Rosca M5 x...mais

Fechar menu

Saiba mais sobre: "IY5063 IFM - Sensor Indutivo IFM Automação Industrial M5 1.5mm PNP NC"

Destaques do Produto

Tipo de Rosca

M5 x 0,5

Alcance

1,5 mm

Tipo de Saída

PNP

Função

Normalmente Fechado (NC)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IY5063 IFM - Sensor Indutivo IFM Automação Industrial M5 1.5mm PNP NC

O sensor indutivo IFM IY5063 é um dispositivo compacto para detecção de metais em ambientes industriais, ideal para espaços confinados. Possui rosca M5, alcance de detecção de 1,5 mm e operação PNP com saída normalmente fechada (NC). Operando a uma frequência de até 2000 Hz, oferece alta precisão e robustez em automação industrial.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IY5063
Marca	IFM
Conexão	M8 (3 fios)
Alcance de Detecção	1,5 mm
Grau de Proteção	IP65 / IP67
Temperatura de Operação	-25 a 70 °C
Frequência de Comutação	2000 Hz
Material	Aço inoxidável

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com espaço de montagem extremamente reduzido devido ao formato M5
Sistemas de automação industrial com controle por lógica PNP
Detectar presença ou fim de curso de peças metálicas ferrosas e não ferrosas

⚠ Considere outro se precisa de:

Ambientes com pressão acima das especificações de vedação IP67
Detecção de alvos não metálicos
Conexão elétrica em redes de corrente alternada (AC)
Uso em locais onde a temperatura ambiente ultrapasse 70°C

APLICAÇÕES E USO

Detecção de presença de peças pequenas em linhas de montagem automotivas.
Monitoramento de fim de curso em dispositivos de fixação de baixa dimensão.
Aplicações industriais que requerem sensores compactos em espaços de instalação restritos.

COMO ESCOLHER

Antes de comprar o IY5063 IFM - Sensor Indutivo IFM Automação Industrial M5 1.5mm PNP NC, verifique estes pontos:

Escolha este modelo se

Você precisa de um sensor extremamente compacto (diâmetro M5) e o ambiente de detecção de metais está a menos de 1,5 mm. Ideal para montagem embutida em máquinas com pouco espaço disponível.

Busque outra opção se

Sua aplicação exige distâncias de detecção superiores a 1,5 mm ou se for necessário detectar materiais não metálicos. Para estes casos, considere sensores capacitivos ou indutivos de maior diâmetro.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Formato	M5 x 0,5	Rosca padrão de montagem
Material do invólucro	Aço inoxidável 1.4305	Resistência mecânica e ambiental

Dados Elétricos
Tensão de operação	10-36 V DC	Faixa permitida de alimentação
Configuração	PNP / Normalmente Fechado	Lógica de comutação
Frequência de comutação	2000 Hz	Capacidade de detecção por segundo

Faixa de Medição
Alcance de detecção	1,5 mm	Distância nominal de operação
Histerese	1...15 % de Sr	Diferencial de comutação

Condições Ambientais
Grau de proteção	IP65, IP67	Proteção contra fluidos e poeira
Temperatura ambiente	-25...70 °C	Limites térmicos de operação

COMPATIBILIDADE

Comunicação

• Sinal binário (PNP)

Conexões

Elétrica Conector M8, 3 polos

Processo Rosca M5 x 0,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com espaço reduzido	✓	O formato M5 permite instalação em locais onde sensores de diâmetro maior não cabem.
Detecção de alvos ferrosos a 5mm	✗	O alcance nominal é de apenas 1,5 mm; o alvo estaria fora do range de detecção.
Uso em sistemas de automação PLC (DC)	✓	A saída PNP é compatível com a maioria das entradas de CLP industriais padrão 24V.

INSTALAÇÃO

Como instalar o IY5063 IFM - Sensor Indutivo IFM Automação Industrial M5 1.5mm PNP NC

Verifique a integridade física do sensor e das roscas M5.
Insira o sensor no suporte de montagem e utilize as porcas fornecidas para o ajuste de profundidade.
Aperte as porcas com um torque máximo de 2 Nm.
Conecte o cabo M8 (não incluso) alinhando os pinos conforme a marcação no sensor.
Garanta que a alimentação de 10-36V DC esteja desligada durante a conexão elétrica.
Ligue a alimentação e verifique o LED amarelo para confirmar o estado do chaveamento.

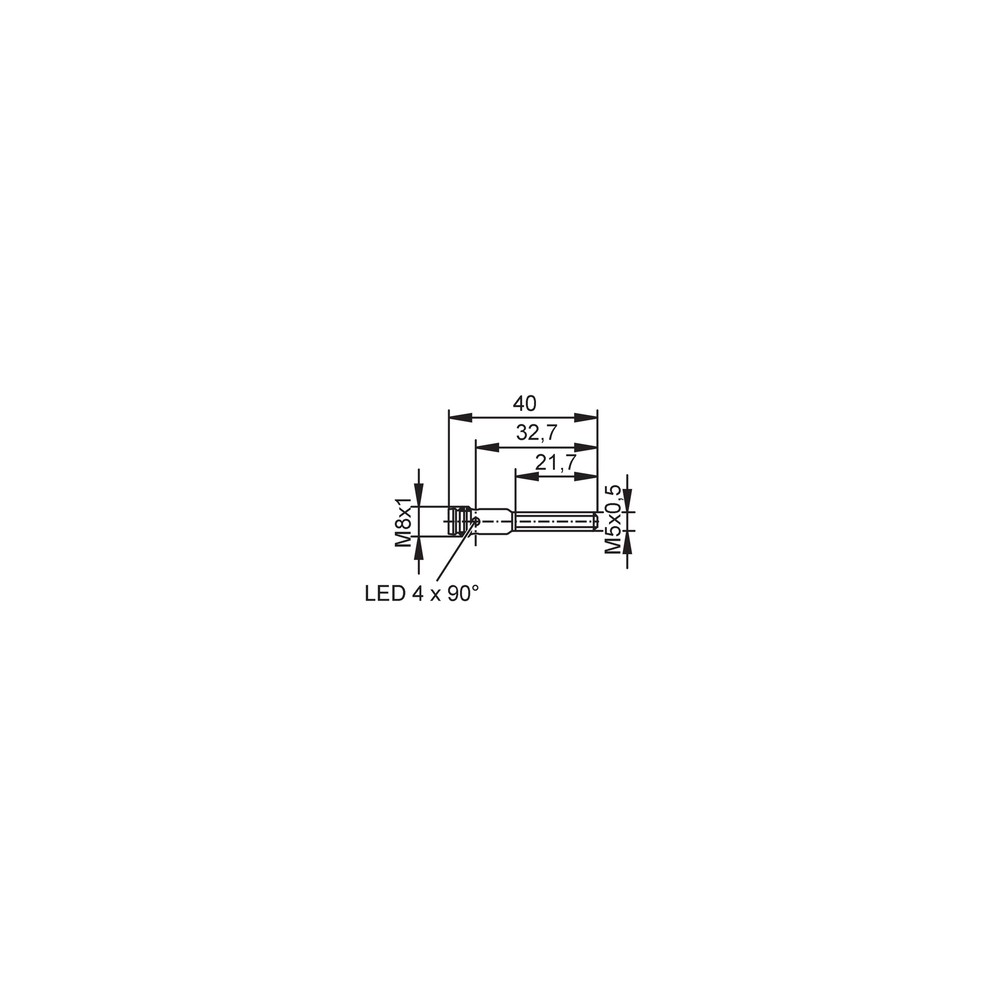

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status não acende e o sensor não comuta.	Tensão de alimentação incorreta ou falta de energia.	Verifique com um multímetro se a tensão está entre 10 e 36V DC.
O sinal de saída não altera ao aproximar o objeto metálico.	Distância do alvo acima de 1,5mm.	Meça a distância entre a face do sensor e o objeto alvo com um calibre.
O sensor apresenta comportamento intermitente.	Falha na conexão do cabo M8.	Inspecione o conector M8 e os pinos quanto a oxidação ou conexão frouxa.
Sinal de saída instável ou falso positivo.	Interferência de material não metálico ou acúmulo de cavacos.	Limpe a face ativa do sensor e garanta que o material detectado seja metal.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos IY5063 (Datasheet) Desenho Técnico e Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IY5063 da IFM?

O IY5063 é um sensor indutivo de proximidade, projetado para detectar objetos metálicos sem contato físico em aplicações de automação industrial.

O que vem incluído na compra deste sensor?

O produto acompanha o sensor e duas porcas de fixação para montagem em painéis ou suportes.

Este sensor detecta plásticos ou outros materiais?

Não, este sensor é indutivo e detecta apenas objetos metálicos. Ele não é compatível para detecção de materiais não condutores como plástico, madeira ou vidro.

Posso usar este sensor em tensões AC?

Não, ele foi desenvolvido para alimentação em corrente contínua (DC) entre 10 e 36 V. Conectar em redes AC pode danificar permanentemente o dispositivo.

O que fazer se o LED indicador não acende?

Se o LED amarelo não acende, verifique se a alimentação de 10-36V DC está presente e se a polaridade dos fios está correta, conforme o diagrama de ligação.

Como diagnosticar falhas de detecção intermitente?

Sintomas de sinal inconsistente geralmente indicam que o alvo está além da distância nominal de comutação de 1,5 mm ou que há interferência de limalha metálica na face do sensor.

Por que optar por este modelo em vez de sensores genéricos?

A compra direta através dos canais autorizados da IFM garante que você receba o produto original com rastreabilidade total, sem intermediários que possam comprometer a especificação técnica.

Preciso comprar em lote ou posso comprar apenas uma unidade?

Sim, a política comercial permite o faturamento a partir de uma unidade, sendo adequado tanto para reposição de manutenção quanto para novos projetos.

Existe algum cuidado especial na instalação mecânica?

Certifique-se de não exceder o torque de aperto de 2 Nm ao fixar as porcas, para evitar deformação no corpo do sensor M5.

Qual a procedência e certificação do sensor?

O IY5063 é fabricado sob rígidos padrões da IFM e atende às certificações cULus, CE e UKCA, assegurando conformidade com normas industriais globais.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída onde o sensor comuta o polo positivo da carga (Ref.: tipo_de_saida).

Normalmente Fechado (NC)

O estado da saída está ativo (nível alto) enquanto nenhum objeto metálico é detectado e desativa na presença do alvo (Ref.: configuracao_de_saida).

IP67

Grau de proteção que indica total proteção contra poeira e submersão temporária em água (Ref.: grau_de_protecao).

Montagem Embutida

Permite que o sensor seja instalado rente a superfícies metálicas sem afetar a precisão da detecção (Ref.: metodo_montagem).

Sensor Indutivo

Dispositivo que gera um campo eletromagnético para detectar a proximidade de objetos metálicos (Ref.: tipo_de_produto).
