Sensor Indutivo IFM IY5052 M5 PNP 1.2mm

Pré-visualizar: IY5052 IFM - Sensor Indutivo IFM Automação Industrial M5 PNP 1.2mm

IY5052 IFM - Sensor Indutivo IFM Automação Industrial M5 PNP 1.2mm

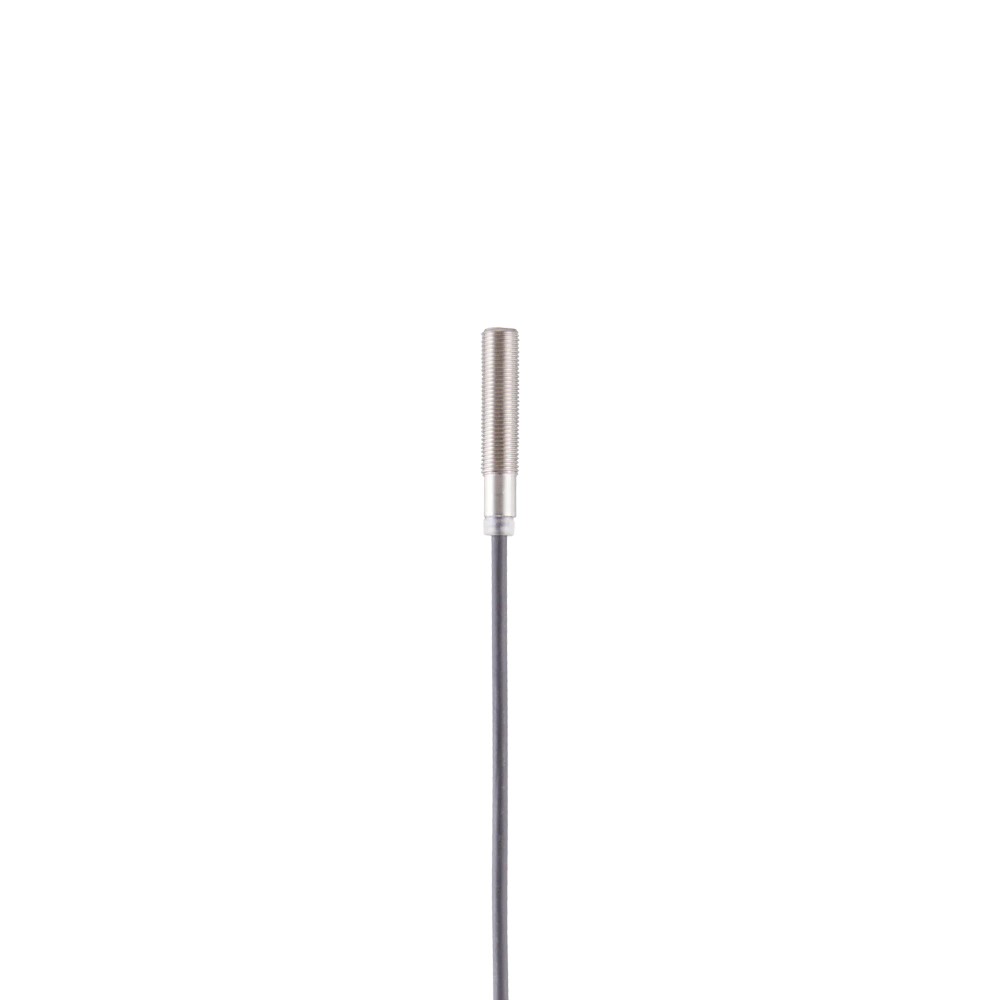

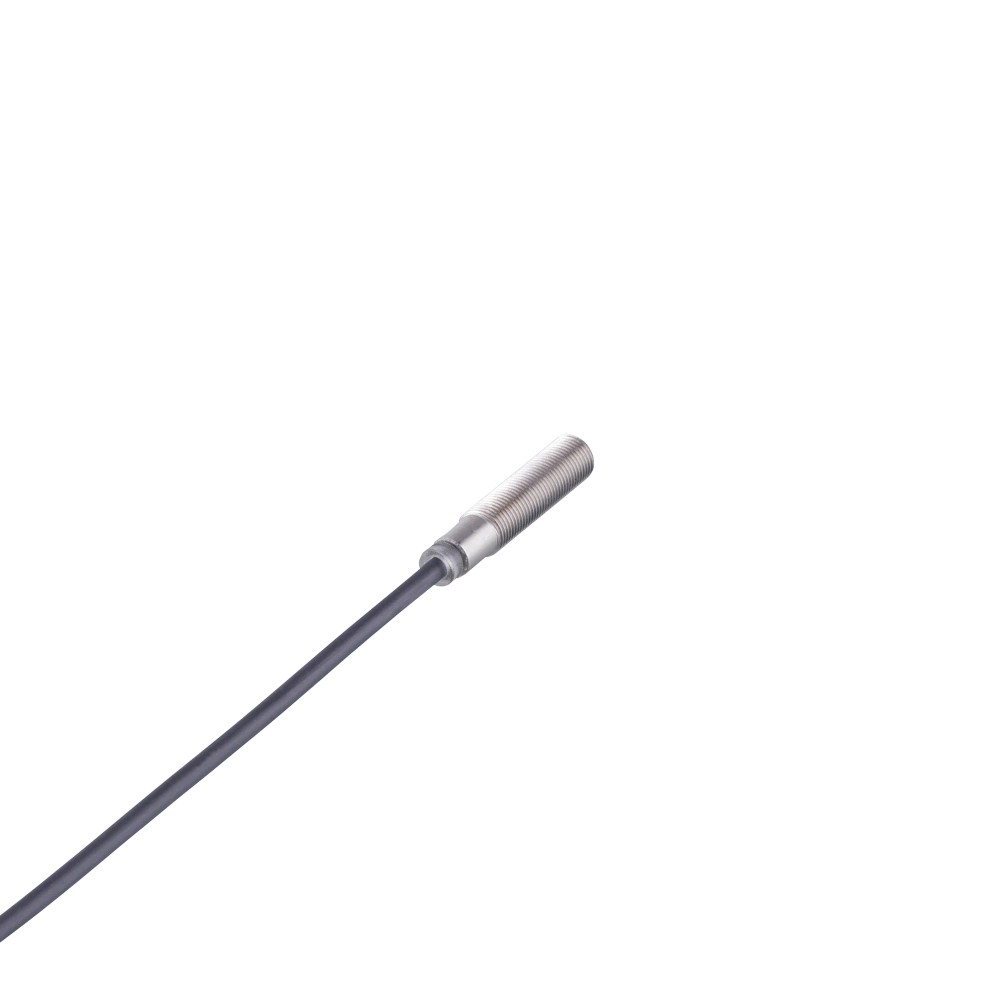

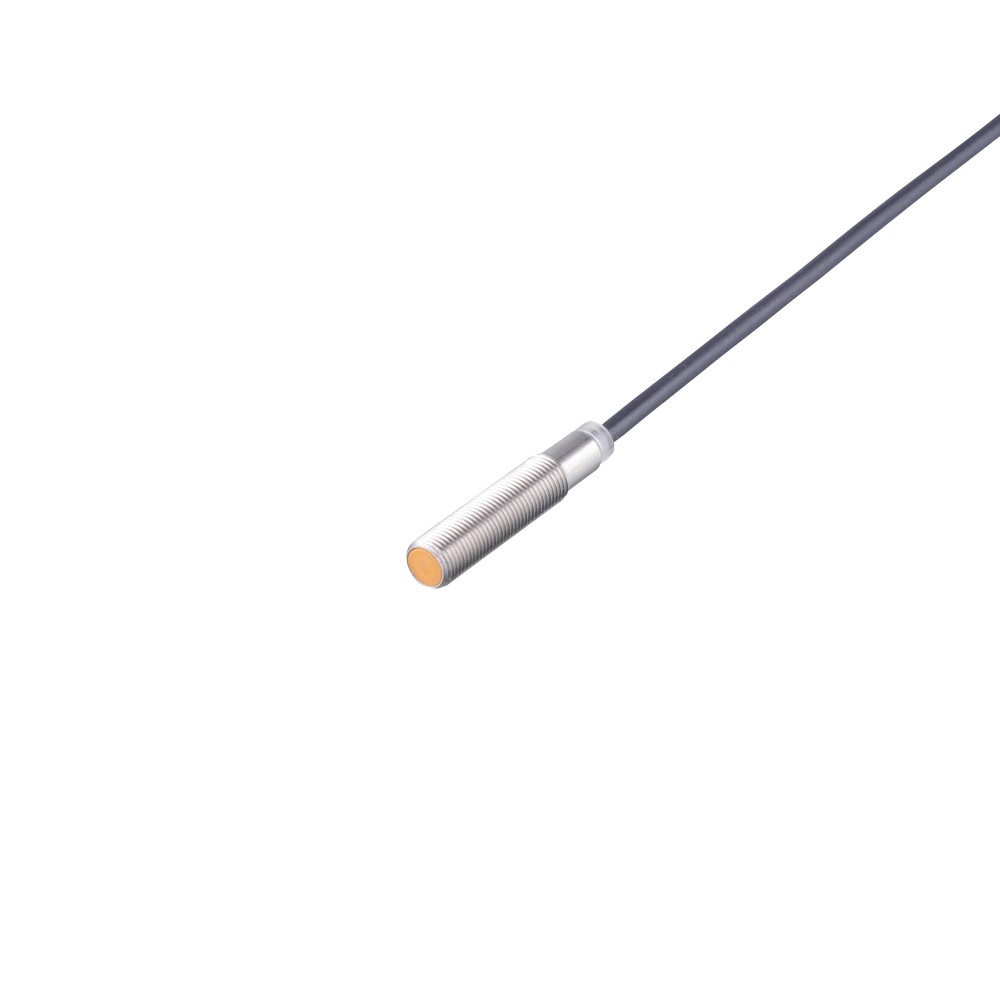

Imagem meramente ilustrativa

R$ 831,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IY5052
EAN: 4021179141161
NCM do produto: 85365090

Destaques do Produto Tipo de Montagem...mais

Fechar menu

Saiba mais sobre: "IY5052 IFM - Sensor Indutivo IFM Automação Industrial M5 PNP 1.2mm"

Destaques do Produto

Tipo de Montagem

Embutido

Diâmetro de Rosca

Alcance de Detecção

1,2 mm

Tipo de Saída

PNP

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IY5052 M5 PNP 1.2mm

O IY5052 é um sensor indutivo de alta precisão projetado para detecção de objetos metálicos em espaços confinados. Possui rosca M5, alcance de 1,2 mm e configuração de saída PNP normalmente aberta. É ideal para aplicações de automação industrial onde confiabilidade e dimensões reduzidas são exigidas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IY5052
Alcance	1,2 mm
Rosca	M5 x 0,5
Saída	PNP (NA)
Conexão	Cabo 2 m
Proteção	IP67
Montagem	Embutido

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação industrial com restrição de espaço (M5)
Detecção de precisão de objetos metálicos
Ambientes industriais com necessidade de proteção IP67
Sistemas de controle baseados em entradas digitais PNP

⚠ Considere outro se precisa de:

Locais com vibração excessiva que excedam as especificações de fixação
Aplicações com alvos não metálicos
Instalações que exijam conector plugue para substituição rápida de cabos
Temperaturas ambiente fora da faixa -25...70 °C

APLICAÇÕES E USO

Automação industrial e controle de máquinas
Posicionamento de precisão em espaços estreitos
Indústrias de manufatura e linha de montagem
Detecção de componentes metálicos em sistemas robóticos

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IY5052 M5 PNP 1.2mm, verifique estes pontos:

Escolha este produto quando

Sua aplicação exige um sensor de dimensões compactas (M5) para detecção de objetos metálicos em curtas distâncias (até 1,2 mm) e o sistema de controle utiliza lógica de entrada PNP.

Busque outra opção quando

A distância de detecção for superior a 1,2 mm, se o ambiente exigir substituição rápida (requerendo modelo com conector M8/M12) ou se a lógica do CLP for NPN.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de detecção	1,2 mm	Distância nominal para operação em aço
Tipo de montagem	embutido	Requisito para instalação nivelada
Frequência de comutação	2000 Hz	Velocidade máxima de comutação em DC

Dados elétricos
Tensão de operação	10...30 DC V	Limites de alimentação aceitos
Tipo de saída	PNP	Lógica de comutação positiva
Função de saída	normalmente aberto	Estado do contato sem detecção
Consumo de corrente	15 mA	Corrente de consumo a 24V

Condições ambientais
Grau de proteção	IP 65; IP 67	Resistência a poeira e água
Temperatura ambiente	-25...70 °C	Faixa térmica operacional

Dados mecânicos
Designação da rosca	M5 x 0,5	Especificação da carcaça
Material do invólucro	Aço inoxidável 1.4305	Resistência à corrosão
Tipo de conexão	Cabo 2 m PUR	Interface física de ligação

COMPATIBILIDADE

Comunicação

• Digital I/O (PNP)

Conexões

Elétrica Cabo PUR de 2 metros, 3 fios

Processo Rosca M5 x 0,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Interface com CLPs de 24V DC	✓	Totalmente compatível com entradas digitais tipo PNP padrão industrial.
Detecção de alvos em alumínio	✓	Funciona, mas o alcance de detecção é reduzido pelo fator de correção (fator 0,4 para alumínio).
Interface com sistemas 5V TTL	✗	A tensão de operação e sinal de saída (10-30V) podem danificar entradas de nível lógico 5V.
Ambiente com alta radiação eletromagnética	✓	O sensor possui conformidade com normas EMC (EN 61000) para ambientes industriais.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IY5052 M5 PNP 1.2mm

Verifique se o espaço de montagem permite o alojamento do sensor M5.
Posicione o sensor no local de montagem garantindo que a face ativa não sofra interferência mecânica.
Utilize as porcas de fixação inclusas para prender o sensor, aplicando torque máximo de 2 Nm.
Conecte os três fios (marrom: +V, azul: 0V, preto: carga) conforme o diagrama de ligação.
Organize o cabo de 2m garantindo que não sofra tração excessiva ou contato com partes móveis.
Alimente o sensor e verifique se o LED amarelo de status acende na presença de metal (alvo).

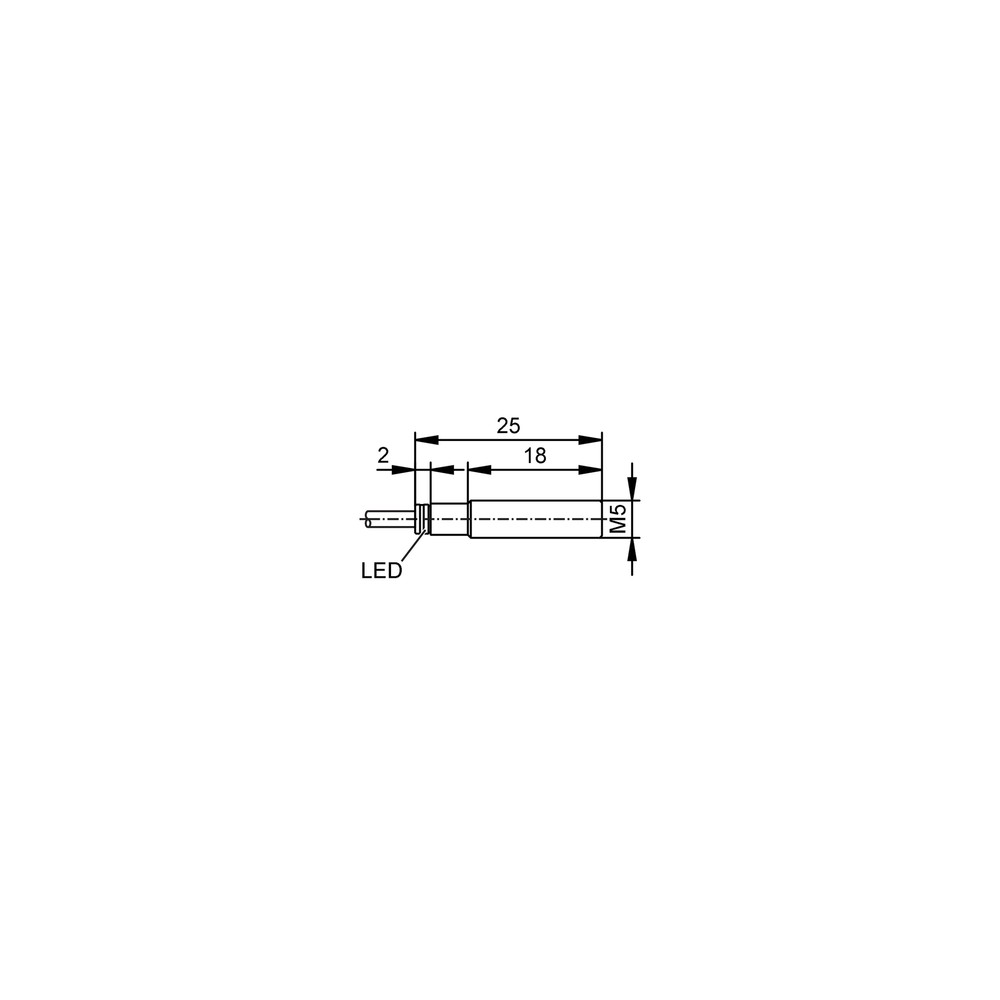

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não responde ou não acende o LED de status mesmo com alvo presente.	Ruptura interna do cabo por fadiga mecânica ou tração.	Testar continuidade dos fios e verificar tensão de alimentação na extremidade do cabo.
O sensor permanece ativado (LED aceso) sem a presença de um alvo.	Acúmulo de partículas metálicas na face de detecção.	Limpar cuidadosamente a face ativa do sensor e verificar se o sinal normaliza.
Funcionamento intermitente ou ausência de sinal.	Tensão de alimentação fora da faixa especificada (10-30V DC).	Medir a tensão nos terminais de conexão durante a operação.
O sensor detecta o alvo em distâncias inconsistentes ou não detecta.	Alinhamento incorreto do sensor durante a instalação.	Verificar o alinhamento físico e a distância entre a face ativa e o alvo conforme datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Fabricante (Datasheet) Desenho técnico em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é e para que serve o sensor IY5052?

O IY5052 é um sensor indutivo de proximidade com carcaça roscada M5, projetado para detectar objetos metálicos em aplicações industriais de automação com espaço reduzido.

O que acompanha o sensor IY5052 na embalagem?

O kit acompanha o sensor com cabo de 2 metros fixo e duas porcas de fixação metálicas para montagem.

Posso usar este sensor em circuitos que exigem saída NPN ou contato NF?

Não, este modelo possui saída PNP com função normalmente aberto (NA); ele não é adequado para circuitos que exigem saída NPN ou contato normalmente fechado (NF).

Em quais situações este sensor não é indicado?

Este sensor é otimizado para montagem embutida e não deve ser aplicado onde o alcance de detecção de 1,2 mm for insuficiente para a distância do objeto a ser detectado.

O que verificar quando o sensor para de enviar sinal?

O sintoma é a ausência de sinal de comutação na saída, podendo ser causado por ruptura interna no cabo ou curto-circuito na carga; verifique a continuidade do cabo e a corrente de carga (máx 100mA).

O que fazer se o sensor apresentar sinal instável ou falha de detecção?

O sensor indica falha de detecção ou acionamento errático geralmente devido ao acúmulo de contaminantes metálicos na face ativa; verifique a limpeza da face e o alinhamento mecânico do sensor.

Devo escolher este modelo com cabo fixo ou uma versão com conector M8?

Este sensor é uma unidade autônoma com cabo fixo, enquanto sensores com conector M8 ou M12 oferecem maior flexibilidade na troca de cabos em caso de dano físico.

Este sensor detecta plásticos ou líquidos?

A escolha entre este modelo e um sensor de tecnologia capacitiva depende do material do alvo: o indutivo IY5052 detecta apenas metais, enquanto o capacitivo detectaria plásticos ou líquidos.

Qual o cuidado principal na instalação mecânica?

O torque máximo de aperto das porcas de fixação é de 2 Nm; exceder este valor pode deformar a carcaça roscada e comprometer a estrutura interna do sensor.

Como posso garantir a procedência deste sensor?

A IFM assegura a procedência industrial do componente, sendo o faturamento realizado diretamente pela IFM Electronic Ltda com suporte técnico especializado.

GLOSSÁRIO TÉCNICO

Montagem embutida

Instalação do sensor onde a face ativa fica nivelada com o material de suporte, minimizando interferências externas. (Ref.: Tipo de montagem)

PNP

Tipo de saída de comutação que fornece sinal positivo (tensão de alimentação) quando o sensor é ativado. (Ref.: Saída de comutação)

Histerese

Diferença entre o ponto de atuação e o ponto de desatuação do sensor, garantindo estabilidade na comutação. (Ref.: 1...15 % de Sr)

IP67

Grau de proteção que indica total resistência a poeira e proteção contra imersão temporária em água. (Ref.: Proteção IP)

Face ativa

Superfície frontal do sensor onde o campo eletromagnético é emitido para detecção. (Ref.: Material da face ativa)
