Sensor Indutivo IFM IY5045 M5 PNP 0.8mm

Pré-visualizar: IY5045 IFM - Sensor Indutivo ifm Automação Industrial M5 PNP 0.8mm

IY5045 IFM - Sensor Indutivo ifm Automação Industrial M5 PNP 0.8mm

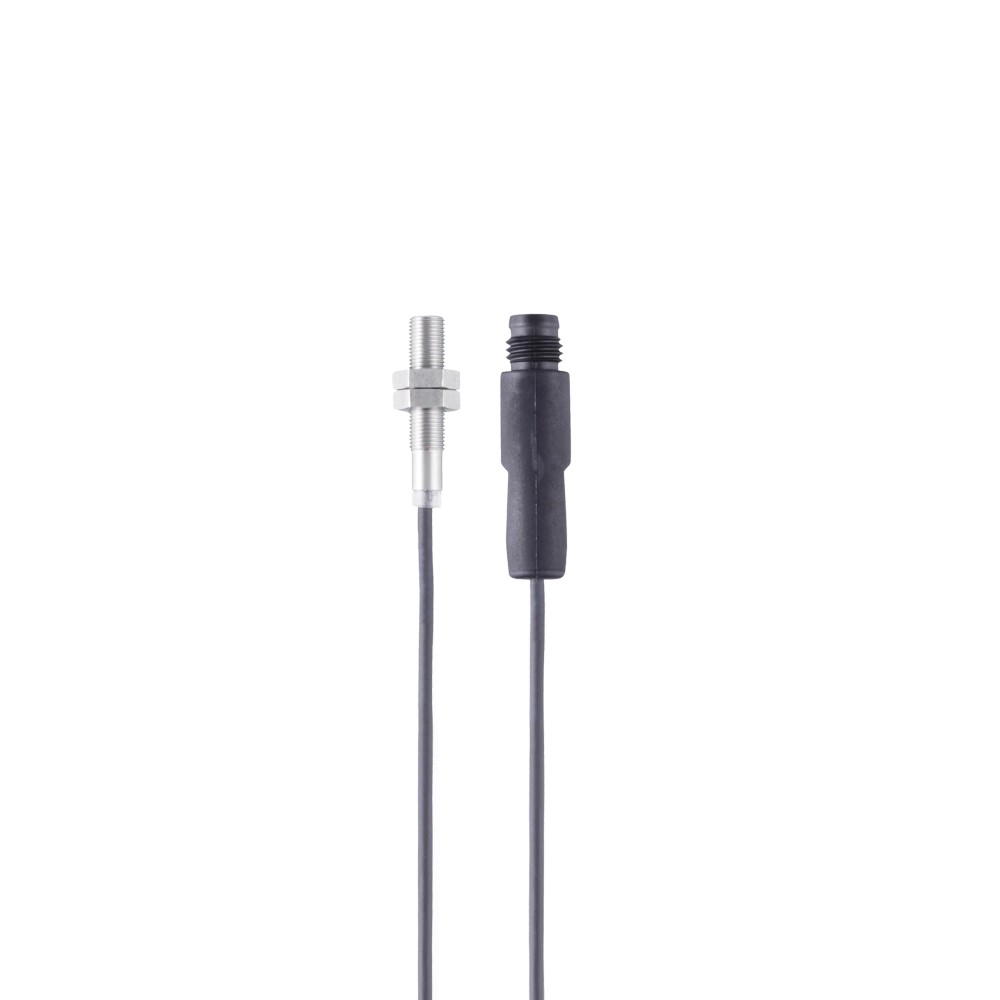

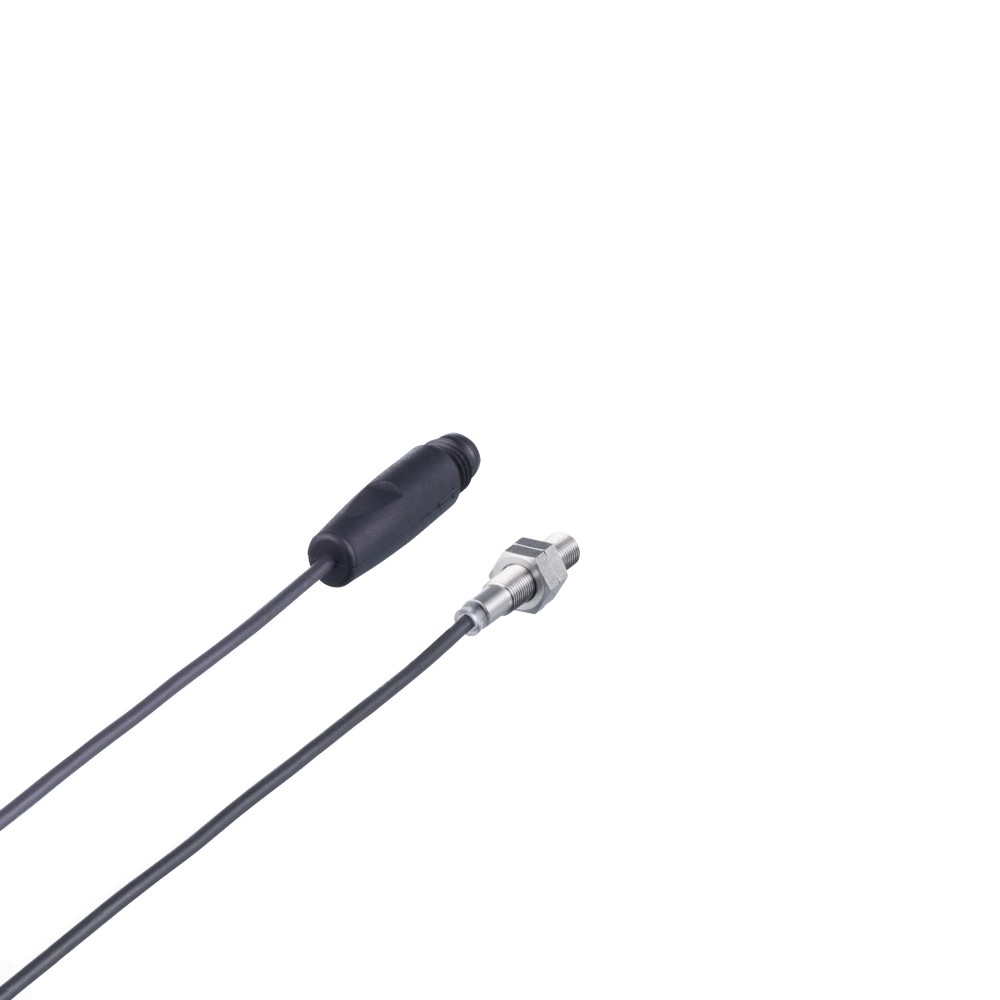

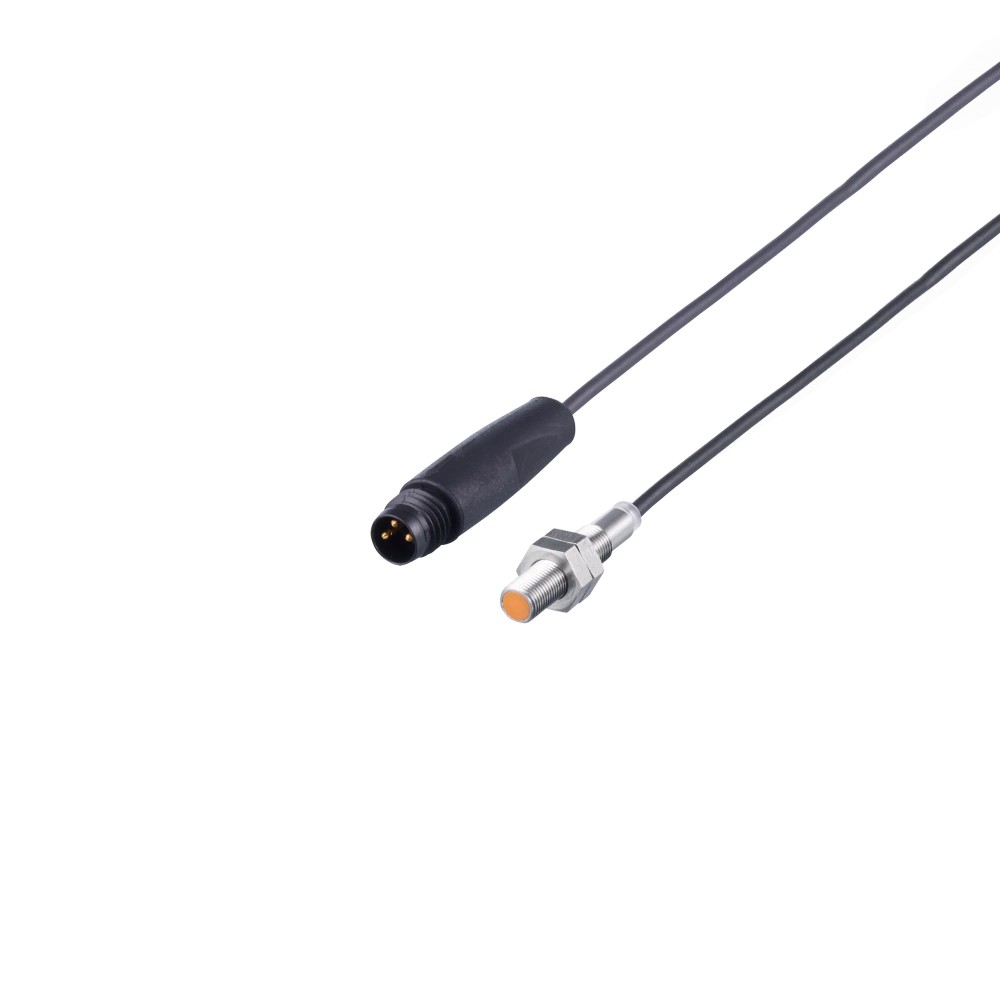

Imagem meramente ilustrativa

R$ 1.041,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IY5045
EAN: 4021179141093
NCM do produto: 85365090

Destaques do Produto Tipo de saída PNP,...mais

Fechar menu

Saiba mais sobre: "IY5045 IFM - Sensor Indutivo ifm Automação Industrial M5 PNP 0.8mm"

Destaques do Produto

Tipo de saída

PNP, normalmente aberta

Alcance de detecção

0,8 mm; montagem embutida

Alimentação

10...36 V DC

Conexão

Cabo PUR de 0,1 m e conector M8, codificação A, 3 contatos

Dimensão de montagem

Rosca M5 x 0,5; comprimento de 25 mm

Ambiente

-25...70 °C; IP65 e IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo ifm IY5045 M5 PNP, alcance de detecção de 0,8 mm

O ifm IY5045 é um sensor indutivo para detecção de objetos metálicos em aplicações industriais, inclusive em condições de instalação estreitas. Tem rosca M5 x 0,5, montagem embutida e distância real de comutação de 0,8 ± 10% mm. Sua saída é PNP normalmente aberta, com alimentação de 10 a 36 V DC e frequência de comutação de 2.000 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IY5045
Tipo	Sensor indutivo
Rosca	M5 x 0,5
Comprimento	25 mm
Montagem	Embutida
Alcance de detecção	0,8 mm
Saída	PNP, normalmente aberta
Alimentação	10...36 V DC
Conexão elétrica	Cabo PUR de 0,1 m e conector M8, codificação A, 3 contatos
Proteção e temperatura ambiente	IP65 / IP67; -25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em máquinas e sistemas de automação industrial, quando a montagem embutida e o formato roscado M5 forem adequados ao espaço disponível.
Instalações que aceitem saída PNP normalmente aberta, alimentação de 10...36 V DC e conexão elétrica por cabo PUR de 0,1 m com conector M8.
Aplicações dentro da faixa de temperatura ambiente de -25...70 °C e com requisitos de proteção IP65/IP67.

⚠ Considere outro se precisa de:

Aplicações cujo projeto exija saída NPN: a ficha especifica saída PNP.
Aplicações que exijam distância de detecção superior à especificada para este modelo; a distância real de comutação é 0,8 ± 10% mm.
Instalações cuja alimentação, conexão elétrica ou geometria de montagem não sejam compatíveis com os dados especificados.

APLICAÇÕES E USO

Aplicação descrita pelo fabricante: automação industrial, inclusive em condições de instalação estreitas; observar montagem embutida, rosca M5 x 0,5 e limites de detecção especificados.
Possibilidade de uso em detecção de peças metálicas em máquinas, desde que o material, a distância, a entrada PNP do controlador e as condições ambientais sejam compatíveis com a ficha. O fator de correção varia por material: aço 1, aço inoxidável 0,7, latão 0,5, alumínio 0,4 e cobre 0,3.
A aplicação deve permanecer dentro da temperatura ambiente de -25...70 °C e considerar a proteção IP65/IP67. A ficha não especifica um alvo, processo ou aplicação exclusiva.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo ifm IY5045 M5 PNP, alcance de detecção de 0,8 mm, verifique estes pontos:

Escolha o IY5045 quando

A instalação exigir sensor indutivo compacto de rosca M5 x 0,5, montagem embutida, saída PNP normalmente aberta e detecção na faixa especificada de 0,8 mm.

Considere outro modelo quando

O circuito exigir saída diferente de PNP, a distância de detecção necessária superar a especificada ou a instalação não aceitar a conexão M8/cabo de 0,1 m. Compare a ficha elétrica e dimensional do modelo alternativo antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada pelo fabricante.
Modelo	IY5045	Código do produto.
Área de aplicação	Aplicações industriais e automação industrial; para condições de instalação estreitas	Aplicação descrita na ficha.

Dados elétricos
Tipo de corrente	DC	Alimentação em corrente contínua.
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	15 mA (a 24 V)	Valor informado para alimentação de 24 V.
Queda de tensão máxima da saída DC	2,5 V	Limite especificado para a saída de comutação.
Corrente máxima constante da saída DC	100 mA	Limite constante da saída de comutação.
Classe de proteção elétrica	III	Classe indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção especificada.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção especificada.

Saída de comutação
Função de saída	Normalmente aberta (NA)	Estado funcional da saída indicado na ficha.
Tipo de saída	PNP	Tipo elétrico da saída de comutação.
Frequência de comutação DC	2.000 Hz	Frequência de comutação especificada para DC.

Detecção e desvios
Alcance de detecção	0,8 mm	Valor nominal informado.
Distância real de comutação Sr	0,8 ± 10% mm	Faixa de comutação indicada pelo fabricante.
Distância de trabalho	0...0,65 mm	Intervalo de trabalho especificado.
Histerese	1...15% de Sr	Valor relativo à distância real de comutação.
Variação no ponto de comutação	-10...10% de Sr	Desvio indicado em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores de correção listados na ficha para os materiais indicados.

Conexões elétricas
Conexão	Cabo PUR de 0,1 m e 1 x M8	Configuração física da conexão informada.
Conector	M8, codificação A, 3 contatos, conexão com parafuso de encaixe	Detalhamento da conexão elétrica informado na ficha.
Número de fios	3	Quantidade de fios especificada.

Condições ambientais e conformidade
Grau de proteção	IP65 e IP67	Graus de proteção declarados; observar as condições de instalação e conexão.
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente especificada.
EMC – ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis informados na ficha para descarga eletrostática.
EMC – HF irradiado	EN 61000-4-3: 10 V/m	Nível informado para alta frequência irradiada.
EMC – Burst	EN 61000-4-4: 2 kV	Nível informado para transientes rápidos.
EMC – AF com fio	EN 61000-4-6: 10 V	Nível informado para perturbação conduzida.
Emissão	EN 55011, classe B	Classificação de emissão indicada na ficha.

Dados mecânicos e materiais
Designação da rosca	M5 x 0,5	Dimensão mecânica da rosca.
Dimensões	M5 x 0,5 / comprimento 25 mm	Dimensões principais informadas.
Tipo de montagem	Embutida	Configuração de montagem especificada.
Invólucro	Forma construtiva de roscas	Descrição construtiva indicada na ficha.
Material do invólucro	1.4305 (aço inoxidável / 303)	Material informado para o invólucro.
Material da face ativa	POM	Material informado para a face ativa.
Torque máximo de aperto	2 Nm	Limite de aperto especificado.
Peso	13,3 g	Valor informado no conjunto de atributos do produto.

Display e elementos de operação
Indicador	1 LED amarelo de status de chaveamento	Indicação visual informada na ficha.

Dados adicionais
Designação do modelo	IYB30,8-BPKG/V2A/0,1M/AS-610	Designação técnica associada ao produto na ficha.
MTTF	2053 anos	Valor declarado no conjunto de atributos; consultar as condições e método de cálculo do fabricante.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. O produto é especificado como sensor discreto com saída de comutação PNP normalmente aberta.

Conexões

Elétrica Alimentação DC de 10...36 V; saída de comutação PNP normalmente aberta, 3 fios; conexão por cabo PUR de 0,1 m e conector M8, codificação A, 3 contatos. Confirmar no datasheet a atribuição dos contatos e a interface de entrada do dispositivo receptor antes da ligação.

Processo Conexão mecânica roscada M5 x 0,5, comprimento de 25 mm, montagem embutida. Não há conexão de processo para fluido especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou circuito que aceite sinal de sensor PNP normalmente aberto e a faixa elétrica especificada	✓	A ficha informa saída PNP normalmente aberta e alimentação de 10...36 V DC; confirmar a compatibilidade elétrica do receptor e a pinagem no datasheet.
Dispositivo que exija saída NPN	✗	A saída especificada para o IY5045 é PNP.
Instalação com rosca M5 x 0,5 e espaço compatível com comprimento de 25 mm	✓	Essas são as dimensões mecânicas informadas para o produto; conferir a geometria completa no desenho dimensional.
Aplicação que necessite detecção a distância superior à especificada	✗	A distância real de comutação informada é 0,8 ± 10% mm; a distância de trabalho indicada é 0...0,65 mm.
Uso em ambiente dentro de -25...70 °C e com requisito de proteção IP65/IP67	✓	Esses limites e graus de proteção constam na ficha do produto; a adequação também depende das condições efetivas de instalação.

INSTALAÇÃO

Como instalar o Sensor Indutivo ifm IY5045 M5 PNP, alcance de detecção de 0,8 mm

Confirme que a rosca de montagem é M5 x 0,5 e que há espaço para o corpo de 25 mm.
Verifique o desenho dimensional e a posição de instalação antes de montar o sensor.
Instale na configuração embutida especificada, sem exceder o torque máximo de aperto de 2 Nm.
Confirme que a alimentação DC está entre 10 e 36 V e que a entrada receptora aceita saída PNP normalmente aberta.
Conecte o cabo PUR de 0,1 m e o conector M8 de acordo com a pinagem indicada no datasheet; não presuma a atribuição dos contatos.
Após a ligação, valide o estado de comutação pelo LED amarelo e confirme a detecção na distância de trabalho especificada.

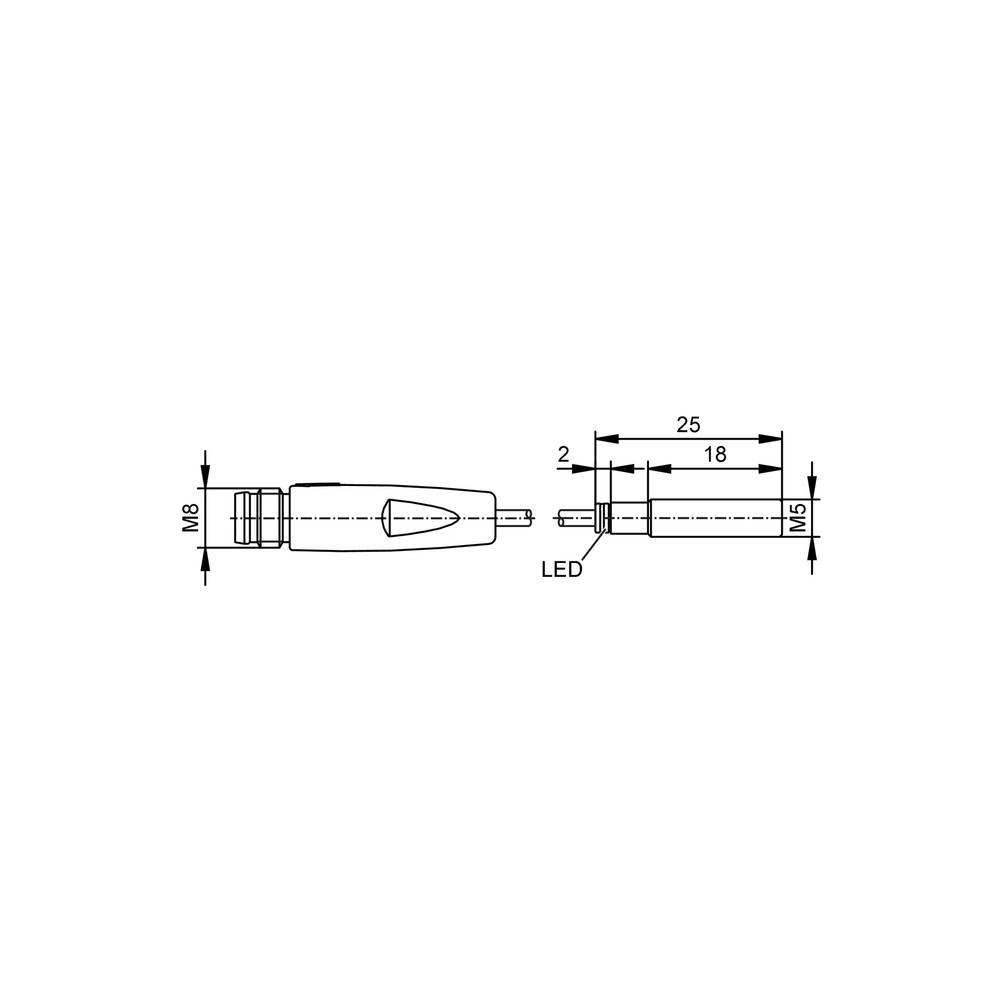

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta diante do alvo.	Alimentação fora da faixa, ligação incompatível com a saída PNP ou alvo além da distância de trabalho.	Meça a alimentação nos terminais, confira a interface PNP e teste a detecção dentro da distância de trabalho de 0...0,65 mm.
A entrada do controlador permanece no estado oposto ao esperado.	A lógica normalmente aberta ou a compatibilidade elétrica da entrada não corresponde à configuração do circuito.	Confirme que a entrada aceita sinal PNP e verifique a função normalmente aberta no esquema do sistema e no datasheet.
A detecção varia conforme o material do alvo.	Os materiais indicados têm fatores de correção diferentes, o que altera a distância efetiva de detecção.	Identifique o material do alvo e compare o fator de correção especificado; teste a distância dentro dos limites da aplicação.
O LED de status não acende durante o teste.	Pode haver ausência de alimentação, conexão incorreta ou condição de detecção não atingida.	Verifique a tensão de alimentação, a conexão M8 e a pinagem no datasheet; depois aproxime um alvo dentro da distância de trabalho.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IY5045 – português (Datasheet) Desenho em escala IY5045 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IY5045 e para que tipo de aplicação serve?

É um sensor indutivo ifm para detecção em automação industrial. A ficha também o indica para instalações estreitas, desde que sejam respeitadas as condições mecânicas e elétricas.

Ele funciona com entrada de controlador PNP?

A saída do sensor é PNP normalmente aberta. A compatibilidade deve ser confirmada com a faixa elétrica e a pinagem da entrada do controlador.

O produto acompanha porcas de fixação?

Sim. A ficha lista duas porcas de fixação como material incluído.

Posso usar este modelo em um circuito que exige saída NPN?

Não como substituto direto baseado apenas nesta ficha: o IY5045 tem saída PNP. Se o circuito exigir NPN, selecione um sensor com essa saída e confirme os demais requisitos.

Ele serve quando preciso detectar o alvo a mais de 0,8 mm?

A ficha informa distância real de comutação de 0,8 ± 10 mm e distância de trabalho de 0...0,65 mm. Para uma exigência maior, verifique outro modelo com alcance especificado para essa condição.

O sensor não está comutando; o que devo verificar antes de trocar?

Verifique primeiro se a alimentação está entre 10 e 36 V DC e se a entrada receptora é compatível com PNP. Depois confira a conexão e teste o alvo dentro da distância de trabalho.

A detecção falha com um alvo de outro metal; isso significa que o sensor está danificado?

Não necessariamente: a ficha indica fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Confira o material do alvo e valide a distância de detecção para essa aplicação.

Devo comprar um kit ou apenas o sensor?

O item é o sensor IY5045 e a ficha lista duas porcas de fixação incluídas. Não há indicação de kit adicional; verifique separadamente os requisitos de cabo, entrada e instalação do sistema.

Como faço a montagem sem danificar a rosca?

Use a rosca M5 x 0,5 e não exceda o torque máximo especificado de 2 Nm. Consulte o desenho dimensional para validar o encaixe na montagem.

Como confirmar a ligação do conector M8?

Consulte a pinagem no datasheet antes de ligar, pois a ficha do anúncio não detalha a atribuição dos contatos. Confirme também a tensão DC e a compatibilidade da entrada com a saída PNP.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar alvos metálicos sem contato mecânico direto. (Ref.: Tipo de produto: sensor indutivo.)

PNP

Tipo de saída de comutação indicado para o sensor; a entrada conectada deve ser compatível com esse tipo de sinal. (Ref.: Saída: PNP.)

Normalmente aberta (NA)

Função de saída identificada como normalmente aberta na ficha do produto. (Ref.: Função de saída: normalmente aberta.)

Distância real de comutação (Sr)

Distância de comutação indicada pelo fabricante para a especificação do sensor. (Ref.: Sr: 0,8 ± 10% mm.)

Montagem embutida

Configuração de montagem declarada para o sensor. (Ref.: Tipo de montagem: embutido.)
