Sensor Indutivo IFM IY5036 M5 0.8mm PNP NA

Pré-visualizar: IY5036 IFM - Sensor Indutivo ifm Automação Industrial M5 0.8mm PNP NA

IY5036 IFM - Sensor Indutivo ifm Automação Industrial M5 0.8mm PNP NA

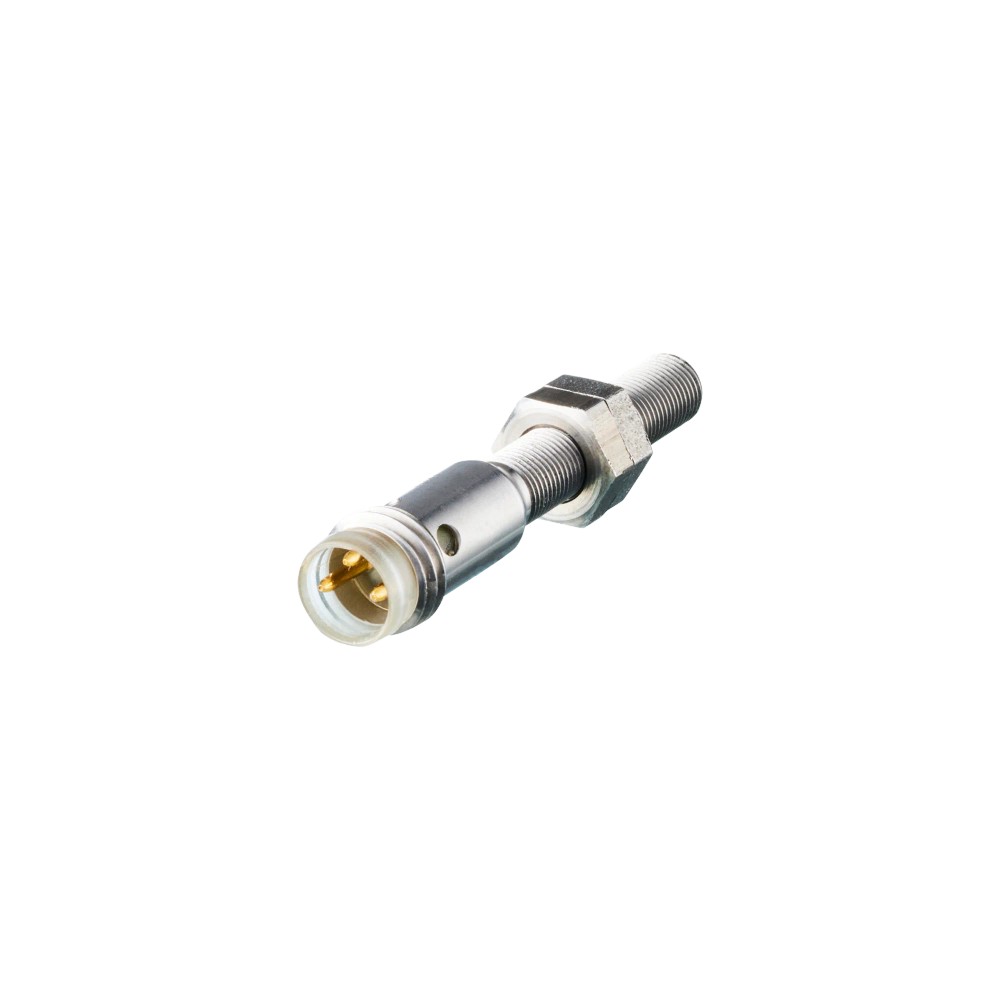

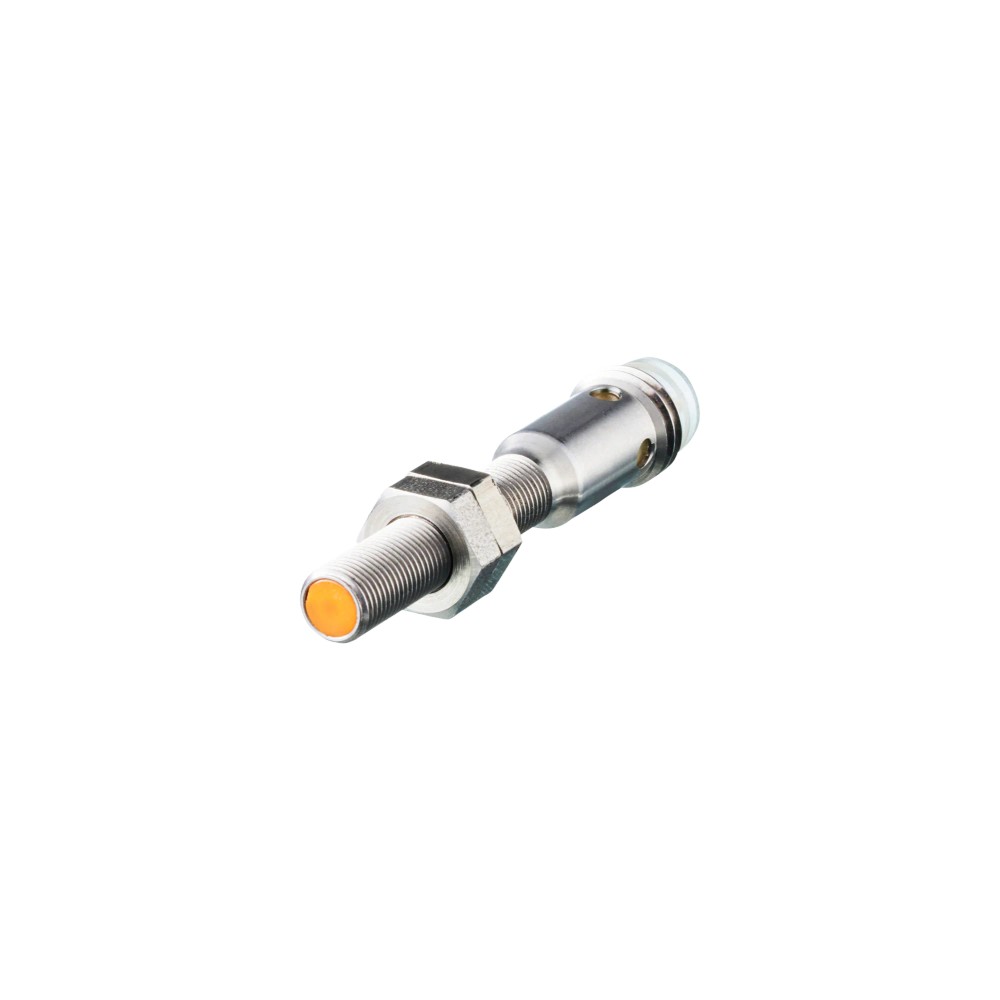

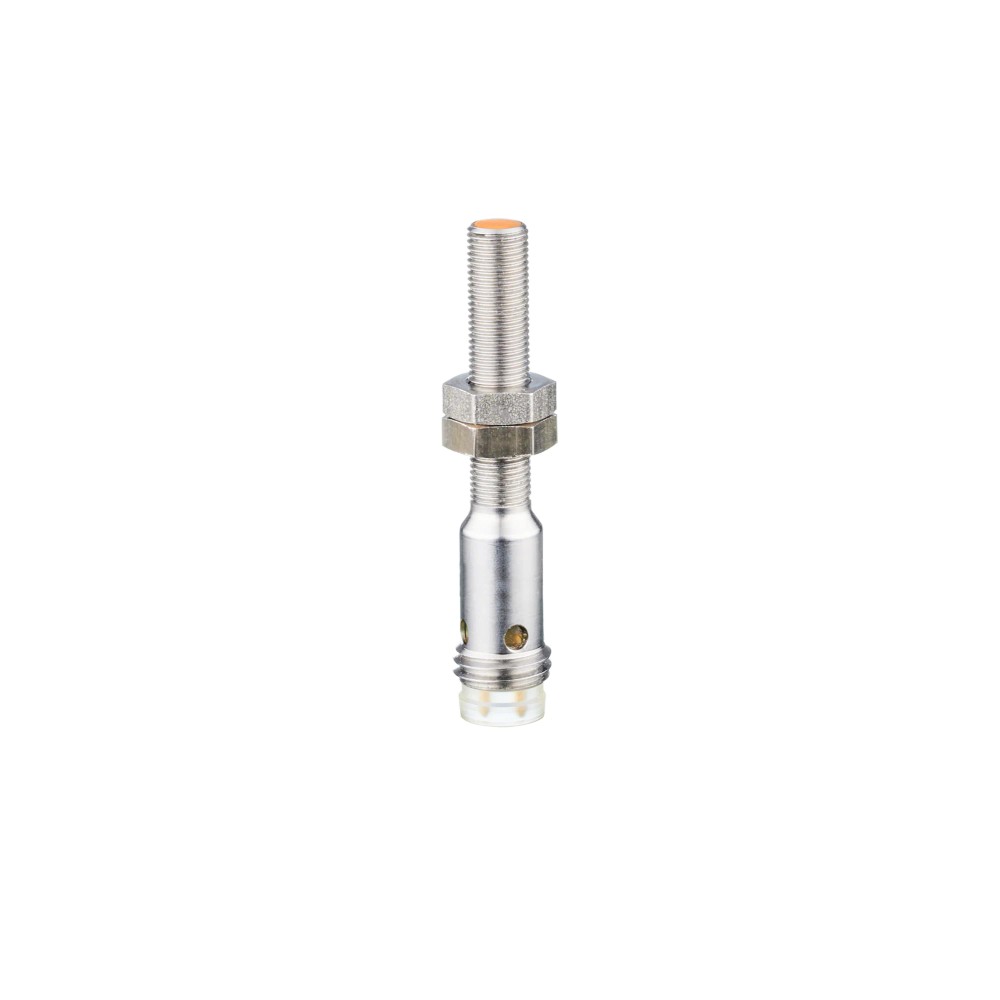

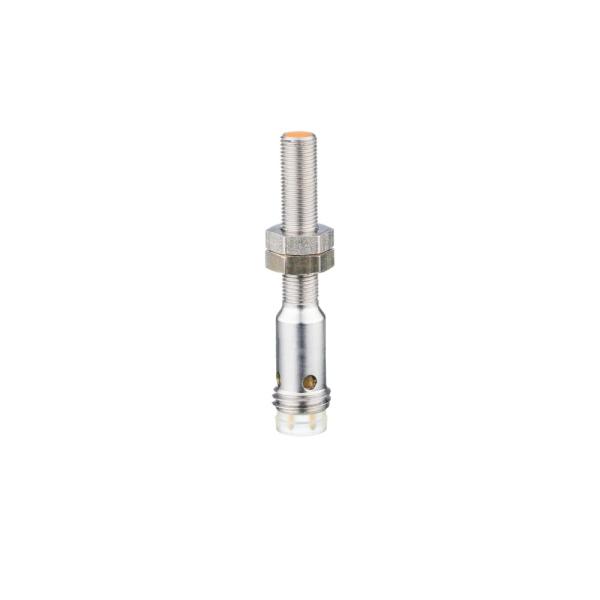

Imagem meramente ilustrativa

R$ 1.021,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IY5036
EAN: 4021179141000
NCM do produto: 85365090

Destaques do Produto Tipo de saída PNP...mais

Fechar menu

Saiba mais sobre: "IY5036 IFM - Sensor Indutivo ifm Automação Industrial M5 0.8mm PNP NA"

Destaques do Produto

Tipo de saída

PNP normalmente aberta

Alcance de detecção

0,8 mm, embutido

Rosca e comprimento

M5 x 0,5; 40 mm

Conexão elétrica

M8, codificação A, 3 contatos

Alimentação

10...36 V DC

Frequência de comutação

2000 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo ifm IY5036, M5 x 0,5, alcance de detecção de 0,8 mm, PNP normalmente aberto

O ifm IY5036 é um sensor indutivo para detecção de objetos metálicos em aplicações industriais e de automação. Possui saída PNP normalmente aberta, alcance nominal de 0,8 mm e montagem embutida. Seu corpo roscado M5 x 0,5 tem comprimento de 40 mm, e a conexão elétrica é M8 com 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor indutivo
Modelo	IY5036
Designação da rosca	M5 x 0,5
Comprimento	40 mm
Alcance de detecção	0,8 mm; montagem embutida
Saída	PNP, normalmente aberta
Conexão elétrica	M8, codificação A, 3 contatos
Tensão de operação	10...36 V DC
Grau de proteção	IP 65
Temperatura ambiente	-25...70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva em aplicações industriais ou de automação com espaço de instalação estreito, quando o alcance de 0,8 mm e a montagem embutida atendem ao projeto.
Circuitos de entrada compatíveis com saída PNP normalmente aberta e alimentação de 10...36 V DC.
Instalações que aceitem corpo roscado M5 x 0,5, conexão elétrica M8 de 3 contatos e proteção IP 65.

⚠ Considere outro se precisa de:

Não selecione quando a aplicação exigir alcance de detecção superior a 0,8 mm ou distância de trabalho além de 0...0,65 mm.
Não selecione para entrada que exija saída NPN ou normalmente fechada; este modelo é PNP normalmente aberto.
Não selecione para alimentação fora de 10...36 V DC, ambiente fora de -25...70 °C ou condição de proteção superior à indicada como IP 65.

APLICAÇÕES E USO

Aplicação descrita pelo fabricante: automação industrial em condições de instalação estreitas, respeitando a montagem embutida e a distância de trabalho indicada.
Possibilidade de uso: detecção de alvos metálicos em máquinas ou dispositivos industriais, desde que a distância, o material do alvo e os fatores de correção da ficha sejam considerados; validar o funcionamento na configuração real.
A ficha não especifica uma aplicação por máquina, setor ou tipo de alvo. Não extrapolar a classificação IP 65 para imersão ou para condições ambientais não declaradas.

COMO ESCOLHER

Antes de comprar o Sensor indutivo ifm IY5036, M5 x 0,5, alcance de detecção de 0,8 mm, PNP normalmente aberto, verifique estes pontos:

Escolha o IY5036

Quando o equipamento requer sensor indutivo embutido, saída PNP normalmente aberta, conexão M8 de 3 contatos e detecção nominal de 0,8 mm, respeitando a faixa de alimentação e temperatura especificadas.

Busque outra configuração

Quando o circuito exigir NPN ou contato normalmente fechado, quando o alvo precisar ser detectado além da distância de trabalho declarada ou quando a instalação exceder os limites de alimentação, temperatura ou proteção informados. Confirme a configuração requerida no esquema elétrico do equipamento.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional declarada pelo fabricante.
Modelo	IY5036	Código do produto.
Aplicação	Aplicações industriais e automação industrial; condições de instalação estreitas	Aplicações descritas na ficha do produto.
Montagem	Embutido	Tipo de montagem indicado para o sensor.

Dados elétricos
Tipo de corrente	DC	Tipo de corrente de alimentação.
Tensão de operação	10...36 V DC	Faixa de alimentação especificada.
Consumo de corrente	15 mA (a 24 V)	Valor informado para alimentação de 24 V.
Classe de proteção	III	Classe de proteção elétrica declarada.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra curto-circuitos	Sim; por impulso	Tipo de proteção contra curto-circuito especificado.
EMC	EN 61000-4-2 ESD (4 kV CD / 8 kV AD); EN 61000-4-3 HF irradiado (3 V/m); EN 61000-4-4 Burst (2 kV); EN 61000-4-6 AF com fio (3 V); EN 55011 classe B	Ensaios e classificação EMC conforme os valores descritos na ficha.

Saída e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Função de saída	Normalmente aberto	Estado funcional da saída especificado.
Número de fios	3 fios	Configuração elétrica declarada.
Intensidade de corrente máxima constante da saída DC	100 mA	Limite máximo constante informado para a saída.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.
Frequência de comutação DC	2000 Hz	Frequência de comutação indicada.

Detecção e desvios
Alcance de detecção	0,8 mm	Alcance nominal declarado para montagem embutida.
Distância real de comutação Sr	0,8 ± 10% mm	Valor real de comutação e tolerância declarados.
Distância de trabalho	0...0,65 mm	Faixa de trabalho indicada na ficha.
Histerese	1...15% de Sr	Faixa declarada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10% de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar na avaliação do alcance para o alvo.

Conexões
Conexão elétrica	1 x M8; codificação A; 3 contatos	Configuração da conexão elétrica declarada.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP 65	Grau de proteção declarado; não representa proteção contra condições além da classificação.

Dados mecânicos
Designação da rosca	M5 x 0,5	Dimensão da rosca do corpo.
Comprimento	40 mm	Comprimento informado para o invólucro.
Invólucro	Forma construtiva de roscas	Construção descrita na ficha.
Materiais	Invólucro: 1.4305 (aço inoxidável / 303); janela dos LEDs: PA; face ativa: POM	Materiais declarados para as partes do sensor.
Torque máximo de aperto	2 Nm	Limite de torque indicado para instalação.
Peso	10,8 g	Massa declarada no conjunto de dados técnicos.

Indicação visual
Display / status de chaveamento	4 x 90° LED, amarelo	Indicação visual de estado descrita na ficha.

Conformidade e dados complementares
Certificado UL	Ta: -25...70 °C; Enclosure type: Type 1; fontes de alimentação: Limited Voltage/Current; número de aprovação UL: A053; número do arquivo UL: E174191	Dados de certificação UL informados na ficha; confirmar condições aplicáveis na documentação do fabricante.
MTTF	1999 anos	Valor informado na ficha; não deve ser interpretado como período de garantia ou vida útil garantida.
GTIN	4021179141000	Identificador comercial do produto.
Part number / SKU	IY5036	Código de identificação do produto.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; a saída informada é de comutação PNP.

Conexões

Elétrica Conexão elétrica M8, codificação A, 3 contatos. Saída PNP normalmente aberta; alimentação de 10...36 V DC. A compatibilidade elétrica depende de a entrada do equipamento aceitar saída PNP e dos limites elétricos especificados.

Processo Conexão mecânica por corpo roscado M5 x 0,5, comprimento de 40 mm; montagem embutida. A conexão elétrica M8 não é a conexão mecânica de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com PNP normalmente aberto e alimentação entre 10 e 36 V DC.	✓	Corresponde ao tipo de saída e à faixa de tensão especificados para o sensor.
Entrada que exige sinal NPN ou normalmente fechado.	✗	A ficha especifica saída PNP normalmente aberta.
Montagem com alojamento roscado M5 x 0,5 e espaço para o comprimento de 40 mm.	✓	Essas são as dimensões mecânicas declaradas; a montagem indicada é embutida.
Aplicação que exige detecção a distância superior à distância de trabalho de 0...0,65 mm.	✗	A distância de trabalho indicada não atende a essa exigência.
Ambiente dentro de -25...70 °C e exigência de proteção IP 65.	✓	A faixa de temperatura ambiente e o grau de proteção correspondem aos dados informados.
Equipamento com conector diferente de M8, codificação A, 3 contatos, sem interface de adaptação especificada.	✗	A ficha informa a conexão M8 de 3 contatos; não especifica adaptadores ou outra conexão.

INSTALAÇÃO

Como instalar o Sensor indutivo ifm IY5036, M5 x 0,5, alcance de detecção de 0,8 mm, PNP normalmente aberto

Confirme que o sensor escolhido corresponde à entrada do controlador: saída PNP normalmente aberta e alimentação de 10...36 V DC.
Verifique no desenho dimensional se a rosca M5 x 0,5, o comprimento de 40 mm e a montagem embutida cabem no alojamento.
Instale sem exceder o torque máximo de aperto de 2 Nm.
Conecte usando a conexão M8, codificação A, de 3 contatos; consulte o datasheet para a atribuição dos contatos antes de energizar.
Confira polaridade, alimentação e compatibilidade da entrada, sem exceder os limites elétricos declarados.
Energize e valide a comutação com o alvo na distância de trabalho aplicável; observe o LED amarelo de status.

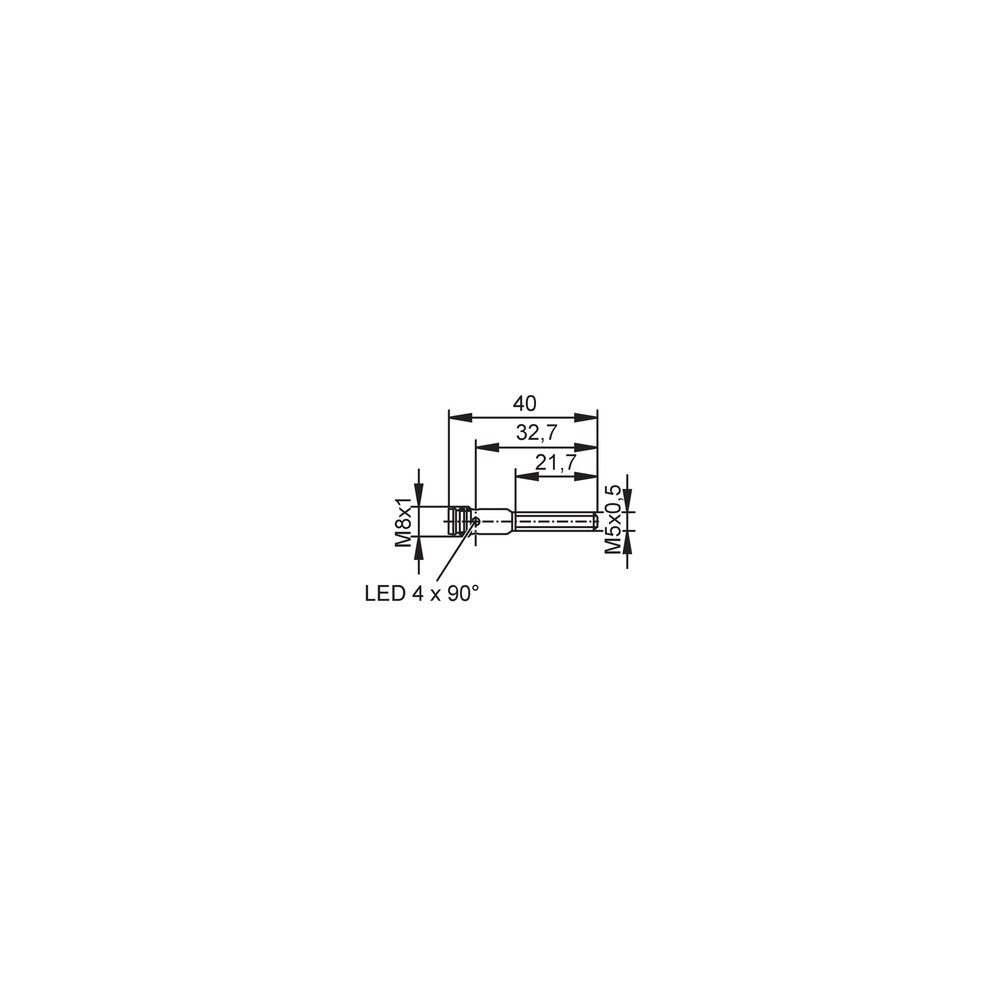

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alimentação fora da faixa, ligação incorreta, entrada incompatível com PNP ou alvo fora da distância de trabalho.	Meça a alimentação nos terminais, confira o esquema do datasheet e teste a comutação dentro da distância de trabalho especificada.
A entrada do controlador permanece inativa embora o sensor esteja alimentado.	A entrada pode exigir lógica NPN ou normalmente fechada, diferente da saída PNP normalmente aberta do IY5036.	Confira o tipo e a lógica da entrada no controlador e compare com a saída do sensor; verifique também o estado indicado pelo LED.
A detecção ocorre a uma distância menor do que a esperada.	O alcance depende do material do alvo; a ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre.	Identifique o material do alvo e compare seu fator de correção com os dados do fabricante; meça a distância de instalação.
Comutação intermitente ou ausência de sinal após a montagem.	Conexão M8 mal encaixada, configuração dos contatos incorreta ou instalação mecânica que não respeita as dimensões e condições de montagem.	Desenergize o circuito, confira o encaixe e a codificação da conexão, valide a atribuição dos contatos no datasheet e inspecione a montagem M5 embutida.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IY5036 em português (Datasheet) Desenho em escala do IY5036 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ifm IY5036 e para que serve?

É um sensor indutivo para detecção de objetos em aplicações industriais e de automação. A ficha indica uso em condições de instalação estreitas e saída PNP normalmente aberta.

O IY5036 funciona com qual conexão e alimentação?

A conexão elétrica é M8, codificação A, com 3 contatos, e a alimentação especificada é de 10...36 V DC. A entrada do equipamento deve ser compatível com saída PNP normalmente aberta.

O que acompanha o sensor?

A ficha informa duas porcas de fixação como material incluído. Não há indicação de cabo ou fonte de alimentação incluídos.

Posso usar o IY5036 se meu controlador exigir saída NPN?

Não como ligação direta compatível: a ficha especifica saída PNP normalmente aberta. Verifique se o controlador aceita PNP antes da instalação.

Este sensor serve para detectar a mais de 0,65 mm?

A distância de trabalho informada é de 0...0,65 mm, embora o alcance nominal seja 0,8 mm. Para uma exigência acima da distância de trabalho especificada, selecione uma configuração cujo alcance declarado atenda à aplicação.

O sensor está ligado, mas o controlador não detecta a comutação. O que verifico antes de trocar?

Confira se a entrada aceita PNP normalmente aberto, se a alimentação está dentro da faixa especificada e se a conexão M8 está corretamente ligada. Verifique também o LED de status e teste dentro da distância de trabalho.

Por que o alcance muda quando troco o material do alvo?

A ficha apresenta fatores de correção por material, com valores diferentes para aço, aço inoxidável, latão, alumínio e cobre. Confirme o material e compare o fator indicado antes de concluir que o sensor está com defeito.

É melhor comprar este sensor ou uma versão NPN?

Escolha o IY5036 quando a entrada exigir PNP normalmente aberto e suas dimensões, alcance e alimentação forem compatíveis. Se o circuito exigir NPN ou normalmente fechado, procure uma versão com essa saída; a ficha não identifica um modelo alternativo específico.

Como devo instalar e apertar o IY5036?

Use o alojamento roscado M5 x 0,5 e respeite o torque máximo de aperto de 2 Nm. Consulte o desenho dimensional e o datasheet para confirmar o espaço e a conexão antes da montagem.

O IY5036 é adequado para uso em qualquer ambiente externo ou com imersão?

A ficha informa proteção IP 65 e temperatura ambiente de -25...70 °C, mas não declara adequação para imersão ou para qualquer condição externa. Valide a exposição real com os limites e as instruções do datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que realiza detecção por princípio indutivo; neste produto, a ficha declara alcance de detecção de 0,8 mm. (Ref.: alcance de detecção)

PNP

Tipo de saída de comutação especificado para o sensor; deve corresponder à entrada do circuito de controle. (Ref.: função elétrica PNP)

Normalmente aberto

Configuração funcional da saída declarada como normalmente aberta. (Ref.: função de saída)

Montagem embutida

Configuração de montagem indicada para o sensor e considerada na aplicação do alcance declarado. (Ref.: montagem embutida)

Símbolo usado na ficha para a distância real de comutação; o IY5036 declara Sr de 0,8 ± 10%. (Ref.: distância real de comutação Sr)
