Sensor de Posicionamento IFM IX5006

Pré-visualizar: IX5006 IFM - Sensor de Posicionamento IFM Válvulas de Curso 0-80mm PNP 3 Saídas

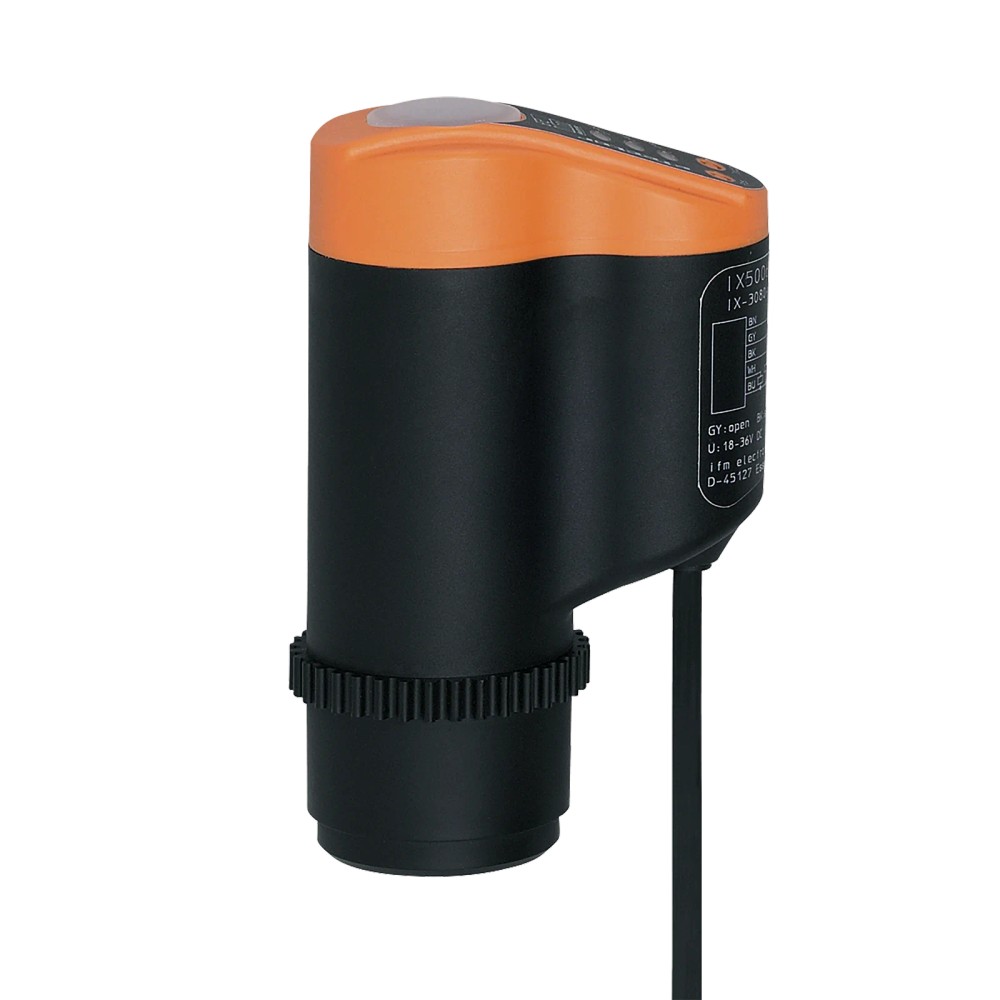

IX5006 IFM - Sensor de Posicionamento IFM Válvulas de Curso 0-80mm PNP 3 Saídas

Imagem meramente ilustrativa

R$ 2.782,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IX5006
EAN: 4021179140591
NCM do produto: 85365090

Destaques do Produto Alcance 0-80 mm...mais

Fechar menu

Saiba mais sobre: "IX5006 IFM - Sensor de Posicionamento IFM Válvulas de Curso 0-80mm PNP 3 Saídas"

Destaques do Produto

Alcance

0-80 mm

Tipo de Saída

3x PNP (NA)

Conexão

Cabo 2m PVC

Proteção

IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IX5006 IFM - Sensor de Posicionamento IFM Válvulas de Curso 0-80mm PNP 3 Saídas

O sensor de posicionamento IX5006 é projetado para monitorar válvulas lineares, como válvulas de assento e gaveta, com um alcance de medição absoluto de 0 a 80 mm. Equipado com três saídas de comutação PNP, permite o controle preciso de posições abertas, fechadas e de assento. Oferece alta durabilidade sob condições industriais, com grau de proteção IP65/IP67 e resolução de 0,2 mm.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IX5006
Marca	IFM
Alcance	0...80 mm
Saída	3x PNP
Resolução	0.2 mm
Proteção	IP65 / IP67
Temperatura	-25...85 °C
MTTF	298 anos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Válvulas de assento simples
Válvulas de assento duplo
Válvulas gaveta com haste ascendente
Monitoramento de vedação de válvulas lineares

⚠ Considere outro se precisa de:

Válvulas rotativas ou de borboleta
Aplicações com curso mecânico superior a 80 mm
Ambientes com interferência eletromagnética extrema sem blindagem adequada
Instalação sem proteção mecânica no cabeçote da válvula

APLICAÇÕES E USO

Monitoramento de fim de curso em válvulas de assento linear
Detecção de posição em válvulas gaveta com haste ascendente
Monitoramento de vedação de válvulas para detecção de desgaste
Controle de válvulas em processos industriais de fluxo e dosagem

COMO ESCOLHER

Antes de comprar o IX5006 IFM - Sensor de Posicionamento IFM Válvulas de Curso 0-80mm PNP 3 Saídas, verifique estes pontos:

Escolha este modelo se

Sua aplicação exige monitoramento linear de curso (até 80mm) com integração PNP convencional e alta proteção contra umidade/poeira.

Busque alternativa se

A válvula for rotativa, o curso exceder 80mm, ou se o sistema de controle exigir comunicação digital IO-Link para diagnósticos avançados.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de medição	0...80 mm	Faixa operacional absoluta
Resolução	0.2 mm	Precisão de detecção de curso
Velocidade máx. do alvo	1 m/s	Limite cinético de operação

Dados elétricos
Tensão de operação	18...36 V DC	Range de alimentação DC
Configuração de saída	3 x normalmente aberto, PNP	Modo de comutação
Corrente por contato	100 mA	Capacidade de carga
Consumo de corrente	42 mA	Em 24V

Dados mecânicos e ambientais
Grau de proteção	IP65, IP67	Vedação contra líquidos e pó
Temperatura ambiente	-25...85 °C	Operação com cabo fixo
Dimensões	67,5 x 43 x 110 mm	Dimensões de montagem
Material	PA, TPE, PP, LCP	Materiais da carcaça

COMPATIBILIDADE

Comunicação

• Não aplicável (Sinal discreto/analógico)

Conexões

Elétrica Cabo de 2m PVC, 5 fios

Processo Montagem no cabeçote da válvula

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Válvulas lineares de assento simples/duplo	✓	O sensor foi projetado especificamente para o curso destas válvulas.
Válvulas rotativas ou borboleta	✗	O sensor detecta apenas deslocamento linear, não angular.
Aplicações de longo curso (>80mm)	✗	O range de medição é limitado a 80mm.

INSTALAÇÃO

Como instalar o IX5006 IFM - Sensor de Posicionamento IFM Válvulas de Curso 0-80mm PNP 3 Saídas

Limpe a superfície de montagem no cabeçote da válvula.
Fixe o sensor utilizando a abraçadeira de bloqueio fornecida.
Verifique o alinhamento do alvo (disco metálico de 24mm) com a face do sensor.
Conecte o cabo de 2 metros à fonte de alimentação 18-36V DC, seguindo o esquema de fiação.
Execute a verificação das saídas através da indicação LED (Verde: Aberto, Amarelo: Assento, Vermelho: Fechado).
Realize um ciclo completo de operação da válvula para validar a precisão das comutações.

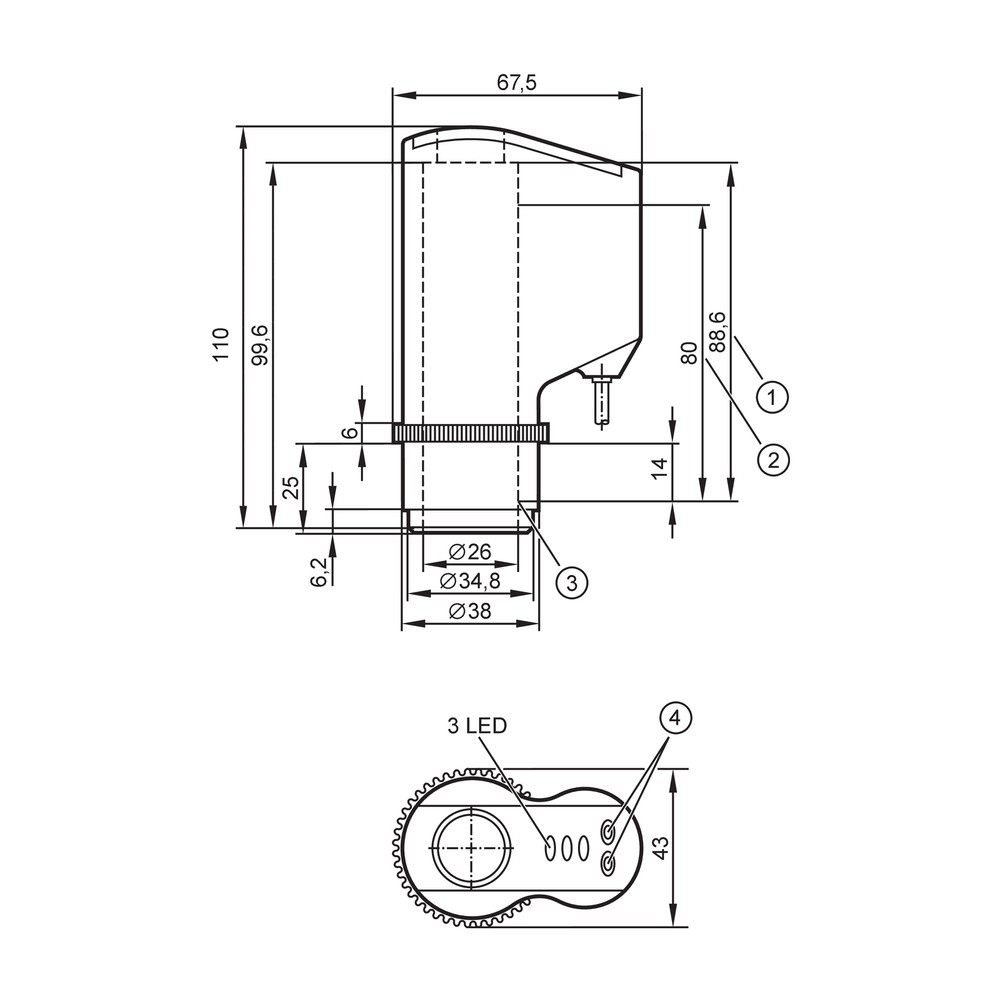

Desenho Dimensional

ACESSÓRIOS

1 abraçadeira de bloqueio

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta em uma das posições da válvula	Alvo metálico fora da distância de operação ou desalinhado	Verifique a posição do disco alvo conforme especificação de 24mm de diâmetro
LEDs indicadores não acendem	Falha na alimentação de energia ou tensão fora da faixa 18-36V	Meça a voltagem nos terminais de entrada do cabo
Saída não responde mesmo com o alvo presente	Proteção de curto-circuito ativa por fiação inadequada	Verifique se a corrente de carga não excede 100mA e se não há curto com terra
Sinal oscilante ou intermitente	Vibração excessiva ou interferência mecânica	Confirme a fixação no cabeçote da válvula e rigidez do suporte

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IX5006 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o sensor de posicionamento IX5006?

O IX5006 é um sensor de posicionamento para válvulas lineares, como válvulas de assento simples ou duplo, com alcance de 0 a 80 mm.

O que vem incluso na embalagem do sensor?

O sensor acompanha uma abraçadeira de bloqueio para fixação e possui um cabo de 2 metros em PVC integrado.

Posso instalar este sensor em válvulas rotativas?

Este dispositivo não é compatível com válvulas rotativas ou de borboleta, sendo exclusivo para monitoramento de curso linear.

Quando este sensor não é indicado?

Não é adequado para aplicações com alcance superior a 80 mm ou onde a detecção precise de comunicação IO-Link, pois este é um modelo de sinal discreto.

Como identificar se o sensor não está lendo a posição correta?

O sintoma comum é a falha na comutação das saídas, frequentemente causada por desalinhamento mecânico do alvo ou desgaste da haste.

O que verificar se o sensor parou de funcionar subitamente?

Verifique primeiro a tensão de alimentação (18-36V DC) e a integridade do cabo; se as luzes indicadoras (LEDs) não acenderem, confirme se o curto-circuito não desativou a proteção.

Este modelo é melhor que uma versão IO-Link?

Este modelo é ideal para monitoramento de fim de curso e assento da válvula, oferecendo um sinal PNP simples, enquanto sensores IO-Link fornecem diagnósticos avançados.

Como decidir entre este sensor e um modelo de mercado genérico?

A escolha depende da necessidade de integração com CLPs legados que operam via sinais digitais simples (PNP), sendo o IX5006 a escolha para automação direta de fim de curso.

Quais os cuidados básicos na instalação?

A instalação exige fixação no cabeçote da válvula conforme desenho dimensional, garantindo que o alvo metálico esteja posicionado para não sofrer danos mecânicos.

A procedência do produto é garantida?

O faturamento é realizado diretamente pelo fornecedor, IFM ELECTRONIC LTDA, garantindo a procedência oficial do componente.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída do sensor que comuta o positivo (tensão de alimentação) para a carga. (Ref.: Tipo de saída DC)

Curso Linear

Movimento de deslocamento em linha reta realizado pela haste da válvula, medido pelo sensor de 0 a 80 mm. (Ref.: Alcance de medição)

IP67

Grau de proteção que garante vedação contra poeira e imersão temporária em água, sob condições especificadas. (Ref.: Grau de proteção)

Alvo

Componente metálico acoplado à válvula (disco cilíndrico) que o sensor detecta para calcular a posição. (Ref.: Especificação alvo)

MTTF

Tempo médio entre falhas, indicando a confiabilidade estatística do componente, no caso, 298 anos. (Ref.: Dados de confiabilidade)
