Sensor Indutivo IFM IW5064

Pré-visualizar: IW5064 IFM - Sensor Indutivo IFM Automação Industrial 8mm PNP M8

IW5064 IFM - Sensor Indutivo IFM Automação Industrial 8mm PNP M8

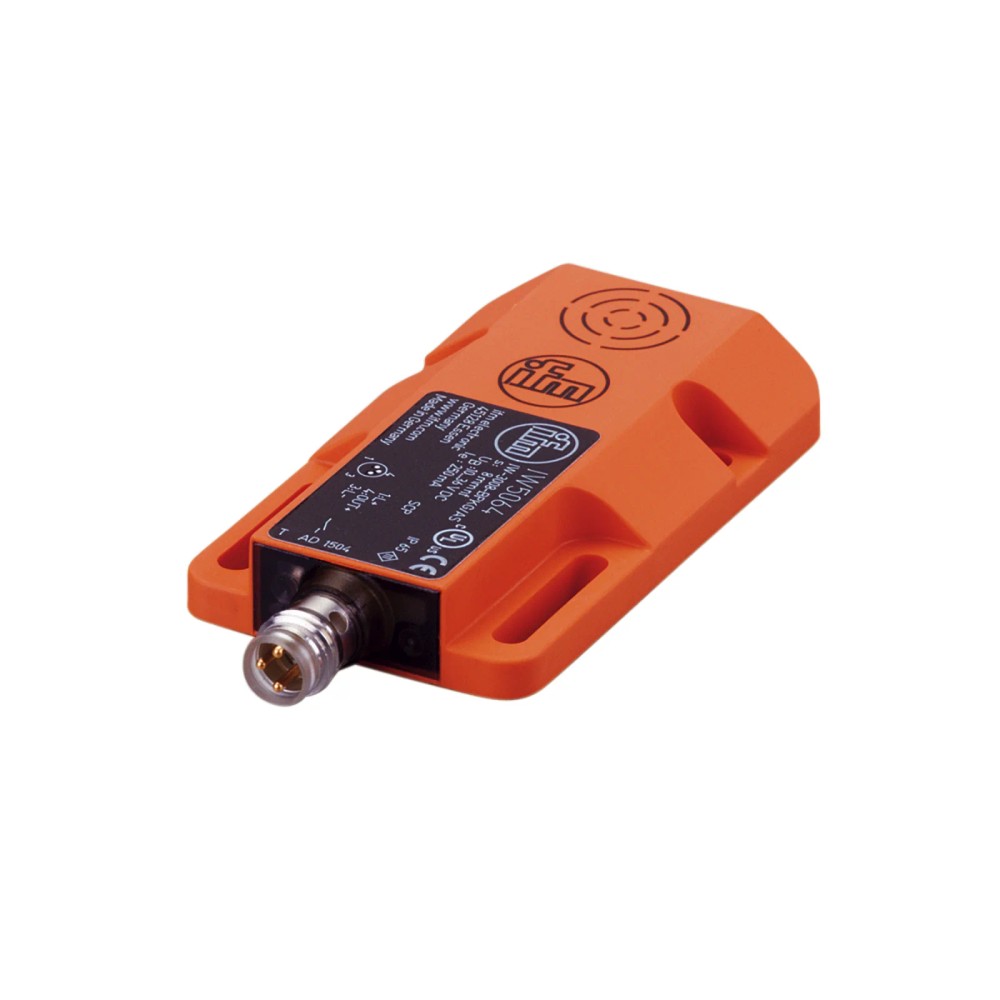

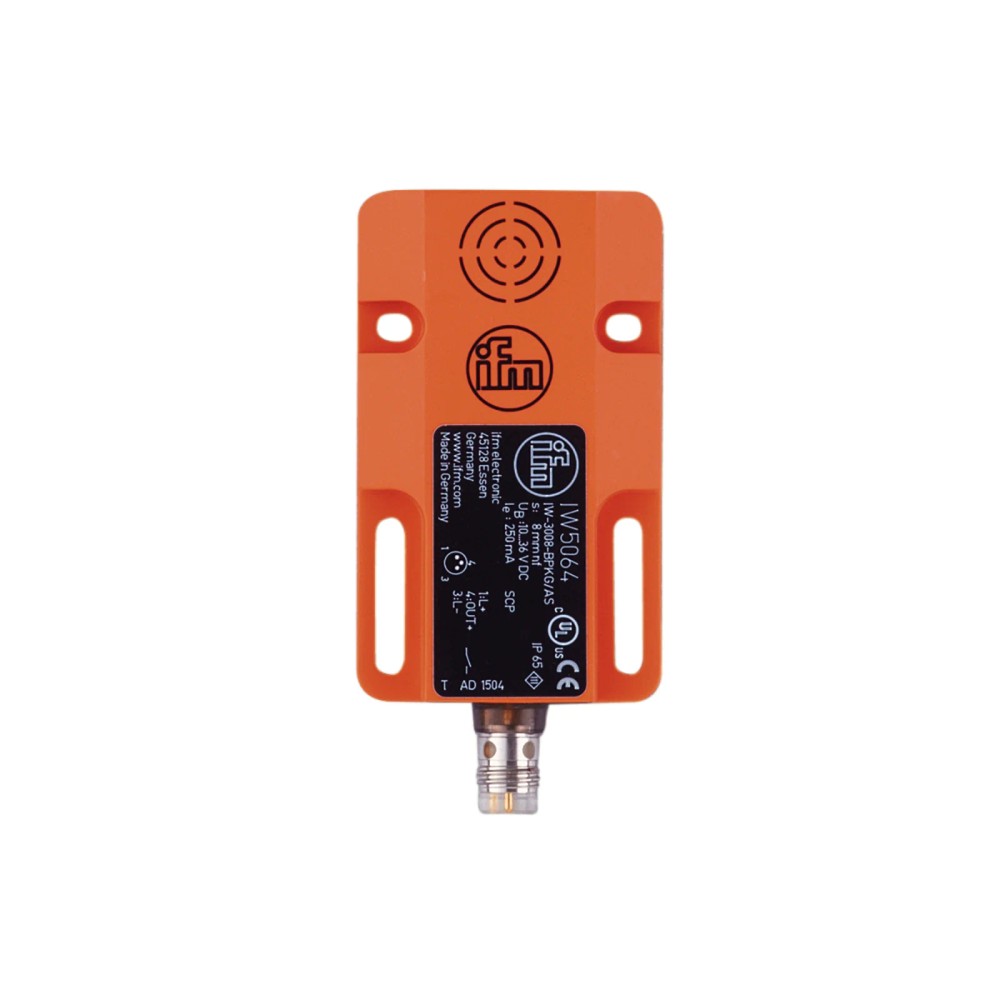

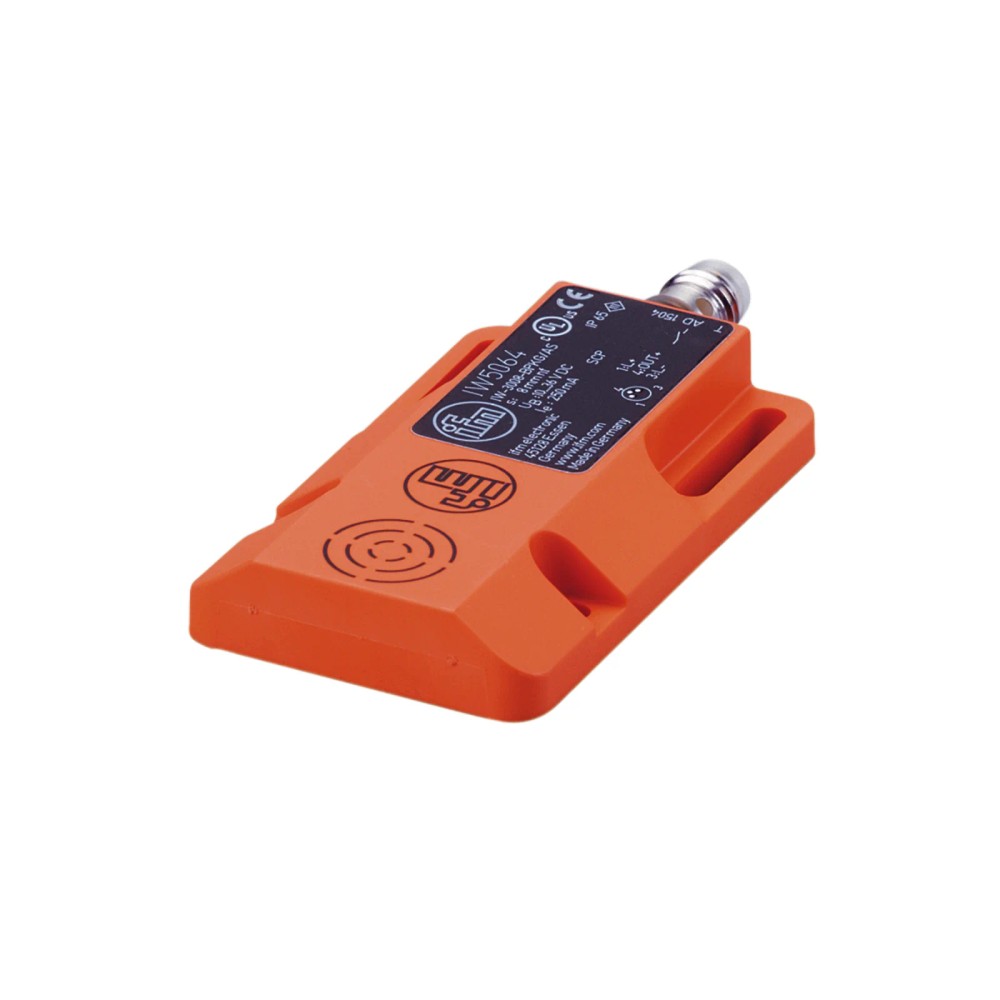

Imagem meramente ilustrativa

R$ 913,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IW5064
EAN: 4021179140409
NCM do produto: 85365090

Destaques do Produto Alcance nominal 8 mm;...mais

Fechar menu

Saiba mais sobre: "IW5064 IFM - Sensor Indutivo IFM Automação Industrial 8mm PNP M8"

Destaques do Produto

Alcance nominal

8 mm; não embutido

Tipo de saída

PNP, normalmente aberta

Alimentação

10...36 V DC

Conexão elétrica

M8, 3 contatos

Temperatura ambiente

-20...80 °C

Proteção do invólucro

IP 65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo IFM IW5064 retangular, 8 mm, PNP, normalmente aberto, conexão M8

O IFM IW5064 é um sensor indutivo retangular para detecção de objetos metálicos em aplicações industriais e de automação. Tem alcance nominal de 8 mm, saída PNP normalmente aberta e conexão elétrica M8 de 3 contatos. Opera com alimentação de 10 a 36 V DC e frequência de comutação de 300 Hz. A ficha também o indica para condições de instalação estreitas.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo retangular
Alcance de detecção	8 mm; montagem não embutida
Saída	PNP, normalmente aberta
Alimentação	10...36 V DC
Conexão elétrica	M8, codificação A, 3 contatos
Frequência de comutação	300 Hz
Grau de proteção	IP 65
Temperatura ambiente	-20...80 °C
Dimensões	60 x 36 x 10 mm
Material do invólucro	PBT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações industriais e de automação, respeitando a distância de trabalho indicada de 0...6,5 mm.
Instalações estreitas em que as dimensões retangulares de 60 x 36 x 10 mm sejam adequadas.
Circuitos de entrada compatíveis com saída PNP normalmente aberta, alimentação DC de 10...36 V e conexão M8 de 3 contatos.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada que exija saída NPN ou normalmente fechada: a ficha especifica saída PNP normalmente aberta.
Não considerar como montagem embutida: a ficha especifica instalação não embutida.
Não utilizar fora da temperatura ambiente de -20...80 °C ou da faixa de alimentação de 10...36 V DC.

APLICAÇÕES E USO

Aplicação documentada: detecção indutiva em aplicações industriais e de automação, inclusive em condições de instalação estreitas, conforme descrito na ficha.
Possibilidade a validar na aplicação: detecção de alvos metálicos dentro da distância de trabalho de 0...6,5 mm. O fator de correção varia conforme o material do alvo; confirme a distância efetiva com o material e a geometria reais.
A operação deve respeitar alimentação de 10...36 V DC e temperatura ambiente de -20...80 °C. A ficha não identifica máquinas, fluidos ou protocolos específicos de aplicação.

COMO ESCOLHER

Antes de comprar o Sensor indutivo IFM IW5064 retangular, 8 mm, PNP, normalmente aberto, conexão M8, verifique estes pontos:

Escolha o IW5064 quando

A aplicação exigir sensor indutivo não embutido, alcance nominal de 8 mm, saída PNP normalmente aberta, alimentação DC de 10...36 V e conexão M8 de 3 contatos. Confirme também que a distância de trabalho de 0...6,5 mm atende à posição real do alvo.

Busque outra configuração quando

O circuito exigir saída NPN, contato normalmente fechado, montagem embutida ou uma conexão elétrica diferente. A ficha deste modelo não identifica essas configurações como disponíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional informada pelo fabricante.
Formato do invólucro	Retangular	Formato físico especificado.
Aplicação	Aplicações industriais e automação industrial; para condições de instalação estreitas	Aplicação descrita na ficha; não especifica uma máquina ou processo particular.
Número do arquivo UL	E174191	Identificador UL informado na ficha.
Certificado UL Ta	0...40 °C	Faixa Ta indicada no dado de certificação UL; não substitui a faixa de temperatura ambiente operacional informada.

Dados elétricos
Tipo de corrente	DC	Tipo de alimentação especificado.
Tensão de operação	10...36 V DC	Limites de alimentação informados.
Consumo de corrente	15 mA (24 V)	Valor de consumo referido a 24 V.
Classe de proteção	III	Classe de proteção elétrica indicada na ficha.
EMC	EN 60947-5-2; EN 55011 classe B	Normas e classificação EMC declaradas.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado para a alimentação.

Saídas e comutação
Função elétrica	PNP	Tipo de saída de comutação.
Configuração de saída	Normalmente aberta	Estado funcional da saída indicado na ficha.
Frequência de comutação DC	300 Hz	Frequência máxima de comutação especificada para DC.
Queda de tensão máxima da saída DC	2,5 V	Queda máxima especificada para a saída de comutação DC.
Corrente máxima constante da saída DC	250 mA	Limite constante informado para a saída de comutação DC.
Proteção contra curto-circuitos	Sim, por impulso	Proteção especificada; versão por impulso.
Proteção contra sobrecarga	Sim	Recurso declarado na ficha.
Display	1 LED amarelo para status de chaveamento	Indicação visual do estado de comutação.

Detecção e desvios
Alcance de detecção	8 mm	Alcance nominal declarado.
Montagem	Não embutido	Condição de instalação especificada.
Distância de trabalho	0...6,5 mm	Faixa de trabalho informada na ficha.
Distância real de comutação Sr	8 ± 10 % mm	Valor real de comutação e tolerância declarados.
Histerese	1...15 % de Sr	Faixa de histerese referida à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados por material; considerar ao avaliar o alcance para o alvo.

Conexões
Conexão elétrica	1 x M8; codificação A; 3 contatos	Interface elétrica indicada; a ficha não fornece a atribuição detalhada dos contatos.
Número de fios	3	Número de fios especificado na ficha.

Condições ambientais e proteção
Temperatura ambiente	-20...80 °C	Faixa de temperatura operacional informada.
Grau de proteção	IP 65	Grau de proteção declarado para o invólucro; observar as condições de instalação e conexão do fabricante.

Dados mecânicos
Dimensões	60 x 36 x 10 mm	Dimensões informadas para o produto.
Material do invólucro	PBT	Material do invólucro especificado.
Peso	24,8 g	Peso indicado no catálogo de dados.
Enclosure type	Type 1	Classificação informada na ficha.

Dados de confiabilidade e identificação comercial
MTTF	2526 anos	Valor MTTF informado na ficha; não representa uma garantia de vida útil individual.
SKU / Part number	IW5064	Identificação do modelo.
GTIN	4021179140409	Identificador comercial do produto.
NCM	8536.50.90	Código fiscal informado na ficha.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Conexão elétrica 1 x M8, codificação A, 3 contatos; saída PNP normalmente aberta; alimentação de 10...36 V DC. A ficha não especifica protocolos de comunicação nem pinagem detalhada; consulte o datasheet antes de ligar os contatos.

Processo Não há conexão de processo especificada. O produto é um sensor de proximidade indutivo; a conexão M8 informada é elétrica, não uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor PNP normalmente aberto e alimentação DC de 10...36 V	✓	A configuração elétrica e a faixa de tensão correspondem às especificações do produto; confirme a pinagem no datasheet.
Entrada que requer saída NPN ou normalmente fechada	✗	A ficha identifica a saída como PNP normalmente aberta.
Instalação que exige montagem embutida	✗	A montagem especificada para o IW5064 é não embutida.
Conexão elétrica M8 codificação A com 3 contatos	✓	Essa é a conexão elétrica informada na ficha; a compatibilidade mecânica do cabo e a pinagem devem ser confirmadas.
Aplicação com temperatura ambiente fora de -20...80 °C	✗	A condição excede a faixa de temperatura ambiente informada para o produto.
Uso em rede ou protocolo de comunicação industrial específico	✗	A ficha não informa protocolo de comunicação; a saída indicada é de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor indutivo IFM IW5064 retangular, 8 mm, PNP, normalmente aberto, conexão M8

Confirme que o modelo IW5064 atende à saída requerida: PNP normalmente aberta, alimentação DC e montagem não embutida.
Verifique o espaço disponível e a posição de montagem usando o desenho dimensional do fabricante.
Posicione o alvo dentro da distância de trabalho indicada e considere o material do alvo e seu fator de correção.
Fixe o sensor de modo que a face ativa e o alvo mantenham a posição requerida pela aplicação; a ficha não informa torque de fixação.
Conecte a interface M8 de 3 contatos somente após confirmar a pinagem no datasheet e a compatibilidade com a entrada do circuito.
Energize dentro da faixa especificada e verifique a comutação pelo circuito e pelo LED amarelo de status.

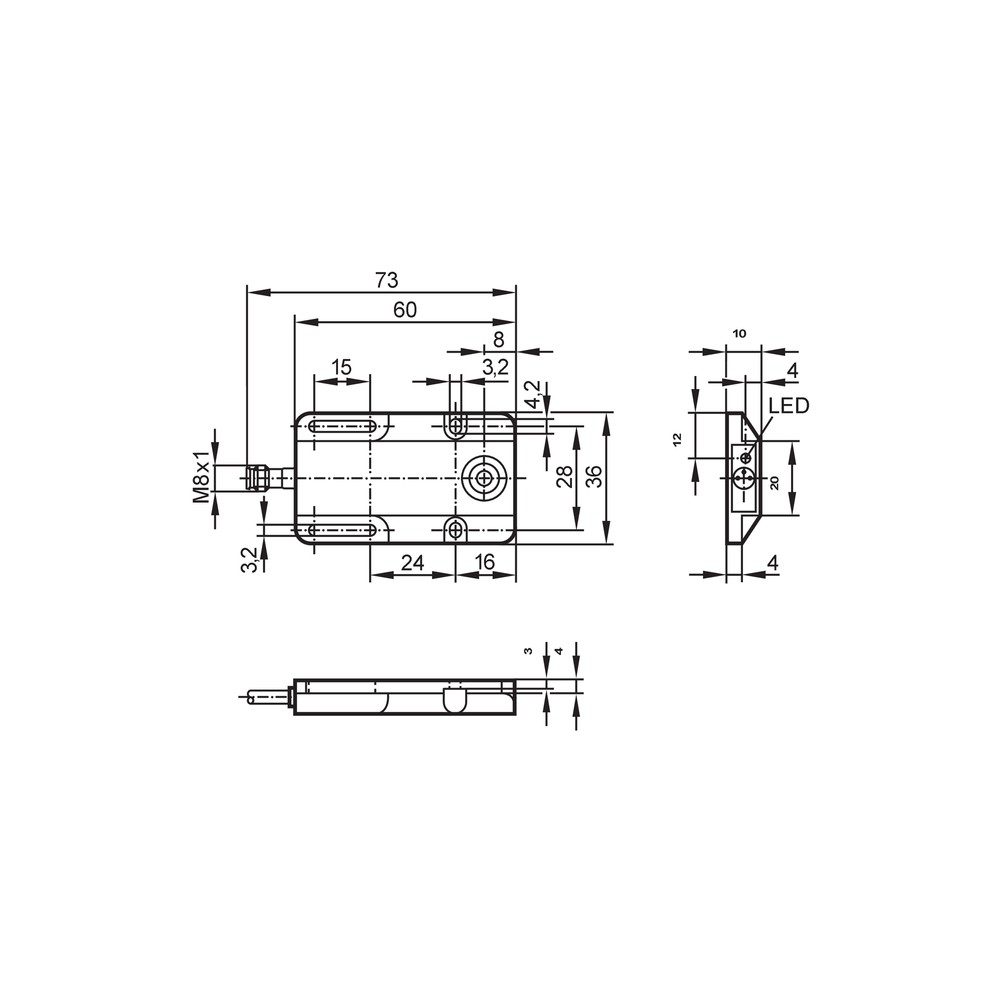

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Distância ou material do alvo fora das condições de detecção, alimentação inadequada ou incompatibilidade entre a saída PNP e a entrada.	Meça a alimentação nos limites especificados, confirme que o alvo está dentro da distância de trabalho e verifique se a entrada aceita PNP normalmente aberto.
O sensor comuta em uma posição diferente da esperada.	Posição de montagem, distância ao alvo ou fator de correção do material alterando a distância efetiva de detecção.	Meça a distância real entre face ativa e alvo e compare o material com os fatores de correção informados no datasheet.
A saída permanece ativa ou não retorna ao estado esperado.	A lógica esperada pode não corresponder à saída normalmente aberta ou pode haver condição de alvo persistente na zona de detecção.	Confirme a função normalmente aberta, retire o alvo da zona de detecção e observe o LED amarelo e o estado da entrada.
O sensor ou circuito apresenta interrupção após a ligação.	Pinagem M8 incorreta, polaridade invertida ou curto-circuito na instalação.	Desenergize o circuito, confira a pinagem no datasheet e verifique a ligação e a integridade do cabo antes de religar.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM IW5064 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IW5064 e para que serve?

É um sensor indutivo retangular para detecção de objetos em aplicações industriais e de automação. A ficha o descreve também para condições de instalação estreitas.

Que tipo de saída e conexão elétrica ele usa?

Usa saída PNP normalmente aberta e conexão elétrica M8, codificação A, com 3 contatos. Confirme a pinagem no datasheet antes da ligação.

O que acompanha o produto?

A ficha não informa acessórios incluídos; por isso, não é possível confirmar cabos ou outros itens na embalagem.

Ele serve para uma entrada NPN ou normalmente fechada?

Não, a ficha especifica saída PNP normalmente aberta. Para uma entrada que exija NPN ou normalmente fechada, selecione uma configuração compatível.

Posso usar o IW5064 como sensor embutido?

A ficha especifica montagem não embutida. Não o selecione para uma instalação que exija montagem embutida.

O sensor não detecta o alvo; o que devo verificar antes de trocar?

Verifique alimentação, distância entre alvo e face ativa e compatibilidade da entrada com PNP normalmente aberto. Considere também o material do alvo e seu fator de correção.

A saída fica ligada o tempo todo; o sensor está com defeito?

Não necessariamente: a saída é normalmente aberta e pode permanecer comutada se houver um alvo na zona de detecção ou se a lógica da entrada não corresponder. Retire o alvo e confira o estado do LED amarelo e a configuração da entrada.

Como escolher entre o IW5064 e outro sensor indutivo?

Escolha o IW5064 se a aplicação exigir saída PNP normalmente aberta, montagem não embutida, alcance nominal de 8 mm e conexão M8 de 3 contatos. Procure outra configuração se a saída, o tipo de montagem ou a conexão requerida forem diferentes.

Como faço a instalação elétrica com o conector M8?

Confirme a pinagem no datasheet e compatibilize os contatos com a alimentação e a entrada do circuito antes de energizar. A ficha disponível informa o tipo de conector e o número de contatos, mas não detalha a atribuição de cada pino.

Há informação de garantia ou procedência na ficha técnica?

A ficha técnica não informa prazo de garantia. O anúncio identifica a marca como IFM e apresenta a referência IW5064.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade que detecta objetos por princípio indutivo; neste modelo, a ficha especifica detecção indutiva.

PNP

Tipo de saída de comutação identificado na ficha do sensor.

Normalmente aberta

Configuração de saída indicada pelo fabricante para o estado funcional do sensor.

Montagem não embutida

Condição de montagem especificada para este sensor; deve ser considerada no posicionamento de instalação.

Grau de proteção IP

Classificação de proteção do invólucro indicada na ficha; as condições de instalação devem seguir o fabricante.
