Sensor Indutivo IFM IW5062

Pré-visualizar: IW5062 IFM - Sensor Indutivo IFM Automação Industrial 8mm PNP M8

IW5062 IFM - Sensor Indutivo IFM Automação Industrial 8mm PNP M8

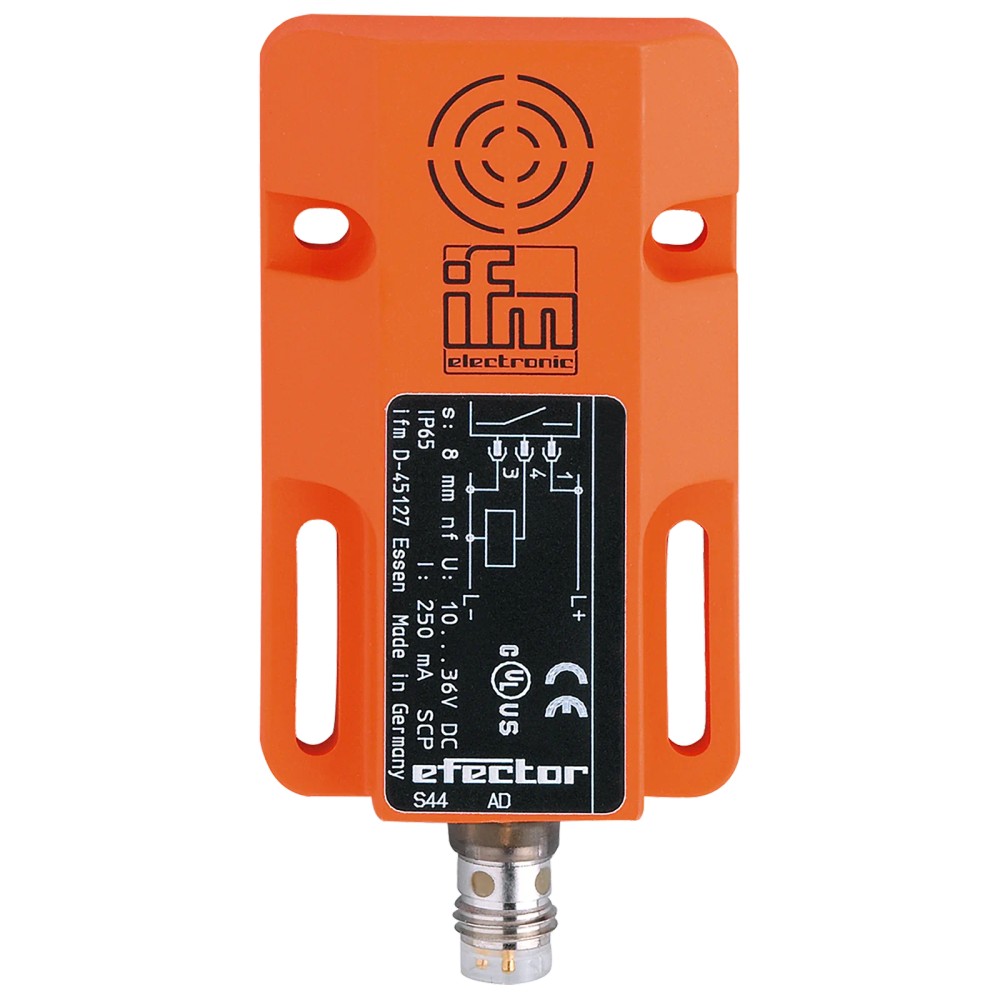

Imagem meramente ilustrativa

R$ 839,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IW5062
EAN: 4021179140386
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutivo...mais

Fechar menu

Saiba mais sobre: "IW5062 IFM - Sensor Indutivo IFM Automação Industrial 8mm PNP M8"

Destaques do Produto

Tecnologia

Indutivo

Alcance

8 mm

Saída

PNP

Conexão

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IW5062 - Retangular, 8mm, PNP, M8

O IW5062 é um sensor indutivo retangular desenvolvido para automação industrial em condições de instalação estreitas. Ele oferece um alcance de detecção de 8mm com montagem não embutida e saída PNP. Com conexão M8 padrão, suporta tensões entre 10-36V DC, sendo ideal para detecção confiável de objetos metálicos em esteiras e linhas de montagem.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IW5062
Alcance	8 mm
Saída	PNP, Normalmente Fechado
Conexão	M8
Montagem	Não embutido
Tensão	10...36 DC V
Grau de Proteção	IP 65 / IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Linhas de automação com espaço limitado.
Detecção de objetos metálicos em esteiras transportadoras.
Posicionamento de componentes em máquinas ferramenta.

⚠ Considere outro se precisa de:

Instalação em superfícies metálicas sem o recuo necessário para sensor não embutido.
Exposição a ambientes com produtos químicos incompatíveis com PBT.
Aplicações que exigem lógica de saída NPN (este modelo é PNP).

APLICAÇÕES E USO

Detecção de peças metálicas em sistemas de transporte automatizados.
Posicionamento de precisão em máquinas operatrizes onde o espaço é restrito.
Monitoramento de presença em células de montagem robótica.
Sistemas de contagem de peças em ambientes industriais.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IW5062 - Retangular, 8mm, PNP, M8, verifique estes pontos:

Necessidade de Alcance

Escolha o IW5062 para distâncias nominais de 8mm. Se a aplicação exigir detecção de curto alcance (ex: 2mm), opte por sensores de menor porte.

Espaço de Montagem

Este sensor é 'não embutido'. Certifique-se de que o design do suporte mecânico permite o afastamento de metais ao redor da face sensível.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	10...36 DC V	Faixa de alimentação permitida para operação
Consumo de corrente	5 mA	Consumo típico sem carga

Entradas/Saídas
Função de saída	Normalmente fechado (NC)	Estado do contato sem detecção
Tipo de saída	PNP	Lógica de comutação
Corrente máx. saída	250 mA	Capacidade de carga da saída

Faixa de medição
Alcance de detecção	8 mm	Distância nominal de comutação
Histerese	3...15 % de Sr	Margem de segurança operacional

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de operação térmica
Grau de proteção	IP 65 / IP 67	Resistência a contaminantes e líquidos

Dados mecânicos

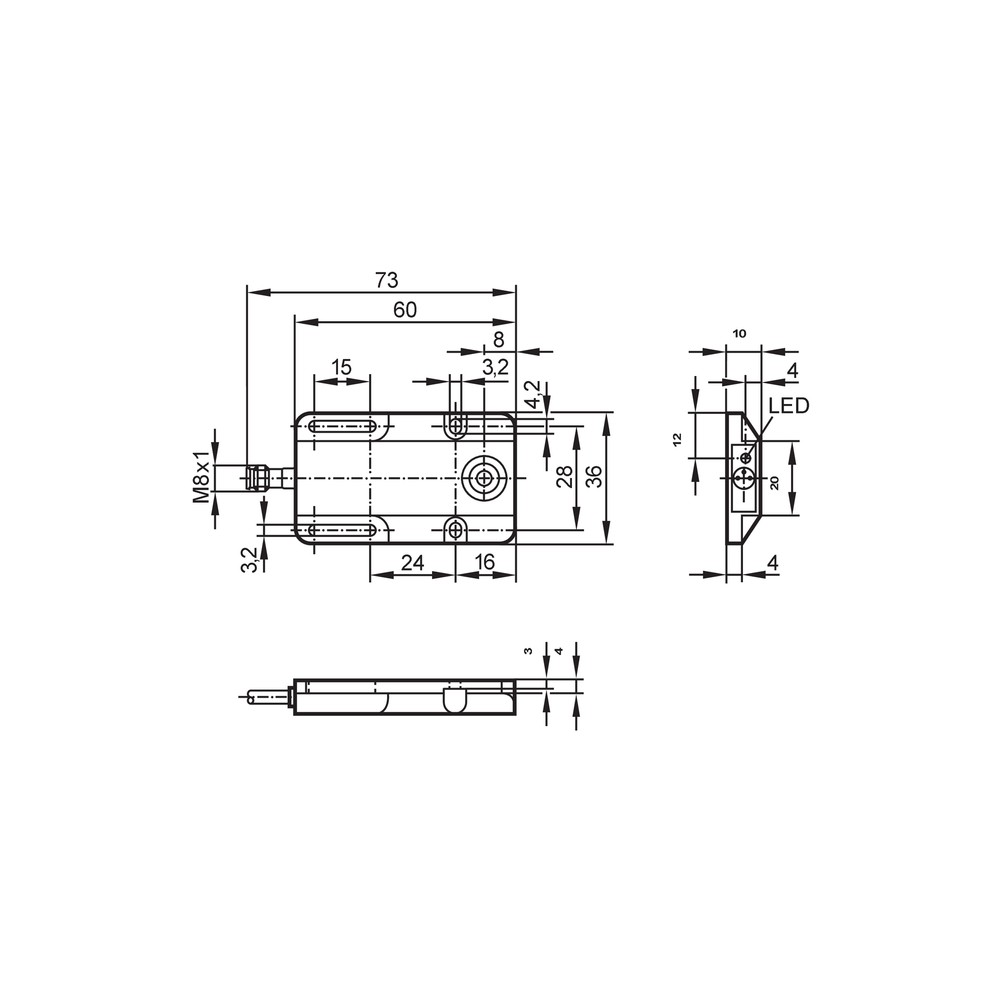

Dimensões	60 x 36 x 10 mm	Dimensões físicas da carcaça
Material	PBT	Material do invólucro

COMPATIBILIDADE

Comunicação

• Sinalização digital DC (PNP)

Conexões

Elétrica M8, 3 polos, codificação A

Processo Retangular (montagem via fixação por parafusos)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Integração com CLP (Entrada PNP)	✓	Compatível com a lógica de comutação padrão industrial de 24V DC.
Montagem rente a chapas metálicas	✗	O modelo é não embutido e requer recuo para evitar interferência.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IW5062 - Retangular, 8mm, PNP, M8

Desligue a alimentação elétrica do sistema.
Posicione o sensor no suporte, garantindo que não haja metal ao redor da face ativa (montagem não embutida).
Conecte o cabo M8 ao sensor.
Aparafuse a tomada do cabo firmemente para garantir o grau de proteção IP67.
Religue a alimentação elétrica.
Verifique o acendimento do LED amarelo indicando operação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor para de funcionar após limpeza ou exposição a líquidos.	Falha na vedação ou uso de conector não compatível.	Verifique se a tomada do cabo M8 está corretamente aparafusada e se a junta de vedação está íntegra.
O sensor indica detecção constante mesmo sem peças.	Objeto metálico muito próximo à face sensível (montagem incorreta).	Confirme se o sensor foi instalado sem metal circundante na zona de detecção (montagem não embutida).
Saída não comuta ou LED de erro ativo.	Curto-circuito na carga ou sobrecarga.	Verifique a resistência da carga e assegure que a corrente não excede 250mA.
Operação instável ou falha na ativação.	Tensão fora da faixa especificada.	Meça a tensão de alimentação com multímetro (deve estar entre 10 e 36V DC).

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IW5062 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IFM IW5062?

O IW5062 é um sensor indutivo retangular da IFM, projetado para detecção sem contato de objetos metálicos em aplicações de automação industrial, operando com tecnologia PNP e conexão M8.

O produto acompanha acessórios ou cabos de conexão?

O sensor acompanha o corpo do dispositivo pronto para instalação; acessórios adicionais como cabos de conexão M8 devem ser adquiridos separadamente conforme a necessidade da infraestrutura.

Este sensor permite montagem embutida?

Não, este modelo possui montagem não embutida (non-flush); ele não deve ser instalado rente à superfície metálica, pois isso causaria interferência constante na detecção.

Existem restrições de compatibilidade química para o material do invólucro?

Este sensor é construído em PBT; evite sua exposição a solventes, ácidos ou bases fortes que possam atacar quimicamente o material do invólucro.

O que fazer se o LED do sensor não acender?

Se o LED de diagnóstico não acender, verifique se a tensão de alimentação está entre 10 e 36V DC e se a polaridade está correta no conector M8.

Como diagnosticar falhas de detecção intermitentes?

Detecções erráticas ou falsos positivos geralmente indicam desalinhamento do sensor em relação ao alvo ou presença de interferência eletromagnética na fiação; verifique se o alvo está dentro da faixa nominal de 8mm.

Como decidir entre o modelo PNP e NPN?

O IW5062 utiliza saída PNP (comutação para o positivo). Se o seu controlador exigir lógica NPN, este sensor não é compatível diretamente e você deve buscar a versão equivalente em NPN.

Devo comprar este sensor em kit ou como peça avulsa?

Este item é fornecido como unidade individual. Para sistemas completos de esteiras ou células robóticas com múltiplos sensores, a aquisição deve ser realizada considerando o número de pontos de detecção necessários.

Quais cuidados na instalação para manter o grau de proteção?

Para a instalação, garanta que a distância de montagem seja respeitada e utilize apenas tomadas de cabo IFM originais devidamente aparafusadas para assegurar a vedação IP67.

Qual a procedência deste sensor?

Este sensor é um produto original IFM, comercializado diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência industrial e rastreabilidade conforme os padrões de qualidade da marca.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída onde o sensor comuta a carga para o potencial positivo (+VDC). (Ref.: Configuração elétrica)

Não Embutido

Montagem do sensor onde a face sensível deve ficar livre de metal circundante para evitar detecção falsa. (Ref.: Método de montagem)

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água, válido com conector adequado. (Ref.: Grau de proteção)

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do alvo. (Ref.: Precisão/Desvios)

Frequência de comutação

Número máximo de ciclos de detecção por segundo. (Ref.: Dados operacionais)
