Sensor Indutivo IFM IW5058 8mm PNP

Pré-visualizar: IW5058 IFM - Sensor Indutivo IFM Automação Industrial 8mm PNP 10-36V DC

IW5058 IFM - Sensor Indutivo IFM Automação Industrial 8mm PNP 10-36V DC

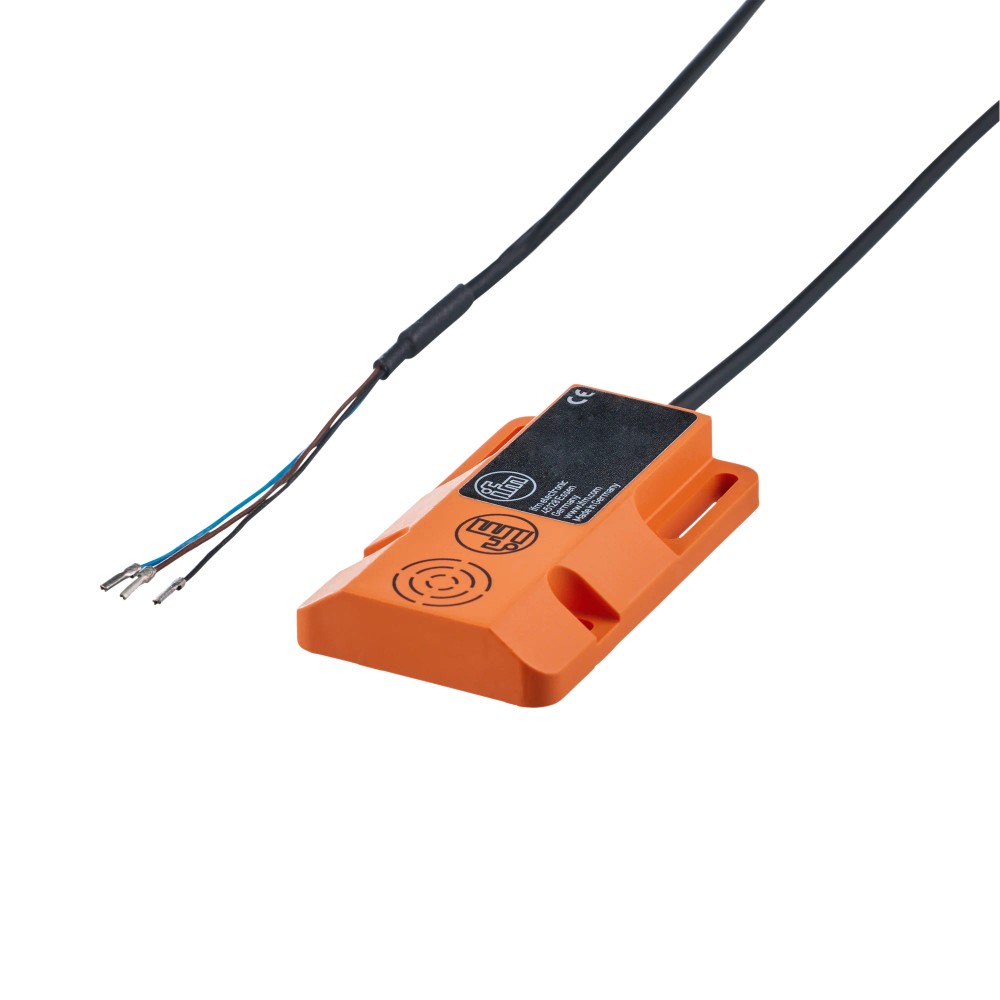

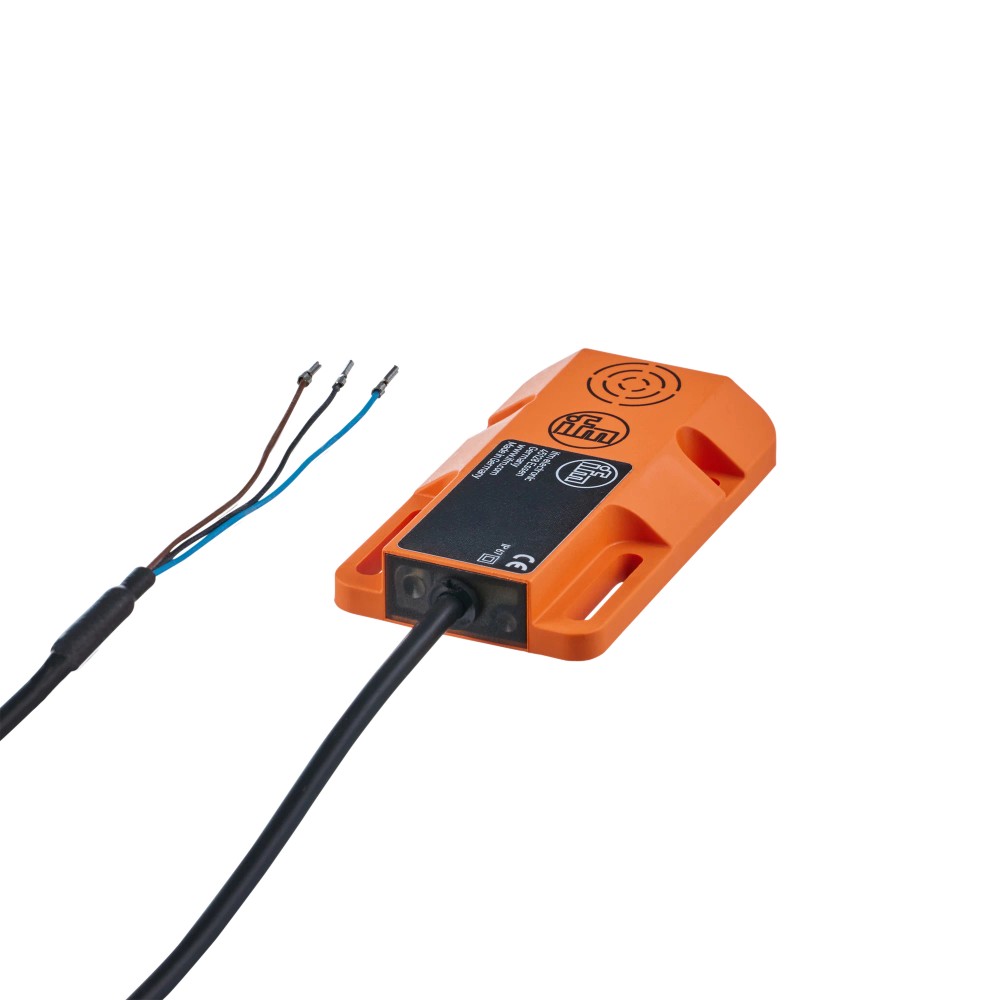

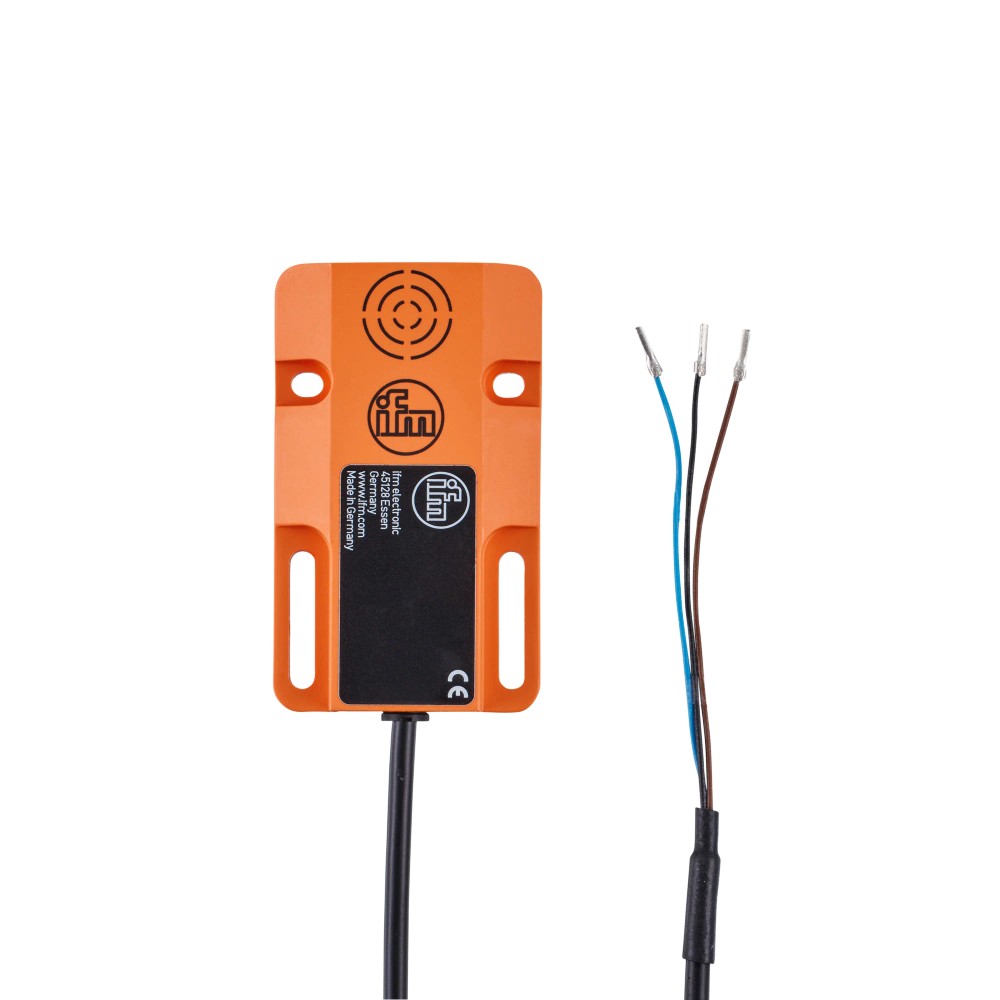

Imagem meramente ilustrativa

R$ 708,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IW5058
EAN: 4021179140348
NCM do produto: 85365090

Destaques do Produto Alcance 8 mm...mais

Fechar menu

Saiba mais sobre: "IW5058 IFM - Sensor Indutivo IFM Automação Industrial 8mm PNP 10-36V DC"

Destaques do Produto

Alcance

8 mm

Saída

PNP / Normalmente Aberto

Tensão

10-36 V DC

Conexão

Cabo 2m PVC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IW5058 IFM - Sensor Indutivo 8mm PNP 10-36V DC

O sensor indutivo IW5058 da IFM é um componente de automação industrial robusto, desenvolvido para detecção de objetos metálicos sem contato. Com um formato retangular compacto (60x36x10 mm), é otimizado para locais com restrição de espaço. Oferece um alcance de detecção de 8 mm e conta com uma saída PNP configurada como normalmente aberta, operando em uma ampla faixa de tensão de 10 a 36V DC.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IW5058
Tipo de montagem	Não embutido
Alcance	8 mm
Saída	PNP
Frequência	300 Hz
Conexão	Cabo 2m
Proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com restrição de espaço vertical (formato retangular 60x36x10 mm)
Ambientes industriais com necessidade de proteção IP67
Automação industrial que utiliza lógica PNP

⚠ Considere outro se precisa de:

Instalação embutida em superfícies metálicas sem o devido isolamento (tipo não embutido)
Detecção de materiais não metálicos (plásticos, madeira, papel)
Uso em tensões superiores a 36V DC

APLICAÇÕES E USO

Detecção de peças metálicas em linhas de montagem
Monitoramento de fim de curso em mecanismos lineares
Aplicações em automação industrial onde o espaço de instalação é reduzido
Contagem de componentes metálicos em esteiras

COMO ESCOLHER

Antes de comprar o IW5058 IFM - Sensor Indutivo 8mm PNP 10-36V DC, verifique estes pontos:

Quando escolher este sensor?

Escolha o IW5058 quando precisar de um sensor retangular com alcance de 8mm em aplicações industriais que operam com lógica PNP e exigem alta confiabilidade em espaços reduzidos.

Quando evitar?

Evite se o seu sistema exige uma saída NPN ou se a aplicação for submersa permanentemente (o IP67 é para imersão temporária). Também não é adequado se o seu alvo não for metálico.

ESPECIFICAÇÕES TÉCNICAS

Dados de detecção
Tipo de sensor	Indutivo	Princípio de detecção eletromagnética para alvos metálicos
Alcance de detecção	8 mm	Distância nominal de sensoriamento
Distância de trabalho	0...6,5 mm	Zona de comutação segura para operação

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de tensão de alimentação permitida
Tipo de saída	PNP / Normalmente aberto	Configuração elétrica da saída de sinal
Frequência de comutação	300 Hz	Velocidade máxima de comutação

Dados mecânicos e ambientais
Grau de proteção	IP 67	Nível de resistência contra poeira e umidade
Temperatura ambiente	-25...80 °C	Faixa de operação térmica
Material do invólucro	PBT	Material plástico de alta resistência para o corpo

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Cabo de 3 fios, 2 metros de comprimento (PVC)

Processo Não aplicável (montagem direta por parafusos)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
CLP com entrada PNP 24V DC	✓	Compatível com a tensão de operação e tipo de lógica de saída.
CLP com entrada NPN	✗	A saída PNP comuta o positivo, sendo incompatível com entradas que exigem comutação para o terra.
Detecção de peças de cobre	✓	Sensores indutivos detectam metais; cobre possui fator de correção (0,2), exigindo ajuste na distância de detecção.

INSTALAÇÃO

Como instalar o IW5058 IFM - Sensor Indutivo 8mm PNP 10-36V DC

Certifique-se de que a tensão de alimentação esteja desligada.
Fixe o sensor na estrutura garantindo que a face sensora esteja livre (montagem não embutida).
Identifique os fios: Marrom (Positivo/L+), Azul (Negativo/L-), Preto (Saída/PNP).
Conecte os fios conforme o diagrama elétrico do manual.
Ligue a alimentação e verifique o LED amarelo.
Ajuste a distância entre o sensor e o alvo, mantendo-a preferencialmente em 6,5 mm.

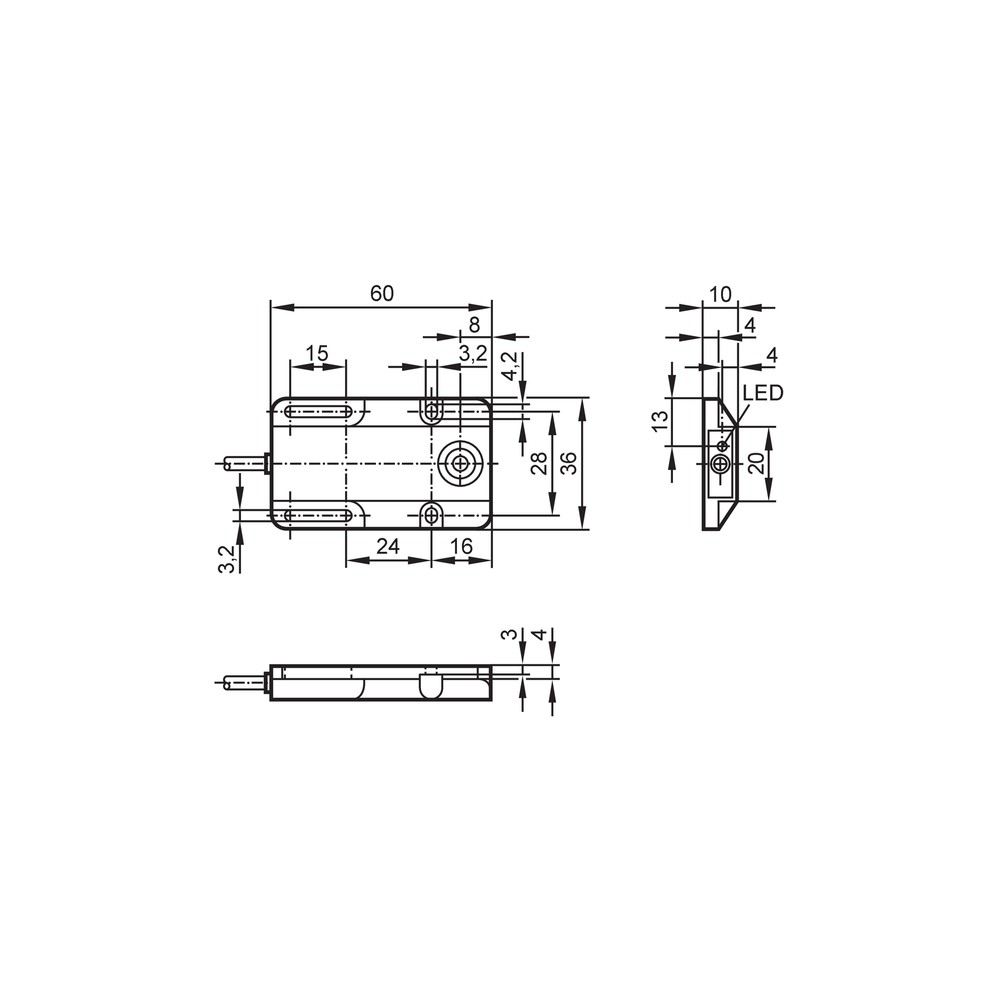

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta o sinal ou sinal instável	Objeto metálico fora da distância de trabalho ou montagem embutida em metal	Verificar se o alvo está dentro da zona de 0...6.5mm e se a montagem não sofreu interferência metálica lateral
LED de status apagado constantemente	Falha na alimentação (cabo partido ou fonte desligada)	Testar continuidade do cabo de 2 metros e medir a voltagem na entrada (10-36V)
Sensor não responde e não acende LED	Curto-circuito ou sobrecarga na saída	Desconectar a carga e verificar se o LED retorna ao funcionamento normal
Comutação aleatória sem presença de alvo	Interferência eletromagnética (EMC) excessiva	Verificar aterramento e proximidade com cabos de alta potência

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IW5058 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IW5058 e para que serve?

O IW5058 é um sensor indutivo retangular da IFM, projetado para detecção de objetos metálicos sem contato em ambientes industriais, com alcance de 8 mm.

Este sensor é compatível com CLP padrão de 24V?

Sim, ele possui saída PNP (normalmente aberto) e opera com tensão de 10 a 36 V DC, sendo compatível com a maioria dos sistemas de controle industrial (CLPs).

Posso usar este sensor para detectar caixas de papelão?

Não, este modelo não é adequado para detectar objetos não metálicos como plásticos, madeiras ou líquidos, pois opera exclusivamente por indução eletromagnética em alvos metálicos.

O IW5058 pode ser submerso em óleo de corte constantemente?

O sensor não é indicado para ambientes com imersão constante em fluidos agressivos ou submersão profunda, apesar do grau de proteção IP67, que garante resistência a poeira e imersão temporária.

O sensor está energizado, mas não comuta o sinal. Como diagnosticar?

Se o LED amarelo de status de chaveamento não acender mesmo com o metal próximo, verifique se a alimentação de 10-36V está presente no cabo e se a distância de detecção está dentro dos 8 mm nominais.

Por que o sensor ativa sem que haja um objeto na frente?

O sintoma de chaveamento errático pode ser causado por interferência eletromagnética (EMC) ou montagem embutida em material metálico, o que altera o campo magnético. Verifique a fixação conforme manual para evitar interferências no modelo não embutido.

Preciso comprar cabos conectores adicionais para o IW5058?

Sim, o modelo IW5058 é uma peça autônoma de reposição. Você não precisa de um kit, apenas do cabo de 2 metros que já vem integrado ao sensor.

Qual a vantagem deste modelo retangular em relação aos sensores cilíndricos padrão?

A escolha entre um modelo retangular como o IW5058 e um cilíndrico depende do espaço disponível na máquina; o retangular é ideal para montagens onde a altura de perfil é crítica.

Quais cuidados devo ter ao instalar o sensor?

A instalação deve ser feita mantendo o sensor a uma distância de trabalho de até 6,5 mm do alvo metálico, respeitando a zona de não embutimento para garantir a precisão de 8 mm.

Qual a procedência deste sensor?

O produto é faturado diretamente pela IFM Electronic Ltda., garantindo a procedência e o suporte técnico oficial do fabricante.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta a presença de objetos metálicos sem contato físico através de um campo magnético alternado. (Ref.: Tipo de sensor)

PNP

Tipo de saída de transistor onde a carga é conectada entre a saída e o terra (comuta o positivo). (Ref.: Saída de comutação)

Não Embutido

Tipo de montagem onde o campo magnético do sensor se estende pelas laterais, exigindo espaço livre ao redor da face sensora. (Ref.: Tipo de montagem)

IP67

Grau de proteção que indica total resistência contra poeira e proteção contra imersão temporária em água. (Ref.: Grau de proteção)

Histerese

Diferença entre o ponto de ativação e desativação do sensor, essencial para evitar chaveamentos falsos. (Ref.: 1...15 % de Sr)
