Sensor Indutivo IFM IV5061 - 40mm PNP IP68/69K

Pré-visualizar: IV5061 IFM - Sensor Indutivo Retangular IFM Detecção de objetos 40mm PNP IP68/69K

IV5061 IFM - Sensor Indutivo Retangular IFM Detecção de objetos 40mm PNP IP68/69K

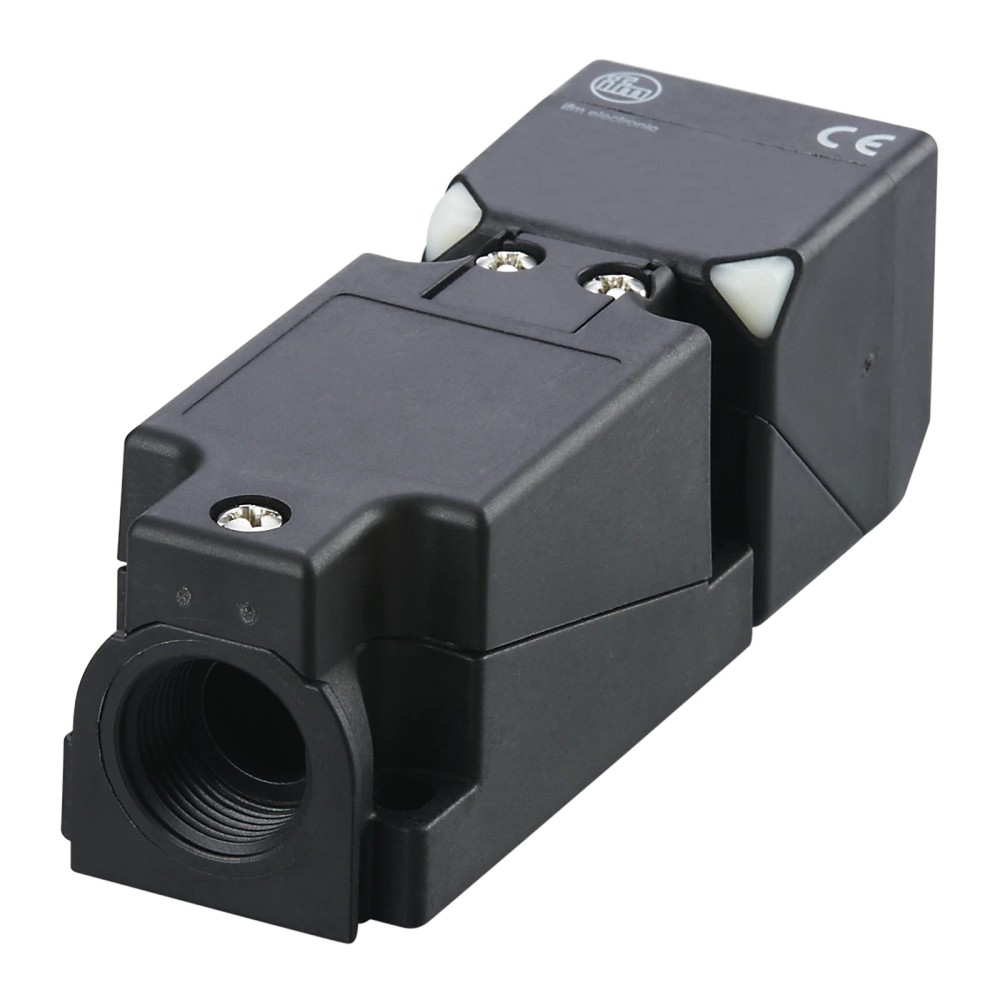

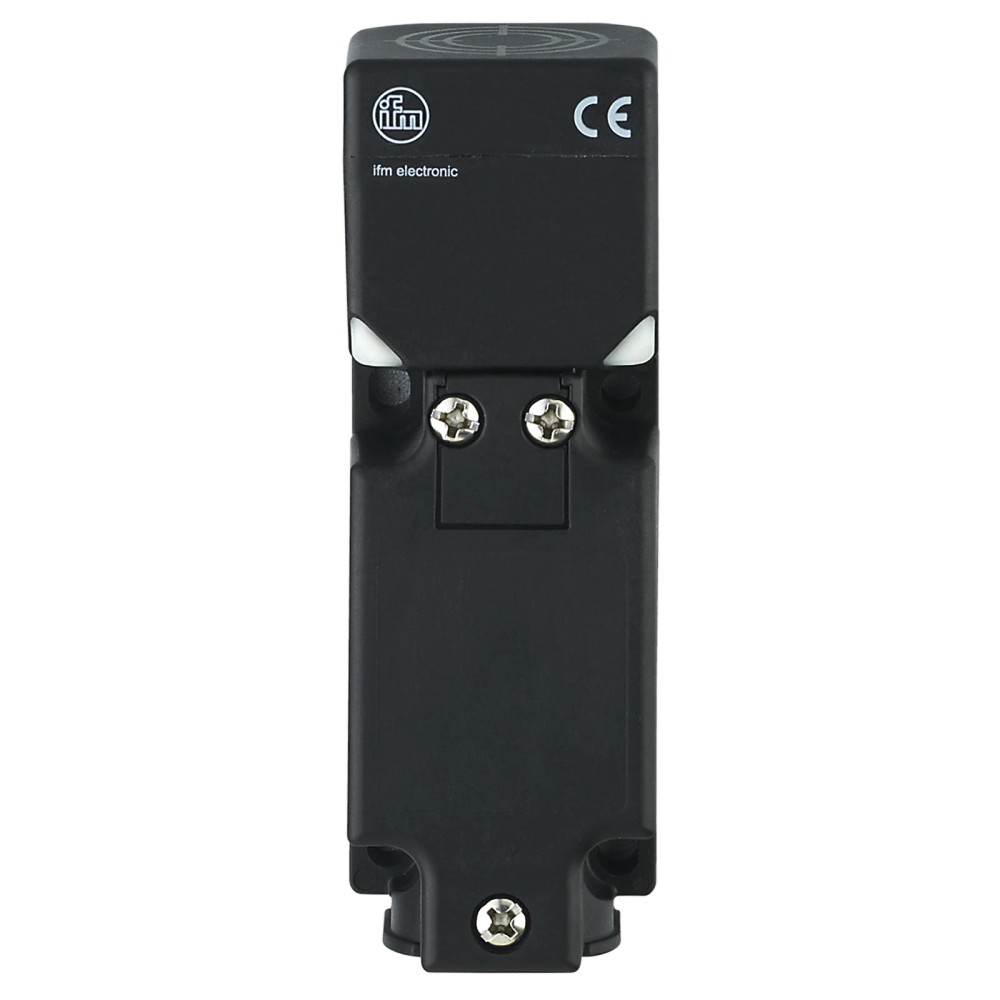

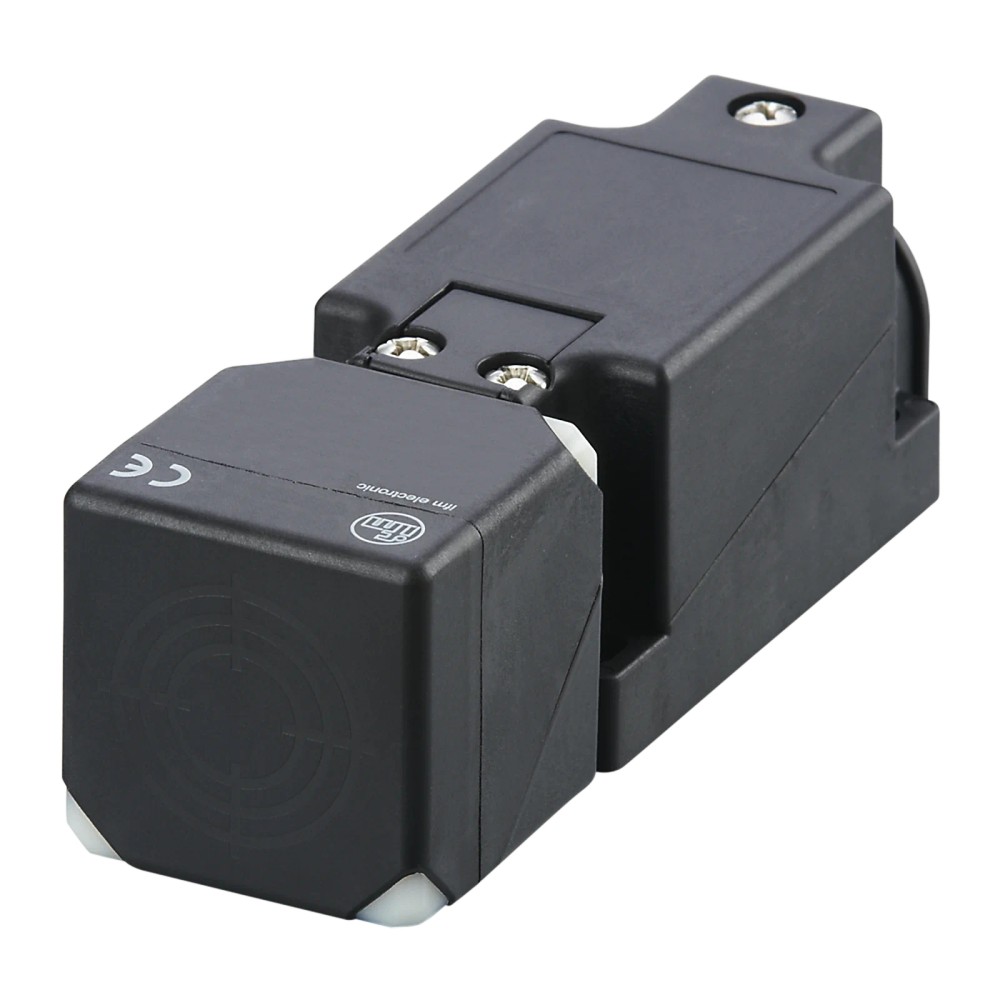

Imagem meramente ilustrativa

R$ 1.243,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IV5061
EAN: 4021179310642
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutivo...mais

Fechar menu

Saiba mais sobre: "IV5061 IFM - Sensor Indutivo Retangular IFM Detecção de objetos 40mm PNP IP68/69K"

Destaques do Produto

Tecnologia

Indutivo

Alcance

40 mm

Saída

PNP Antivalente

Montagem

Não embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IV5061 IFM - Sensor Indutivo Retangular 40mm PNP IP68/69K

O sensor indutivo IV5061 é uma solução robusta para detecção de metais em automação industrial, operando com saída PNP antivalente. Ele oferece um alcance de detecção de 40 mm em montagem não embutida. Sua construção de alta resistência garante proteção IP68 e IP69K, sendo ideal para ambientes com lavagem industrial exigente.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IV5061
Alcance	40 mm
Saída	PNP
Grau de Proteção	IP68/IP69K
Dimensões	40 x 40 x 118 mm
Frequência	180 Hz
Conexão	Terminais 2,5 mm²
Tensão	10...30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação de máquinas de embalagem
Monitoramento de posições em esteiras transportadoras
Ambientes com lavagem industrial frequente (IP69K)
Detecção de objetos ferrosos e não ferrosos (considere o fator de correção)

⚠ Considere outro se precisa de:

Instalação embutida em estruturas metálicas (o sensor é do tipo não embutido)
Uso em materiais não metálicos (plástico, papel, madeira)
Ambientes com temperaturas abaixo de -25 °C ou acima de 85 °C

APLICAÇÕES E USO

Monitoramento de posições em linhas de produção automatizadas.
Detecção de peças em esteiras de transporte metálicas.
Aplicações sujeitas a limpeza com jato de água de alta pressão.
Controle de fim de curso em maquinário pesado.

COMO ESCOLHER

Antes de comprar o IV5061 IFM - Sensor Indutivo Retangular 40mm PNP IP68/69K, verifique estes pontos:

Quando escolher este modelo

Ideal para quando há necessidade de um alcance de 40mm e robustez mecânica superior em ambientes de lavagem. O formato retangular é preferível em estruturas de perfis de alumínio.

Quando buscar alternativa

Se a aplicação exige montagem faceada em metal (embutida), busque modelos de sensores indutivos com blindagem adequada, pois este modelo é não embutido.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação admissível
Consumo de corrente	20 mA	Consumo típico a 24V
Proteção contra curto-circuito	Sim	Versão por impulso
Proteção contra inversão de polaridade	Sim	Segurança contra erros de ligação

Detecção
Alcance de detecção	40 mm	Distância nominal de atuação
Frequência de comutação	180 Hz	Velocidade máxima de operação
Tipo de montagem	Não embutido	Exige zona livre
Histerese	1...10 % de Sr	Diferencial de comutação

Condições ambientais
Grau de proteção	IP68, IP69K	Resistência a fluidos e lavagem
Temperatura ambiente	-25...85 °C	Limites operacionais
Resistência a vibrações	10 g (10...2000 Hz)	Conforme EN 60068-2-6

Dados mecânicos
Dimensões	40 x 40 x 118 mm	Tamanho físico do invólucro
Materiais	PA 6.6; zinco moldado sob pressão revestido de epóxi	Construção do corpo
Conexão elétrica	Terminais: 2,5 mm²	Método de cabeamento

COMPATIBILIDADE

Comunicação

• Saída de comutação digital (PNP)

Conexões

Elétrica Terminais 2,5 mm² com prensa-cabo M20 x 1,5

Processo Montagem retangular 40x40mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de objetos ferrosos	✓	Sensor indutivo otimizado para metais ferrosos.
Montagem embutida em metal	✗	Modelo não embutido; causa detecção falsa se cercado por metal.
Ambiente com lavagem industrial	✓	Grau de proteção IP68/IP69K suporta jatos de alta pressão.

INSTALAÇÃO

Como instalar o IV5061 IFM - Sensor Indutivo Retangular 40mm PNP IP68/69K

Verifique a integridade da face ativa do sensor.
Prepare o suporte mecânico garantindo a área livre necessária para o modelo não embutido.
Passe o cabeamento através de um prensa-cabo M20x1.5 (não incluso) para manter a vedação.
Conecte os fios aos terminais internos (máx 2,5 mm²).
Ajuste a posição do sensor conforme o desenho dimensional.
Verifique o LED de operação para confirmar a presença de tensão e o LED de status para testar a detecção.

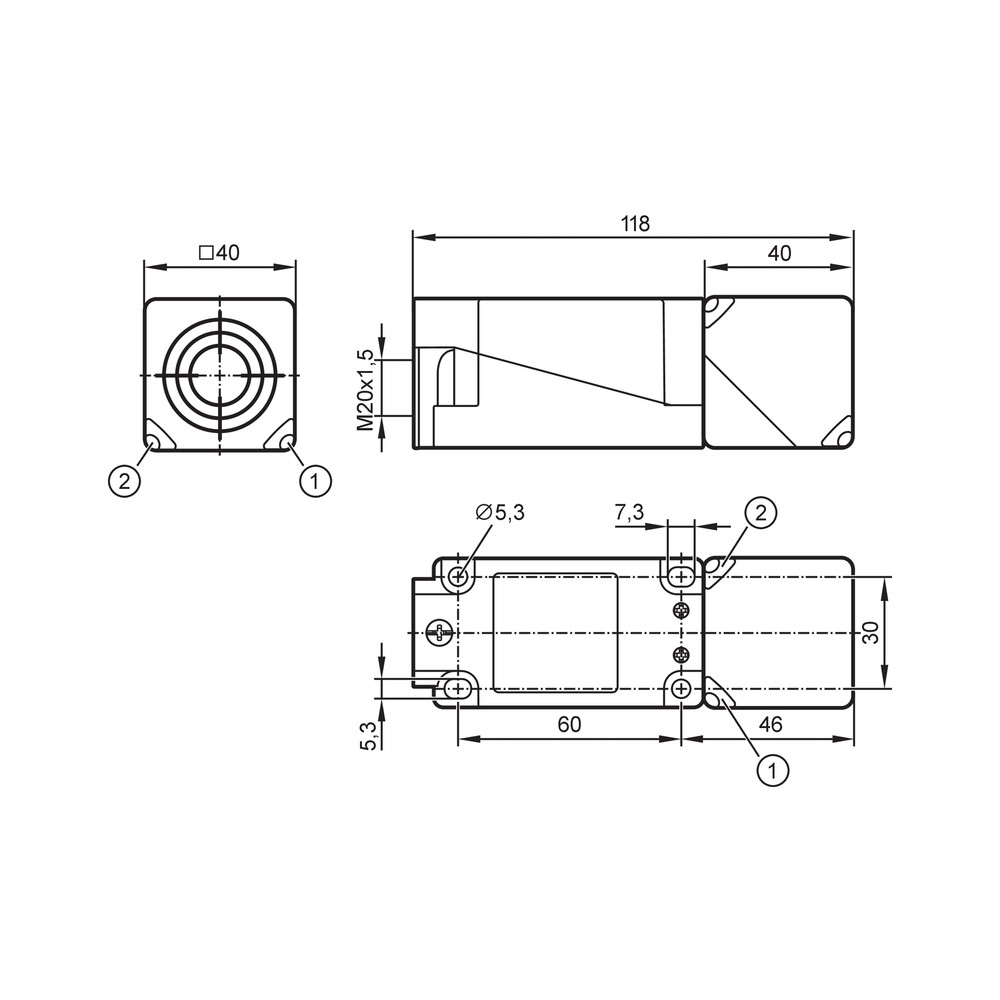

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal de comutação na saída.	Objeto fora da zona de alcance nominal ou montagem inadequada.	Verifique a distância entre o sensor e o alvo (máximo 32,4 mm de trabalho) e remova obstruções na face ativa.
LED verde de operação não acende.	Falha na alimentação elétrica (cabo rompido ou fonte desativada).	Meça a tensão nos terminais do sensor (10-30V DC).
Saída desativada ou intermitente.	Carga conectada excede a corrente máxima permitida.	Verifique se a corrente da carga não ultrapassa 200 mA.
Comutação errática ou instável.	Vibração excessiva provocando falha na fixação.	Confira o aperto dos parafusos de montagem e a rigidez do suporte.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial IV5061 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFM IV5061?

O IV5061 é um sensor indutivo retangular da IFM, projetado para detecção de proximidade de objetos metálicos sem contato físico, operando com tecnologia PNP e saída antivalente.

Para quais aplicações este sensor é indicado?

Este sensor destina-se a aplicações de automação industrial, como monitoramento de esteiras, detecção de fim de curso e contagem de peças metálicas em ambientes agressivos.

Posso instalar este sensor embutido em estruturas metálicas?

O sensor não deve ser embutido diretamente em metal, pois trata-se de um modelo não embutido, exigindo uma zona livre ao redor da face ativa para funcionamento correto.

Este sensor detecta objetos não metálicos?

Este sensor é projetado para detectar materiais metálicos; ele não possui capacidade para detectar objetos plásticos, madeira ou líquidos não condutivos.

O que fazer se o sensor parar de comutar?

O sintoma geralmente é a falta de sinal na saída ou ausência do LED amarelo. Verifique primeiro se a tensão de alimentação de 10-30V DC está chegando aos terminais e se a carga não excede 200mA.

Por que o LED de status não acende mesmo com objeto presente?

Geralmente indica um erro na distância entre o sensor e o alvo. Verifique se o objeto está dentro da distância de trabalho nominal (0 a 32,4 mm) e se não houve alteração no alinhamento mecânico.

Devo optar pelo modelo retangular de 40mm ou um sensor cilíndrico menor?

Esta é uma escolha técnica baseada no formato e alcance. O formato retangular facilita a fixação em trilhos e perfis, enquanto o alcance de 40mm exige um sensor não embutido, sendo mais robusto que modelos cilíndricos de pequeno porte.

Este item é vendido como kit ou peça única?

O produto é vendido e entregue pela IFM ELECTRONIC LTDA, sendo uma peça unitária para reposição ou nova instalação, sem necessidade de kits de montagem específicos além do prensa-cabo.

Como realizar a conexão elétrica do sensor?

A instalação requer a conexão de 3 fios em terminais de 2,5 mm². Certifique-se de utilizar um prensa-cabo adequado (M20 x 1,5) para manter a integridade da vedação IP69K.

Qual a procedência deste produto?

A IFM realiza o faturamento direto, garantindo a procedência do item industrial. A logística e o despacho são gerenciados diretamente pelo fabricante.

GLOSSÁRIO TÉCNICO

Indutivo

Tecnologia de detecção sem contato que utiliza campos eletromagnéticos para identificar metais (Ref.: Ficha técnica).

PNP

Saída de comutação que fornece tensão positiva (positivo da alimentação) para a carga quando ativado (Ref.: Função elétrica).

Antivalente

Configuração de saída que oferece simultaneamente contatos Normalmente Aberto (NO) e Normalmente Fechado (NC) (Ref.: Saída).

IP69K

Grau de proteção que assegura resistência contra jatos de água de alta pressão e alta temperatura (Ref.: Grau de proteção).

Não embutido

Classificação de montagem que exige uma área livre ao redor da face ativa para evitar detecções espúrias (Ref.: Tipo de montagem).
