Sensor Indutivo IFM IV5060 - Detecção 20mm PNP

Pré-visualizar: IV5060 IFM - Sensor Indutivo IFM Detecção de objetos 20mm PNP M12 IP69K

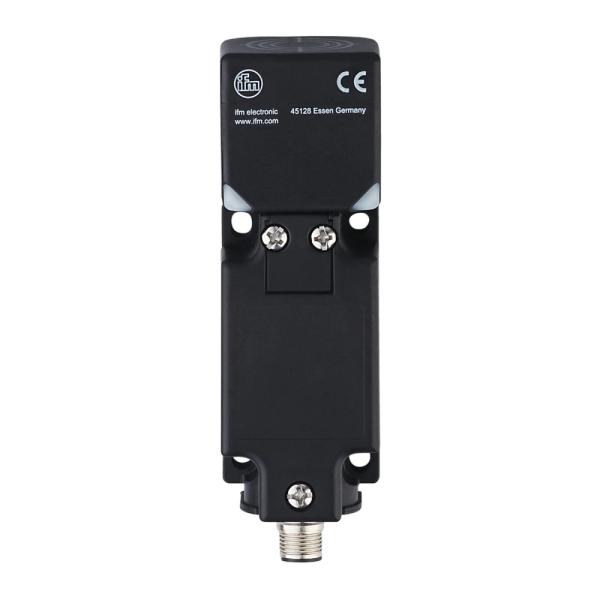

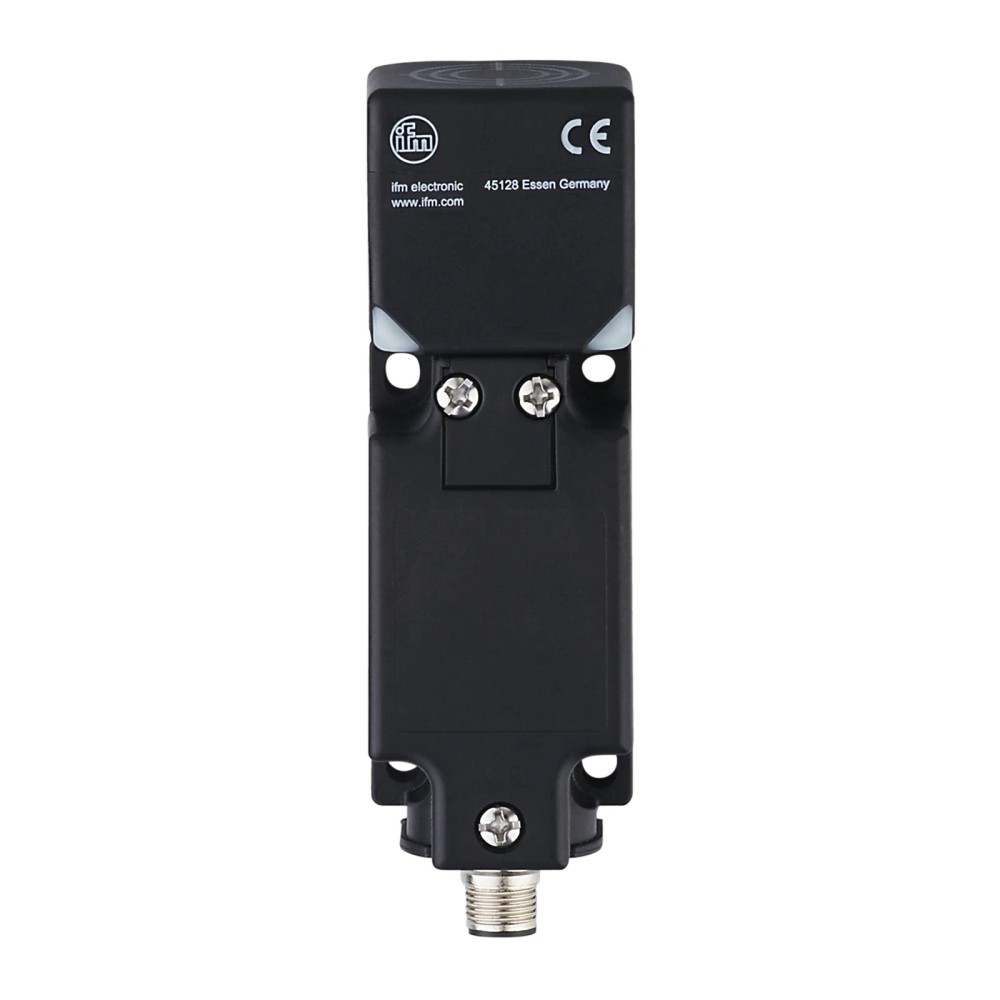

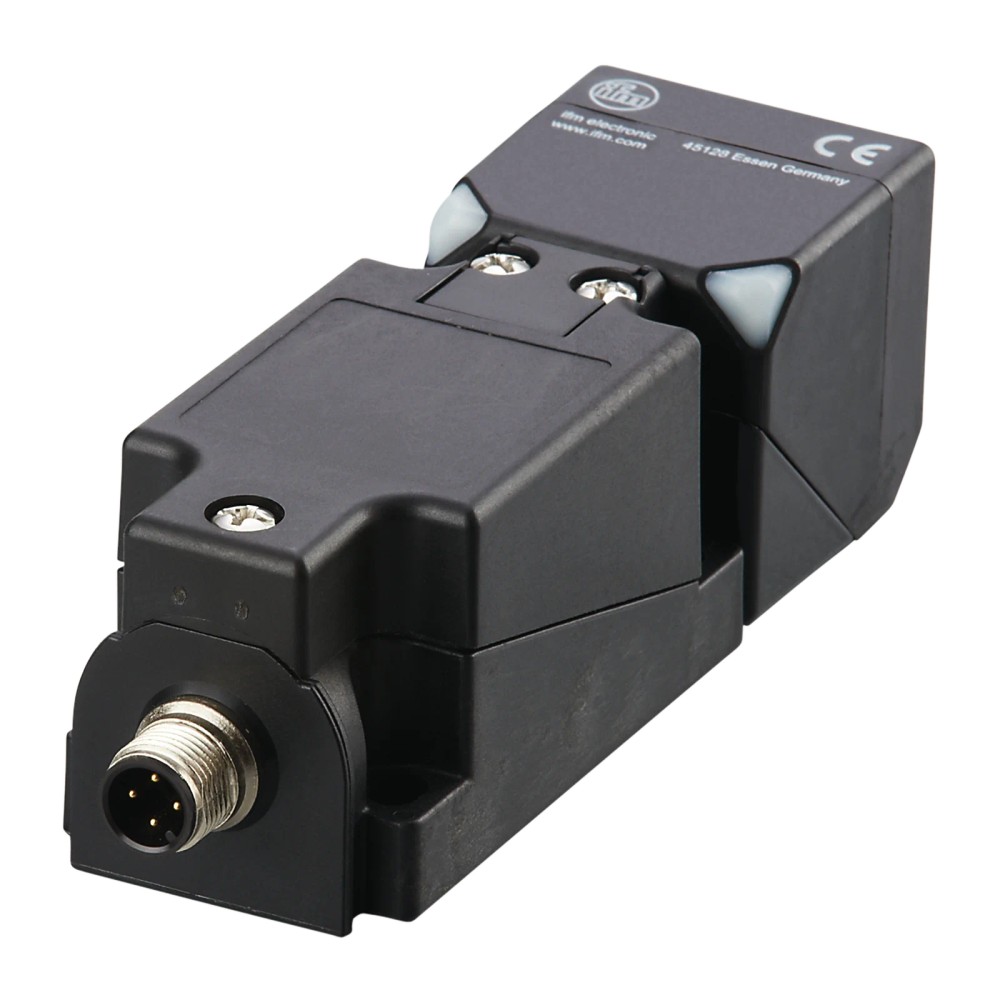

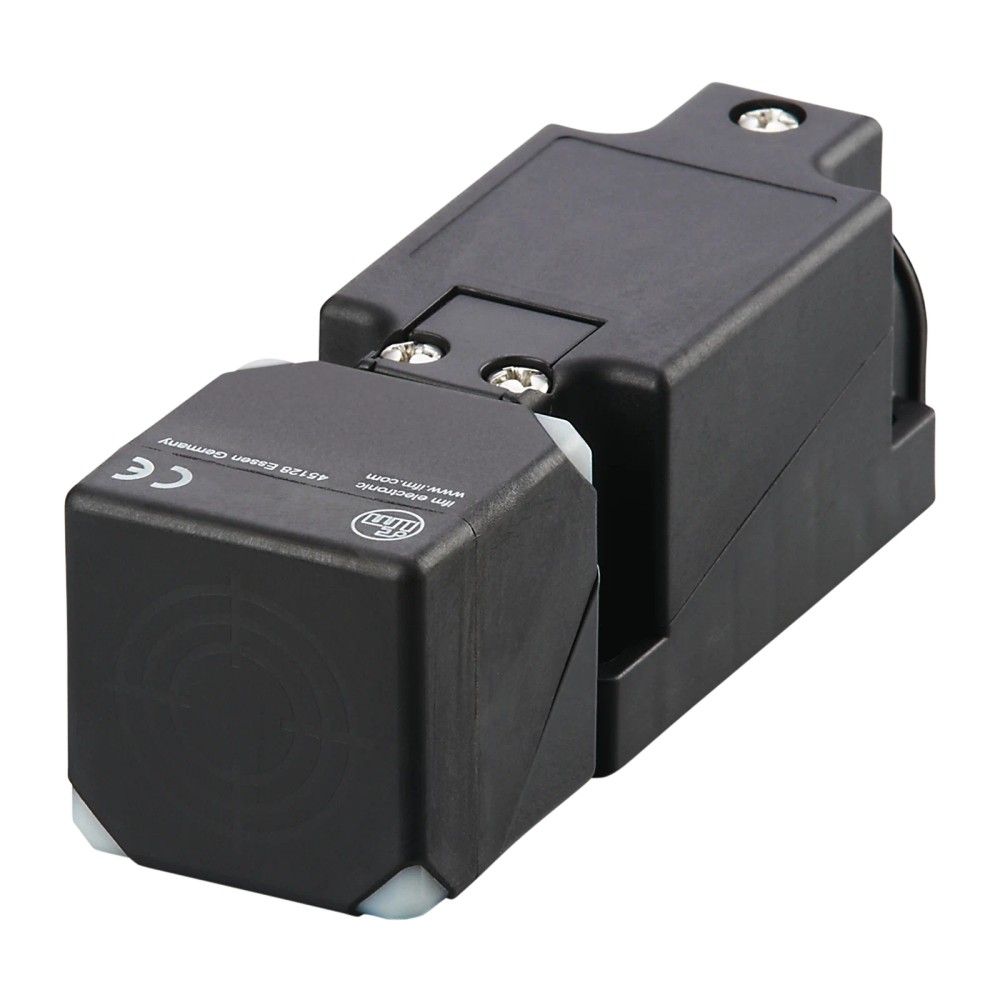

IV5060 IFM - Sensor Indutivo IFM Detecção de objetos 20mm PNP M12 IP69K

Imagem meramente ilustrativa

R$ 1.462,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IV5060
EAN: 4021179310635
NCM do produto: 85365090

Destaques do Produto Tipo de montagem...mais

Fechar menu

Saiba mais sobre: "IV5060 IFM - Sensor Indutivo IFM Detecção de objetos 20mm PNP M12 IP69K"

Destaques do Produto

Tipo de montagem

Embutido

Saída Elétrica

PNP / Normalmente Aberto

Conexão

M12

Alcance

20 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IV5060 IFM - Sensor Indutivo IFM Detecção de objetos 20mm PNP M12 IP69K

O IV5060 é um sensor indutivo retangular projetado para detecção precisa de objetos metálicos em ambientes industriais. Com alcance de 20 mm e montagem embutida, este componente oferece uma configuração de saída PNP normalmente aberta. Sua construção robusta com classificação IP69K garante alta resistência, sendo ideal para aplicações que exigem confiabilidade sob condições severas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IV5060
Alcance	20 mm
Configuração	PNP, NA
Conexão	M12
Proteção	IP68 / IP69K
Dimensões	40 x 40 x 118 mm
Tipo	Sensor Indutivo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes de produção com lavagem de alta pressão e umidade (IP69K)
Aplicações em sistemas de automação que exigem montagem embutida em estruturas metálicas
Sistemas de controle baseados em CLP com entrada PNP

⚠ Considere outro se precisa de:

Ambientes com presença exclusiva de objetos não metálicos
Circuitos de alimentação em corrente alternada (AC)
Instalações onde a temperatura ambiente exceda 85 °C

APLICAÇÕES E USO

Detecção de presença de peças em linhas de montagem metálicas.
Monitoramento de posição em máquinas de embalagem com necessidade de lavagem.
Automação industrial que exige sensores com alta resistência a campos eletromagnéticos.
Aplicações em sistemas DC onde a confiabilidade é crítica e o espaço é otimizado para montagem embutida.

COMO ESCOLHER

Antes de comprar o IV5060 IFM - Sensor Indutivo IFM Detecção de objetos 20mm PNP M12 IP69K, verifique estes pontos:

Escolha este modelo se

Sua aplicação exige montagem embutida em metal, opera em 24V DC, requer proteção IP69K para lavagem intensa e utiliza lógica PNP.

Busque outra opção se

Necessitar de uma distância de detecção maior que 20mm, lógica de saída NPN, ou se o ambiente operar exclusivamente em redes AC.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação permitida para operação contínua.
Consumo de corrente	20 mA	Corrente nominal de operação a 24V.
Saída de comutação	PNP	Lógica de comutação para a carga.
Função de saída	Normalmente aberto	Estado do contato na ausência de alvo.

Faixa de medição
Alcance de detecção	20 mm	Distância nominal de detecção para montagem embutida.
Frequência de comutação	5 Hz	Velocidade máxima de comutação de alvos.
Histerese	1...10 % de Sr	Diferença entre o ponto de ligar e desligar.

Dados mecânicos e ambientais
Dimensões	40 x 40 x 118 mm	Dimensões externas do invólucro retangular.
Grau de proteção	IP68, IP69K	Resistência a entrada de líquidos e poeira.
Temperatura ambiente	-25...85 °C	Limites operacionais de temperatura.

COMPATIBILIDADE

Comunicação

• N/A (Digital I/O)

Conexões

Elétrica Conector M12, 4 pinos, codificação A

Processo Montagem embutida (retangular)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com jatos de água alta pressão	✓	Certificação IP69K assegura estanqueidade total nestas condições.
Redes de automação PLC com entrada PNP	✓	Configuração de saída compatível com padrões de entrada PNP padrão.
Uso em sistemas de alimentação AC	✗	O dispositivo foi projetado exclusivamente para operação em corrente contínua (DC).

INSTALAÇÃO

Como instalar o IV5060 IFM - Sensor Indutivo IFM Detecção de objetos 20mm PNP M12 IP69K

Verifique a compatibilidade mecânica do local com as dimensões de 40x40x118mm.
Posicione o sensor para montagem embutida, garantindo que a face ativa esteja livre de obstruções metálicas não intencionais.
Rosqueie o sensor utilizando o suporte adequado, sem exceder o torque de instalação.
Conecte o cabo M12 de 4 pinos, garantindo o aperto correto para manter a vedação IP69K.
Verifique a fiação conforme o diagrama técnico, garantindo a conexão correta de alimentação e sinal PNP.
Teste a detecção com o alvo metálico e monitore o LED de status (amarelo) para confirmar a comutação.

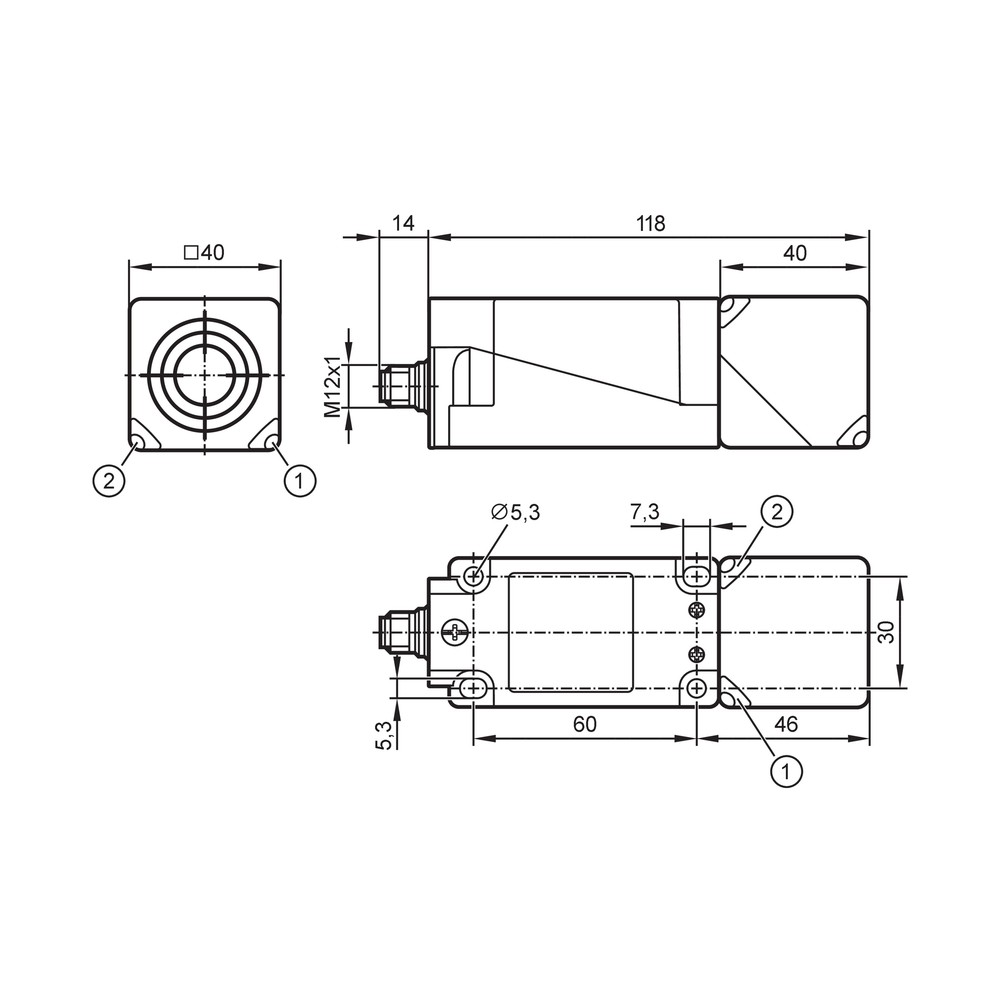

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou LED não acende.	Tensão fora da faixa ou inversão de polaridade.	Verificar a voltagem nos terminais do conector M12 e a polaridade do cabo.
Comutação errática ou fantasma.	Interferência eletromagnética (EMC) excessiva.	Checar se o cabo do sensor está roteado longe de cabos de força ou motores de alta potência.
Falha na detecção consistente do alvo.	Distância de montagem inadequada ou desalinhamento.	Medir a distância real até o alvo e comparar com a distância de comutação real Sr de 20 mm.
O sensor entra em modo de proteção ou não aciona a carga.	Curto-circuito ou sobrecarga na carga de saída.	Medir a corrente consumida pela carga e verificar integridade da fiação.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IV5060 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IV5060 e qual sua principal função?

O IV5060 é um sensor indutivo retangular com alcance de detecção nominal de 20 mm, desenvolvido para montagem embutida e operação em sistemas DC.

Quais são as características da saída elétrica deste sensor?

Este modelo possui uma saída de comutação PNP com configuração normalmente aberto (NO), operando com tensão de 10 a 30 V DC.

Este sensor pode detectar objetos plásticos ou de madeira?

O sensor não é adequado para detecção de objetos não metálicos, pois sensores indutivos funcionam baseados na alteração de campos eletromagnéticos gerados por metais.

Posso conectar este sensor diretamente em circuitos de corrente alternada?

Não, este sensor foi projetado estritamente para aplicações em corrente contínua (DC). O uso em circuitos AC causará danos permanentes ao componente.

O sensor não responde ao alvo. O que pode estar ocorrendo?

O sintoma comum é o LED de status não acender ao aproximar o alvo. Verifique se a tensão de alimentação está na faixa correta (10-30V DC) e se a conexão M12 está firmemente encaixada.

Por que o sensor apresenta comutação falsa ou instável?

Geralmente indica interferência eletromagnética ou aterramento incorreto. Verifique a blindagem dos cabos e se o sensor está instalado longe de fontes de ruído elétrico de alta potência.

Por que escolher este modelo em vez de um sensor industrial padrão?

A escolha depende do grau de proteção necessário; o IV5060 é superior em ambientes com lavagem de alta pressão devido ao IP69K, enquanto sensores IP67 padrão seriam insuficientes.

Este sensor é do tipo embutido ou não embutido?

Este modelo possui um design para montagem embutida, o que significa que ele pode ser inserido no metal sem interferir no campo de detecção, garantindo precisão de 20 mm.

Quais cuidados devo tomar na instalação mecânica?

Garanta o alinhamento perpendicular ao alvo e não exceda a distância de trabalho de 16,2 mm para garantir a comutação confiável, respeitando o torque de aperto do conector M12.

Posso realizar a limpeza industrial do equipamento com o sensor instalado?

Graças à classificação IP69K, este sensor é resistente a ciclos de limpeza com água em alta pressão e temperatura, comuns em indústrias alimentícias e de bebidas.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica resistência à entrada de poeira e capacidade de suportar jatos de água de alta pressão e temperatura. (Ref.: Grau de proteção)

PNP

Configuração de saída onde o sensor comuta o polo positivo da fonte de alimentação para a carga. (Ref.: Saída de comutação)

Montagem Embutida

Tipo de sensor indutivo que pode ser instalado rente à superfície metálica circundante sem interferência no campo de detecção. (Ref.: Alcance de detecção)

Distância de Comutação Real (Sr)

A distância efetiva na qual o sensor detecta a presença do alvo, com tolerância nominal. (Ref.: Distância real de comutação)

MTTF

Tempo Médio Até a Falha, indicando a confiabilidade estatística do dispositivo. (Ref.: MTTF: 583 anos)
