Sensor Indutivo IFM IV5004

Pré-visualizar: IV5004 IFM - Sensor Indutivo IFM Detecção de objetos PNP 20mm IP69K

IV5004 IFM - Sensor Indutivo IFM Detecção de objetos PNP 20mm IP69K

Imagem meramente ilustrativa

R$ 1.110,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IV5004
EAN: 4021179139267
NCM do produto: 85365090

Destaques do Produto Saída PNP antivalente...mais

Fechar menu

Saiba mais sobre: "IV5004 IFM - Sensor Indutivo IFM Detecção de objetos PNP 20mm IP69K"

Destaques do Produto

Saída

PNP antivalente

Alcance nominal

20 mm

Montagem

Embutida

Alimentação

10...30 V DC

Conexão

Terminais; prensa-cabo M20 x 1,5

Proteção

IP68; IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IV5004 PNP, alcance de detecção de 20 mm, montagem embutida, IP68/IP69K

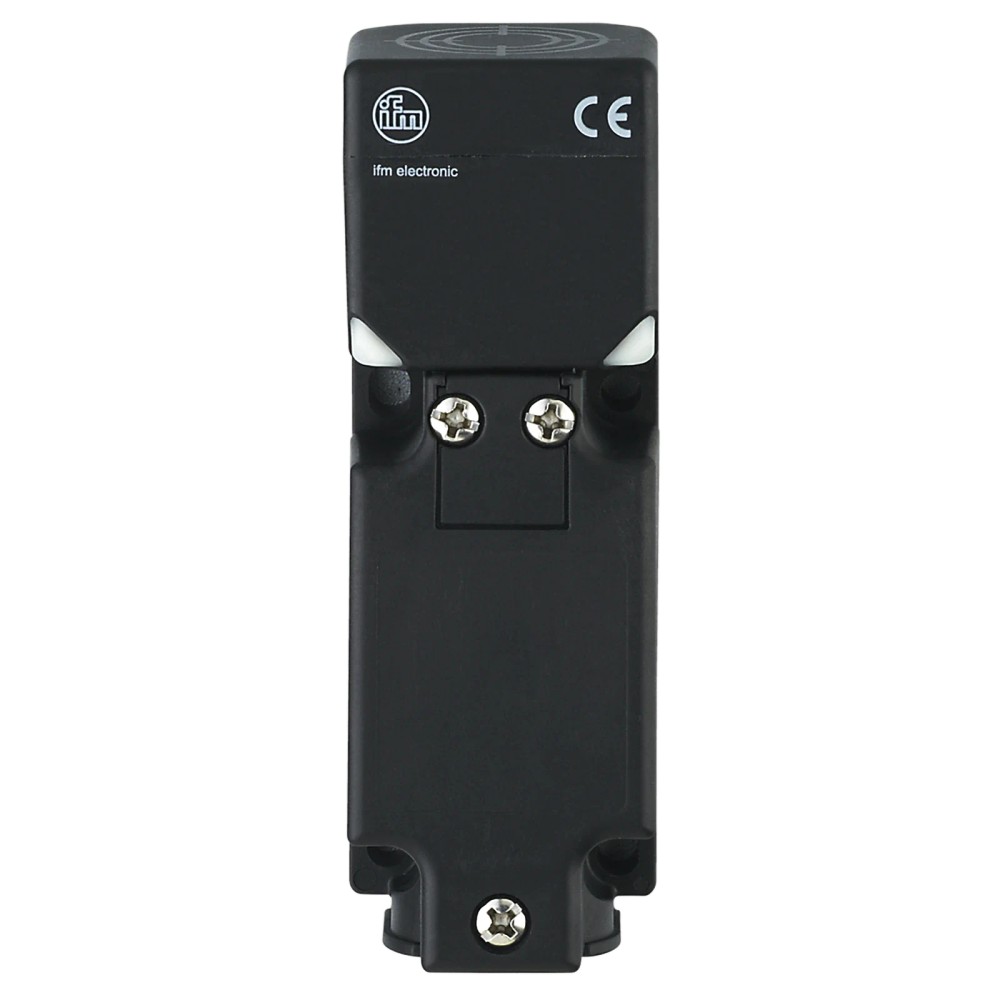

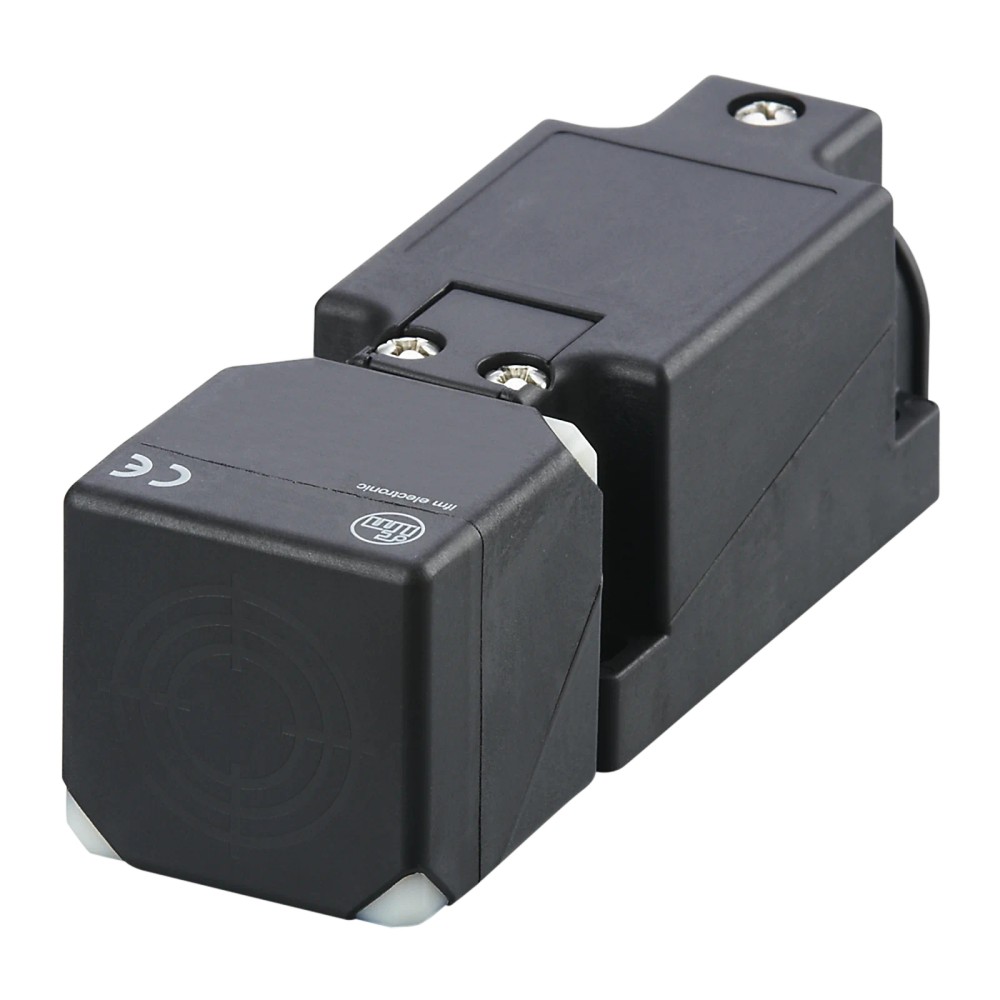

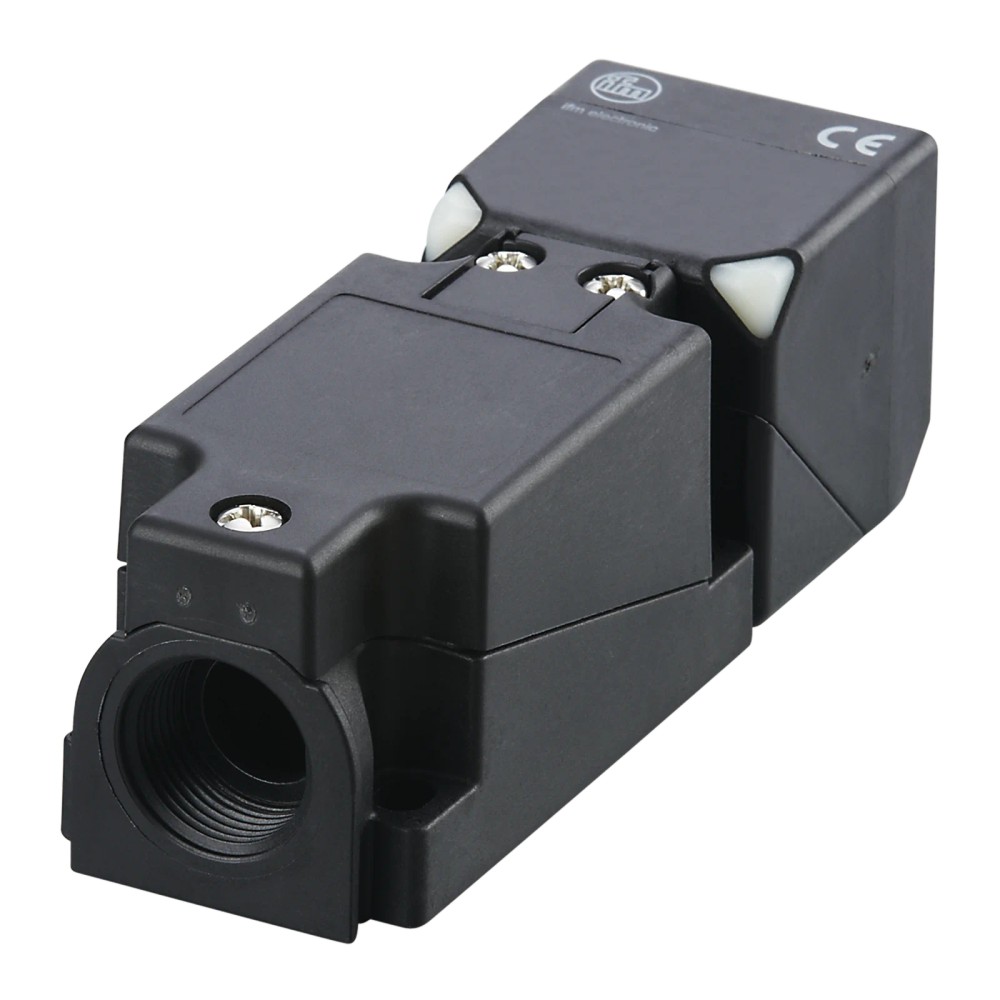

O IFM IV5004 é um sensor indutivo retangular para detecção de objetos metálicos sem contato. Possui saída PNP antivalente, alcance nominal de detecção de 20 mm e montagem embutida. Opera com alimentação DC de 10 a 30 V e grau de proteção IP68/IP69K. A conexão elétrica é feita por terminais, com prensa-cabo M20 x 1,5.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor indutivo
Alcance nominal de detecção	20 mm
Montagem	Embutida
Saída	PNP antivalente
Alimentação	10...30 V DC
Frequência de comutação	400 Hz
Grau de proteção	IP68; IP69K
Temperatura ambiente	-25...85 °C
Conexão elétrica	Terminais até 2,5 mm²; prensa-cabo M20 x 1,5
Dimensões	40 x 40 x 118 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos quando a distância de comutação necessária estiver dentro do alcance nominal de 20 mm e a aplicação aceitar montagem embutida.
Circuitos de controle DC que aceitem uma saída PNP antivalente e respeitem a alimentação e os limites de corrente especificados.
Instalações que exijam proteção IP68/IP69K e temperatura ambiente dentro da faixa de -25...85 °C.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada de controle que exija saída NPN, analógica ou comunicação de rede; o produto é especificado com saída PNP antivalente.
Não especificar se a aplicação exigir detecção além dos 20 mm nominais ou frequência de comutação acima de 400 Hz.
Não usar fora da faixa de temperatura ambiente especificada de -25...85 °C.

APLICAÇÕES E USO

Aplicação comprovada pelo tipo de produto: detecção indutiva de objetos metálicos, sem contato, em sistemas de automação.
Possibilidade de uso em instalações que requerem montagem embutida e alcance nominal de 20 mm; valide o material-alvo e o fator de correção correspondente antes de definir a distância efetiva.
Pode ser considerado em ambientes dentro da faixa de -25...85 °C que necessitem dos graus de proteção IP68/IP69K; a adequação depende também da instalação e das condições reais de exposição.
Para ciclos de detecção, confirme que a frequência requerida não excede 400 Hz e que a interface de controle aceita saída PNP antivalente.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IV5004 PNP, alcance de detecção de 20 mm, montagem embutida, IP68/IP69K, verifique estes pontos:

Escolha o IV5004

Quando a aplicação requer sensor indutivo, montagem embutida, alcance nominal de 20 mm, saída PNP antivalente e alimentação DC de 10...30 V.

Verifique a interface do controlador

Confirme que a entrada aceita PNP antivalente e que a alimentação, a corrente de carga e a frequência de comutação exigidas estão dentro dos limites publicados.

Considere outra especificação

Busque outro sensor se forem necessários alcance superior a 20 mm, saída de outra tecnologia ou operação fora da faixa de temperatura informada. A ficha não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Princípio de detecção declarado na ficha.
Modelo	IV5004	Identificação do produto no anúncio.
Invólucro	Retangular	Formato indicado nos dados técnicos.
Montagem	Embutida	Tipo de montagem especificado.
Alcance de detecção	20 mm	Valor nominal informado.
Distância de trabalho	0...16,2 mm	Faixa de trabalho indicada na ficha.
Distância real de comutação Sr	20 ± 10 % mm	Tolerância da distância real de comutação informada.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,3	Fatores declarados para os materiais listados; considerar na avaliação da distância de detecção.

Dados elétricos e alimentação
Tipo de corrente	DC	Tipo de alimentação declarado.
Tensão de operação	10...30 V DC	Limites de alimentação especificados.
Consumo de corrente	20 mA (a 24 V)	Valor informado para alimentação de 24 V.
Classe de proteção	II	Classificação elétrica declarada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção especificado.
Proteção contra sobrecarga	Sim	Recurso de proteção especificado.

Saídas e comutação
Função elétrica	PNP	Tipo de saída especificado.
Configuração da saída	Antivalente	Configuração informada para a saída.
Frequência de comutação DC	400 Hz	Frequência máxima declarada para comutação DC.
Intensidade de corrente máxima constante da saída DC	200 mA	Limite constante indicado para a saída de comutação.
Queda de tensão máxima da saída DC	2 V	Valor máximo declarado para a saída de comutação DC.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção contra curto-circuito especificado.
Histerese	1...10 % de Sr	Faixa declarada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação especificada em relação a Sr.

Conexão elétrica
Conexão	3 fios	Configuração informada no anúncio.
Terminais	Até 2,5 mm²	Seção de condutor indicada para a conexão por terminais.
Prensa-cabo	M20 x 1,5	Interface de prensa-cabo indicada nos dados técnicos; prensa-cabo E11270 deve ser solicitado separadamente.

Condições ambientais e proteção
Temperatura ambiente	-25...85 °C	Faixa de operação ambiente declarada.
Grau de proteção	IP68; IP69K	Graus de proteção indicados na ficha.
Alteração rápida da temperatura	EN 60068-2-14 Na; TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 < 10 s; 50 ciclos	Condições de ensaio especificadas para alteração rápida de temperatura; não substituem a faixa de temperatura ambiente.
Certificado UL	Ta: 0...40 °C; Enclosure type: Type 1; arquivo UL E174191	Condições e identificação UL informadas na ficha.
EMC - ESD	EN 61000-4-2; 8 kV CD / 8 kV AD	Níveis de ensaio de descarga eletrostática informados.
EMC - HF irradiado	EN 61000-4-3; 10 V/m	Nível de ensaio de alta frequência irradiada informado.
EMC - Burst	EN 61000-4-4; 2 kV	Nível de ensaio Burst informado.
EMC - AF com fio	EN 61000-4-6; 15 V	Nível de ensaio de frequência de áudio conduzida informado.
Emissões	EN 55011 classe B	Classe declarada para emissões.

Resistência mecânica e vibração
Resistência a choques	EN 60068-2-27 Ea; 30 g, 11 ms, meio seno; 3 choques em cada direção dos 3 eixos	Condição de ensaio especificada.
Resistência duradoura ao choque	EN 60068-2-27; 40 g, 6 ms; 4.000 choques em cada direção dos 3 eixos	Condição de ensaio especificada para choques repetidos.
Estabilidade de vibração	EN 60068-2-6 Fc; 10 g (10...2.000 Hz), 10 ciclos	Condição de ensaio de vibração declarada.

Dados mecânicos e materiais
Dimensões	40 x 40 x 118 mm	Dimensões externas declaradas.
Materiais	PA 6.6; zinco moldado sob pressão revestido de epóxi; face ativa em PA 6.6; janela dos LEDs em PA; parafusos em aço inoxidável 1.4305 (303)	Materiais dos componentes indicados na ficha.
Zona ativa	5 posições possíveis	Observação de montagem informada para a zona ativa.
Peso	250 g	Peso informado no dataset do produto.
Unidades por embalagem	1 peça	Quantidade por embalagem indicada.

Displays e elementos de operação
Status de chaveamento	1 LED amarelo	Indicação visual de estado especificada.
Indicação de operação	1 LED verde	Indicação visual de operação especificada.

Dados de confiabilidade e identificação
MTTF	652 anos	Valor informado no dataset; não representa garantia nem vida útil assegurada.
GTIN	4021179139267	Identificador comercial informado.
Part number	IV5004	Código do produto no anúncio.
NCM	8536.50.90	Classificação fiscal informada no dataset.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; o produto é um sensor com saída de comutação PNP antivalente.

Conexões

Elétrica Alimentação DC de 10...30 V. Conexão por terminais de até 2,5 mm² e prensa-cabo M20 x 1,5. A saída é PNP antivalente; confirme a configuração da entrada do controlador e siga o esquema elétrico do datasheet. Corrente máxima constante da saída: 200 mA.

Processo Não possui conexão de processo. A montagem é embutida; dimensões do invólucro: 40 x 40 x 118 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP antivalente e alimentação DC dentro de 10...30 V	✓	A função elétrica informada é PNP, com saída antivalente e alimentação DC especificada.
Entrada que exige sinal NPN ou saída analógica	✗	A ficha especifica saída PNP antivalente, não NPN nem analógica.
Aplicação com distância de detecção requerida acima de 20 mm	✗	O alcance nominal informado é 20 mm; a distância de trabalho indicada é 0...16,2 mm.
Instalação que exige comunicação por protocolo de rede	✗	Não há protocolo de comunicação especificado para este sensor.
Ambiente dentro de -25...85 °C que requer proteção IP68/IP69K	✓	A ficha declara essa faixa de temperatura ambiente e esses graus de proteção.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IV5004 PNP, alcance de detecção de 20 mm, montagem embutida, IP68/IP69K

Confira o código IV5004 e compare dimensões e montagem com o espaço disponível.
Posicione o sensor na configuração de montagem embutida indicada pelo fabricante.
Considere as cinco posições possíveis da zona ativa ao orientar o sensor.
Prepare a conexão por terminais, respeitando a seção máxima informada de 2,5 mm².
Utilize prensa-cabo M20 x 1,5 compatível; o prensa-cabo E11270 é solicitado separadamente.
Conecte a alimentação e a saída conforme o esquema do datasheet; antes da operação, confira a tensão, a polaridade e a compatibilidade da entrada PNP.

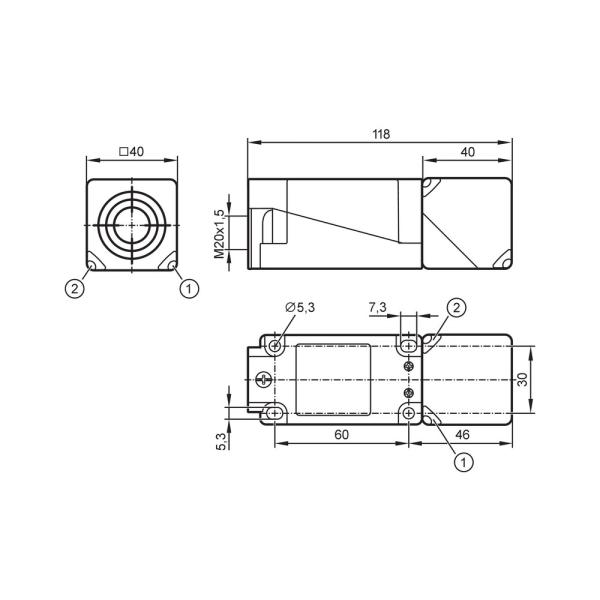

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o objeto.	Distância, material do alvo ou alinhamento da zona ativa não correspondem às condições da aplicação.	Meça a distância até o alvo, confira o material e seu fator de correção na ficha e teste a posição da zona ativa.
A entrada do controlador não reconhece a saída.	A entrada pode não ser compatível com sinal PNP antivalente ou a ligação pode não seguir o esquema do fabricante.	Confirme o tipo de entrada, a tensão de alimentação e a fiação nos terminais usando o esquema do datasheet.
A comutação é instável ou ocorre fora do ponto esperado.	A distância está próxima dos limites de detecção ou há variação associada ao material do alvo.	Verifique a distância de trabalho indicada, a distância nominal e o fator de correção do material; observe o LED de status durante o teste.
O sensor não apresenta indicação de operação.	Alimentação ausente, tensão fora da faixa especificada ou ligação incorreta.	Meça a alimentação nos terminais e compare com 10...30 V DC; confira a polaridade e observe o LED verde.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IV5004 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IV5004 e para quem ele serve?

É um sensor indutivo retangular para detecção de objetos metálicos sem contato. Serve para sistemas que aceitam montagem embutida e saída PNP antivalente.

O IV5004 funciona com qualquer entrada de CLP?

Não necessariamente. A entrada do controlador precisa ser compatível com saída PNP antivalente; confirme também a alimentação e os limites elétricos no datasheet.

O que vem junto com o sensor?

A ficha informa uma peça por embalagem. O prensa-cabo E11270 deve ser solicitado separadamente; não há outros acessórios informados como inclusos.

Posso usar esse sensor em um circuito que exige saída NPN?

Não é a saída especificada para este modelo: a ficha indica PNP antivalente. Para uma entrada NPN, selecione um sensor com saída compatível.

Ele serve para detectar objetos a mais de 20 mm?

A ficha informa alcance nominal de 20 mm e distância de trabalho de 0...16,2 mm. Não selecione o IV5004 quando a distância necessária exceder os limites publicados.

O LED acende, mas o controlador não recebe o sinal: o que verifico?

Confira se a entrada do controlador aceita PNP antivalente e se a ligação nos terminais segue o esquema do datasheet. Verifique também a tensão de alimentação.

O ponto de detecção varia com o alvo; preciso trocar o sensor?

Antes da troca, confira a distância e o material do alvo, pois a ficha apresenta fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Compare também o funcionamento com a faixa de trabalho especificada.

É melhor comprar o IV5004 ou um kit?

A ficha identifica a embalagem como uma peça e não informa kit. Se precisar do prensa-cabo E11270, ele deve ser solicitado separadamente.

Como instalar e orientar o sensor corretamente?

Use a montagem embutida e considere as cinco posições possíveis da zona ativa. Faça a ligação conforme o datasheet e respeite a seção de terminal indicada.

Que cuidados devo ter ao ligar o sensor pela primeira vez?

Confirme que a alimentação está entre 10 e 30 V DC, que a polaridade e a fiação estão corretas e que a entrada aceita PNP antivalente. Consulte o datasheet para o esquema elétrico completo.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor que detecta objetos por princípio indutivo, sem contato. (Ref.: tipo de produto: sensor indutivo)

PNP

Tipo de saída de comutação especificado para o IV5004; a entrada do controlador deve ser compatível. (Ref.: função elétrica: PNP)

Saída antivalente

Configuração de saída indicada na ficha para este modelo. (Ref.: configuração da saída: antivalente)

Montagem embutida

Configuração de montagem declarada pelo fabricante para o sensor. (Ref.: montagem: embutida)

IP68/IP69K

Graus de proteção declarados na ficha para o invólucro; a adequação depende das condições de instalação. (Ref.: grau de proteção: IP68; IP69K)
