Sensor Indutivo IFM IT5042 - PNP 2mm Cilíndrico

Pré-visualizar: IT5042 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm Cilíndrico 6.5mm

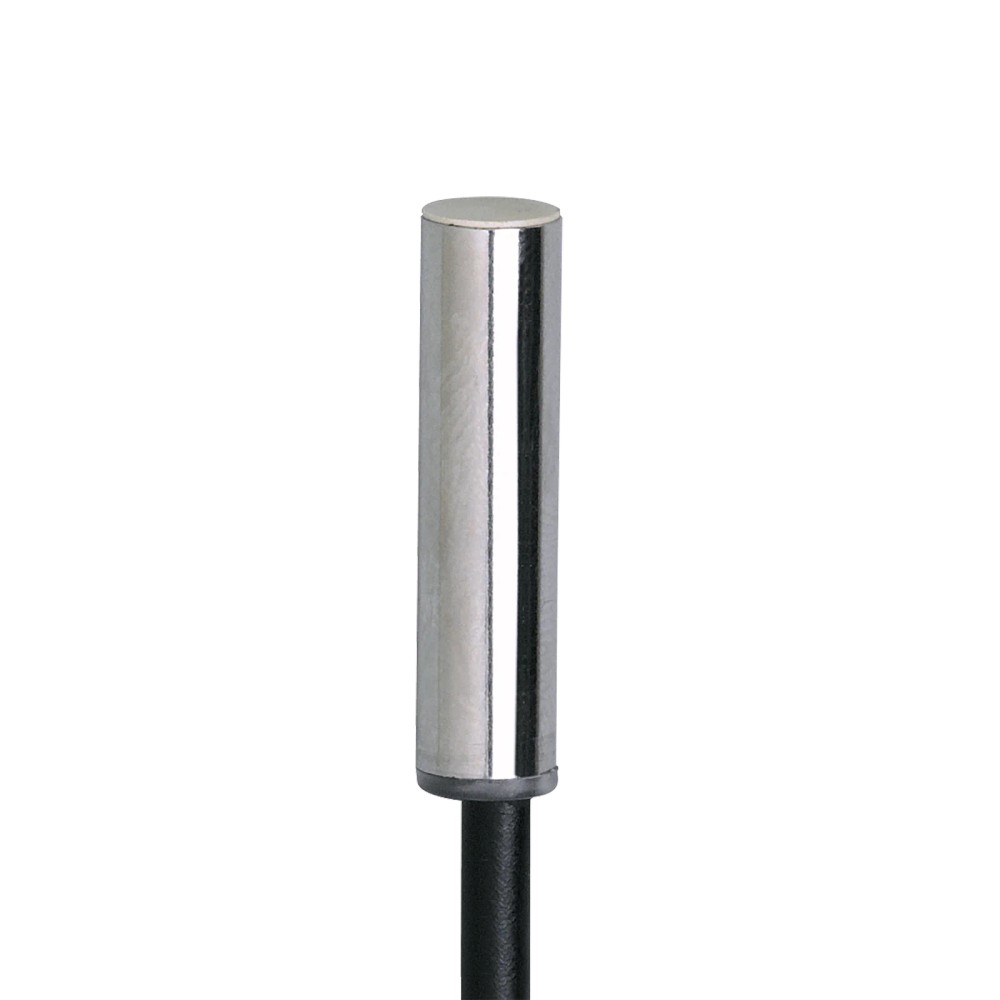

IT5042 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm Cilíndrico 6.5mm

Imagem meramente ilustrativa

R$ 798,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IT5042
EAN: 4021179139083
NCM do produto: 85365090

Destaques do Produto Diâmetro 6.5 mm...mais

Fechar menu

Saiba mais sobre: "IT5042 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm Cilíndrico 6.5mm"

Destaques do Produto

Diâmetro

6.5 mm

Alcance

2 mm

Saída

PNP

Conexão

Cabo 2 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IT5042 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm Cilíndrico 6.5mm

O IT5042 é um sensor indutivo cilíndrico de 6,5 mm projetado para detecção precisa de metais em ambientes industriais restritos. Com alcance de 2 mm e saída PNP, oferece alta confiabilidade e uma frequência de comutação de 1500 Hz. É a solução ideal para automação onde espaço e dimensões reduzidas são critérios críticos de projeto.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IT5042
Marca	IFM
Tipo	Indutivo
Diâmetro	6.5 mm
Alcance	2 mm
Saída	PNP (Normalmente Aberto)
Proteção	IP 67
Conexão	Cabo PUR 2 m

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação industrial com espaços confinados.
Detecção de precisão de peças metálicas em linhas de montagem.
Ambientes com umidade ou poeira, dado o grau de proteção IP 67.

⚠ Considere outro se precisa de:

Instalação em ambientes com temperatura acima de 70 °C.
Detecção de objetos não ferrosos em distâncias superiores a 2 mm.
Uso em locais sujeitos a ataques químicos incompatíveis com aço inoxidável ou LCP.

APLICAÇÕES E USO

Detecção de posição em máquinas de pequeno porte.
Contagem de peças metálicas em esteiras compactas.
Automação industrial onde o sensor precisa de montagem embutida em painéis metálicos.

COMO ESCOLHER

Antes de comprar o IT5042 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm Cilíndrico 6.5mm, verifique estes pontos:

Quando escolher o IT5042

Indicado para aplicações que exigem diâmetro reduzido (6.5 mm) e onde a detecção embutida é necessária para proteger a face sensora em ambientes industriais.

Quando buscar alternativas

Se a aplicação exigir detecção em distâncias maiores que 2 mm, for necessário um sensor com conector M8 destacável ou se o ambiente de temperatura for superior a 70 °C.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Tipo de produto	Sensor indutivo	Classificação funcional
Formato	Cilíndrico	Geometria do invólucro
Dimensões	Ø 6,5 / L = 27 mm	Espaço ocupado na máquina

Dados elétricos
Tensão de operação	10-30 DC V	Faixa de alimentação admissível
Consumo de corrente	< 15 mA	Dreno de energia operacional
Configuração de saída	PNP, Normalmente Aberto	Lógica de chaveamento

Performance
Alcance de detecção	2 mm	Distância nominal de detecção
Frequência de comutação	1500 Hz	Capacidade de detecção por segundo

COMPATIBILIDADE

Comunicação

• Entrada digital PNP (PLC / Controladores)

Conexões

Elétrica Cabo PUR 2 metros, 3 fios

Processo Montagem embutida cilíndrica de 6.5 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de automação com restrição física	✓	O diâmetro de 6.5 mm é otimizado para espaços confinados.
Detecção de alvos não metálicos	✗	Sensor indutivo requer condutividade metálica no objeto.

INSTALAÇÃO

Como instalar o IT5042 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm Cilíndrico 6.5mm

Verifique se o local de instalação permite a montagem embutida conforme especificado.
Prepare o furo de montagem garantindo que o diâmetro seja compatível com a carcaça de 6.5 mm.
Insira o sensor no suporte de fixação e utilize a arruela fornecida.
Posicione o sensor a uma distância segura do objeto metálico (distância de trabalho entre 0 e 1,62 mm).
Conecte os fios do cabo conforme o diagrama de fiação (Marrom: V+, Azul: V-, Preto: Saída).
Verifique o acendimento do LED amarelo indicativo de status ao detectar um alvo.

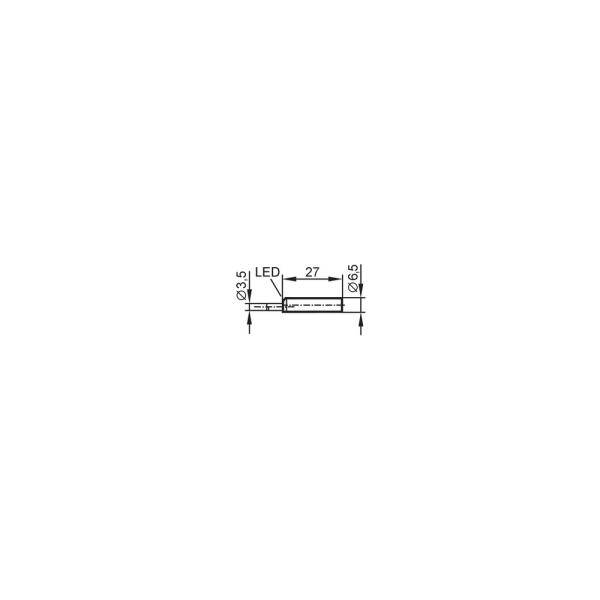

Desenho Dimensional

ACESSÓRIOS

Arruela de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou comuta de forma intermitente.	Objeto metálico fora da distância nominal de 2 mm.	Meça a distância entre a face do sensor e o alvo com um paquímetro.
LED de status apagado ou piscando rapidamente.	Curto-circuito na fiação ou falha na fonte de alimentação.	Verifique a tensão entre os fios marrom (V+) e azul (V-) usando um multímetro.
Sensor inoperante e ausência de sinal de saída.	Conexão elétrica com inversão de polaridade.	Confira o diagrama de pinagem do cabo contra a pinagem do controlador.
Falsos positivos (sensor sempre ligado).	Acúmulo excessivo de detritos metálicos na face sensora.	Limpe a face do sensor com um pano seco e verifique o comportamento do LED.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico IT5042 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor indutivo e qual sua finalidade principal?

O IT5042 é um sensor indutivo PNP com saída normalmente aberto, projetado para detecção de objetos metálicos em aplicações de automação industrial com restrição de espaço.

O que vem na embalagem do sensor IT5042?

Este sensor acompanha o dispositivo principal e uma arruela de fixação para instalação mecânica.

Este sensor pode detectar objetos plásticos ou materiais não metálicos?

O sensor não é adequado para detectar objetos não metálicos, como plásticos, líquidos (sem metal) ou madeiras, pois sua tecnologia é baseada na indução eletromagnética.

Existem restrições de uso para este sensor?

O sensor não deve ser aplicado em ambientes com temperaturas que excedam a faixa de -20 a 70 °C ou em locais onde a presença de produtos químicos ataque o invólucro de aço inoxidável e LCP.

O sensor não está enviando sinal, o que pode ser?

O sintoma comum é a falta de sinal de comutação no PLC; a causa pode ser um curto-circuito no cabo ou detecção fora da distância de operação (2 mm).

Como diagnosticar falhas no sensor antes de trocá-lo?

Verifique a continuidade do cabo, a tensão de alimentação (10-30V DC) e se o LED amarelo de status de chaveamento acende ao aproximar um alvo metálico.

Este sensor é melhor do que modelos com conector M8?

Este modelo possui cabo integrado de 2 metros, o que elimina a necessidade de conectores M8 ou M12, sendo ideal para instalações fixas onde o sensor não precisa ser removido frequentemente.

Como este modelo se compara a sensores de diâmetros maiores?

O IT5042 é uma unidade compacta de alta precisão (2 mm), enquanto sensores maiores de 12mm ou 18mm são indicados para distâncias de detecção superiores.

Quais os cuidados necessários na montagem do sensor?

A instalação exige montagem embutida em material metálico, mantendo o sensor alinhado ao objeto a ser detectado para garantir a distância de trabalho nominal.

Qual a procedência e certificação deste componente?

O produto possui certificação UL (File E174191) e é faturado diretamente pela IFM ELECTRONIC LTDA.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída de chaveamento que comuta o positivo (V+) para a carga. (Ref.: Função elétrica PNP)

Montagem Embutida

Tipo de instalação onde o sensor pode ser montado faceado com materiais metálicos ao redor sem interferir no campo eletromagnético. (Ref.: Tipo de montagem Embutido)

Distância de comutação (Sr)

Distância nominal de 2 mm na qual o sensor detecta um objeto padrão. (Ref.: Alcance de detecção 2 mm)

IP 67

Grau de proteção contra entrada de poeira e imersão temporária em água. (Ref.: Proteção IP IP 67)

Frequência de comutação

Número máximo de ciclos de comutação por segundo que o sensor suporta (1500 Hz). (Ref.: Frequência de comutação 1500 Hz)
