Sensor Indutivo IFM IT5039 PNP 2mm

Pré-visualizar: IT5039 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm 10-30V DC Cabo 2m

IT5039 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm 10-30V DC Cabo 2m

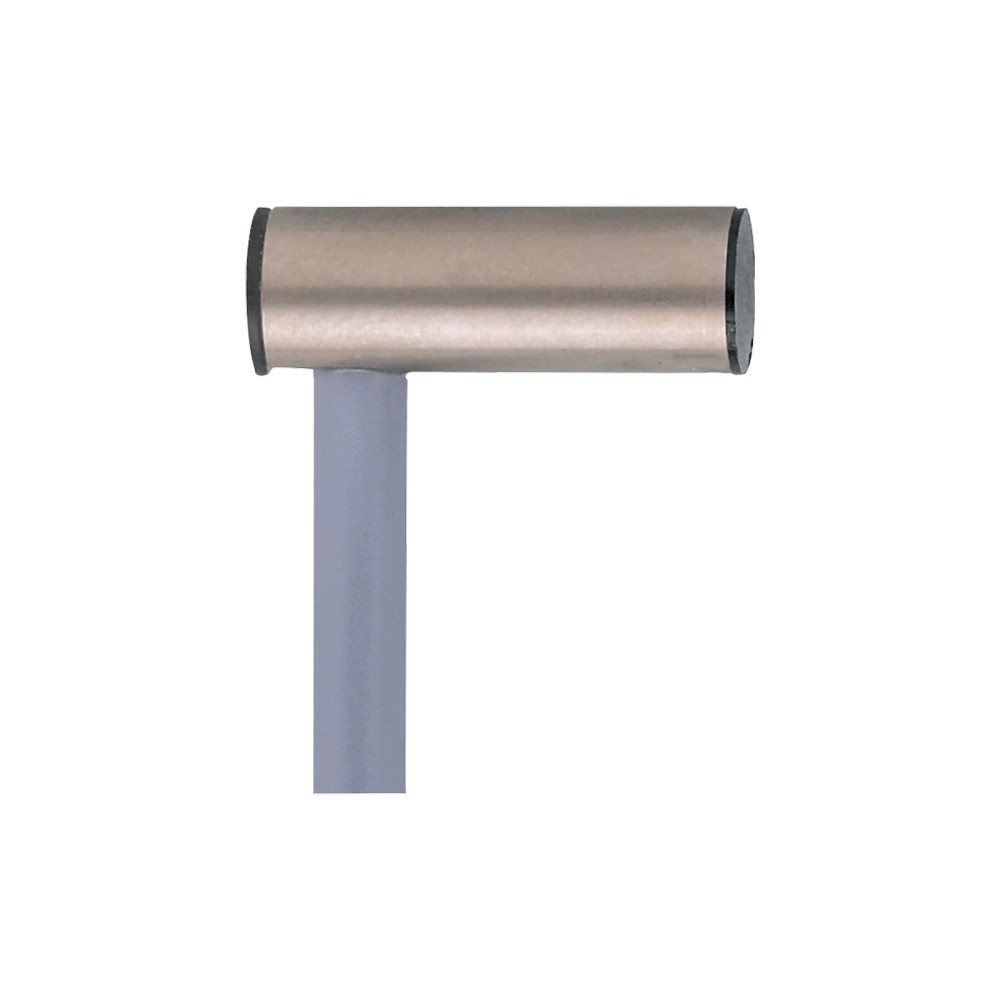

Imagem meramente ilustrativa

R$ 1.054,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IT5039
EAN: 4021179139052
NCM do produto: 85365090

Destaques do Produto Tensão 10-30V DC...mais

Fechar menu

Saiba mais sobre: "IT5039 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm 10-30V DC Cabo 2m"

Destaques do Produto

Tensão

10-30V DC

Saída

PNP

Alcance

2 mm

Montagem

Embutido

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IT5039 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm 10-30V DC Cabo 2m

O IT5039 é um sensor indutivo cilíndrico de 6,5 mm projetado para detecção precisa de objetos metálicos em aplicações industriais com espaço reduzido. Operando entre 10 e 30V DC, oferece uma distância de detecção de 2 mm com montagem embutida e saída PNP. Sua construção em aço inoxidável e classificação IP67 garantem robustez operacional em ambientes standard.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	IT5039
Tipo	Sensor Indutivo
Alcance	2 mm
Saída	PNP / Normalmente Aberto
Conexão	Cabo 2m PVC
Proteção	IP 67
Dimensões	Ø 6,5 mm x 19 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com espaço de montagem limitado.
Detecção de alvos metálicos em linhas de montagem.
Sistemas operando com CLP de 24V DC.

⚠ Considere outro se precisa de:

Aplicações em circuitos de corrente alternada (AC).
Ambientes com presença de químicos agressivos não compatíveis com PBT.
Áreas sujeitas a impactos mecânicos diretos na face do sensor.

APLICAÇÕES E USO

Detecção de fim de curso em mecanismos de precisão.
Contagem de peças metálicas pequenas em esteiras.
Posicionamento de componentes em máquinas de montagem automática.
Aplicações em espaços confinados onde sensores M12 não se ajustam.

COMO ESCOLHER

Antes de comprar o IT5039 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm 10-30V DC Cabo 2m, verifique estes pontos:

Quando escolher o IT5039

Ideal para instalações onde o espaço é crítico (diâmetro 6.5 mm) e o ambiente exige proteção IP67 para detectar alvos metálicos a curta distância.

Quando buscar outra opção

Se o ambiente exigir imunidade a campos magnéticos elevados (solda) ou se a distância de detecção necessária for superior a 2 mm, considere sensores de longo alcance ou com proteção específica.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação compatível com sistemas industriais DC
Corrente máxima	200 mA	Limite de carga da saída
Frequência de comutação	1000 Hz	Taxa máxima de detecção
Queda de tensão	2,5 V	Perda interna máxima

Faixa de Medição e Detecção
Alcance de detecção	2 mm	Distância nominal de atuação
Montagem	Embutido	Permite instalação nivelada em metal
Histerese	< 15% de Sr	Diferencial de comutação

Dados Mecânicos
Material do invólucro	Aço inoxidável	Resistência à corrosão
Material face ativa	PBT	Polímero de alta resistência
Dimensões	Ø 6,5 / L = 19 mm	Tamanho compacto para instalações estreitas
Grau de proteção	IP 67	Estanqueidade contra água e poeira

COMPATIBILIDADE

Comunicação

• Digital I/O (PNP)

Conexões

Elétrica Cabo fixo 2m PVC

Processo Montagem embutida (shielded)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
CLP com entrada Digital PNP	✓	Compatível com a lógica de saída PNP do sensor.
Sistemas AC	✗	Sensor exclusivo para operação DC.
Detecção de peças metálicas	✓	Princípio de funcionamento indutivo focado em metais.

INSTALAÇÃO

Como instalar o IT5039 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm 10-30V DC Cabo 2m

Verifique a compatibilidade elétrica do sistema (10-30V DC).
Fixe o sensor no suporte, garantindo alinhamento com o objeto metálico.
Conecte o cabo: Marrom (+), Azul (-), Preto (Saída).
Verifique se o objeto metálico está a uma distância de até 1.6 mm.
Ligue a alimentação e observe o LED do sensor.
Realize um ciclo de teste para confirmar a comutação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou LED não acende.	Falha na fiação ou fonte de alimentação.	Verifique a continuidade do cabo e a tensão da fonte.
Detecção intermitente ou ausente.	Distância do alvo fora da zona especificada.	Meça a distância entre a face ativa e o objeto (limite 1,6 mm).
Saída desativada por proteção.	Curto-circuito na carga de saída.	Verifique se a corrente de carga não excede 200 mA.
Sinal instável durante operação.	Vibração mecânica na fixação.	Confirme o aperto do suporte de montagem.

DOCUMENTAÇÃO TÉCNICA

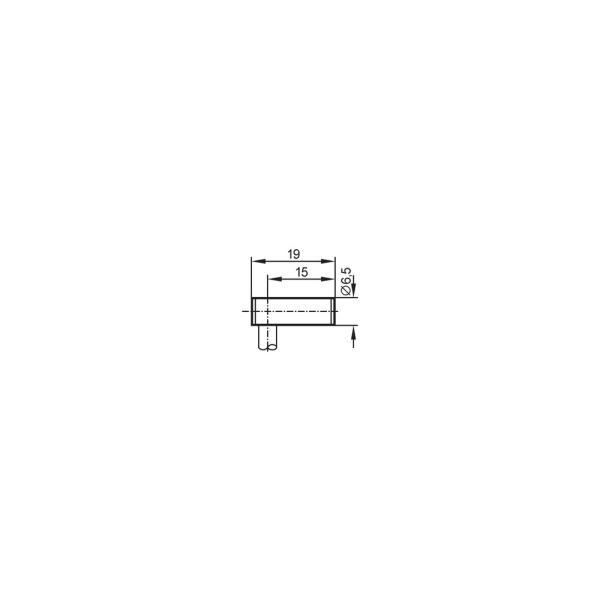

Datasheet Técnico IFM IT5039 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IT5039?

O IT5039 é um sensor indutivo cilíndrico de 6.5 mm, com alcance de 2 mm, saída PNP e conexão via cabo fixo de 2 metros, projetado para detecção de metais.

O que vem na embalagem ao comprar este sensor?

O produto inclui o sensor com cabo de conexão de 2 metros integrado, conforme ficha técnica.

Para que este sensor não é indicado?

Não é adequado para aplicações com corrente alternada (AC) ou tensões fora da faixa de 10-30V DC.

Este sensor pode detectar plásticos ou outros materiais não metálicos?

Este sensor não é compatível com detecção de materiais não metálicos ou plásticos.

O que fazer se o sensor não estiver enviando sinal?

Se o sensor não comuta, verifique se a alimentação de 10-30V DC está presente e se a fiação (marrom, azul, preto) está correta.

Como diagnosticar sinal intermitente no sensor?

Sintomas de sinal instável podem indicar vibração excessiva no suporte ou que o objeto está na zona de transição de detecção (histerese).

Por que escolher este modelo em vez de um sensor maior?

O IT5039 é preferível para espaços restritos devido ao diâmetro de 6.5 mm, comparado a sensores M12 ou M18 tradicionais.

Este produto é vendido como parte de um kit?

Este é um sensor avulso. Se necessitar de kits, deve-se adquirir acessórios de montagem separadamente conforme disponibilidade.

Quais cuidados tomar na instalação?

A instalação exige alinhamento mecânico, garantindo que a face ativa não sofra impacto direto durante o ciclo de máquina.

Quem é responsável pelo faturamento deste produto?

A faturamento e logística são geridos diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência industrial do item.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída onde o sensor chaveia o potencial positivo para a carga. (Ref.: Saída de comutação)

Embutido (Shielded)

Montagem que permite a instalação do sensor nivelado em metal sem interferência na detecção. (Ref.: Tipo de montagem)

Histerese

Diferença entre o ponto de ativação e desativação, garantindo estabilidade no sinal. (Ref.: Histerese < 15% de Sr)

IP67

Índice de proteção contra poeira e imersão temporária em água. (Ref.: Grau de proteção)

Frequência de comutação

Número máximo de ciclos de detecção por segundo. (Ref.: 1000 Hz)
