Sensor Indutivo IFM IT5001 - PNP 1mm Compacto

Pré-visualizar: IT5001 IFM - Sensor Indutivo IFM Automação Industrial PNP 1mm 6.5mm IP67

IT5001 IFM - Sensor Indutivo IFM Automação Industrial PNP 1mm 6.5mm IP67

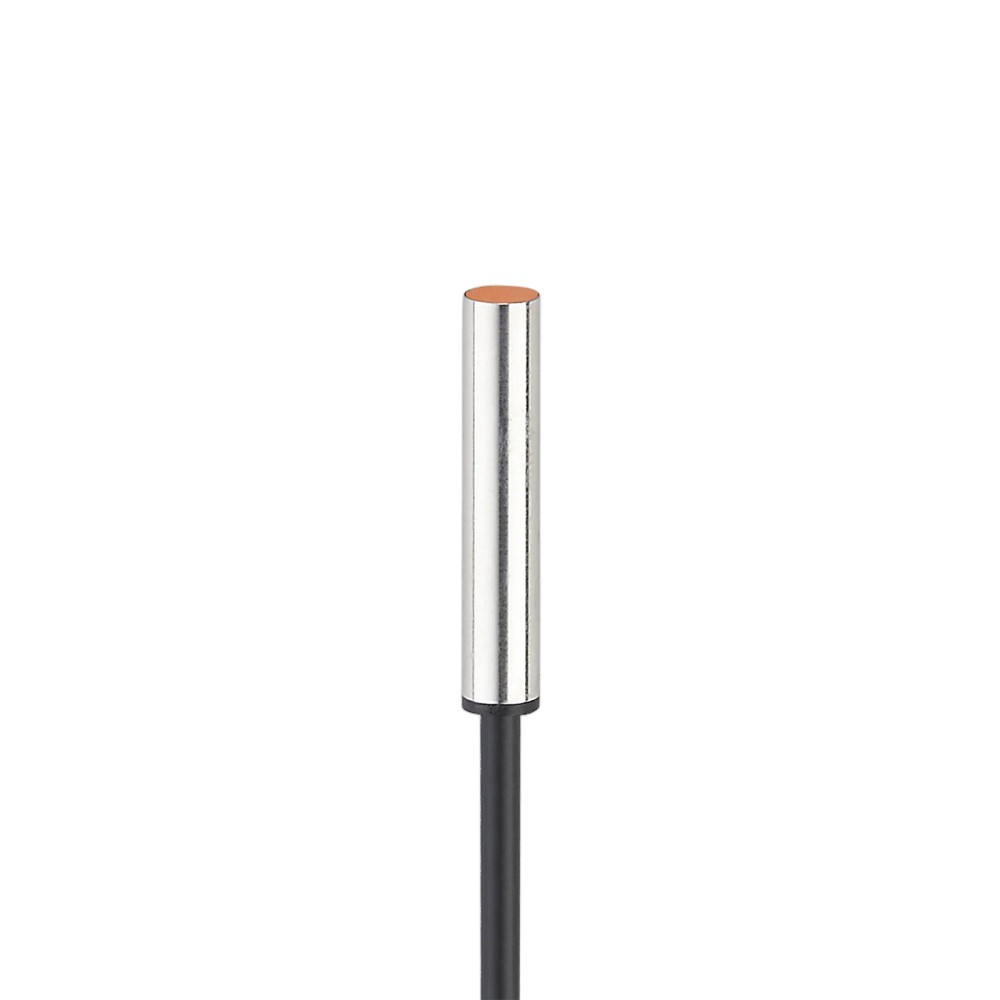

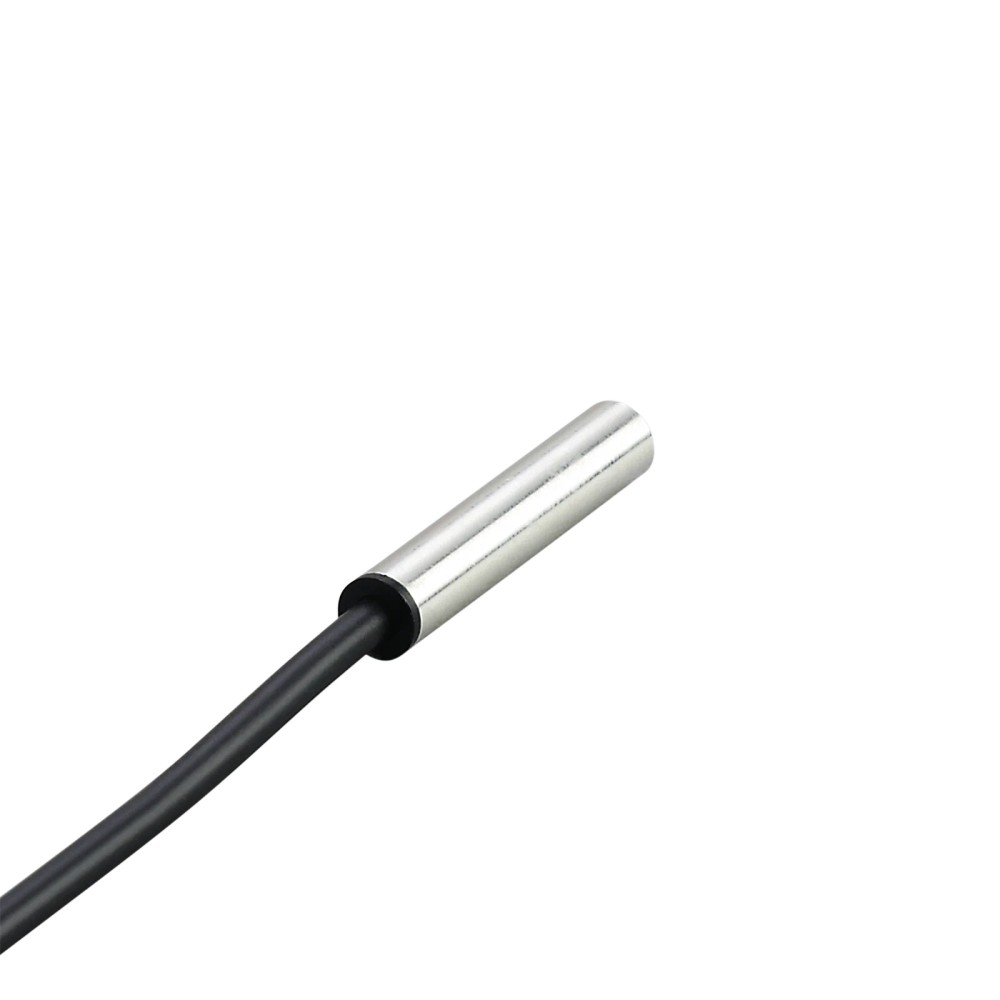

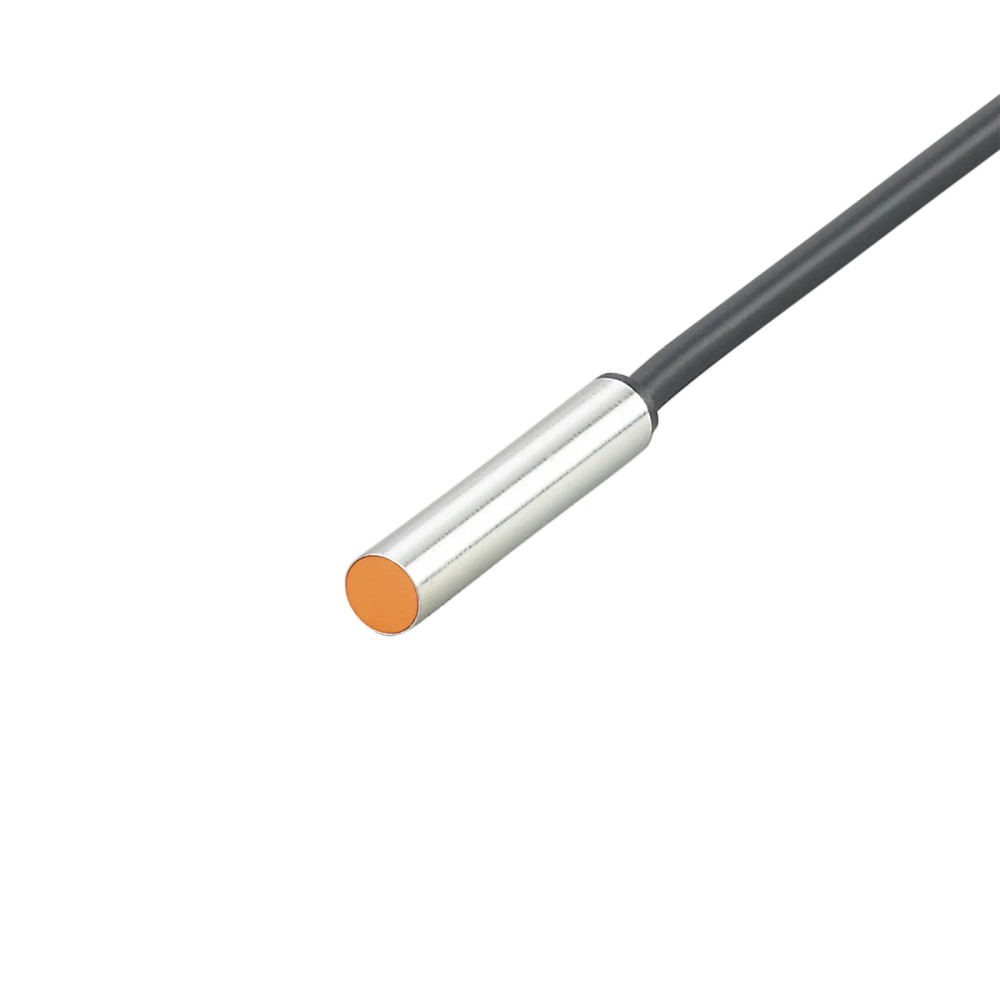

Imagem meramente ilustrativa

R$ 788,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IT5001
EAN: 4021179138673
NCM do produto: 85365090

Destaques do Produto Tecnologia Indutivo...mais

Fechar menu

Saiba mais sobre: "IT5001 IFM - Sensor Indutivo IFM Automação Industrial PNP 1mm 6.5mm IP67"

Destaques do Produto

Tecnologia

Indutivo

Tipo de Saída

PNP

Distância

1 mm

Diâmetro

6,5 mm

Conexão

Cabo 2m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM Automação Industrial IT5001 PNP 1mm 6.5mm IP67

O sensor indutivo IFM IT5001 é um componente robusto projetado para detecção precisa de objetos metálicos em ambientes industriais com espaços reduzidos. Com design cilíndrico de 6,5mm de diâmetro e tecnologia PNP, oferece alta frequência de comutação de 900 Hz. É a solução ideal para automação onde a confiabilidade sob condições de instalação estreitas é um requisito crítico.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IT5001
Alcance de detecção	1 mm
Tipo de Saída	PNP
Frequência	900 Hz
Diâmetro	6,5 mm
Conexão	Cabo 2m PVC
Proteção	IP 67
Temperatura	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com restrição de espaço lateral
Detecção de metais em linhas de montagem de alta velocidade (900 Hz)
Aplicações que exigem grau de proteção IP 67
Sistemas de controle baseados em lógica positiva (PNP)

⚠ Considere outro se precisa de:

Ambientes com interferência eletromagnética severa fora das normas EN 61000
Aplicações que exigem detecção de materiais não metálicos
Instalações onde a distância entre o alvo e a face ativa exceda 0,8 mm
Ambientes com presença de substâncias que degradem o material PBT da face ativa

APLICAÇÕES E USO

Detecção de peças metálicas em linhas de montagem automotivas e eletrônicas.
Monitoramento de posição em máquinas-ferramenta com pouco espaço para montagem.
Automação em processos de embalagem e envase que exigem sensores compactos.
Posicionamento preciso em sistemas robóticos de pequeno porte.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM Automação Industrial IT5001 PNP 1mm 6.5mm IP67, verifique estes pontos:

Quando escolher este sensor

Utilize quando o espaço de montagem for inferior a 10mm de diâmetro e a detecção de metais for necessária com alta frequência de repetição (até 900Hz).

Quando evitar

Evite este modelo se a aplicação exigir detecção de materiais plásticos, cerâmicos ou se a distância entre o objeto e o sensor ultrapassar 1mm.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tipo de corrente	DC	Tipo de alimentação exigida pelo sensor.
Tensão de operação	10...36 V DC	Faixa de tensão de trabalho segura.
Consumo de corrente	15 mA	Consumo em regime de repouso a 24V.
Classe de proteção	III	Nível de isolamento elétrico conforme norma.

Desempenho e Precisão
Alcance de detecção	1 mm	Distância nominal de sensoriamento.
Distância de trabalho	0...0,8 mm	Zona de operação confiável.
Histerese	1...15 % de Sr	Desvio aceitável no ponto de comutação.
Frequência de comutação	900 Hz	Capacidade máxima de alternância de sinal.

Dados Mecânicos

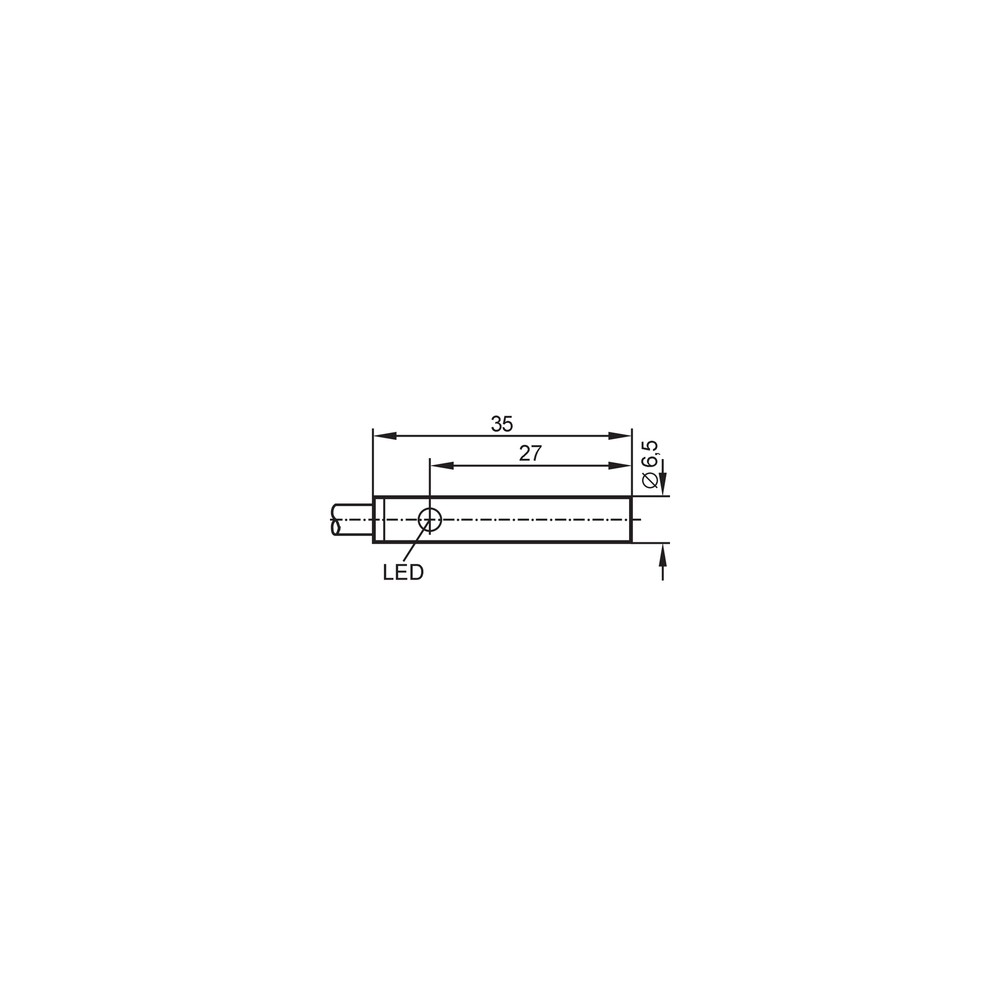

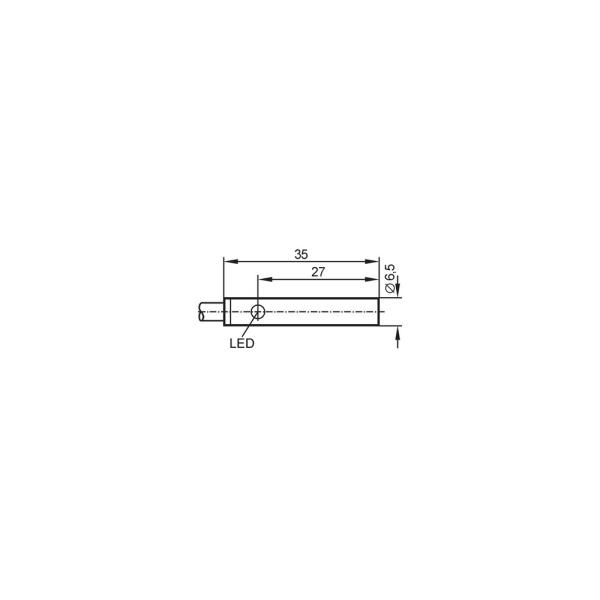

Dimensões	Ø 6,5 / L = 35 mm	Dimensões físicas para montagem.
Grau de proteção	IP 67	Resistência a contaminantes sólidos e líquidos.
Temperatura ambiente	-25...80 °C	Faixa térmica operacional.
Material	Latão bronze branco / PBT	Materiais de construção do corpo e face.

COMPATIBILIDADE

Comunicação

• Não possui protocolo de comunicação (Digital I/O)

Conexões

Elétrica Cabo fixo 2 m, PVC

Processo Montagem embutida (orifício de fixação)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de peças em aço	✓	O sensor é calibrado para metais ferrosos (Fator 1).
Detecção de cobre ou alumínio	✓	Detectável, porém com redução na distância de detecção conforme fatores de correção do manual.
Uso em sistemas de rede PLC 24V	✓	Compatível com entradas digitais PNP padrão.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM Automação Industrial IT5001 PNP 1mm 6.5mm IP67

Verifique se o local de montagem está livre de interferências mecânicas.
Posicione o sensor no orifício de montagem mantendo o alinhamento da face ativa.
Utilize a arruela de fixação fornecida para garantir a imobilidade.
Passe o cabo de 2m longe de fontes de ruído eletromagnético ou condutores de alta potência.
Realize a conexão conforme o diagrama elétrico do manual, respeitando a polaridade do cabo.
Verifique o acionamento do LED amarelo de status ao passar um alvo metálico na zona de 0,8mm.

ACESSÓRIOS

Arruela de fixação (1 unidade inclusa)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status não acende e a saída não comuta.	Curto-circuito no cabo ou conexão incorreta.	Verifique a continuidade do cabo de 2m e o diagrama de conexão no datasheet.
Sensor detecta o objeto de forma intermitente.	Alvo metálico fora da distância de trabalho (Sr).	Meça a distância entre o objeto e a face ativa, garantindo que esteja dentro da faixa de 0 a 0,8mm.
Comportamento instável do sensor ou ausência de sinal.	Tensão de alimentação abaixo de 10V ou acima de 36V.	Confira a tensão nos terminais do cabo usando um multímetro.
Sensor permanece em estado ativo (Ligado) constantemente.	Acúmulo de partículas metálicas na face ativa.	Limpe a face PBT do sensor para remover detritos metálicos aderidos.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (PT-BR) (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IT5001 e qual sua principal função?

O IT5001 é um sensor indutivo PNP com alcance de detecção de 1mm, ideal para detecção de metais em espaços reduzidos na automação industrial.

O que vem na embalagem junto com o sensor?

O sensor acompanha 1 arruela de fixação para instalação imediata.

Posso usar este sensor para detectar plástico ou madeira?

Este sensor não é adequado para detectar materiais não metálicos, pois sua tecnologia indutiva responde exclusivamente a objetos metálicos.

Este modelo funciona em sistemas de rede elétrica AC?

Não, este sensor é projetado especificamente para tensões DC (10-36V) e não suporta tensões alternadas (AC).

O sensor parou de funcionar, como verifico o defeito?

Um sintoma de falha é o não acionamento da saída mesmo com metal na zona de detecção; verifique se há curto-circuito ou sobrecarga no cabo.

Como diagnosticar a perda de sinal do sensor?

A ausência de sinal no PLC, mesmo com o LED aceso, indica um possível rompimento no cabo ou falha na entrada digital do controlador.

Qual a diferença entre este sensor e um modelo NPN?

O IT5001 possui saída PNP (comutação positiva), enquanto modelos NPN comutam o negativo; verifique a compatibilidade do seu PLC antes da compra.

Por que escolher este modelo em vez de sensores indutivos maiores?

Este sensor é superior para locais de montagem muito estreitos devido ao seu design cilíndrico compacto de 6,5mm de diâmetro.

Quais cuidados devo ter ao instalar o sensor?

A instalação requer alinhamento preciso para garantir a distância de trabalho de 0 a 0,8mm, evitando colisões mecânicas com o alvo.

Como funciona a procedência e faturamento do sensor?

A IFM realiza o faturamento e a gestão logística do produto, garantindo a procedência direta do fabricante.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo (tensão de alimentação) quando ativado. (Ref.: Tipo de saída)

Distância de trabalho (s)

Distância efetiva onde o sensor opera com segurança, definida entre 0 e 0,8 mm. (Ref.: Distância de trabalho)

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do alvo, mantida entre 1 a 15% de Sr. (Ref.: Histerese)

Montagem Embutida

Configuração que permite a instalação do sensor nivelado com a superfície de montagem, minimizando interferências. (Ref.: Tipo de montagem)

Grau de Proteção IP67

Norma que garante proteção total contra poeira e imersão temporária em água. (Ref.: Grau de proteção)
