Sensor Indutivo IFM IS5071

Pré-visualizar: IS5071 IFM - Sensor Indutivo IFM Automação Industrial PNP 4mm M8

IS5071 IFM - Sensor Indutivo IFM Automação Industrial PNP 4mm M8

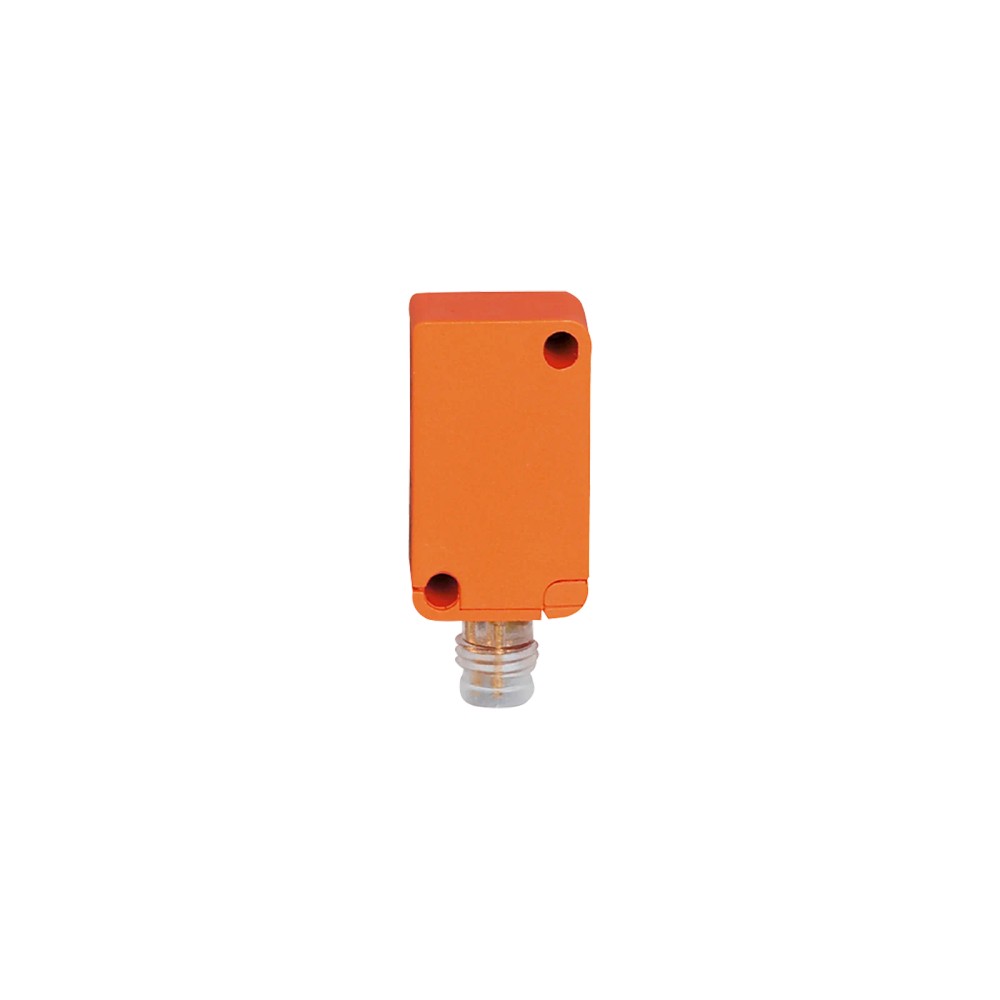

Imagem meramente ilustrativa

R$ 826,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IS5071
EAN: 4021179138451
NCM do produto: 85365090

Destaques do Produto Alcance de detecção 4...mais

Fechar menu

Saiba mais sobre: "IS5071 IFM - Sensor Indutivo IFM Automação Industrial PNP 4mm M8"

Destaques do Produto

Alcance de detecção

4 mm

Tipo de Saída

PNP / NA

Conexão

Montagem

Não embutida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IS5071 - Retangular 4mm PNP M8

O sensor indutivo IFM IS5071 é um dispositivo compacto de detecção projetado para aplicações industriais onde o espaço é limitado. Ele opera com uma tensão de 10 a 30V DC e possui saída PNP normalmente aberta, garantindo detecção precisa de objetos metálicos a uma distância de até 4 mm. É ideal para linhas de automação que exigem alta frequência de comutação (2000 Hz) e robustez mecânica.

PRINCIPAIS ESPECIFICAÇÕES

SKU	IS5071
Marca	IFM
Alcance	4 mm
Saída	PNP
Frequência	2000 Hz
Conexão	M8
Proteção	IP67
Dimensões	36,8 x 10,2 x 16 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com espaço de instalação estreito
Detecção de peças metálicas em esteiras de alta velocidade
Aplicações que exigem frequência de comutação de até 2000 Hz

⚠ Considere outro se precisa de:

Locais com excesso de vibração que exceda o suporte de fixação
Aplicações com presença de detritos ferrosos maciços que possam gerar falsos positivos
Ambientes com temperaturas operacionais acima de 70 °C

APLICAÇÕES E USO

Detecção de peças metálicas em esteiras industriais de alta velocidade.
Sistemas de automação em máquinas com espaço de instalação estreito.
Monitoramento de posições em dispositivos de montagem e manuseio.
Aplicações em ambientes industriais com poeira ou respingos (IP65/IP67).

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IS5071 - Retangular 4mm PNP M8, verifique estes pontos:

Escolha o IS5071 quando:

Precisar de um sensor compacto para detecção metálica em espaços restritos, com alta frequência de resposta e necessidade de fixação retangular.

Busque outra opção quando:

A aplicação exigir detecção embutida (face nivelada com o metal), necessitar de maior alcance de detecção ou utilizar saídas diferentes de PNP (como NPN ou analógica).

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Alcance de detecção	4 mm	Distância nominal de detecção garantida para o objeto padrão
Tipo de montagem	Não embutido	Requer área livre ao redor da face sensora

Dados elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação permitida
Corrente de saída max.	200 mA	Capacidade máxima de carga na saída de comutação
Consumo de corrente	15 mA	Consumo energético sem carga

Tempos de reação
Frequência de comutação	2000 Hz	Capacidade de detecção em alta velocidade

Dados mecânicos
Invólucro	Retangular	Formato físico para instalação
Dimensões	36,8 x 10,2 x 16 mm	Medidas externas do componente
Material	PBT; PC	Composição do invólucro plástico

Condições ambientais
Grau de proteção	IP 65 / IP 67	Resistência a entrada de sólidos e líquidos
Temperatura ambiente	-25...70 °C	Faixa de operação térmica

COMPATIBILIDADE

Comunicação

• IO-Link não disponível

• Sinal digital padrão PNP

Conexões

Elétrica Conector M8, 3 polos, codificação A.

Processo Montagem não embutida, invólucro retangular para fixação em superfícies.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais com líquidos de limpeza	✓	Possui grau de proteção IP65/IP67 com conector correto.
Instalação embutida em bloco metálico	✗	Requer montagem não embutida para evitar detecções errôneas.
Conexão em CLP com entrada PNP	✓	Compatível com entradas padrão 24V DC PNP.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IS5071 - Retangular 4mm PNP M8

Verifique a compatibilidade do local de montagem respeitando o espaço para montagem não embutida.
Fixe o sensor usando o suporte adequado, garantindo que o torque de aperto seja menor que 0,5 Nm.
Conecte o cabo M8 com codificação A nos 3 contatos disponíveis.
Certifique-se de que a tomada do cabo esteja corretamente aparafusada para atingir o grau de proteção IP67.
Ligue a alimentação (10-30V DC) seguindo o diagrama de pinagem do fabricante.
Verifique o acionamento do LED amarelo de status ao aproximar um alvo metálico.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não detecta o objeto.	Objeto metálico fora da distância nominal de 4 mm ou desalinhamento na montagem não embutida.	Verifique a distância entre a face do sensor e o objeto metálico usando um calibre.
LED de status piscando ou sem resposta.	Curto-circuito ou carga excessiva na saída (acima de 200 mA).	Meça a corrente de saída com um multímetro em série com a carga.
Intermitência na comutação.	Falha na conexão do cabo M8 ou oxidação nos contatos.	Inspecione o aperto e a integridade dos pinos do conector M8.
Sensor inoperante.	Inversão de polaridade na alimentação ou queda de tensão excessiva.	Confira a tensão nos terminais de entrada e a integridade dos cabos de alimentação.

DOCUMENTAÇÃO TÉCNICA

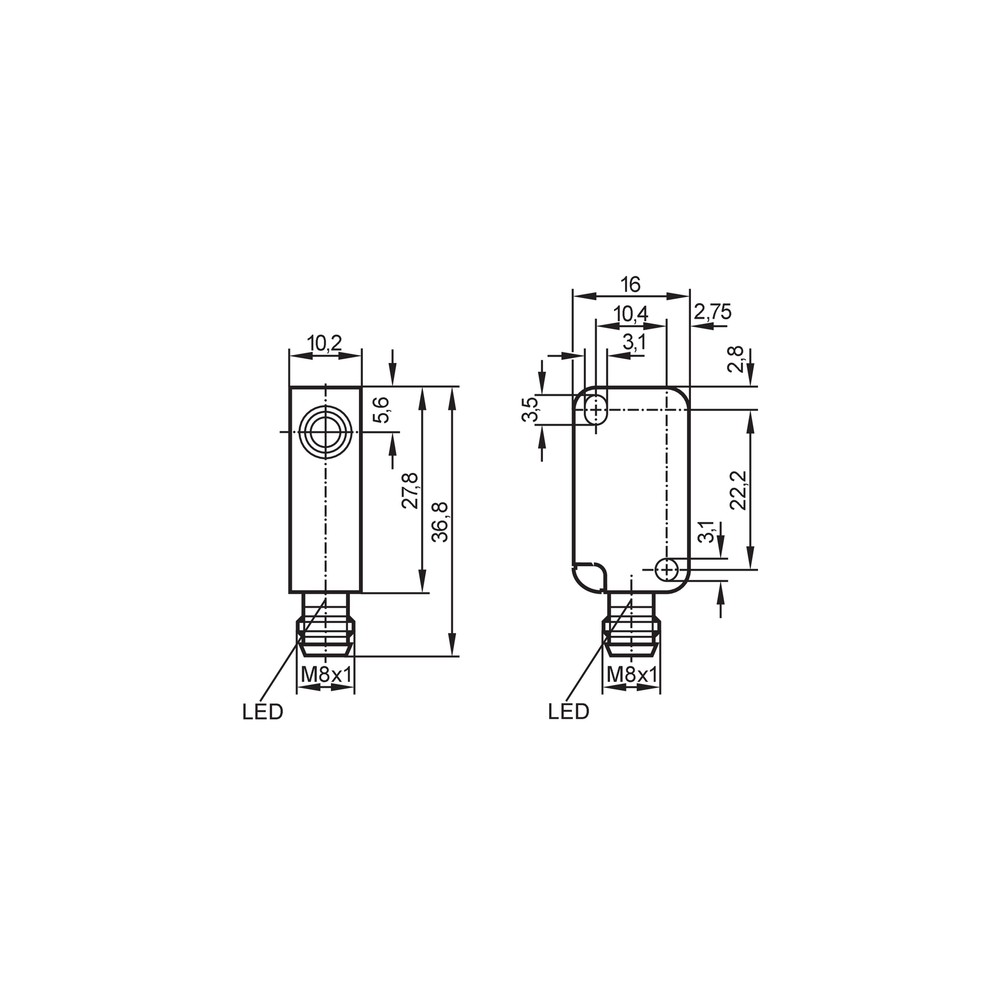

Folha de Dados do Sensor IS5071 (Datasheet) Desenho Técnico e Dimensões (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IS5071 e para que ele serve?

O IS5071 é um sensor indutivo retangular da IFM, projetado para automação industrial em espaços reduzidos, com alcance de detecção de 4 mm e saída PNP normalmente aberta.

O que acompanha o sensor na embalagem?

O sensor acompanha apenas o corpo principal do produto; conectores, cabos M8 ou suportes de montagem devem ser adquiridos separadamente conforme a necessidade da instalação.

Para quais aplicações o IS5071 NÃO é indicado?

Este sensor não é indicado para ambientes com imersão constante, apesar da proteção IP67, e não possui saída analógica ou protocolos de comunicação complexos, sendo estritamente digital PNP.

Existem restrições de temperatura para o uso deste sensor?

O sensor não deve ser utilizado em temperaturas externas à faixa de -25 a 70 °C, pois a eletrônica interna pode sofrer degradação ou falha na comutação.

O que devo verificar se o sensor não realizar a comutação?

Se o LED amarelo não acender na presença de um objeto, verifique primeiro a conexão elétrica M8 e a integridade do cabo. Se a conexão estiver correta, teste a continuidade da alimentação de 10-30V DC.

Quais sinais indicam que o sensor está com defeito interno?

A falha na saída geralmente indica curto-circuito ou sobrecarga na carga conectada. Antes de substituir a unidade, utilize um multímetro para medir a queda de tensão e a corrente de saída, garantindo que não exceda 200 mA.

Como este modelo se compara a outros sensores M8?

O modelo IS5071 possui montagem não embutida e design retangular, ideal para espaços estreitos, enquanto outros modelos M8 cilíndricos ou de alcance maior podem ser necessários dependendo do torque e do espaço físico.

É melhor usar este sensor indutivo ou um fim de curso mecânico?

Recomendamos este sensor para detecção de presença em linhas de montagem rápidas devido à sua alta frequência de 2000 Hz, sendo preferível a sensores mecânicos convencionais.

Quais cuidados devo tomar durante a instalação?

A instalação requer alinhamento preciso para garantir que o objeto de detecção esteja dentro do alcance de 4 mm, mantendo o torque de aperto abaixo de 0,5 Nm para não danificar o invólucro plástico.

Qual é o nível de proteção IP do sensor?

O IS5071 possui grau de proteção IP67 quando uma tomada de cabos da IFM é corretamente aparafusada, garantindo vedação contra poeira e imersão temporária conforme normas técnicas.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece tensão positiva (VCC) quando o sensor é ativado (Ref.: Datasheet IS5071).

Montagem não embutida

Característica construtiva onde a face ativa do sensor deve ficar livre de materiais metálicos ao redor para evitar detecções falsas (Ref.: Manual IFM).

Frequência de comutação

Número máximo de ciclos de detecção que o sensor pode realizar por segundo, operando a 2000 Hz (Ref.: EN 60947-5-2).

Grau de Proteção IP67

Norma técnica que garante estanqueidade contra poeira e proteção contra imersão temporária em água (Ref.: IEC 60529).

Histerese

Diferença entre a distância de comutação na aproximação e no afastamento do objeto, definida entre 1...15% de Sr (Ref.: Dados Técnicos).
