Sensor Indutivo IFM IS5068 PNP 2mm

Pré-visualizar: IS5068 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm M8 10-30V

IS5068 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm M8 10-30V

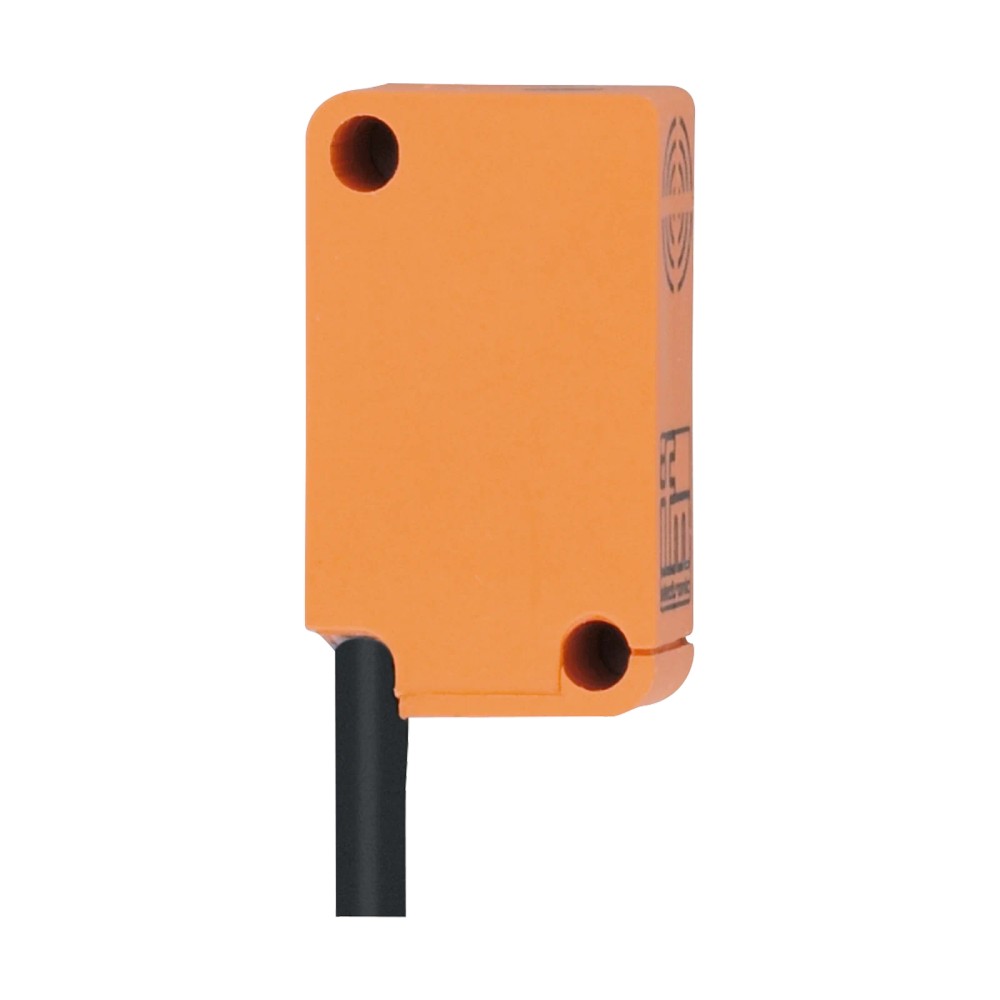

Imagem meramente ilustrativa

R$ 868,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IS5068
EAN: 4021179138420
NCM do produto: 85365090

Destaques do Produto Alcance nominal 2 mm;...mais

Fechar menu

Saiba mais sobre: "IS5068 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm M8 10-30V"

Destaques do Produto

Alcance nominal

2 mm; montagem embutida

Tipo de saída

PNP normalmente aberta

Alimentação

10–30 V DC

Conexão

Cabo PUR de 0,3 m e M8, 3 contatos

Frequência de comutação

800 Hz

Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IS5068, PNP, alcance de detecção de 2 mm, embutido, 10–30 V DC, formato retangular

O IFM IS5068 é um sensor indutivo retangular para detecção de objetos metálicos em aplicações industriais e de automação. Possui saída PNP normalmente aberta, alcance nominal de 2 mm e alimentação de 10–30 V DC. Seu formato é indicado pelo fabricante para condições de instalação estreitas; a conexão elétrica é feita por cabo PUR de 0,3 m e conector M8 de 3 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	IS5068; designação do modelo: IS-3002-BPKG/0,3M/AS-610
Tipo e formato	Sensor indutivo; retangular
Saída	PNP, normalmente aberta
Alcance de detecção	2 mm, montagem embutida
Alimentação	10–30 V DC
Frequência de comutação	800 Hz
Conexão elétrica	Cabo PUR de 0,3 m e conector M8, codificação A, 3 contatos
Grau de proteção	IP 67
Temperatura ambiente	-25…80 °C
Dimensões	27,8 × 10,2 × 16 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que necessitem detectar objetos metálicos por sensor indutivo, respeitando o alcance nominal de 2 mm e a distância real de comutação especificada.
Instalações com espaço restrito em que o formato retangular e a montagem embutida sejam adequados.
Sistemas com entrada compatível com saída PNP normalmente aberta e alimentação DC dentro de 10–30 V.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir detecção confirmada além das distâncias especificadas para o sensor; o alcance nominal é 2 mm e a distância de trabalho indicada é 0…1,62 mm.
Não selecionar sem validar a compatibilidade da entrada do sistema com saída PNP normalmente aberta e alimentação de 10–30 V DC.
Não usar fora da faixa de temperatura ambiente de -25…80 °C ou presumir proteção contra condições não especificadas pelo grau IP 67.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: automação industrial em condições de instalação estreitas, usando detecção indutiva e respeitando as distâncias declaradas.
Possibilidade de aplicação: detecção de presença ou posição de alvos metálicos em máquinas, desde que o material, a distância e a velocidade de comutação sejam validados com os dados do sensor. Essa possibilidade é uma inferência baseada no princípio indutivo, não uma aplicação específica confirmada na ficha.
Operar dentro de -25…80 °C, com alimentação de 10–30 V DC e interface elétrica compatível com saída PNP normalmente aberta.
Considerar os fatores de correção informados para aço, aço inoxidável, latão, alumínio e cobre ao avaliar a distância efetiva. A ficha não fornece um alcance específico por material. Não presumir detecção de materiais não listados nem desempenho fora das condições especificadas.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IS5068, PNP, alcance de detecção de 2 mm, embutido, 10–30 V DC, formato retangular, verifique estes pontos:

Escolha o IS5068 quando

A aplicação requerer detecção indutiva com alcance nominal de 2 mm, montagem embutida, saída PNP normalmente aberta e alimentação de 10–30 V DC. Confirme espaço para o formato retangular, cabo de 0,3 m e conexão M8.

Procure outra especificação quando

O projeto exigir alcance ou distância de trabalho superior aos valores declarados, saída diferente de PNP normalmente aberta, alimentação fora de 10–30 V DC ou temperatura ambiente fora de -25…80 °C. Compare esses requisitos com a ficha do modelo alternativo antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor indutivo	Categoria funcional declarada pelo fabricante.
Modelo	IS-3002-BPKG/0,3M/AS-610	Designação do modelo associada ao IS5068.
Aplicação indicada	Aplicações industriais e automação industrial; para condições de instalação estreitas	Descrição de aplicação informada na ficha.
Montagem	Embutido	Método de montagem declarado.

Dados elétricos
Tensão de operação	10–30 V DC	Faixa de alimentação especificada.
Tipo de corrente	DC	Tipo de corrente informado.
Consumo de corrente	< 15 mA	Consumo declarado.
Classe de proteção elétrica	III	Classificação informada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuito	Sim	Proteção declarada pelo fabricante.

Detecção e comutação
Princípio	Indutivo	Tipo de detecção declarado.
Alcance de detecção	2 mm	Valor nominal informado.
Distância real de comutação Sr	2 ± 10 % mm	Faixa declarada em relação à distância real de comutação.
Distância de trabalho	0…1,62 mm	Intervalo especificado para a distância de trabalho.
Alcance aumentado	Não	Atributo informado na ficha.
Frequência de comutação DC	800 Hz	Frequência máxima especificada para comutação DC.
Histerese	1…15 % de Sr	Faixa declarada em relação a Sr.
Variação no ponto de comutação	-10…10 % de Sr	Variação especificada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores declarados para os materiais listados; considerar na avaliação da distância de detecção.

Saídas e sinalização
Função de saída	Normalmente aberta	Estado funcional da saída informado.
Saída de comutação	PNP	Tipo de saída declarado.
Corrente por contato	200 mA	Limite declarado por contato.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.
LED de diagnóstico	1 LED amarelo, indicação do status de chaveamento	Elemento de indicação informado.

Conexões elétricas
Conexão por cabo	Cabo PUR de 0,3 m, Ø 3,5 mm, 3 × 0,14 mm²	Construção e comprimento declarados.
Conector	1 × M8, codificação A, 3 contatos	Tipo de conexão elétrica informado; verificar pinagem no datasheet.

Condições ambientais e proteção
Temperatura ambiente	-25…80 °C	Faixa de operação declarada.
Grau de proteção	IP 67	Grau de proteção informado; não implica adequação a condições não especificadas.
EMC — ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis declarados para descarga eletrostática.
EMC — HF irradiado	EN 61000-4-3: 10 V/m	Nível declarado para campo eletromagnético irradiado.
EMC — Burst	EN 61000-4-4: 2 kV	Nível declarado para transitórios rápidos.
EMC — Surge	EN 61000-4-5: 0,5 kV	Nível declarado para surtos.
EMC — AF com fio	EN 61000-4-6: 10 V	Nível declarado para perturbações conduzidas.
Emissão EMC	EN 55011 classe B	Classificação declarada.
Certificações	cULus E174191 (Ta -25…80 °C, enclosure type Type 1, fontes de alimentação Class 2), CE, UKCA	Certificações e condições transcritas da ficha do produto.

Dados mecânicos
Formato do invólucro	Retangular	Formato informado.
Dimensões	27,8 × 10,2 × 16 mm	Dimensões declaradas.
Material do invólucro	PBT	Material especificado.
Material da tampa	PBT	Material especificado.
Torque máximo	< 0,5 Nm, com arruela plana	Condição de montagem declarada; não exceder o limite informado.
Peso	17,2 g	Peso informado no conjunto de dados do produto.

Confiabilidade
MTTF	3044 anos	Valor declarado na ficha; não representa vida útil garantida nem intervalo de manutenção.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; o produto fornece saída de comutação PNP normalmente aberta.

Conexões

Elétrica Alimentação de 10–30 V DC; saída PNP normalmente aberta; 3 fios, cabo PUR de 0,3 m, 3 × 0,14 mm², e conector M8 codificação A com 3 contatos. Verificar a atribuição dos pinos no datasheet antes da ligação. Corrente por contato: 200 mA; queda de tensão máxima da saída: 2,5 V.

Processo Não possui conexão de processo informada. É um sensor de proximidade para montagem embutida; dimensões do invólucro: 27,8 × 10,2 × 16 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor PNP normalmente aberto, alimentação DC de 10–30 V e carga dentro dos limites declarados	✓	A ficha especifica saída PNP normalmente aberta, alimentação de 10–30 V DC e corrente por contato de 200 mA; confirme também a queda de tensão máxima de 2,5 V.
Entrada que exige saída NPN ou contato normalmente fechado	✗	A função de saída especificada é PNP normalmente aberta; essa configuração não corresponde ao requisito indicado.
Aplicação com frequência de comutação necessária de até 800 Hz	✓	A frequência de comutação DC informada é 800 Hz; validar se essa capacidade atende ao ciclo real da aplicação.
Montagem com distância de detecção requerida acima da distância de trabalho declarada de 0…1,62 mm	✗	A distância de trabalho indicada é 0…1,62 mm. Não se deve dimensionar a instalação supondo detecção garantida além desse intervalo.
Conexão física M8 codificação A, 3 contatos, com cabo de 0,3 m disponível	✓	A ficha informa conector M8 codificação A com 3 contatos e cabo PUR de 0,3 m; confirme correspondência de pinagem e espaço de instalação.
Instalação em temperatura ambiente fora de -25…80 °C	✗	A faixa de temperatura ambiente especificada é -25…80 °C.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IS5068, PNP, alcance de detecção de 2 mm, embutido, 10–30 V DC, formato retangular

Confirme que o sensor, a entrada do controle e a alimentação são compatíveis com saída PNP normalmente aberta e 10–30 V DC.
Verifique no datasheet a pinagem do conector M8 codificação A, com 3 contatos, antes de energizar; não deduza a atribuição dos pinos apenas pelo número de fios.
Planeje a montagem embutida e confira espaço para o invólucro retangular de 27,8 × 10,2 × 16 mm, o conector e o cabo de 0,3 m.
Posicione o alvo dentro da distância de trabalho declarada de 0…1,62 mm e considere o material do alvo e o fator de correção correspondente, quando informado.
Fixe o sensor sem exceder torque inferior a 0,5 Nm quando utilizada arruela plana; evite esforços que possam danificar o invólucro ou a conexão.
Energize dentro de 10–30 V DC e verifique o estado de chaveamento pelo LED amarelo e pela entrada de controle; confirme a detecção nas condições reais da aplicação.

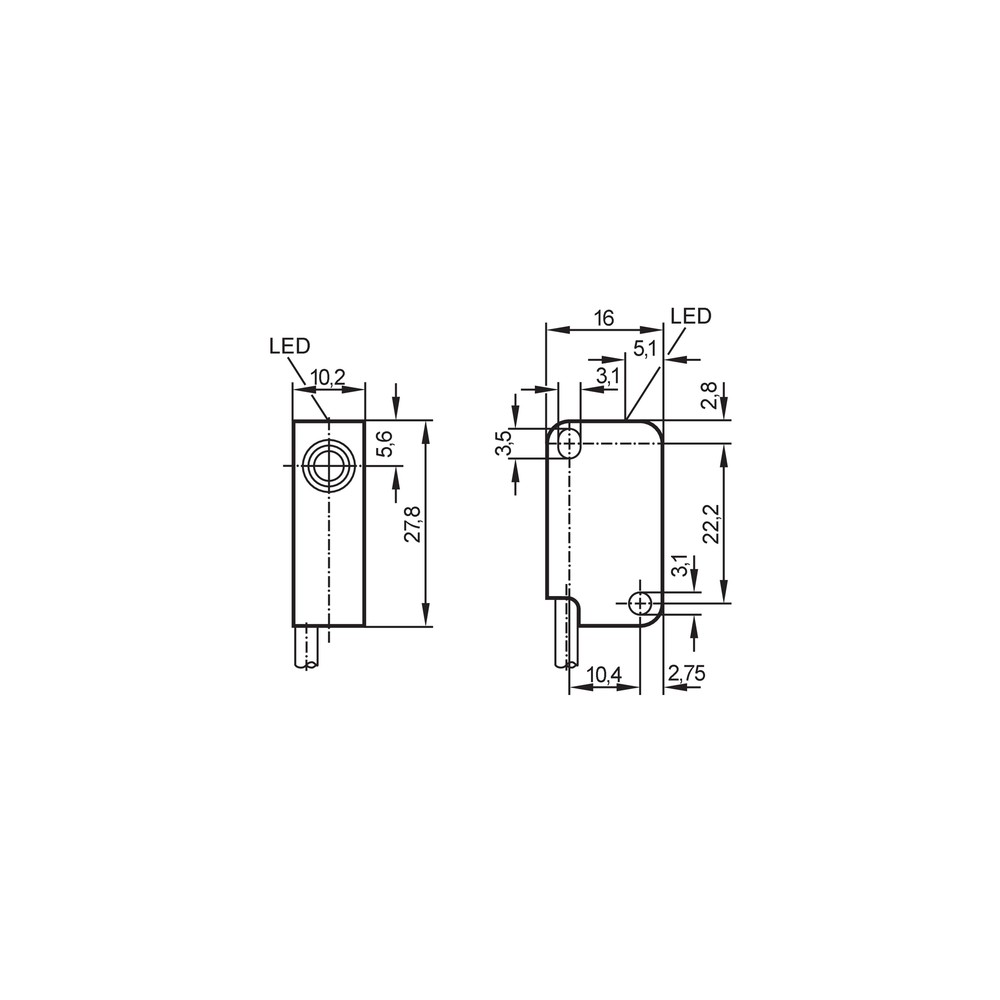

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao aproximar o alvo.	Alvo fora da distância de trabalho, material com fator de correção inferior ao aço, ligação incorreta ou alimentação fora da faixa especificada.	Meça a distância até o alvo, confira o material e o fator de correção, verifique a alimentação de 10–30 V DC e valide a pinagem no datasheet.
A entrada do controle permanece inativa apesar de o LED indicar chaveamento.	Incompatibilidade entre a saída PNP normalmente aberta e a entrada do controle, ou erro na ligação elétrica.	Confirme que a entrada aceita PNP, confira a pinagem do M8 no datasheet e meça o sinal de saída considerando a queda máxima declarada de 2,5 V.
Comutação intermitente ou instável durante o ciclo da máquina.	Distância ou posicionamento do alvo próximo ao limite de operação, ou frequência de comutação requerida superior a 800 Hz.	Observe o LED e o sinal na entrada, meça a distância durante o ciclo e compare a frequência requerida com o limite de 800 Hz.
Sensor sem indicação ou sem resposta após a ligação.	Ausência de alimentação, polaridade ou pinagem incorreta, ou atuação de proteção contra curto-circuito/sobrecarga.	Desenergize antes de inspecionar a ligação, confira a pinagem no datasheet, meça a alimentação dentro de 10–30 V DC e verifique a carga e o cabeamento por curto-circuito.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IS5068 em português (Datasheet) Desenho em escala do IS5068 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM IS5068 e para quem ele serve?

É um sensor indutivo retangular para aplicações industriais e de automação que precisam detectar objetos por proximidade. A ficha o indica também para condições de instalação estreitas.

O IS5068 funciona com entrada PNP e qual é a conexão elétrica?

Sim, sua saída é PNP normalmente aberta, com alimentação de 10–30 V DC. A ficha informa cabo PUR de 0,3 m e conector M8 codificação A com 3 contatos; confira a pinagem no datasheet.

O que acompanha o produto?

A ficha fornecida não especifica acessórios inclusos; por isso, não é possível confirmar itens adicionais na embalagem.

Posso usar este sensor se preciso de distância de trabalho acima de 1,62 mm?

A ficha declara distância de trabalho de 0…1,62 mm e alcance nominal de 2 mm. Se a aplicação exigir operação acima da distância de trabalho especificada, selecione uma opção cuja ficha confirme esse requisito.

Este sensor é adequado para uma entrada que exige saída NPN ou normalmente fechada?

Não conforme a configuração declarada: o IS5068 tem saída PNP normalmente aberta. Para esses requisitos, procure um modelo cuja ficha especifique NPN ou normalmente fechado.

O sensor parou de detectar; o que devo verificar antes de substituí-lo?

Confira se o alvo está dentro da distância de trabalho, se o material foi considerado e se a alimentação está entre 10–30 V DC. Verifique também a pinagem e se a entrada aceita PNP normalmente aberto.

O LED acende, mas o CLP não recebe o sinal: qual pode ser a causa?

Uma causa possível é incompatibilidade da entrada com PNP normalmente aberto ou ligação incorreta. Confirme o tipo de entrada, a pinagem M8 no datasheet e o sinal na saída.

Como decidir entre o IS5068 e outro sensor indutivo?

Escolha o IS5068 se 2 mm de alcance nominal, montagem embutida, saída PNP normalmente aberta e alimentação de 10–30 V DC atenderem ao projeto. Compare com outro modelo se precisar de saída, alimentação ou distância de trabalho diferentes.

Como instalar o IS5068 sem danificar o sensor?

Confira a pinagem no datasheet, posicione o alvo dentro da distância de trabalho e respeite torque inferior a 0,5 Nm com arruela plana. Valide a detecção e o LED nas condições reais de operação.

O sensor vem em kit ou é vendido com acessórios?

A ficha informa o produto e sua conexão, mas não confirma kit nem acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo comercial específico do fornecimento.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade usado para detectar alvos por princípio indutivo. (Ref.: tipo de produto: sensor indutivo.)

PNP normalmente aberta

Configuração de saída em que o sensor fornece sinal PNP e a função declarada é normalmente aberta. (Ref.: saída de comutação e função de saída.)

Alcance de detecção

Distância nominal de detecção declarada para o sensor; não substitui a distância de trabalho especificada. (Ref.: 2 mm; distância de trabalho: 0…1,62 mm.)

Montagem embutida

Método de montagem indicado na ficha para instalação do sensor. (Ref.: método de montagem: embutido.)

Grau de proteção IP 67
