Sensor Indutivo IFM IS5045 PNP 2mm

Pré-visualizar: IS5045 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm Cabo 6m

IS5045 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm Cabo 6m

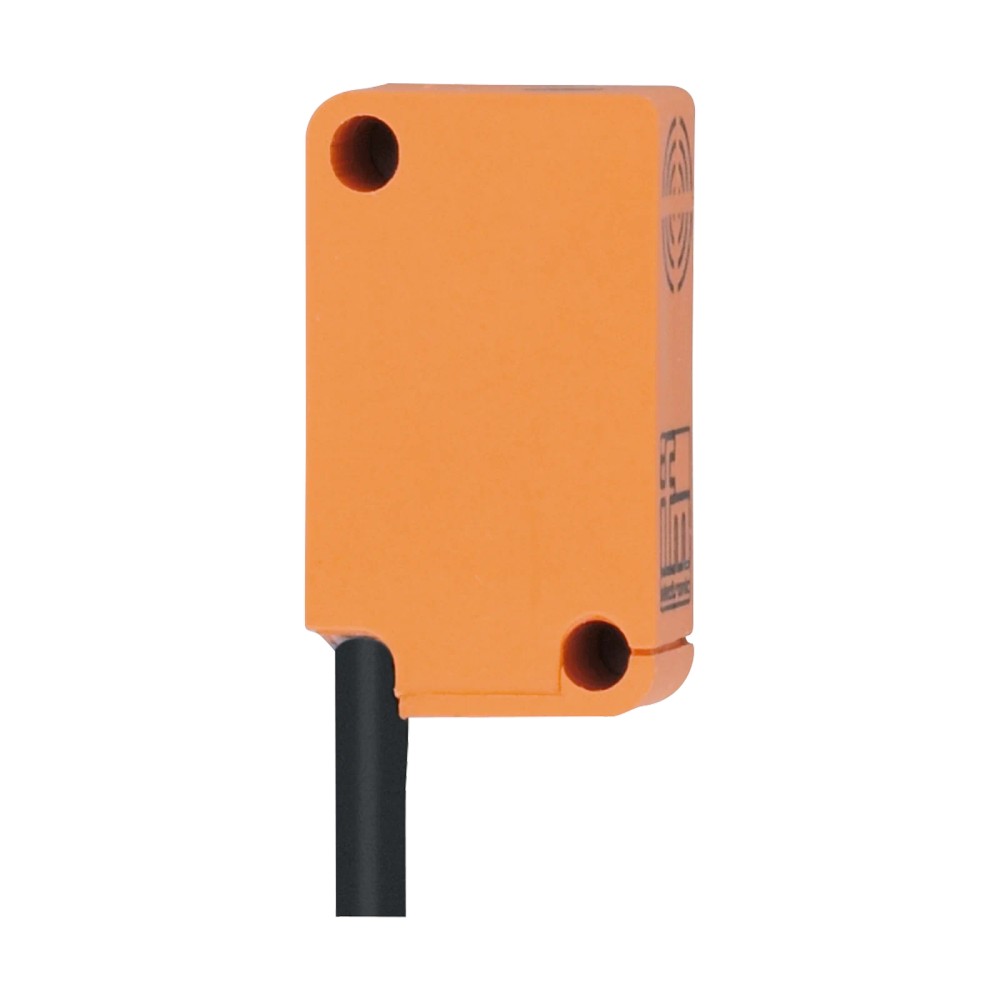

Imagem meramente ilustrativa

R$ 884,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IS5045
EAN: 4021179138277
NCM do produto: 85365090

Destaques do Produto Tipo de montagem...mais

Fechar menu

Saiba mais sobre: "IS5045 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm Cabo 6m"

Destaques do Produto

Tipo de montagem

Embutido

Alcance

2 mm

Saída

PNP / NA

Conexão

Cabo 6 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IS5045 - Retangular 2mm PNP

O sensor indutivo IS5045 da IFM é um componente de automação de alta precisão projetado para detecção de metais em espaços reduzidos. Com alcance de 2 mm e montagem embutida, ele oferece uma solução robusta para controle de posicionamento industrial. Possui saída PNP normalmente aberta, cabo flexível de 6 metros e grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Alcance de Detecção	2 mm
Saída	PNP
Configuração	Normalmente aberto
Conexão	Cabo 6 m
Invólucro	Retangular / PBT
Proteção	IP 67
Tensão	10...30V DC
Frequência	800 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em automação industrial com espaço de montagem restrito
Sistemas de controle baseados em lógica PNP (10-30V DC)
Ambientes industriais com necessidade de flexibilidade de cabeamento (cabo PUR)

⚠ Considere outro se precisa de:

Instalação com torque superior a 0,5 Nm
Ambientes com submersão superior a 1 metro ou alta pressão (IP67)
Detecção de materiais não metálicos
Uso em sistemas que exigem distâncias de detecção maiores que 2 mm

APLICAÇÕES E USO

Monitoramento de posição de atuadores em máquinas de montagem
Detecção de fim de curso em estruturas metálicas compactas
Sistemas de contagem de peças metálicas em esteiras
Automação industrial onde o espaço para sensores é extremamente limitado

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IS5045 - Retangular 2mm PNP, verifique estes pontos:

Escolha este modelo se

Você necessita de um sensor compacto (retangular) com distância de detecção de até 2 mm para automação industrial, utilizando conexão cabo direto de 6m e lógica PNP.

Considere outra opção se

Se a sua aplicação exigir conector M8 ou M12, alcance superior a 2 mm, ou se o sistema de controle for baseado em lógica NPN (negativo).

ESPECIFICAÇÕES TÉCNICAS

Detecção
Tipo de sensor	Indutivo	Princípio de detecção eletromagnética para metais
Alcance de detecção	2 mm	Distância nominal de detecção garantida

Dados Elétricos
Tensão de operação	10...30 DC V	Faixa de alimentação compatível
Tipo de saída	PNP	Comutação de sinal positivo
Frequência de comutação	800 Hz	Velocidade máxima de operação

Dados Mecânicos
Conexão	Cabo PUR 6 m	Interface física de conexão
Dimensões	27,8 x 10,2 x 16 mm	Formato retangular compacto

COMPATIBILIDADE

Comunicação

• Sinal digital discreto (PNP)

Conexões

Elétrica Cabo PUR 6 m, 3 fios

Processo Montagem embutida (parafusado)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
PLC com entrada PNP 24V DC	✓	Compatível com a tensão de operação e tipo de saída do sensor.
Ambientes industriais secos	✓	Dentro das especificações de IP 67 e temperatura de -25...80 °C.
PLC com entrada NPN	✗	O sensor IS5045 possui saída PNP, exigindo entradas compatíveis com nível lógico alto (positivo).

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IS5045 - Retangular 2mm PNP

Posicione o sensor no local de montagem, garantindo que a face ativa fique livre de obstruções metálicas não intencionais.
Verifique se a superfície de fixação está plana para não tencionar o invólucro de PBT.
Fixe o sensor utilizando os furos de montagem, respeitando o limite de torque de 0,5 Nm com arruelas planas.
Conecte o fio marrom (positivo), fio azul (negativo) e fio preto (saída) conforme o diagrama elétrico do manual.
Certifique-se de que o cabo de 6 metros esteja acomodado de forma a evitar vibrações excessivas e tensão mecânica nas conexões.
Realize o teste de comutação aproximando um alvo metálico e verificando o acendimento do LED amarelo.

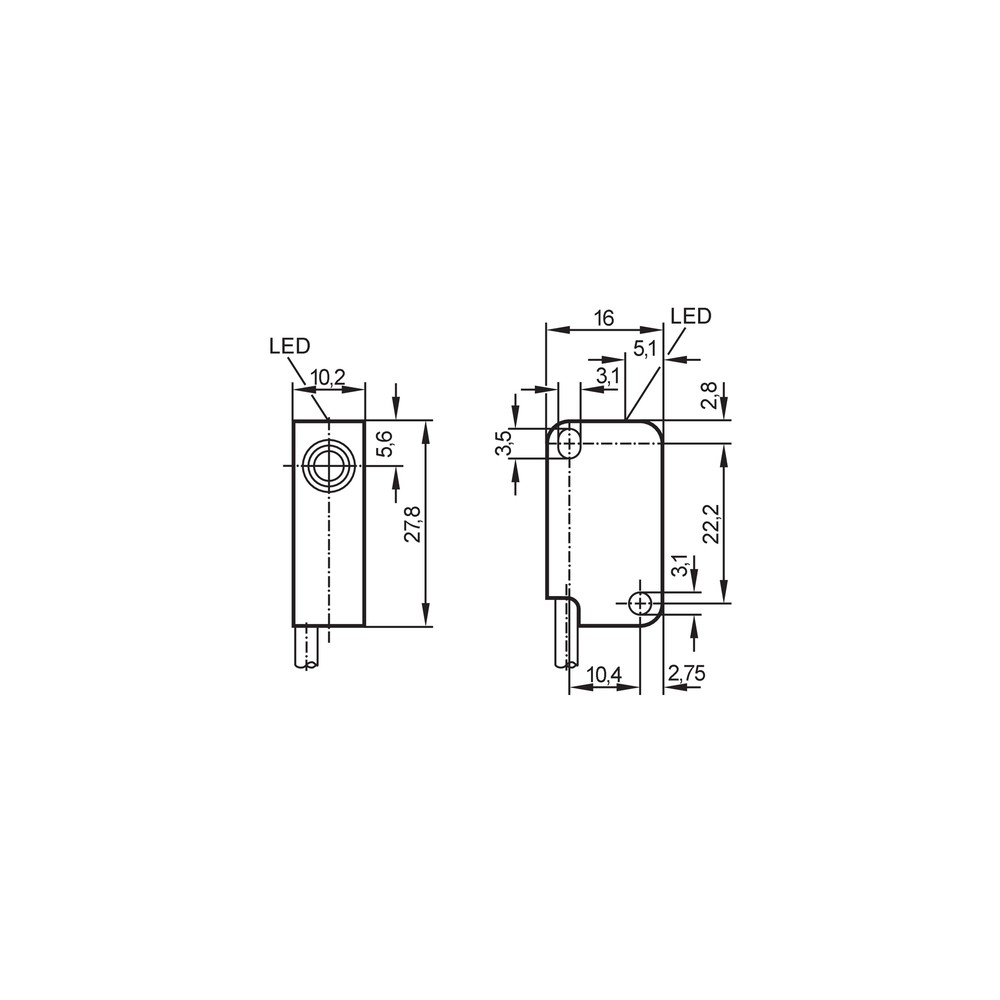

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status não acende	Tensão de alimentação fora do range 10-30V DC	Medir a tensão no terminal de conexão com multímetro
Não há comutação da saída	Objeto metálico fora da distância de operação (2mm)	Aproximar um alvo metálico a 1mm da face ativa
LED de falha ou ausência de sinal de saída	Curto-circuito na carga ou inversão de polaridade	Verificar continuidade da fiação conforme esquema elétrico
Sensor não comuta ou apresenta falha mecânica	Torque de aperto excessivo danificando o invólucro	Inspecionar integridade física e torque (máx 0,5 Nm)

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos IS5045 (Datasheet) Desenho Técnico e Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor indutivo IS5045 e qual sua finalidade?

O Sensor Indutivo IS5045 é um sensor retangular de 2 mm de alcance, projetado para detectar objetos metálicos sem contato em ambientes de automação industrial, especialmente em espaços confinados.

O que acompanha este produto na embalagem?

O sensor acompanha um cabo PUR integrado de 6 metros. Não inclui conectores adicionais ou suportes de montagem, que devem ser adquiridos separadamente conforme o layout da sua aplicação.

Para quais situações este sensor não é indicado?

Este sensor não é adequado para detectar objetos não metálicos como plásticos, madeira ou líquidos sem invólucro condutor. Ele também não deve ser utilizado em aplicações que exijam distâncias de detecção superiores a 2 mm.

Existe alguma restrição de ambiente para este sensor?

Não é recomendado para áreas com alta concentração de limalha de ferro ferrosa ou ambientes que excedam o grau de proteção IP 67, como submersão contínua em alta pressão.

O sensor está alimentado mas não detecta o objeto, o que verificar?

Se o LED amarelo não acender na presença de um alvo metálico, verifique primeiro a tensão de alimentação (10-30V DC). Se a tensão estiver correta, confirme a integridade do cabo de 6 metros e a distância física entre o sensor e o objeto (limite de 2 mm).

O sinal de saída está oscilando, qual a causa provável?

O sintoma de detecção intermitente pode ser causado por vibração mecânica excessiva ou falha na blindagem do cabo. Verifique se o torque de instalação é inferior a 0,5 Nm e se o cabo está fixado para evitar tensões.

Como saber se o IS5045 é compatível com meu CLP?

O modelo IS5045 possui uma saída PNP normalmente aberta, ideal para lógicas de controle padrão. Compare esta especificação com seu CLP para garantir que a entrada seja compatível com sinal positivo (PNP).

Posso substituir meu sensor atual pelo IS5045?

Sim, este modelo de 3 fios é uma substituição direta para sensores PNP retangulares de mesmas dimensões e alcance. Certifique-se apenas de que a pinagem do cabo corresponda à configuração do seu sistema.

Quais os cuidados necessários na instalação física?

O sensor deve ser montado de forma embutida, garantindo que a face ativa não sofra impacto mecânico. Utilize arruelas planas e respeite o limite de torque de 0,5 Nm para não danificar o invólucro em PBT.

Como funciona a procedência e a compra deste item?

A IFM realiza o faturamento e a logística deste item, garantindo a procedência direta do fabricante. Não há necessidade de cotações externas, permitindo a compra imediata pela plataforma.

GLOSSÁRIO TÉCNICO

PNP

Configuração de saída que comuta o positivo da fonte (V+) para a carga. (Ref.: Tipo de saída)

Montagem embutida

Capacidade do sensor de ser montado nivelado com o material circundante sem interferência no campo magnético. (Ref.: Método de montagem)

Histerese

Diferença entre o ponto de comutação e o ponto de desativação, essencial para evitar oscilações de sinal. (Ref.: Histerese 1-15%)

Grau de Proteção IP 67

Proteção contra poeira e imersão temporária em água. (Ref.: IP rating)

Frequência de comutação

Número máximo de ciclos de detecção por segundo (800 Hz). (Ref.: Frequência de comutação DC)
