Sensor Indutivo IFM IS5035 PNP 2mm

Pré-visualizar: IS5035 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm M8

IS5035 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm M8

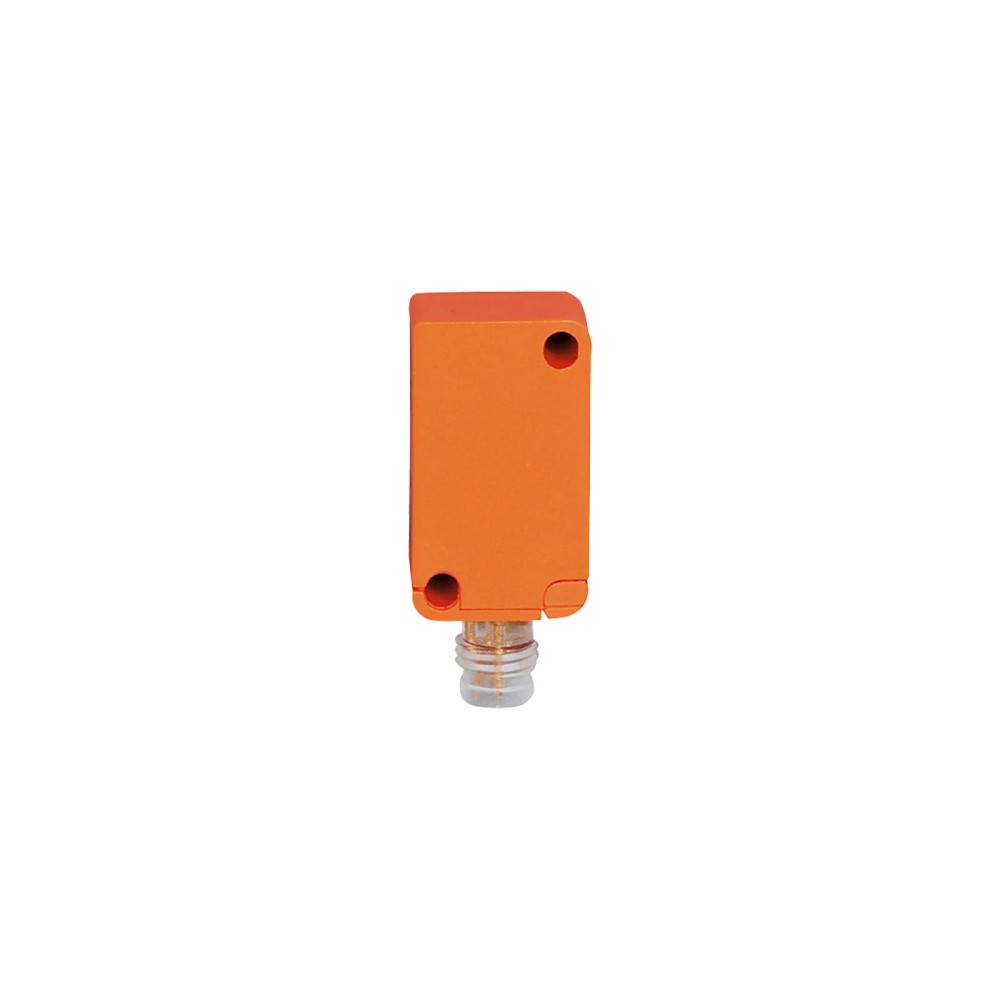

Imagem meramente ilustrativa

R$ 852,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: IS5035
EAN: 4021179138178
NCM do produto: 85365090

Destaques do Produto Alcance nominal 2 mm,...mais

Fechar menu

Saiba mais sobre: "IS5035 IFM - Sensor Indutivo IFM Automação Industrial PNP 2mm M8"

Destaques do Produto

Alcance nominal

2 mm, montagem embutida

Saída elétrica

PNP normalmente aberta

Alimentação

10 a 30 V DC

Conexão

M8, codificação A, 3 contatos

Frequência de comutação

800 Hz

Invólucro

Retangular; 36,8 x 10,2 x 16 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo IFM IS5035 PNP, normalmente aberto, alcance de 2 mm, embutido, conexão M8

O IFM IS5035 é um sensor indutivo retangular para detectar objetos metálicos em aplicações industriais e de automação, inclusive em espaços de instalação estreitos. Possui saída PNP normalmente aberta, alcance nominal de 2 mm e conexão elétrica M8 de 3 contatos. Opera com alimentação de 10 a 30 V DC e frequência de comutação de 800 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Indutivo, invólucro retangular
Alcance nominal	2 mm; montagem embutida
Saída	PNP, normalmente aberta
Alimentação	10 a 30 V DC
Conexão elétrica	1 x M8, codificação A, 3 contatos
Frequência de comutação	800 Hz
Proteção	IP65; IP67 com tomada de cabos ifm corretamente aparafusada
Temperatura ambiente	-25 a 80 °C
Dimensões	36,8 x 10,2 x 16 mm
Consumo de corrente	15 mA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de objetos metálicos em sistemas industriais e de automação, quando forem adequados o alcance nominal de 2 mm e a saída PNP normalmente aberta.
Instalações com espaço reduzido compatíveis com o formato retangular de 36,8 x 10,2 x 16 mm e montagem embutida.
Circuitos de entrada compatíveis com sensor PNP, alimentação de 10 a 30 V DC e conexão M8 de 3 contatos.

⚠ Considere outro se precisa de:

Aplicações que exijam distância de detecção superior a 2 mm ou detecção de materiais não metálicos: a ficha não especifica esses usos para este sensor.
Instalações que exijam saída normalmente fechada ou NPN, pois a configuração informada é PNP normalmente aberta.
Aplicações que exijam IP67 sem tomada de cabos ifm corretamente aparafusada; a proteção indicada nessa condição é IP65.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: detecção indutiva em processos industriais e sistemas de automação, incluindo locais com condições de instalação estreitas. A instalação deve respeitar o alcance nominal e a montagem embutida especificados.
Possibilidade de uso: monitoramento de presença ou posição de objetos metálicos em uma máquina, desde que o circuito aceite saída PNP normalmente aberta e a distância de detecção esteja dentro dos limites especificados. Essa aplicação é uma inferência baseada nas características do sensor; valide a geometria e o material do alvo.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo IFM IS5035 PNP, normalmente aberto, alcance de 2 mm, embutido, conexão M8, verifique estes pontos:

Escolha o IS5035 quando

A aplicação requer detecção indutiva com alcance nominal de 2 mm, montagem embutida, saída PNP normalmente aberta, alimentação de 10 a 30 V DC e conexão M8 de 3 contatos.

Avalie outra configuração quando

O circuito exigir saída NPN ou normalmente fechada, a distância requerida superar o alcance nominal informado, ou a montagem precisar de outra conexão elétrica. Confirme no datasheet do modelo alternativo os requisitos elétricos, mecânicos e de proteção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Identificação do fabricante.
Modelo / SKU / Part Number	IS5035	Código do produto indicado no anúncio.
GTIN	4021179138178	Identificador comercial informado na ficha.
Tipo de produto	Sensor indutivo	Classificação do componente.
Aplicação informada	Aplicações industriais e automação industrial; instalação em condições estreitas	Aplicações descritas na ficha do produto.
Princípio de detecção	Indutivo	Tipo de sensor; destinado à detecção de objetos metálicos.

Dados elétricos e saída
Tensão de operação	10 a 30 V DC	Faixa de alimentação especificada.
Tipo de corrente	DC	Alimentação em corrente contínua.
Função elétrica	PNP	Tipo de saída de comutação.
Configuração da saída	Normalmente aberta	Estado funcional da saída informado pelo fabricante.
Consumo de corrente	15 mA	Consumo informado na ficha.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo especificado para a saída de comutação DC.
Corrente máxima constante da saída DC	200 mA	Limite máximo informado para a saída de comutação DC.
Frequência de comutação DC	800 Hz	Frequência de comutação especificada para corrente contínua.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Fonte de alimentação	Class 2	Requisito/categoria de fonte indicado na ficha.

Detecção e comutação
Alcance de detecção	2 mm	Alcance nominal especificado.
Distância de trabalho	0 a 1,6 mm	Faixa de trabalho indicada na ficha.
Distância real de comutação Sr	2 ± 10 % mm	Tolerância especificada para a distância real de comutação.
Variação no ponto de comutação	-10 a 10 % de Sr	Variação relativa ao valor Sr.
Histerese	1 a 15 % de Sr	Valor relativo à distância real de comutação.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,4; alumínio: 0,3; cobre: 0,2	Fatores informados para os materiais listados; afetam o alcance em relação à referência de aço.
Montagem	Embutida	Tipo de montagem especificado.

Conexão elétrica
Conexão	1 x M8, codificação A, 3 contatos	Tipo e configuração de conexão informados.
Número de fios	3 fios	Configuração indicada nos dados básicos do anúncio.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura de operação declarada.
Grau de proteção	IP65; IP67 com tomada de cabos ifm corretamente aparafusada	IP67 depende da condição de conexão especificada pelo fabricante.
Certificado UL Ta	-25 a 80 °C	Faixa de temperatura indicada junto à informação UL.
EMC	EN 60947-5-2; EN 55011 classe B	Normas de compatibilidade eletromagnética/emissões listadas na ficha.
Número do arquivo UL	E174191	Identificador UL informado nos dados do produto.

Dados mecânicos
Formato do invólucro	Retangular	Geometria informada.
Material do invólucro	PBT	Material declarado para o invólucro.
Dimensões	36,8 x 10,2 x 16 mm	Dimensões do produto, conforme ficha.
Peso	10,9 g	Peso informado no conjunto de atributos do produto.
Torque máximo de aperto	< 0,5 Nm, com arruela plana	Limite de aperto condicionado ao uso de arruela plana.
Enclosure type	Type 1	Classificação de invólucro listada na ficha.

Indicadores e confiabilidade
Indicador de status	LED amarelo; status de chaveamento, 4 x 90°	Indicação visual de comutação, conforme descrição do fabricante.
MTTF	3060 anos	Valor declarado na ficha; não representa garantia nem vida útil assegurada em qualquer condição.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; o produto é descrito com saída de comutação PNP.

Conexões

Elétrica Conector M8, codificação A, 3 contatos. Saída PNP normalmente aberta; alimentação de 10 a 30 V DC. Verifique a atribuição dos contatos no datasheet antes da ligação.

Processo Não possui conexão de processo especificada; é um sensor de proximidade indutivo para montagem embutida. A fixação mecânica deve respeitar o formato e as dimensões do invólucro.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com saída PNP normalmente aberta e alimentação de 10 a 30 V DC	✓	A função elétrica e a faixa de alimentação correspondem aos dados do produto; confirme a ligação dos contatos no datasheet.
Circuito que requer saída NPN ou normalmente fechada	✗	A ficha informa saída PNP normalmente aberta.
Detecção de objetos metálicos em montagem embutida, dentro do alcance nominal de 2 mm	✓	O princípio indutivo, a montagem embutida e o alcance nominal estão especificados.
Aplicação que exige IP67 com tomada de cabos ifm corretamente aparafusada	✓	A ficha informa IP67 sob essa condição; sem essa tomada corretamente aparafusada, indica IP65.
Aplicação que exige protocolo de comunicação digital	✗	Nenhum protocolo digital é informado; a ficha especifica uma saída de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor Indutivo IFM IS5035 PNP, normalmente aberto, alcance de 2 mm, embutido, conexão M8

Confirme que o modelo e a função PNP normalmente aberta atendem aos requisitos do circuito de entrada.
Verifique que a alimentação disponível está dentro da faixa de 10 a 30 V DC.
Confira a compatibilidade do conector M8, codificação A, de 3 contatos, com o cabo ou tomada utilizados.
Posicione o sensor conforme a montagem embutida e consulte o desenho dimensional para conferir espaço e orientação.
Aperte a fixação com torque inferior a 0,5 Nm quando utilizar arruela plana.
Após a ligação, valide o chaveamento no alvo e confirme o estado pela indicação LED; para IP67, certifique-se de que a tomada de cabos ifm esteja corretamente aparafusada.

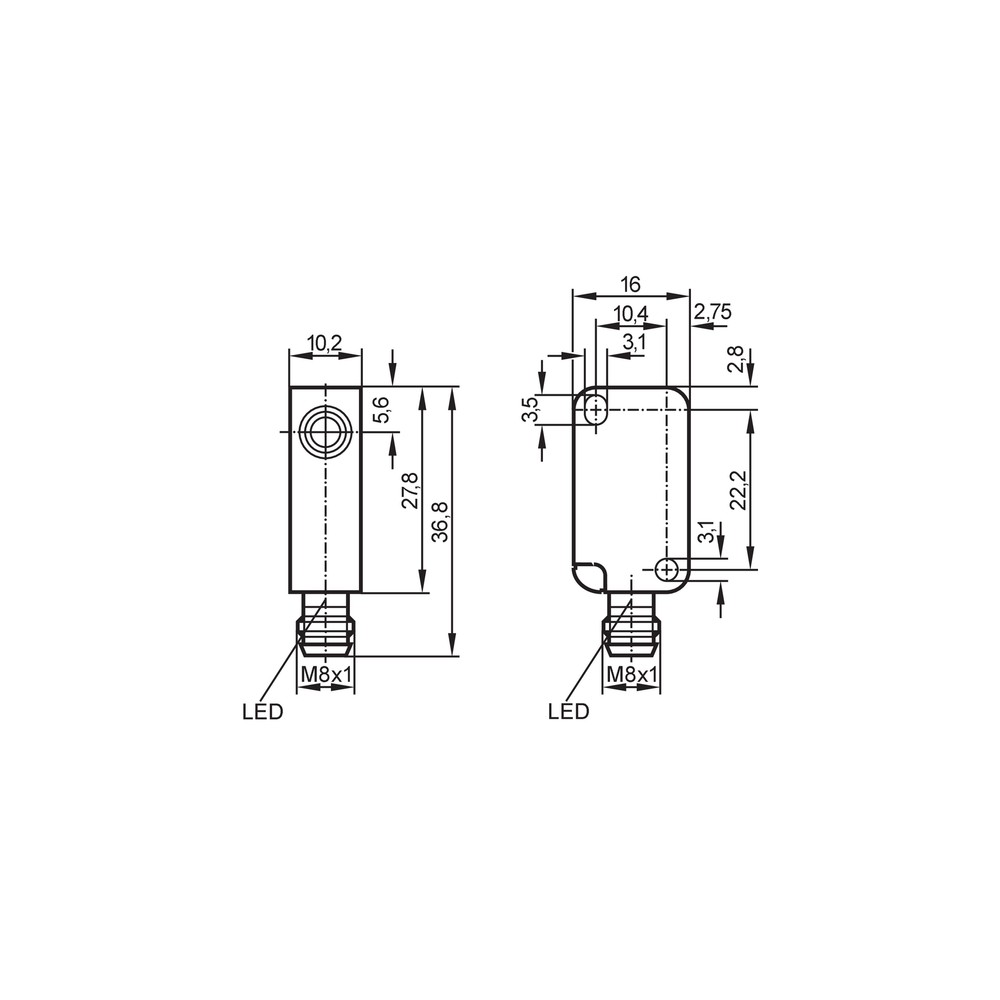

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Alimentação fora da faixa, ligação incorreta dos contatos ou entrada incompatível com saída PNP normalmente aberta.	Meça a alimentação nos contatos, confira a pinagem no datasheet e confirme que a entrada aceita PNP; teste o chaveamento dentro da distância de trabalho especificada.
O sensor comuta de forma instável ou a distância percebida é menor que a esperada.	Distância de instalação fora da faixa de trabalho ou fator de correção do material do alvo diferente da referência de aço.	Meça a distância entre sensor e alvo e compare o material com os fatores informados na ficha; para aço inoxidável, latão, alumínio e cobre, considere os fatores correspondentes.
O sensor não comuta mesmo com alimentação presente.	Curto-circuito, sobrecarga na saída, inversão de polaridade ou conexão elétrica inadequada.	Desenergize o circuito, inspecione a ligação e a carga, confirme polaridade e verifique se a corrente da saída não excede 200 mA; então teste novamente.
A instalação não atende à proteção IP67 esperada.	Tomada de cabos ifm ausente ou não aparafusada corretamente.	Inspecione a conexão e confirme que a tomada de cabos ifm está corretamente aparafusada; sem essa condição, a proteção especificada é IP65.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM IS5035 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor IFM IS5035 e para que serve?

É um sensor indutivo retangular para detecção de objetos metálicos em aplicações industriais e de automação. A ficha o indica também para condições de instalação estreitas.

Que tipo de saída e conexão elétrica este sensor utiliza?

Utiliza saída PNP normalmente aberta e conexão M8, codificação A, com 3 contatos. A pinagem deve ser conferida no datasheet antes da ligação.

O produto acompanha cabo ou tomada M8?

A ficha não informa cabo ou tomada como item incluso; a lista de acessórios inclusos não está especificada. Confirme o conteúdo do fornecimento com o vendedor antes da compra.

Este modelo serve para um circuito que exige saída NPN?

Não, a configuração informada para o IS5035 é PNP normalmente aberta. Para uma entrada NPN, selecione uma versão cuja ficha indique essa saída.

Posso usar o IS5035 para detectar alvos não metálicos?

A ficha descreve o produto como sensor indutivo e não especifica detecção de materiais não metálicos. Não considere essa aplicação confirmada por estes dados.

O sensor pode não detectar um alvo de cobre na mesma distância que um alvo de aço?

Sim, a ficha informa fator de correção 0,2 para cobre, em comparação com 1 para aço. Verifique a distância real de comutação na aplicação antes de definir a posição de montagem.

O sensor está alimentado, mas a entrada do CLP não muda; o que devo verificar?

Confira se a entrada aceita sinal PNP normalmente aberto e se a ligação dos contatos está correta. Verifique também a alimentação e teste o alvo dentro da distância de trabalho de 0 a 1,6 mm.

Por que o sensor apresenta comutação instável perto do limite de detecção?

A posição pode estar fora da faixa de trabalho ou o material do alvo pode reduzir o alcance efetivo. Meça a distância e confira o fator de correção aplicável ao material.

Devo comprar somente o sensor ou também um cabo/conector?

A ficha não lista acessórios inclusos. Como o sensor usa conexão M8, verifique se a instalação já possui uma tomada compatível ou se é necessário adquiri-la separadamente.

Como montar e apertar o sensor sem exceder o limite informado?

Use a montagem embutida e consulte o desenho dimensional para posicionamento. Quando utilizar arruela plana, o torque máximo especificado é inferior a 0,5 Nm.

GLOSSÁRIO TÉCNICO

Sensor indutivo

Sensor de proximidade que detecta objetos por princípio indutivo; a ficha especifica o IS5035 para detecção indutiva.

PNP

Tipo de saída de comutação informado para o sensor; deve corresponder à entrada do circuito de controle.

Alcance de detecção

Distância nominal de detecção indicada pelo fabricante; o valor não substitui a faixa de trabalho especificada.

Montagem embutida

Configuração de instalação declarada para o sensor, a considerar no projeto mecânico e na posição de montagem.

Grau de proteção IP

Classificação de proteção do invólucro; neste produto, a condição IP67 depende da tomada de cabos ifm corretamente aparafusada.
